1/2英寸黄铜手柄式小型球阀结构设计

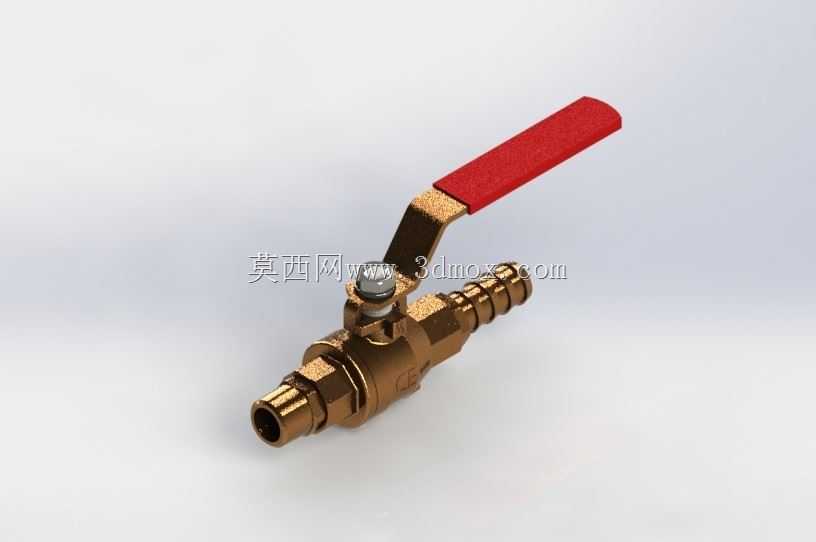

　　在小型流体管路系统的搭建与改造场景中，这类1/2英寸规格的手动球阀是应用频次极高的控制元件，常见于小型气动回路、低压给排水支路、实验台流体管路、小型设备冷却回路等场景，承担管路通断控制的核心功能，相比同口径闸阀、截止阀，它的启闭行程更短，操作力矩更小，全开状态下流道几乎无额外阻力，不会对小管径管路的流量造成明显衰减。从结构设计来看，这款球阀采用一体式黄铜锻压阀体，材质选用铅黄铜棒料热锻成型，锻坯经过去应力退火处理后再进行机加工，能避免长期使用后阀体出现应力开裂的问题，阀体两端分别采用外螺纹插杆与宝塔接头结构，一端可适配对应规格的内螺纹管路接口，另一端可直接插接内径匹配的柔性软管，无需额外配置转接头，能大幅缩减现场安装的配件准备时间，这种双接口异径的设计思路，正是针对小型设备旁接支路、临时管路接驳的实际需求定制，避免了常规两端同螺纹球阀需要额外搭配软管接头的冗余设计。

　　启闭控制部分采用红色浸塑手柄，手柄与阀杆的连接采用扁方定位加锁紧螺母的结构，相比销钉连接的结构，这种扁方配合的结构能承受更大的启闭力矩，长期使用不会出现销钉剪断、手柄打滑的问题，手柄的长度经过力矩匹配设计，操作人员仅用单指即可完成90度旋转启闭，手柄表面的浸塑层不仅起到防滑作用，还能在一定程度上隔绝管路传导的温度，避免在输送低温流体时手柄表面结露打滑，或是输送短时高温介质时出现烫伤风险。球体部分采用黄铜精磨球体，表面粗糙度控制在Ra0.8以下，与PTFE密封座配合时能实现零泄漏密封，密封座采用背部带预紧弹簧的结构，在密封件出现轻微磨损时，弹簧能自动补偿压紧量，延长阀门的整体使用寿命，阀杆处采用双重O型圈密封，相比单一密封结构，能在阀杆长期旋转磨损后仍保持密封性能，避免阀杆位置出现外漏。

　　从安装边界来看，这款球阀的整体长度控制在适配紧凑安装空间的范围，阀体最大外径不超过22mm，手柄全开状态下的总高度不超过70mm，在狭小的设备内部管路排布时，不会与周边的其他管路、结构件发生干涉，安装时仅需要预留出手柄旋转90度的操作空间即可，无需额外预留过大的检修操作位置。在实际选型应用中，这款球阀的额定工作压力为1.6MPa，适用温度范围在-10℃到120℃之间，可兼容水、压缩空气、低压蒸汽、无腐蚀性油品等多种常见流体，在小型自动化设备的气动控制支路中，它常被布置在气源处理元件的前端，作为支路的总切断阀，方便设备维护时单独切断支路气源，不需要关闭整个系统的总气源；在小型实验装置的流体回路中，它的小尺寸特性可以密集布置在实验台面板上，实现多路流体的独立通断控制，不会占用过多的面板空间。

　　建模过程中需要重点关注几个配合尺寸的公差控制：首先是阀体与密封座的配合槽尺寸，槽的深度公差需要控制在±0.05mm以内，过深会导致密封座预紧力不足出现内漏，过浅则会导致启闭力矩过大，操作手感卡顿；其次是阀杆与阀体的配合间隙，间隙控制在0.02mm到0.04mm之间，既要保证阀杆旋转灵活，又要避免间隙过大导致密封O型圈被挤出间隙造成损坏；另外是两端接口的同轴度，两端接口的同轴度需要控制在Φ0.1mm以内，否则安装后会出现管路别劲的问题，长期受力会导致阀体连接处出现渗漏。这款球阀的结构没有采用复杂的分体式螺栓连接，而是采用阀体一体式收口结构来固定内部的球体与密封座，相比分体式法兰连接的球阀，零件数量更少，装配工序更简单，也减少了一个潜在的外漏点，非常适合大批量生产的民用、工业通用小型流体控制场景。在日常维护中，这类阀门几乎不需要额外的润滑，密封座的自润滑特性可以保证数万次启闭无卡顿，当出现密封失效时，仅需要拆开端部的收口压圈即可更换内部密封件与球体，维护成本远高于同规格的一次性塑料阀门。
