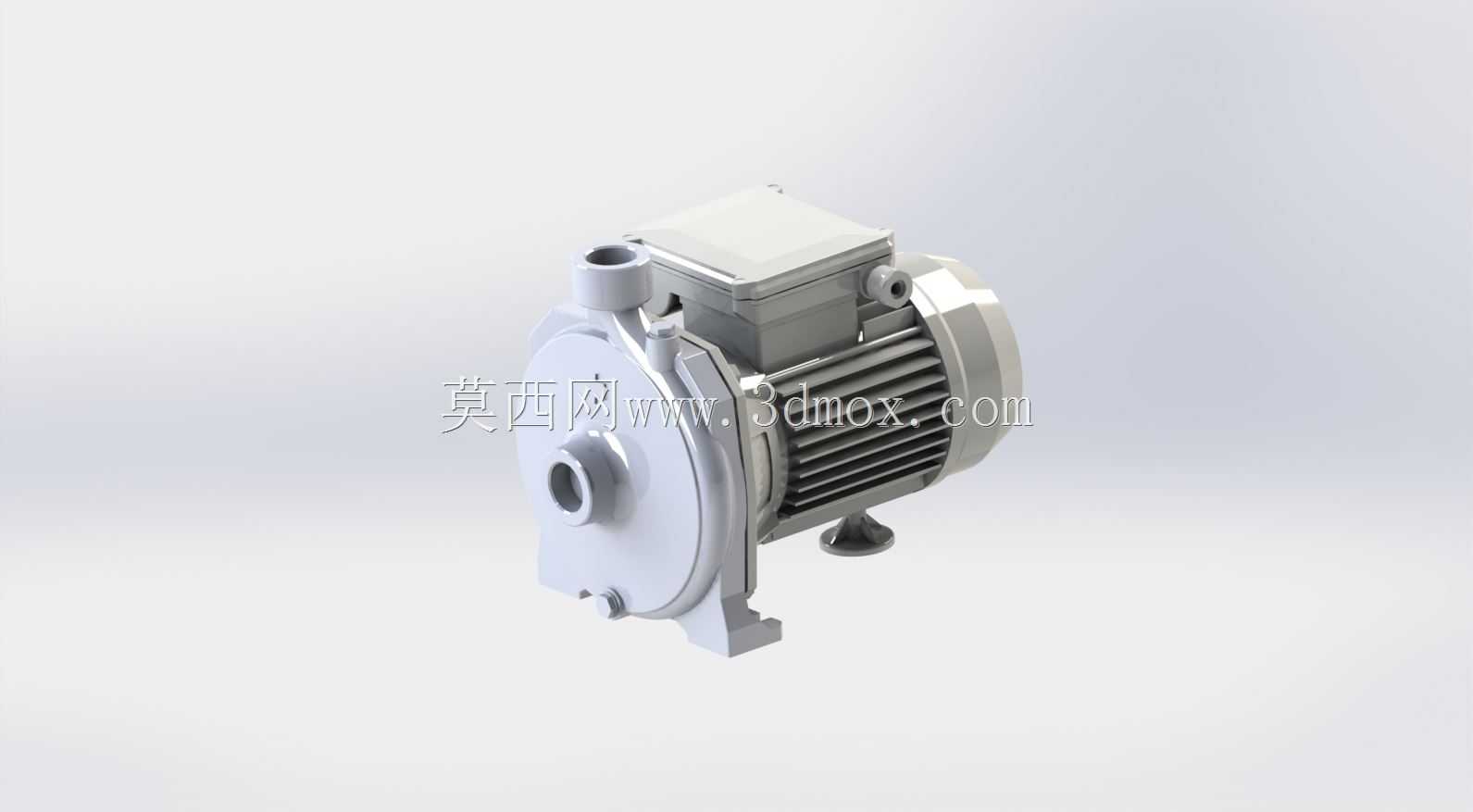

单级卧式离心泵结构三维设计

　　在民用供水、暖通循环、小型工业流体输送场景里，这类直联式单级离心泵的出镜率极高，和带联轴器的分体式泵组不同，它把叶轮直接嵌套在电机输出轴端，省去了联轴器找正的工序，也压缩了整机的轴向安装尺寸，很适合安装空间局促的楼宇管井、小型设备配套工位。从结构逻辑上看，泵体采用后开门式设计，日常检修机械密封或者清理流道异物的时候，不用拆卸进出水管道和泵体基座，只需要拆开电机和泵体的连接螺栓，就能把电机连同转子组件整体抽出，大幅降低运维的拆装工作量。泵壳的流道采用等流速变截面设计，从进水口的轴向直入结构过渡到蜗壳形压水室，能减少流体在泵腔内部的湍流损失，进水口的同轴设计让流体可以平顺进入叶轮中心，避免偏流带来的气蚀风险，

　　出水口采用垂直向上的法兰接口，和常规管路的走向匹配度高，不用额外加装弯头调整管路角度。叶轮采用闭式结构，前后盖板和叶片一体成型，叶片的出口安放角针对清水类低粘度介质做了优化，在额定转速下能兼顾扬程和流量参数，叶轮做了静平衡校正，和电机轴配合的位置采用过渡配合加锁紧螺母固定，避免高速运转时出现叶轮窜动。电机部分采用标准B3安装结构的异步电机，机壳表面的散热筋沿轴向均匀排布，能在自扇冷的结构下保证连续运转的散热效率，电机的接线盒位于机壳顶部，防护等级满足常规室内安装的要求，接线腔预留了足够的走线空间，方便现场接线操作。整机的安装脚和泵体、电机端盖一体铸造成型，安装脚的螺栓孔采用长圆孔设计，现场安装时可以小幅调整整机的位置，

　　降低预埋地脚螺栓的位置精度要求，安装基准面经过铣削加工，能保证泵轴和安装基础的平行度，避免运转时出现附加振动。机械密封采用集装式结构，不用现场调整弹簧压缩量，安装时直接套入轴端即可，密封摩擦副采用硬质合金对石墨的配对，能适应常温清水类介质的长期运转，减少泄漏风险。在做三维建模的时候，优先把进出水口的法兰尺寸、安装脚的孔位间距、轴中心高这些和现场安装直接相关的参数做了精准还原，这些尺寸是设备选型、管路预制、基础施工的核心依据，一旦出现偏差，现场安装时就会出现管路错位、螺栓无法穿入的问题。建模过程中对泵腔内部的流道曲面做了连续曲率处理，避免出现尖角或者突变的结构，既符合铸造工艺的脱模要求，也能减少流体在泵腔内的阻力损失，

　　电机和泵体连接的止口位置做了配合公差的还原，能直观体现装配时的定位逻辑，方便结构工程师在做设备配套时校验干涉情况。这类泵的实际应用场景覆盖很广，从家庭自来水增压、小型暖通系统的水循环，到小型加工设备的冷却循环供水、小型水处理系统的流体输送都能适配，因为结构紧凑、安装便捷，不需要复杂的配套基础设施，很多小型项目里会优先选用这类泵型。在做配套设计的时候，需要注意预留泵体侧方的检修空间，保证后期能抽出转子组件做维护，同时进出水管道要加装支撑，避免管道的重量直接压在泵体法兰上，长期受力导致泵壳变形或者密封泄漏。建模时还还原了泵体上的排气堵头、放水堵头结构，这些小结构虽然尺寸不大，但在实际运维中是必不可少的，首次开机前需要通过排气堵头排净泵腔内的空气，避免气缚导致泵无法正常抽水，冬季停机时可以通过放水堵头排净泵腔内的存水，防止冻裂泵壳。整机的重量集中在电机部分，安装时要保证基础的平整度，避免四个安装脚出现悬空的情况，否则运转时会产生共振，放大运行噪音，甚至影响轴承和机械密封的使用寿命。
