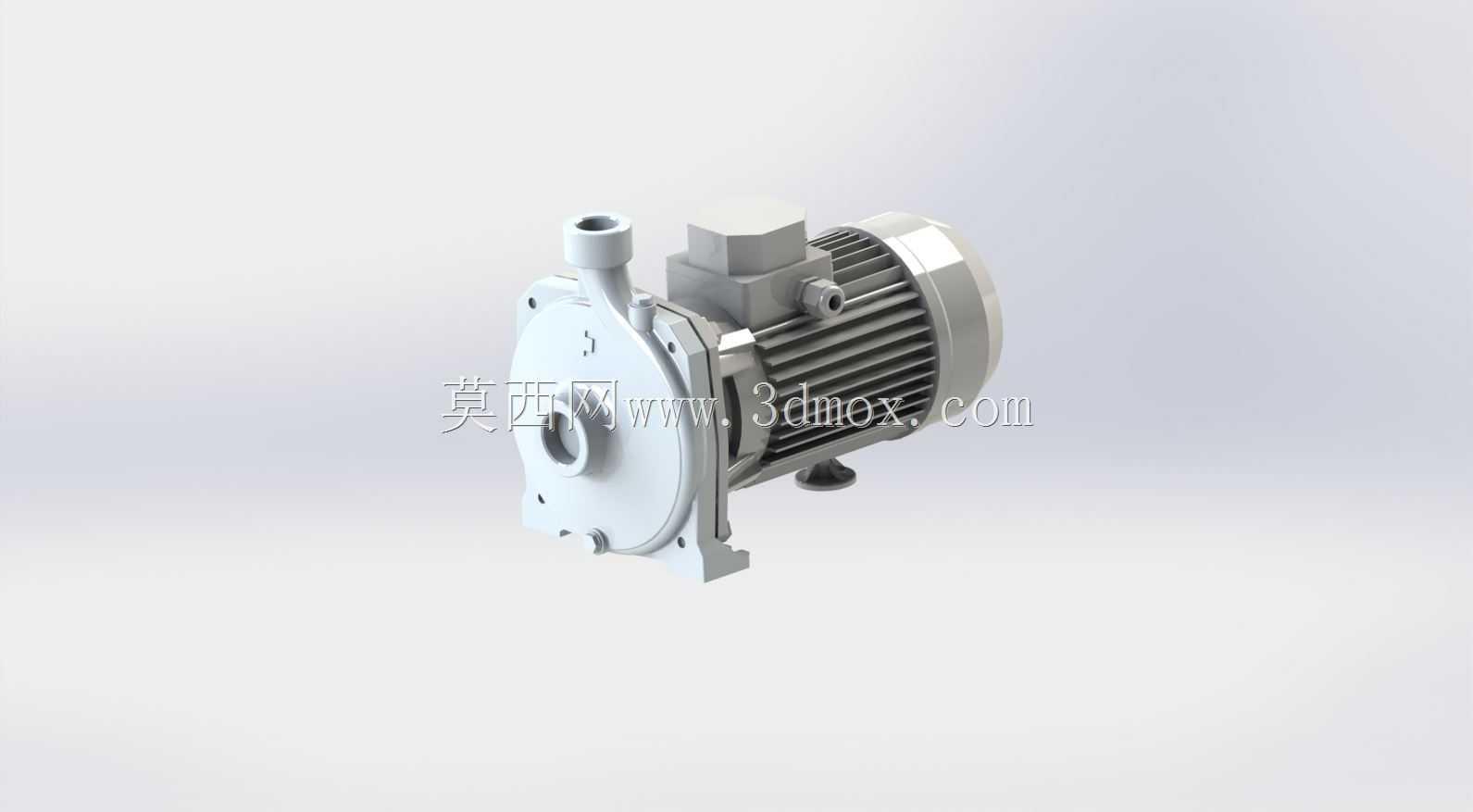

荏原Cma150Tie卧式单级离心泵结构

　　在民用建筑供水、暖通循环、工业轻腐蚀流体输送的场景里，这类卧式直联离心泵的出镜率一直很高，区别于立式管道泵的竖向安装特性，卧式结构的重心更低，运行时的振动幅值更容易控制，对于底层泵房、设备间这类层高有限但地面承重充足的安装场景适配性更好。从结构布局来看，这款泵采用电机与泵体直联的共轴设计，取消了传统联轴器连接的中间传动环节，既压缩了整机的轴向安装尺寸，也减少了传动环节的对中误差累积，日常运维时不需要反复调整联轴器同轴度，降低了现场安装的调试难度。泵体的流道采用渐扩式蜗壳结构，叶轮为闭式离心叶轮，流体从轴向进水口进入叶轮腔后，通过叶轮高速旋转获得动能，再经蜗壳流道的扩压段将动能转化为压力能，最终从径向出水口排出，

　　这种流道设计在输送清水或物理化学性质类似清水的介质时，水力效率表现稳定，在额定工况点运行时的水力损失控制在较低区间。泵体的安装脚采用一体化铸造的支脚结构，支脚位置设置在泵体下半部分的重心投影区域，安装时通过螺栓将支脚固定在混凝土基础或型钢机座上，能够有效抵消泵运行时产生的径向力，避免泵体长期受力不均导致的轴封磨损、轴承偏载问题。进出水口的法兰采用标准管法兰设计，法兰端面的密封槽尺寸匹配常规橡胶密封垫片，现场配管时不需要额外加工转接接口，能够直接对接同管径的工业管路，进水口为轴向水平设置，出水口为垂直向上设置，管路走向适配大多数常规泵房的布管逻辑。轴封部分采用机械密封结构，相比传统填料密封，机械密封的泄漏量更小，运行时的摩擦功耗更低，

　　不需要频繁调整填料压盖的压紧力，对于连续运行的供水、循环系统来说，能够减少非计划停机的维护频次。电机部分为标准三相异步电机结构，电机外壳带散热筋设计，后端自带散热风叶，运行时风叶产生的气流顺着散热筋轴向流动，能够带走电机定子产生的热量，保证电机在额定负载下的绕组温度处于允许范围内，电机的接线盒设置在机壳顶部，现场接线时可以从上方或侧面穿入电缆，避免管路漏水滴落到接线端子上引发电气故障。从安装边界来看，整机的轴向尺寸控制紧凑，泵体端的进水口端面到电机后端风罩的距离较短，侧面的最大外轮廓为电机散热筋的外圆尺寸，顶部的最高点为电机接线盒位置，现场预留安装空间时，只需要在整机轮廓外预留足够的管路操作、检修拆装空间即可，

　　不需要额外预留联轴器拆装的操作距离。在实际选型适配时，这类泵通常用于建筑生活供水、中央空调冷热水循环、小型工业流程的清水输送、水处理系统的增压环节，输送介质温度不超过机械密封和泵体密封件的耐温上限时，都可以稳定运行。建模过程中，泵体的蜗壳流道是结构还原的重点，需要严格按照水力型线构建流道曲面，保证叶轮与蜗壳的间隙符合设计要求，间隙过大会导致容积效率下降，间隙过小则容易出现叶轮与泵体的摩擦刮蹭；直联结构的轴系同轴度需要在装配约束中严格控制，电机轴与泵轴的同轴度偏差要控制在允许范围内，才能真实还原实际产品的装配关系；安装支脚的螺栓孔位置、法兰的螺栓孔分布圆直径都需要匹配对应的安装标准，保证模型导出后可以直接用于安装布局的干涉检查、管路对接的模拟验证。对于设备选型的工程师来说，这类三维模型可以直接导入到厂区或建筑的BIM模型中，提前核验泵房内的设备布局、管路走向是否存在干涉，核对设备的安装尺寸与预留基础的匹配度，减少现场安装时的尺寸冲突问题；对于结构设计从业者来说，这款泵的直联结构布局、蜗壳与支脚的一体化设计、密封结构的布置方式，都可以作为中小型卧式离心泵设计的参考样本，理解成熟工业产品在结构紧凑性、运维便捷性、运行可靠性之间的平衡思路。
