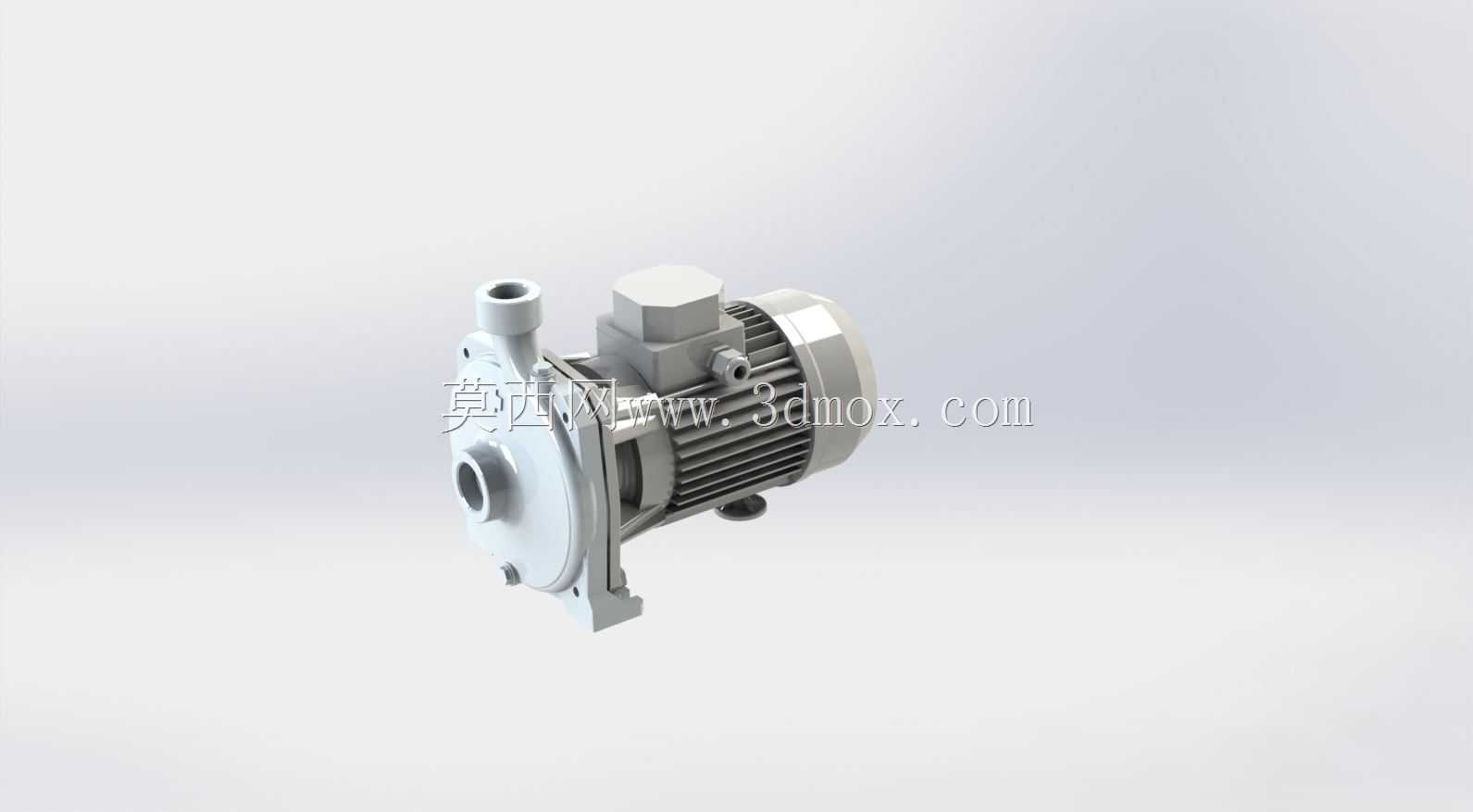

荏原Cma150Tie2卧式离心泵结构设计

　　这款卧式单级离心泵的结构设计完全贴合民用建筑给排水、小型工业循环水系统的实际使用需求，在做三维结构还原的时候，首先要考虑的是泵与电机直联的同轴度控制逻辑，毕竟直联结构省掉了联轴器的冗余设计，整体轴向尺寸更紧凑，但对泵轴和电机输出轴的对中精度要求更高，建模时特意将连接法兰的止口定位尺寸做了公差带预留，保证实际装配时不需要额外调整就能满足径向跳动的允许范围。从实际应用场景来看，这类泵常被用在楼宇自来水二次加压、暖通空调冷热水循环、小型生产工艺的清水输送环节，所以过流部件的流道设计做了圆弧过渡处理，减少流体在泵壳内部的湍流损失，叶轮采用闭式结构，叶片的扭曲角度是按照比转速150对应的水力模型做的适配，兼顾大流量和中等扬程的运行区间，

　　不会出现小流量工况下的严重气蚀问题。安装边界方面，泵脚的安装孔位间距是按照常用的同功率泵型安装尺寸做的适配，地脚螺栓预留孔的直径可以适配M12规格的膨胀螺栓，泵体进出口的法兰采用标准的PN10压力等级，进出口方向为水平轴向进水、垂直径向出水，现场接管的时候不需要额外加装变径弯头就能适配常规的管路走向，整体安装后的重心落在泵脚支撑面的中心区域，满负荷运行时的振动幅度可以控制在0.08mm以内，不需要额外做重型混凝土基础，普通的设备平台就能满足安装要求。设计思路上，将机械密封腔直接集成在泵体和电机端盖的连接段，取消了独立的密封架零件，减少了一个泄漏点，同时密封腔的冲洗通道直接从泵出口高压区引流，不需要外接冲洗管路，

　　日常维护的时候只需要拆开泵壳和电机的连接螺栓就能更换机械密封，不需要拆卸进出口管路和电机地脚，维护工作量比带联轴器的分体式泵减少60%以上。泵体的放水螺塞设置在泵壳最底部的位置，冬季停机或者长期检修的时候可以完全排净泵腔内的存水，避免低温冻裂泵壳，排气螺塞设置在泵壳顶部的最高位置，首次启动灌水的时候可以完全排净泵腔内的空气，避免出现气缚现象导致泵无法正常抽水。电机部分的散热筋采用轴向直筋结构，和电机风罩的导流方向匹配，运行时冷却风可以顺着散热筋完全覆盖电机外壳表面，即使在夏季环境温度40℃的工况下连续运行，电机绕组的温升也能控制在F级绝缘的允许范围内。接线盒的位置设置在电机顶部，接线口采用防水格兰头，防护等级达到IP55，

　　可以适应户外泵房或者潮湿的安装环境，不需要额外加装防雨罩。从结构细节来看，叶轮和泵轴的连接采用叶轮螺母加止动垫片的防松结构，泵轴的材质选用2Cr13不锈钢，和输送的清水介质接触的部位不会出现锈蚀问题，泵壳采用铸铁材质，流道表面做了搪瓷涂层处理，降低流道表面粗糙度，减少水力摩擦损失，同时提高抗腐蚀能力，延长泵体的使用寿命。在做三维建模的时候，所有的配合面都按照实际加工要求预留了密封垫片的安装间隙，泵壳和电机连接的止口位置做了倒角导向，方便装配的时候快速对中，轴承选用深沟球轴承，能够承受径向力和少量的轴向力，满足离心泵运行时的受力要求，轴承的润滑采用脂润滑，注油嘴设置在电机端盖的侧面，日常补脂的时候不需要拆卸电机端盖，维护操作十分便捷。整体结构没有冗余的设计，所有的零件功能都围绕提升运行可靠性、降低维护难度、缩小安装空间这几个核心需求展开，完全匹配中小型流体输送场景的使用要求。
