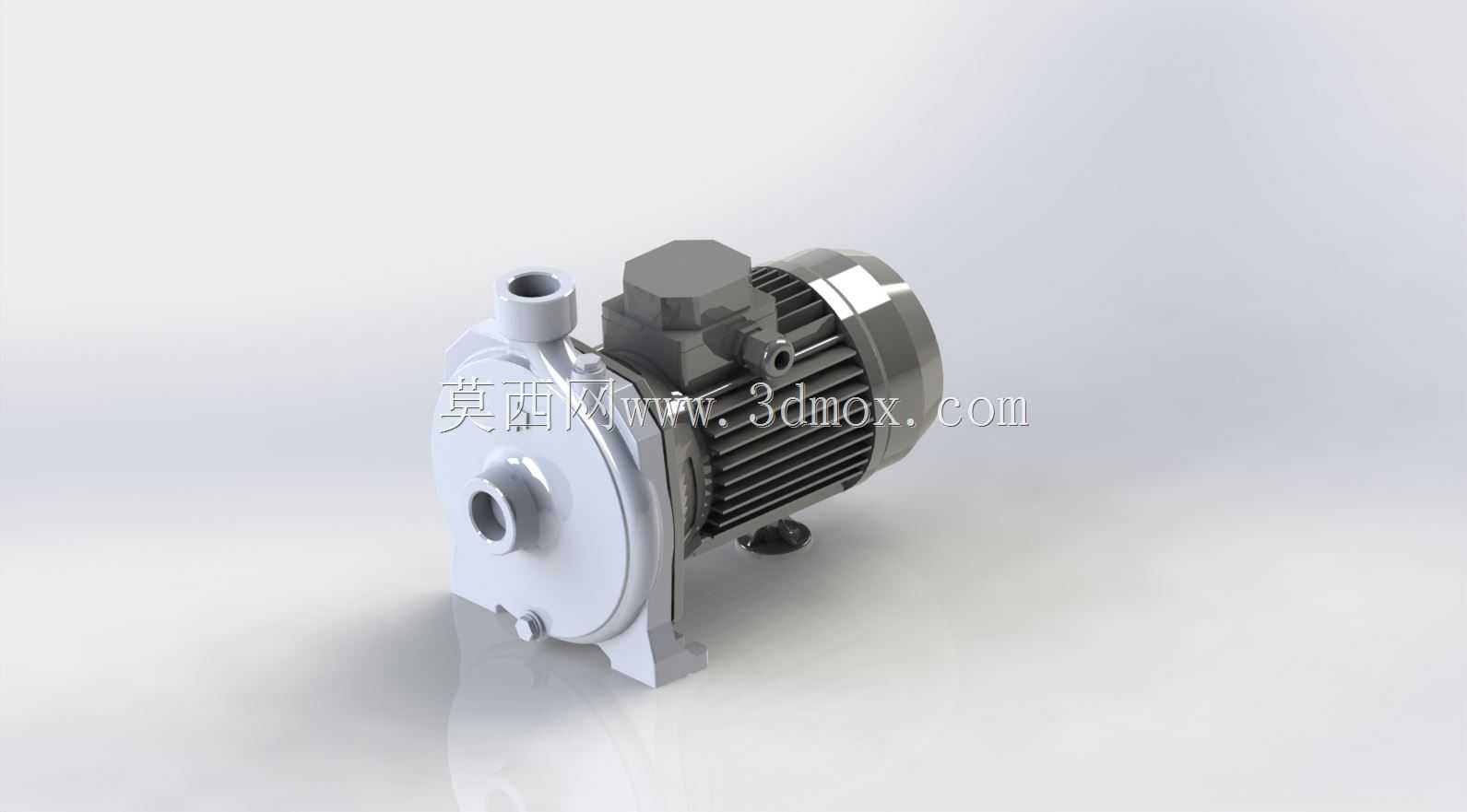

荏原CMB150T卧式离心泵结构设计

　　这款卧式单级离心泵的三维结构还原，完全围绕民用建筑供水、暖通循环、小型工业流体输送的实际工况展开，建模过程中优先考虑了现场安装、运维拆解的实际需求，没有做脱离工程实际的外观美化处理。泵体过流段采用后开式结构设计，叶轮与泵壳的配合间隙严格参照水力模型要求预留，建模时特意保留了泵壳内壁的流道顺滑过渡特征，避免实际运行中出现涡流损失，进水口采用轴向直入结构，出水口垂直向上布置，这种流道布局能有效降低流体进入叶轮的转向损失，适配清水或低粘度无颗粒流体的输送需求，常规工况下额定转速匹配四级异步电机的输出转速，不需要额外加装减速结构，传动效率损失控制在极低水平。泵与电机的连接采用标准直联托架结构，建模时完整还原了连接法兰的定位止口、

　　螺栓孔位分布，安装时不需要额外调整同轴度，只要将电机轴与泵轴通过联轴器对接锁紧即可，能大幅减少现场安装的校准工作量。泵脚的安装孔位采用长圆孔设计，预留了一定的安装调整余量，适配不同加工精度的混凝土基础或钢架安装平台，不需要在基础施工时做到绝对的孔位精准，降低现场施工的精度要求。密封结构采用内置机械密封腔设计，建模时还原了密封腔的冷却流道，运行时输送的流体会少量进入密封腔带走摩擦热量，不需要额外外接冷却水管路，简化了外围管路布置，机械密封的安装位预留了标准的拆装空间，后期更换密封件时不需要将整泵从管路上拆下，只要拆开电机与泵体的连接螺栓，移出电机段即可完成密封更换，能大幅缩短运维停机时间。叶轮部分采用闭式叶轮结构，

　　叶片的曲面造型完全参照水力设计的型线构建，前后盖板的厚度均匀过渡，既保证运行时的结构强度，又尽可能降低叶轮的转动惯量，减少电机启动时的瞬时负载冲击，叶轮与泵轴的连接采用键传动加锁紧螺母的结构，建模时还原了键槽的配合公差、锁紧螺母的防松垫片安装位，避免长期运行出现叶轮松动移位的问题。泵体的排气螺塞、放水螺塞位置都按照实际运维需求布置在泵壳的最高、最低点，排气螺塞位于泵壳顶部，首次启动灌水时可以方便排出泵腔内的空气，避免气缚现象，放水螺塞位于泵壳底部，冬季停机或者长期停用时可以排空泵腔内的存水，防止冻裂泵壳。电机部分的建模还原了接线盒的位置、散热筋的排布结构、电机端盖的轴承安装位，散热筋的走向顺着电机转动的气流方向布置，

　　能提升自扇冷却的散热效率，接线盒可以根据现场布线需求调整四个方向的安装角度，适配不同方向的进线管路布置。整泵的外形尺寸控制紧凑，直联结构相比联轴器分体式的泵组长度缩短近三分之一，适合安装在空间狭小的泵房、设备夹层内，进出口的法兰尺寸完全匹配通用管路标准，不需要额外制作变径接头就能直接对接现场管路。建模过程中所有配合面都预留了合理的装配间隙，活动部件没有出现干涉问题，不管是用来做管路系统的装配仿真、泵房布局的碰撞检查，还是用来做泵组的拆装运维演示，都能直接复用模型的结构特征，不需要再做额外的结构调整。
