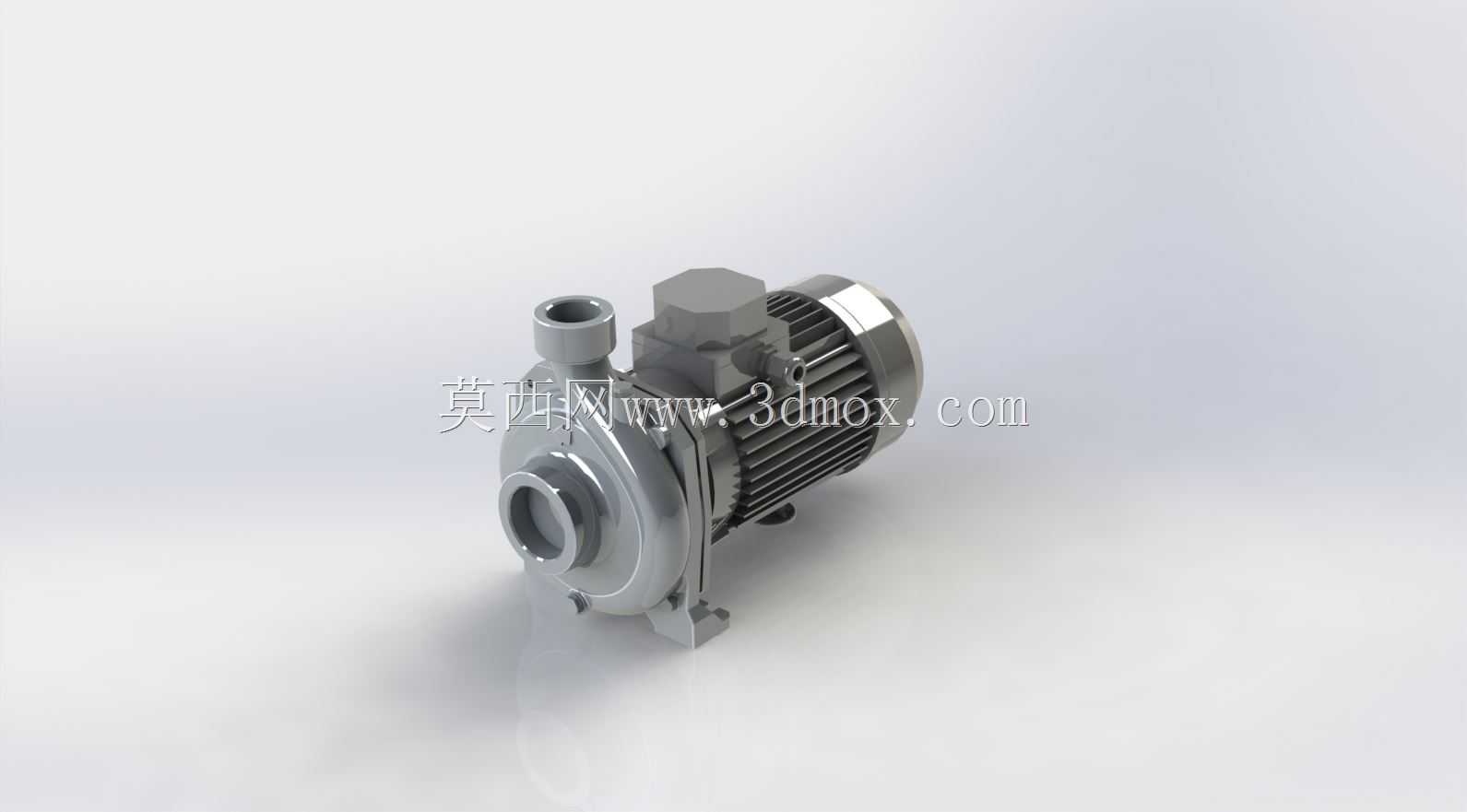

荏原CMB075吨单级卧式离心泵结构

　　这款卧式单级离心泵的结构设计完全贴合民用建筑供水、小型工业循环水系统的实际使用需求，泵体与驱动电机采用同轴直联的紧凑布局，没有额外的联轴器传动结构，大幅压缩了整机的轴向安装尺寸，在狭小的设备间、楼宇管井内布设时，不需要预留过长的安装操作空间，适配多数老旧泵房改造的空间限制条件。泵腔的过流部分采用渐扩式蜗壳流道设计，建模时严格匹配水力型线的曲率变化，从叶轮出口到泵体出水口的流道截面平滑过渡，没有突兀的折角结构，能有效降低流体在泵腔内的湍流损失，在额定75吨每小时的流量工况下，流道内的流速分布均匀，不会出现局部气蚀高发的低压区，延长叶轮与泵腔内壁的使用寿命。进出口法兰的连接尺寸完全符合通用管路安装标准，进水口采用轴向水平接入的结构，

　　出水口为垂直向上布设，现场配管时不需要额外加装异形转接件，进出口法兰的螺栓孔位同轴度公差在建模时严格控制在0.1mm以内，避免现场安装时出现法兰错位、密封垫压合不均导致的渗漏问题。泵体底部的安装脚座与电机底脚处于同一水平安装基准面，两个支撑脚的安装孔位间距经过匹配校核，安装时可以直接固定在预制的混凝土基础或者型钢机座上，不需要额外调整垫铁来找正同轴度，直联结构的轴系对中精度在出厂装配时已经通过机加工精度保证，现场安装的调试工作量比带联轴器的分体式泵组减少六成以上。轴封位置采用集装式机械密封的安装腔体结构，建模时预留了密封件的压缩量调整空间，腔体周围设计有微小的泄漏导流槽，一旦机械密封出现正常磨损渗漏，液体会顺着导流槽排到泵体外部，

　　不会渗入电机轴承腔造成润滑脂失效。电机部分的散热筋沿轴向均匀排布，筋片高度与间距经过热场校核，在连续运行的工况下，电机外壳的散热面积足够带走绕组产生的热量，即使在夏季密闭泵房内环境温度偏高的场景下，也不会出现电机过热降额的问题。接线盒位于电机顶部的侧方位置，预留了足够的线缆弯曲空间，现场接电源线时不需要过度弯折线缆就能完成接线操作，接线盒的防护结构可以阻挡日常清扫时的溅水与灰尘侵入。叶轮采用闭式结构设计，叶片的进口端做了圆滑修边处理，能减少流体进入叶轮时的冲击损失，叶轮与泵轴的配合采用键连接加锁紧螺母的固定方式，建模时还原了叶轮口环与泵体口环的配合间隙，这个间隙值控制在合理范围内，既不会因为间隙过大造成容积效率下降，

　　也不会因为运行过程中的轴系窜动导致口环摩擦抱死。在做设备选型适配时，这款泵的结构参数可以直接嵌入到楼宇供水系统的BIM模型中，安装边界的净空预留要求清晰，泵体周围预留的检修空间只需要满足侧面能拆卸机械密封、顶部能接线即可，不需要预留大型吊装设备的操作空间，日常维护只需要定期检查机械密封的泄漏情况、补充电机轴承的润滑脂，运维难度远高于多级离心泵或者立式长轴泵。从建模细节来看，所有的铸造圆角、机加工退刀槽、螺栓头部的倒角都做了还原，没有做过度的简化处理，在做管路应力分析、泵组基础承重计算时，可以直接提取模型的重量、重心位置参数，不需要再额外做简化建模修正。泵体的放水螺塞设置在泵腔最底部的位置，停机检修时可以完全排净泵腔内的存水，避免冬季低温环境下存水结冰胀裂泵体，放水管的接口位置预留了足够的操作空间，用普通扳手就能完成螺塞的拆装，不需要特殊工具。
