卧式离心泵与驱动电机集成装配结构

　　这套集成装配结构覆盖了工业现场最常见的卧式离心泵与驱动电机的直联安装形式，在市政供水、化工介质输送、循环水系统、暖通空调管网、工业制程流体管路中都有极高的应用占比，是流体输送工段的核心动力单元。从实际工程落地的角度看，该结构的核心设计逻辑围绕同轴度保障、振动抑制、运维便利性三个核心维度展开，没有冗余的装饰性结构，所有几何特征都服务于设备运行的可靠性要求。泵体部分采用端吸式蜗壳结构，入口为水平轴向布置，出口垂直向上，这种流道设计可以在保证汽蚀余量满足工况要求的前提下，最大限度缩小泵体自身的径向尺寸，减少安装时的横向空间占用；泵脚与底座的连接位置设置了可调垫铁的安装空间，现场安装时可以通过垫铁调整泵体的水平度，

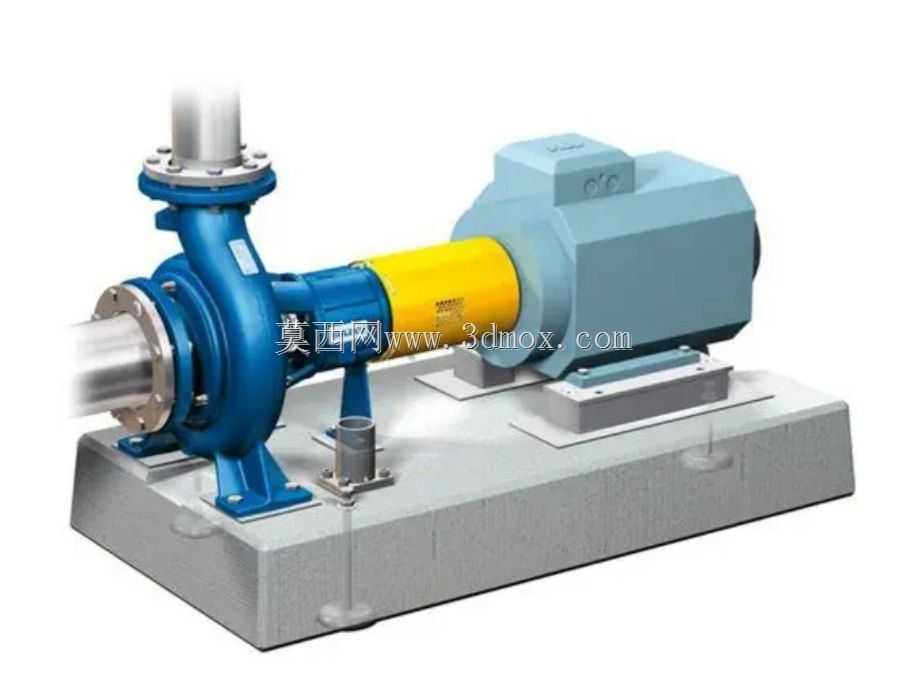

　　避免因基础沉降带来的轴系偏移。泵轴与电机轴之间采用弹性柱销联轴器做传动连接，联轴器外部预留了安全护罩的安装位，图中展示的黄色护罩段既可以遮挡高速旋转的传动部件避免现场运维安全隐患，也能直观区分传动段与设备主体的边界，方便日常巡检时快速识别对中标记位置。驱动电机采用标准B3安装形式的卧式异步电机，电机底脚通过螺栓直接固定在共用的混凝土基础底座上，底座的几何尺寸经过匹配设计，泵体与电机的安装螺栓孔位同轴度公差控制在0.05mm/m以内，现场安装时不需要额外做大型的孔位扩孔加工，只需要完成二次灌浆即可固定整套设备。从安装边界尺寸来看，整套机组的重心落在底座的几何中心区域，横向宽度不超过1.2米，轴向长度根据功率等级匹配在1.8米到2.

　　5米区间，垂直方向最高点为泵出口法兰位置，高度不超过1.1米，能够适配绝大多数标准工业泵房的层高与管路布置要求，进出口法兰的尺寸符合GB/T 9119的板式平焊法兰标准，可以直接和同公称通径的工业管路对接，不需要额外配置过渡接头。密封结构上，泵轴位置采用集装式机械密封的安装腔体，相比传统填料密封，这种结构的泄漏量更低，运维更换周期更长，腔体周边预留了密封冲洗液的接口位置，可以根据输送介质的特性选择自冲洗或者外接冲洗方案，适配清水、弱腐蚀性化工介质、低温冷却水等多种流体工况。轴承箱部分的几何结构预留了润滑油位观察、注油、排油的接口，日常运维时不需要拆解泵体即可完成润滑油的更换与油位检查，轴承的选型匹配了泵轴的径向载荷与残余轴向载荷，

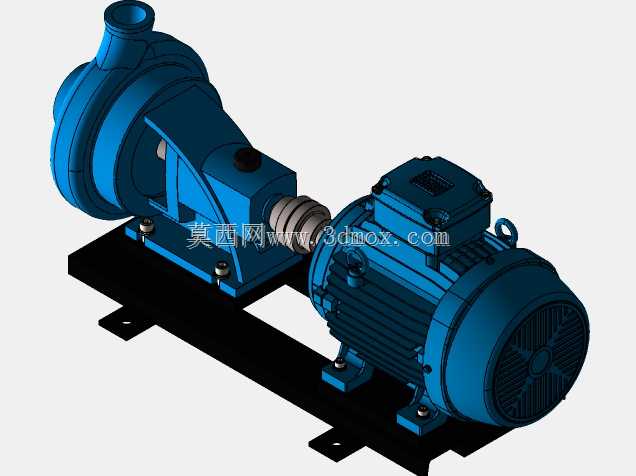

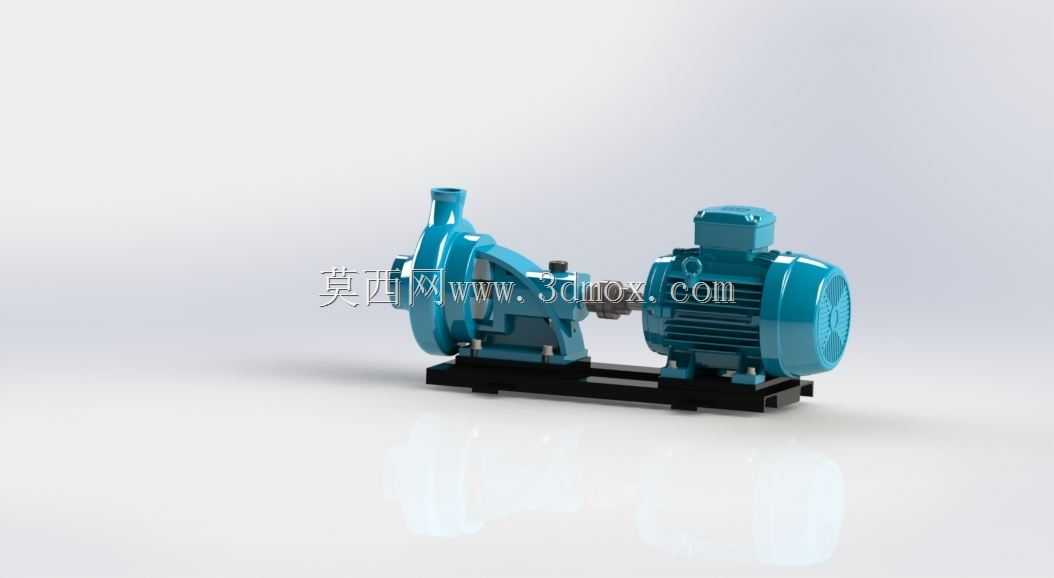

　　能够保证在额定转速下连续运行的轴承寿命满足工业现场的长周期运行要求。在建模逻辑上，这套结构完全按照实际加工装配的层级做零件拆分，泵壳、叶轮、泵轴、密封组件、联轴器、电机本体、底座、连接螺栓都做了独立的几何特征还原，没有做过度的简化合并，结构设计人员在做泵房布置、管路应力分析、设备基础载荷计算时，可以直接提取各个部件的重量、重心位置、安装孔位坐标等参数，不需要重新测绘建模；对于做设备改造的工程人员来说，也可以基于这套模型调整联轴器的形式、更换不同功率等级的电机、调整进出口法兰的通径，快速适配不同工况参数下的机泵组选型需求。值得注意的是，共用底座的设计特意在泵体排污口、电机接线盒位置预留了操作空间，底座表面设置了导流沟槽，设备检修时排出的积液可以顺着沟槽汇集到排污口排出，不会在底座表面积留腐蚀基础；电机接线盒的位置朝向设备外侧，现场接线时不需要拆解其他部件即可完成电缆的接入与接线端子的紧固，这些细节特征都是实际工程现场反复优化后的结构形式，完全贴合工业现场的安装运维习惯，没有脱离实际应用的理想化设计。
