摩托车通用圆形后视镜结构设计方案

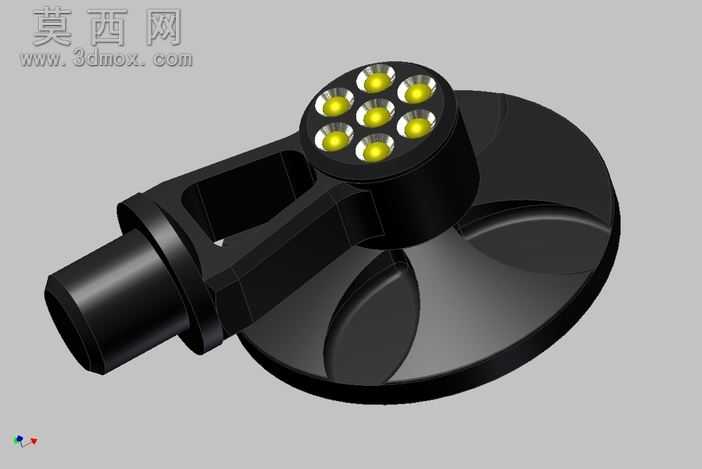

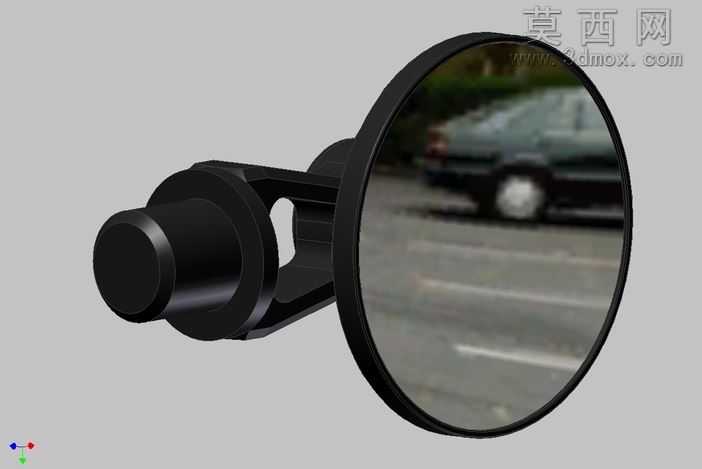

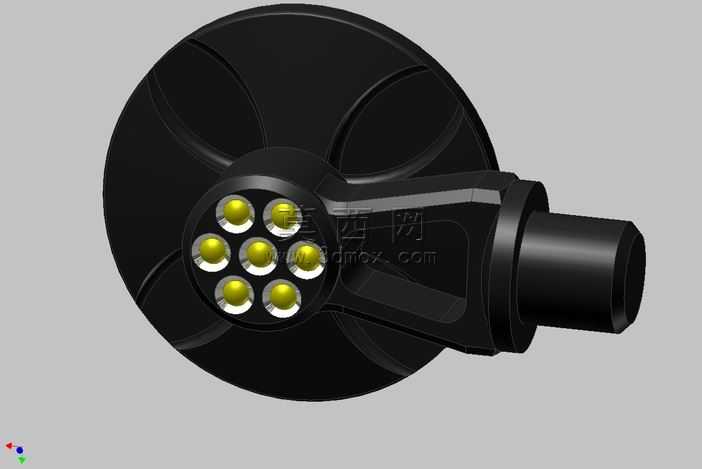

本作品为摩托车通用款圆形后视镜三维建模作品，建模过程以真实量产摩托后视镜的结构逻辑为核心，采用参数化建模方式完成全结构搭建。首先从安装基座部分开始建模，参考市面主流跨骑、踏板摩托车的通用安装接口尺寸，构建带限位卡槽的柱状安装座，安装座末端做圆弧收边处理，避免安装时刮伤车把漆面，同时在安装座与镜身连接的位置设计镂空减重结构，在保证结构强度的前提下降低零件整体重量，减少骑行过程中镜身抖动的概率。镜臂部分采用一体化流线造型，衔接安装座与镜圈，过渡曲面做G2连续处理，避免出现生硬棱角，既提升外观精致度，也能降低骑行时的风阻，减少高速行驶下的风噪与镜身晃动。镜圈部分采用等宽环形结构，内侧预留镜片安装卡槽与打胶位，可牢固固定圆形后视镜片，镜圈边缘做微小倒角处理，避免日常使用中磕碰造成锐边划伤。镜片部分采用凸面镜光学结构建模，还原真实后视镜的视野放大效果，渲染时为镜片赋予高反射材质，模拟真实玻璃镜面的反射特性，可清晰呈现后方路况场景。整体模型的各部件装配关系完全还原真实产品的装配逻辑，安装座、镜臂、镜圈、镜片之间的配合间隙控制在合理公差范围内，可直接用于结构验证、3D打印手板制作或者产品改款设计参考。材质渲染阶段，为塑料结构件赋予哑光黑磨砂塑料材质，还原原厂配件的细腻磨砂质感，避免亮面塑料容易留指纹、显划痕的问题；镜片部分赋予高透玻璃材质搭配高反射率涂层，模拟真实后视镜的反光效果，同时在镜片边缘做轻微暗角处理，提升渲染真实感。建模过程中对所有转角位置都做了圆角处理，没有尖锐棱角，符合机动车配件的安全设计要求，整体结构简洁耐用，适配多数常规摩托车车型的安装需求，可作为摩托车改装、配件设计的参考模型使用。
