带座弯臂式铰接支撑连接结构件

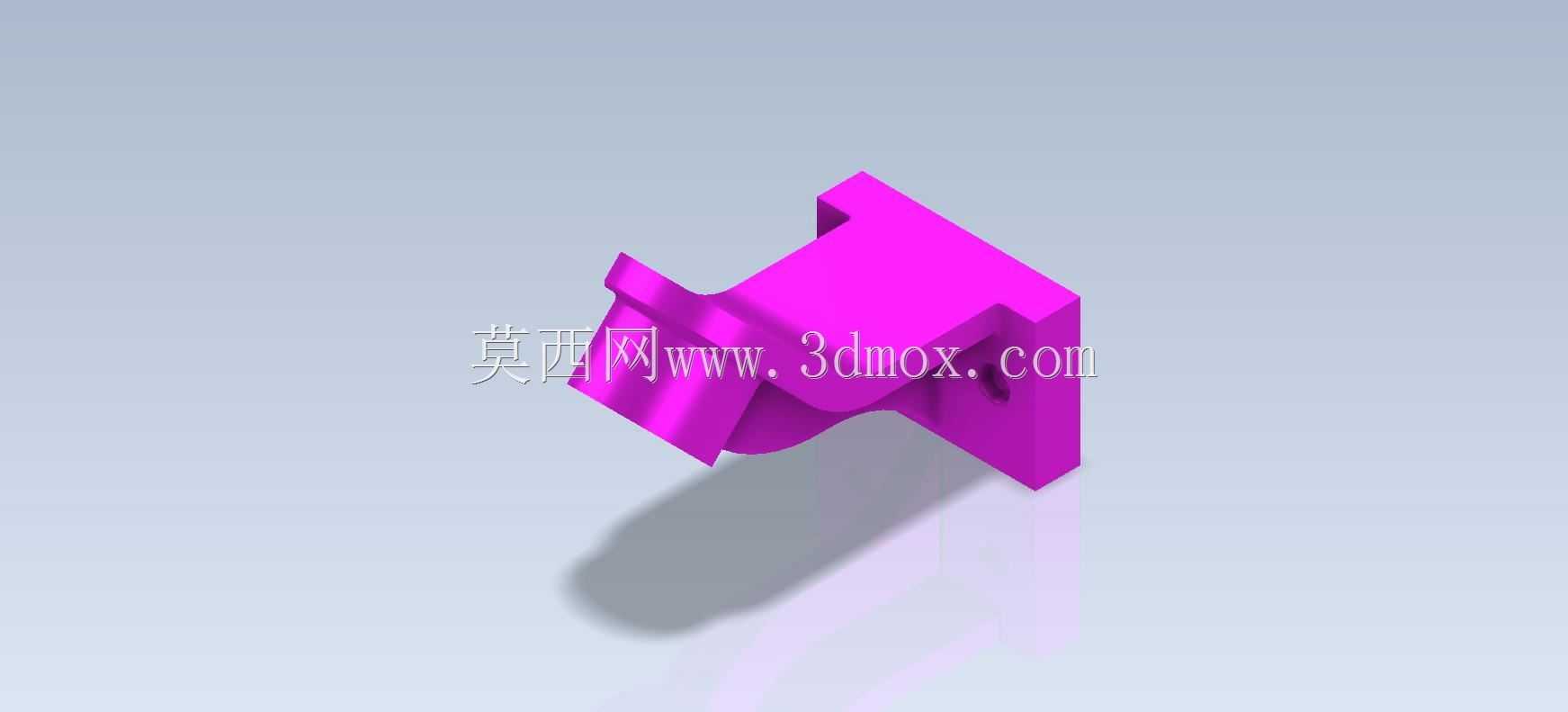

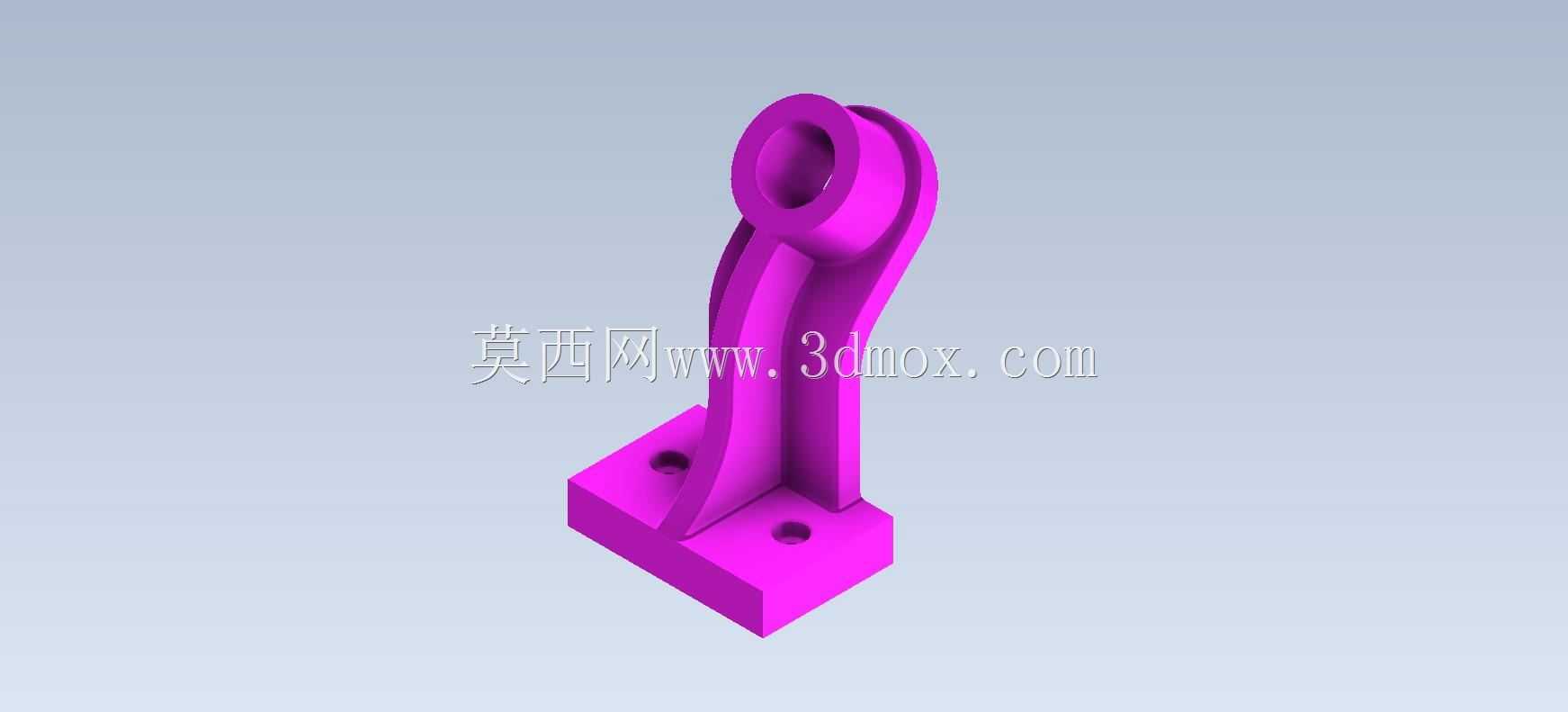

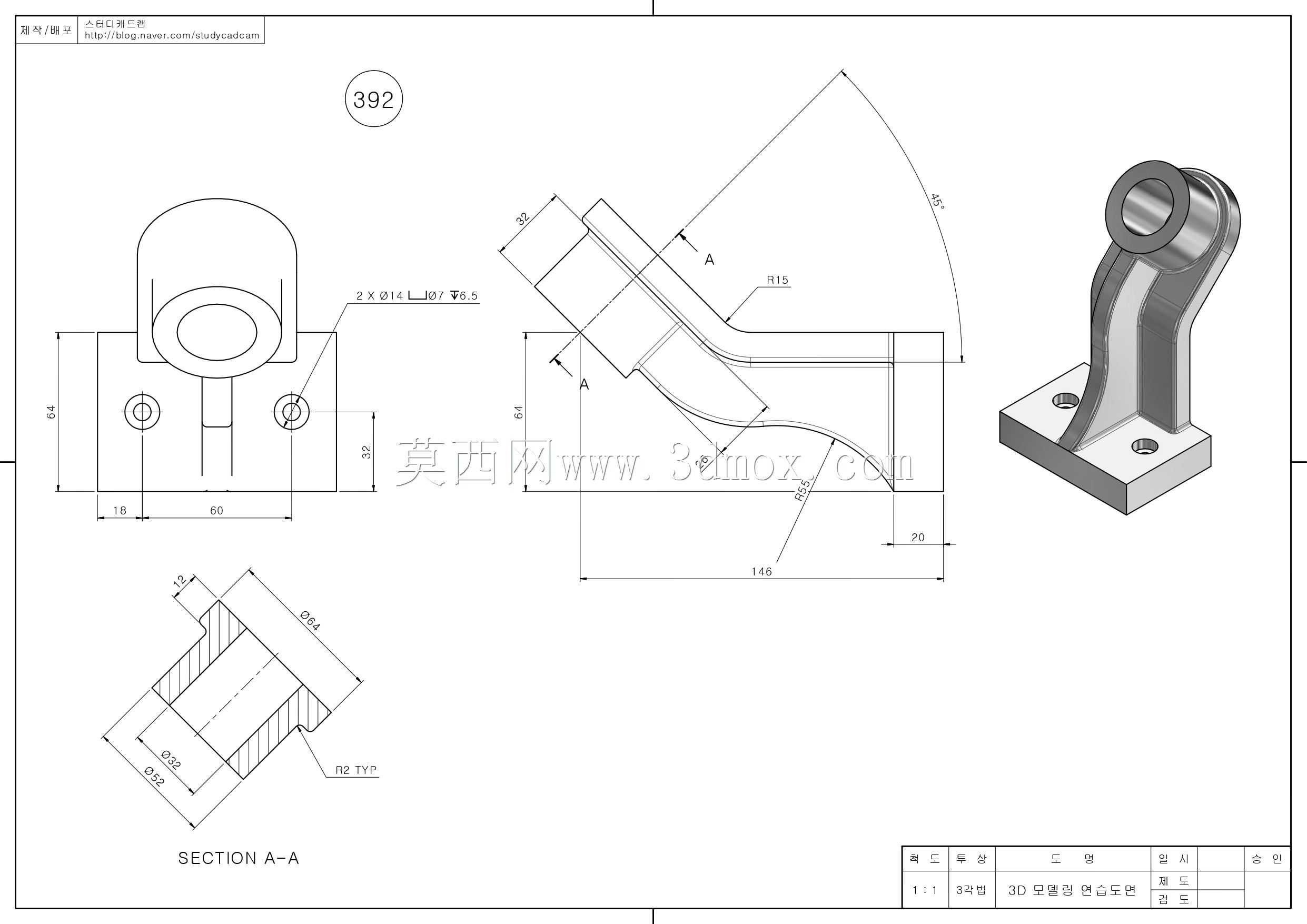

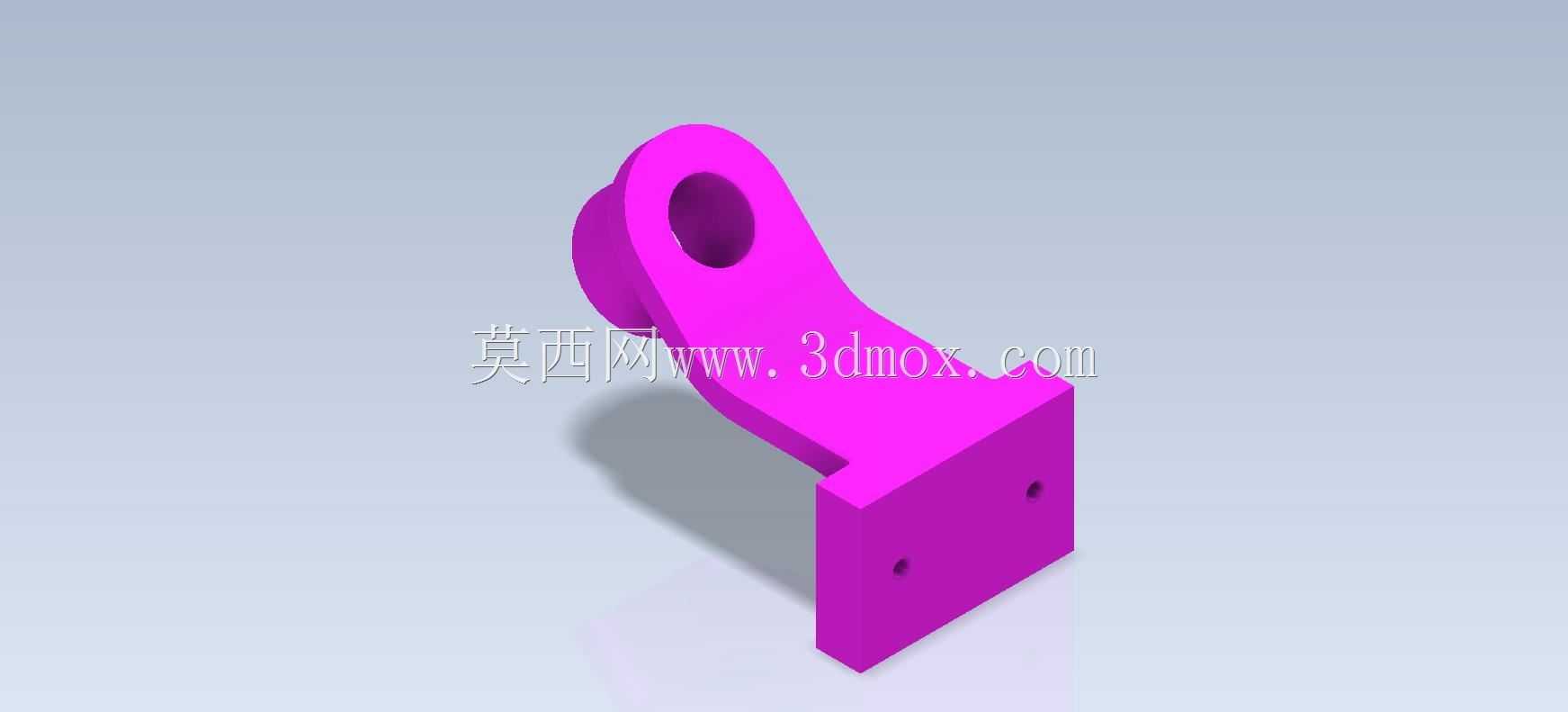

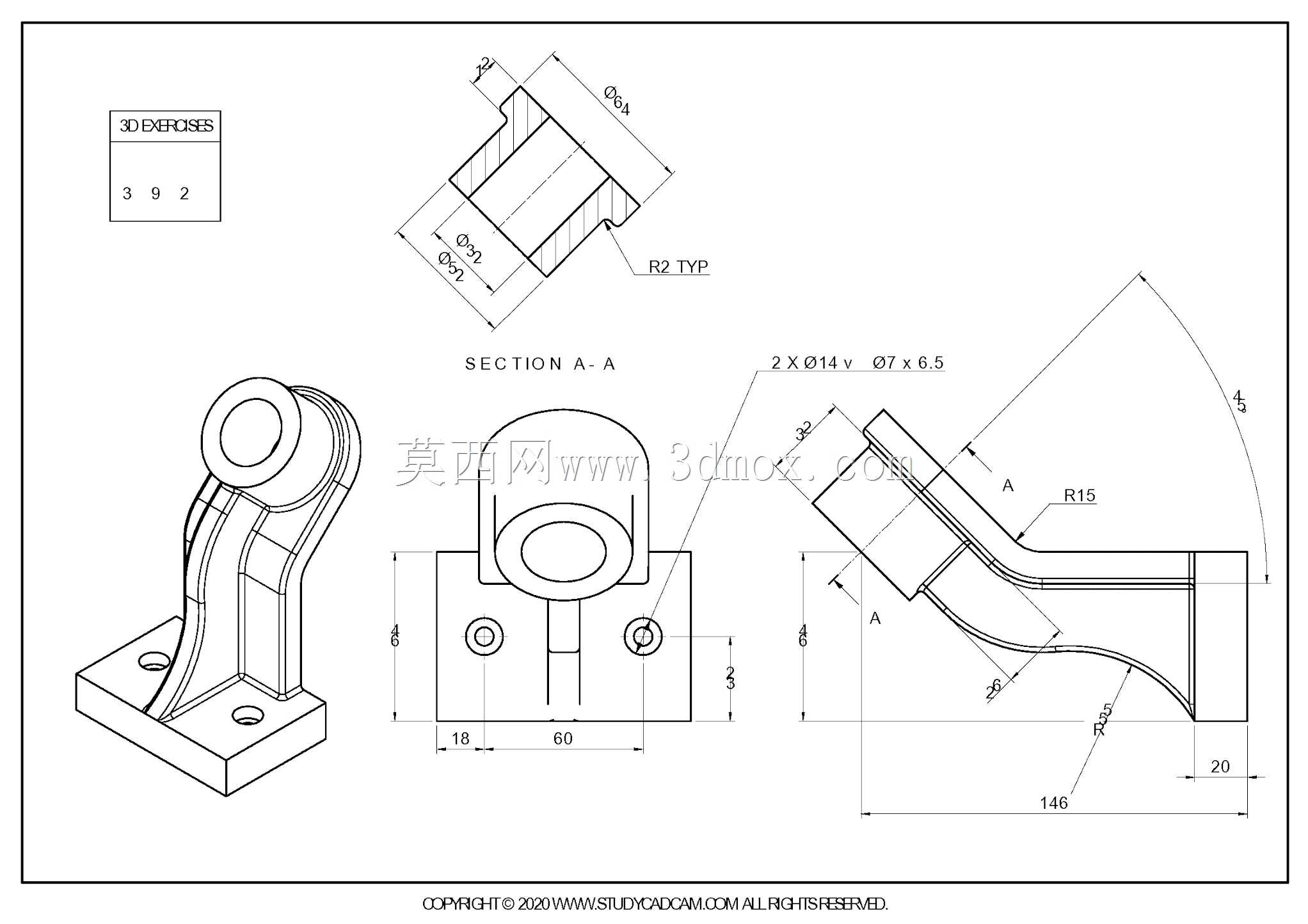

　　该结构件属于小型设备铰接支撑类通用零部件，常见于轻工自动化设备的连杆传动末端、小型检测设备的角度调节支架、通讯外设的安装固定支座场景中，核心作用是为转动副提供稳定的安装基准，同时通过弯臂结构实现安装面与铰接端的空间错位，适配紧凑安装空间内的力传递需求。从结构设计逻辑来看，底部方形安装座设置两个同轴通孔，用于穿装螺栓完成与设备基座的刚性固定，安装座底面做平面度公差约束，保证装配后无翘曲变形，避免弯臂部分受附加弯矩影响。弯臂部分采用变截面流线型过渡设计，从安装座位置向上逐步收窄后延伸至顶端的铰接套筒，这种设计既可以在保证结构强度的前提下减少零件整体重量，也能避免直角连接处的应力集中问题，在承受径向铰接载荷时，

　　应力可以顺着弯臂的曲面轮廓均匀传递到底部安装座，不会出现局部应力过载断裂的风险。顶端的铰接套筒为整圆通孔结构，内孔表面预留了轴承安装或者销轴配合的公差余量，套筒外壁做加厚处理，可承受铰接副转动时产生的径向挤压力，套筒与弯臂的连接处做圆弧过渡，进一步强化连接位置的抗疲劳性能。从安装边界来看，底部安装座的两个安装孔中心距为固定值，装配时需要匹配基座上对应的螺纹孔位，安装座的整体边长尺寸可覆盖常规小型支架的安装空间需求，弯臂的倾斜角度经过精准计算，可保证顶端铰接套筒的中心轴线与底部安装面保持固定的空间夹角，适配需要特定角度支撑的转动连接场景。在实际设备运行过程中，该零件主要承受来自铰接端的径向载荷与小幅摆动产生的交变应力，

　　因此设计时对弯臂的截面厚度做了针对性优化，在非主要受力区域适当减薄壁厚，在受力传递路径上增加材料厚度，实现强度与重量的平衡。这类零件通常采用铝合金或者工程塑料注塑加工，也可根据载荷需求选用钢材铣削成型，加工时需要重点保证底部安装面的平面度、顶端铰接孔的圆柱度以及两个安装孔的位置度，避免装配后出现铰接转动卡滞、安装座贴合不严的问题。在三维建模过程中，需要优先确定底部安装孔的定位基准，再以此为基础搭建弯臂的引导线轮廓，通过扫掠或者放样特征生成弯臂主体，最后完成顶端铰接套筒的特征构建，过渡位置的圆角需要根据应力分布情况设置不同的半径，保证结构合理性。该结构件的通用性较强，可通过调整弯臂长度、倾斜角度、铰接孔直径等参数，适配不同载荷等级、不同安装空间的设备支撑需求，在小型自动化生产线、桌面型检测设备、户外通讯辅助支架等场景中都有广泛的应用空间，能够替代部分定制化焊接支架，减少装配调试的工作量，提升设备的结构一致性。
