带腰型凸台法兰式安装基座结构设计

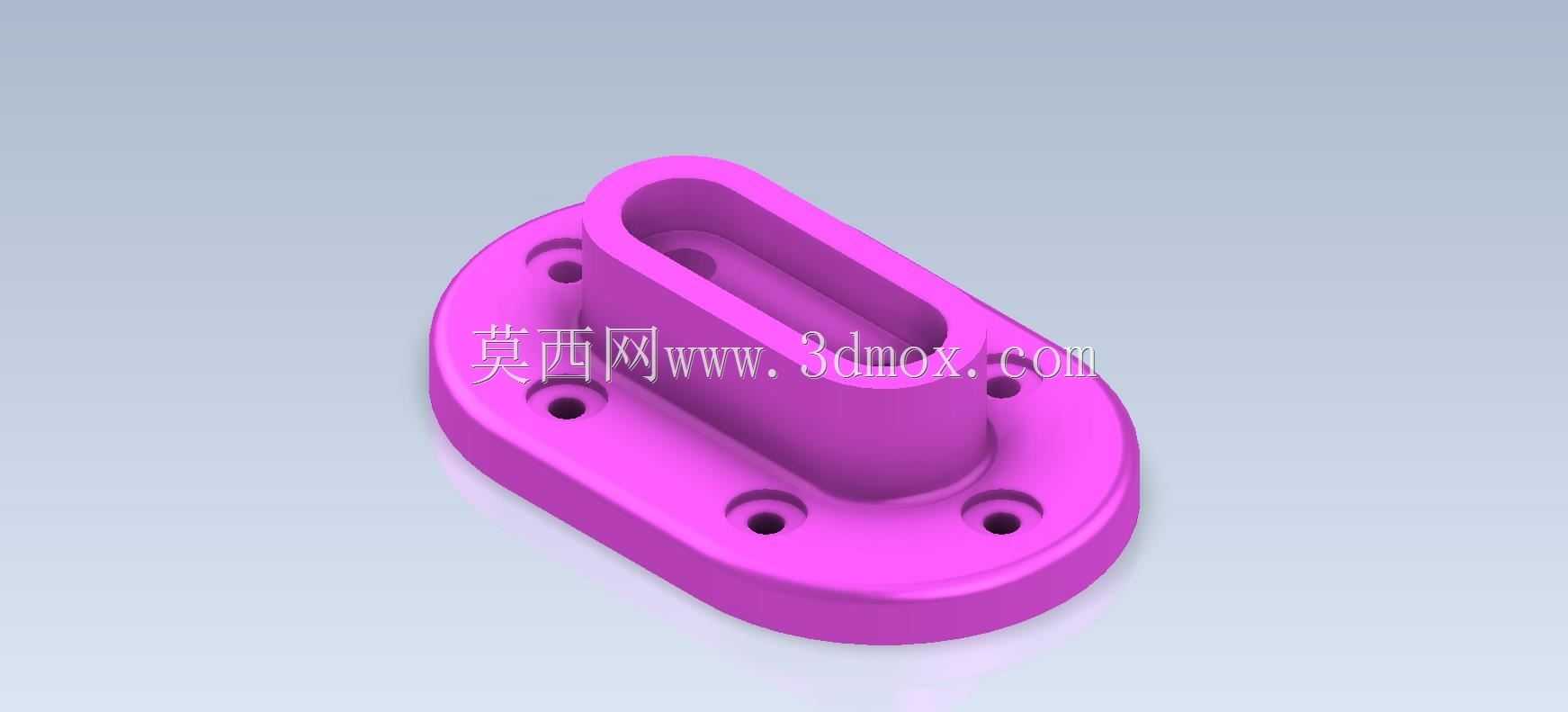

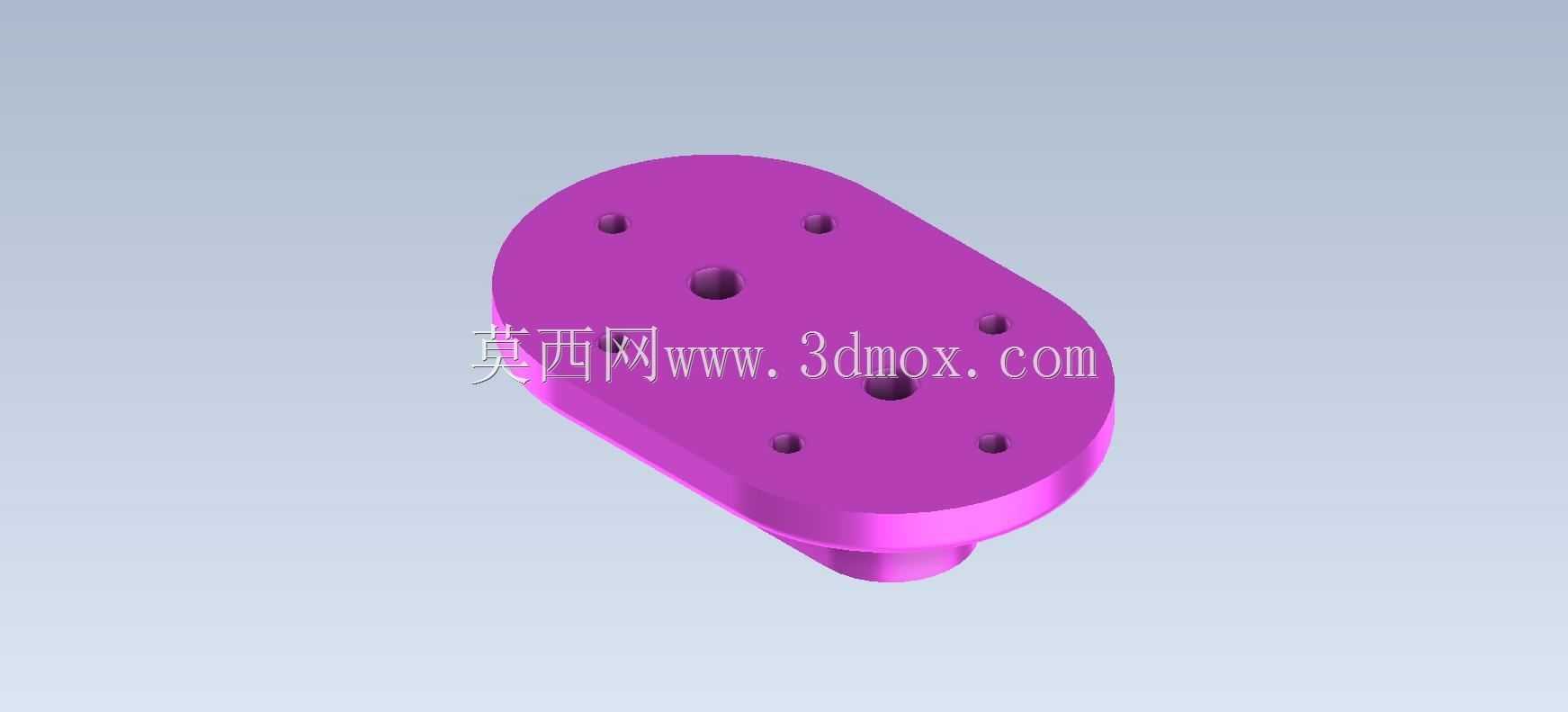

　　这款带腰型凸台的法兰式安装基座，是机械结构中十分常见的安装定位类零件，日常在小型工装夹具定位、轻工设备管线固定座、自动化输送线侧装导向组件、小型检测设备的传感器安装支架等场景中都能见到同类结构的应用。从结构功能来看，底部的椭圆形法兰盘是整个零件的安装承载基础，法兰面上均匀分布的六个沉头安装孔，可适配内六角圆柱头螺钉完成基座与安装面的锁紧固定，沉孔设计能够保证螺钉安装后头部不突出法兰表面，避免安装后出现干涉问题，同时六个孔的排布沿法兰轮廓对称分布，锁紧后受力均匀，能够承受侧向载荷与一定的倾覆力矩，不会因为单侧受力出现安装松动的情况。法兰上方延伸的腰型筒状凸台是核心功能承载部位，腰型的内孔结构既可以穿过对应截面的杆件、管线，

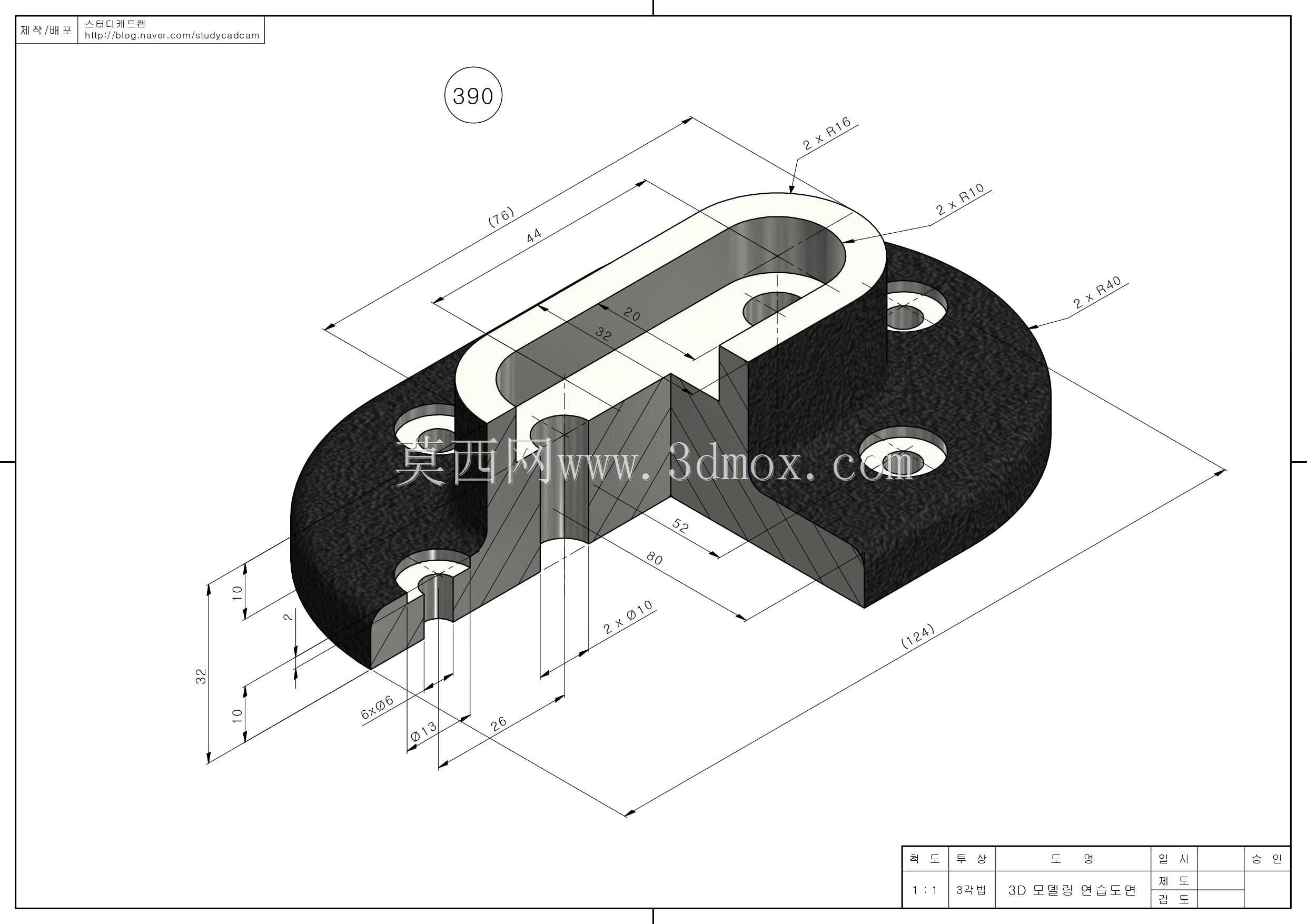

　　也可以作为导向槽容纳腰型导向块做直线滑动，相比圆形内孔，腰型结构自带防转特性，不需要额外增加键槽或者定位销就能限制配合件的周向转动，简化了装配流程。从设计思路上看，整个零件采用一体化注塑或者铣削加工的成型思路，法兰与凸台的连接处做了均匀的圆角过渡，避免直角连接处出现应力集中，在长期承受交变载荷的工况下，能够有效减少连接处开裂的风险。零件的整体外形没有复杂的曲面特征，所有特征都沿零件的中心对称面分布，建模过程中可以先绘制法兰的椭圆形轮廓草图，拉伸得到法兰基体后，在对应位置切除出六个沉头安装孔，再在法兰中心位置绘制腰型凸台的内外轮廓，拉伸得到凸台结构后对所有锐边做倒圆角处理即可完成建模，非常适合三维建模初学者练习拉伸、切除、圆角、

　　阵列这类基础特征的操作。在实际安装边界方面，椭圆形法兰的长轴与短轴尺寸决定了基座的最小安装平面需求，安装时需要保证安装面的平面度不低于0.1mm，避免法兰锁紧后出现变形导致凸台内孔的形位公差超差；凸台的高度决定了配合件的最大插入深度，设计时需要根据配合件的行程需求调整凸台高度，避免出现配合件脱出或者行程不足的问题；腰型内孔的尺寸公差一般取H7级，与配合件采用间隙配合，保证滑动或者插拔过程顺畅无卡滞，同时凸台的外壁厚度需要根据承受的载荷大小调整，若需要承受较大的侧向冲击力，可适当增加壁厚或者在凸台与法兰的连接处增加加强筋结构提升整体刚性。这类基座零件虽然结构简单，但在整机结构中承担着定位、承载、导向的关键作用，

　　设计时需要结合实际使用场景的载荷大小、安装空间、配合件尺寸综合调整各部分参数，不能直接照搬通用尺寸，比如在有腐蚀环境的工况下需要选择耐腐蚀的工程塑料或者不锈钢材质，在重载工况下则需要选用45号钢并做调质处理提升零件强度，安装孔的大小也需要根据选用的螺钉规格对应调整，保证连接强度满足使用要求。
