波浪辐条式手轮结构设计

　　这类波浪辐条手轮属于手动操作类通用五金配件，常见于各类需要人工微调、启闭、锁紧的工业设备端，比如中小型管路阀门的启闭操作端、轻型机床的进给调节端、工装夹具的锁紧调节端、输送线的张紧调节工位都能见到同结构手轮的应用，区别于传统直辐条手轮，这种波浪形弯曲辐条的设计首先在受力传递上有独特优势，当操作人员握持轮缘施加切向扭力时，波浪形的辐条结构可以在传递扭矩的过程中，通过自身的微形变缓冲瞬间施加的冲击力，避免刚性直辐条在突发大力操作时出现辐条根部应力集中断裂的问题，尤其是在设备需要频繁点动调节、快速启闭的工况下，这种缓冲特性可以有效延长手轮的整体使用寿命，同时也能降低操作时的反震手感，提升长时间操作的舒适度。从结构设计逻辑来看，

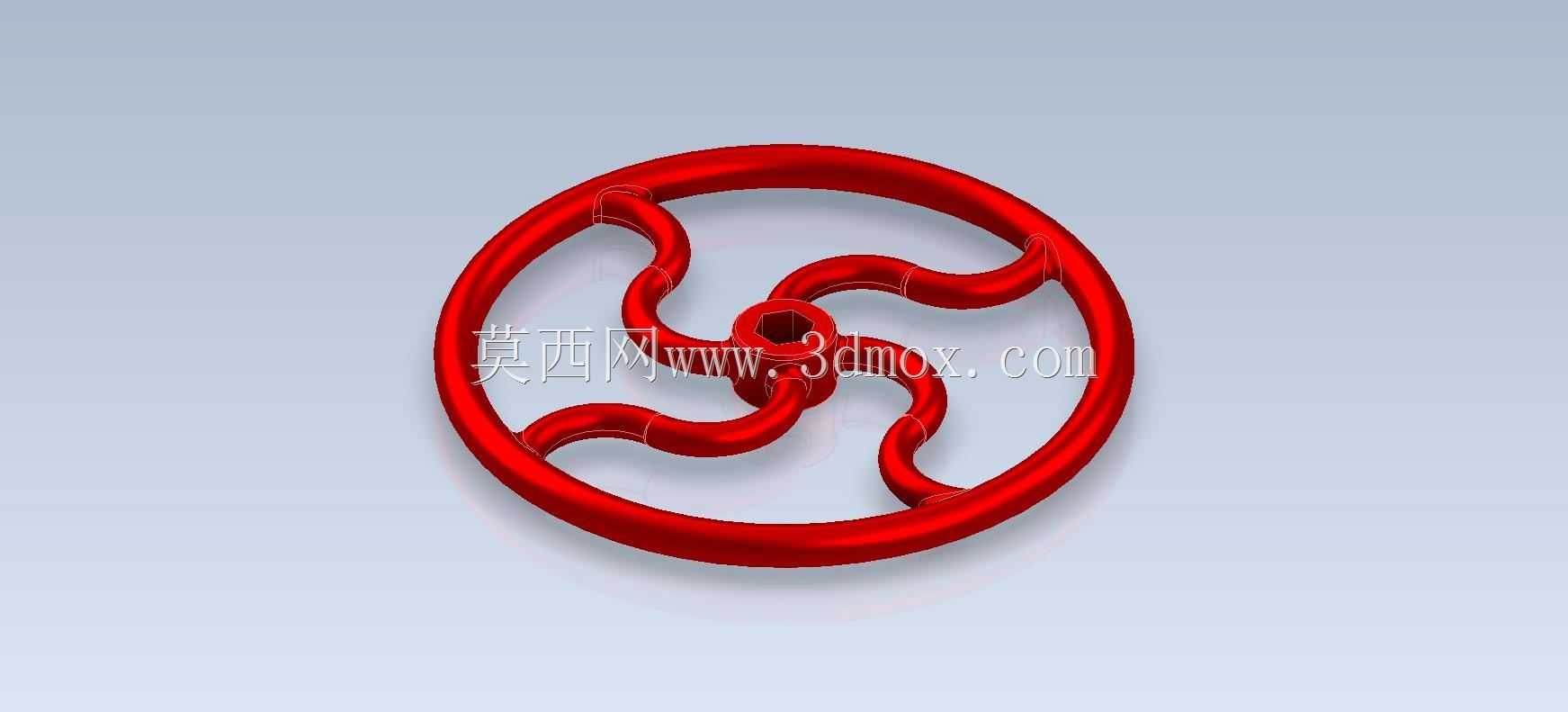

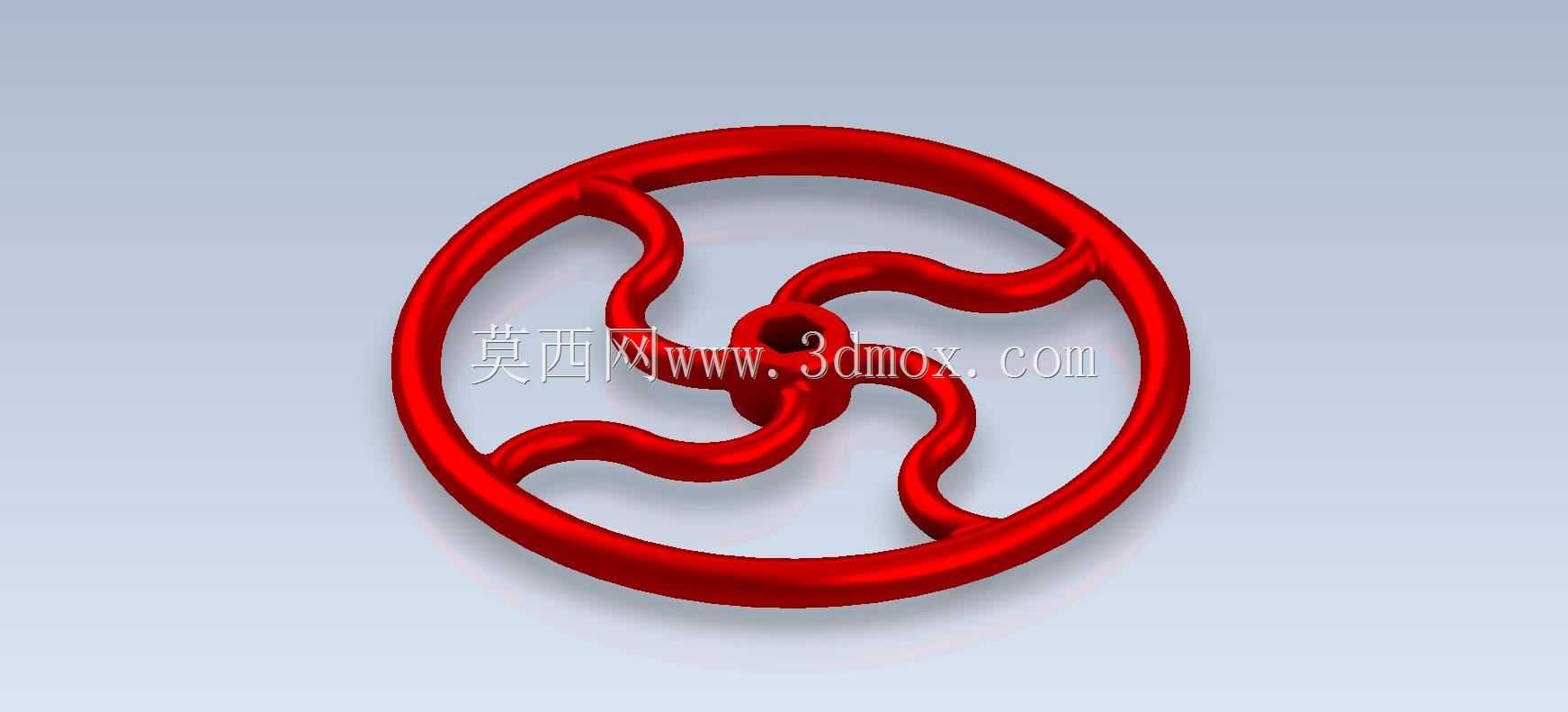

　　手轮整体为圆盘式布局，中心设置带安装孔的轮毂，用于和设备的操作轴进行配合安装，轮毂的安装孔可以根据适配轴的形式设计成圆孔带键槽、方孔、D型孔等多种形式，满足不同轴端的连接需求，保证扭矩传递过程中不会出现打滑空转的问题。轮缘部分采用等截面的圆弧环形结构，截面尺寸符合人体工学握持需求，操作人员可以单手或双手包覆轮缘施加扭力，轮缘的外表面可以根据使用场景做光面处理或者滚花处理，光面处理多用于洁净车间、有清洁需求的设备端，滚花处理则多用于油污较多、操作时手部容易打滑的工业工况，提升握持摩擦力。连接轮毂和轮缘的四根波浪形辐条采用等曲率的S型弯曲设计，每根辐条的弯曲弧度完全一致，沿轮毂中心呈圆周均匀分布，

　　这种对称布局首先保证了手轮整体的动平衡性能，即使是快速转动手轮时也不会出现偏摆晃动的问题，同时均匀分布的辐条可以将轮毂处的受力均匀分散到整个轮缘上，避免局部受力过大导致轮缘变形。从安装边界来看，这类手轮的整体外径通常根据操作扭矩需求设计在80mm到250mm区间内，轮毂的轴向厚度根据安装轴的直径匹配，通常在15mm到40mm之间，安装时轮毂端面和设备操作面之间需要预留3mm到5mm的间隙，避免转动过程中轮体和设备面板发生摩擦干涉，辐条的弯曲弧度向内收拢，不会超出轮缘的外圆边界，安装后不会和周边的管线、其他操作部件发生碰撞，即使是在安装空间比较紧凑的设备面板上，也能顺利布置。在实际使用过程中，这类手轮不需要额外的辅助操作工具，

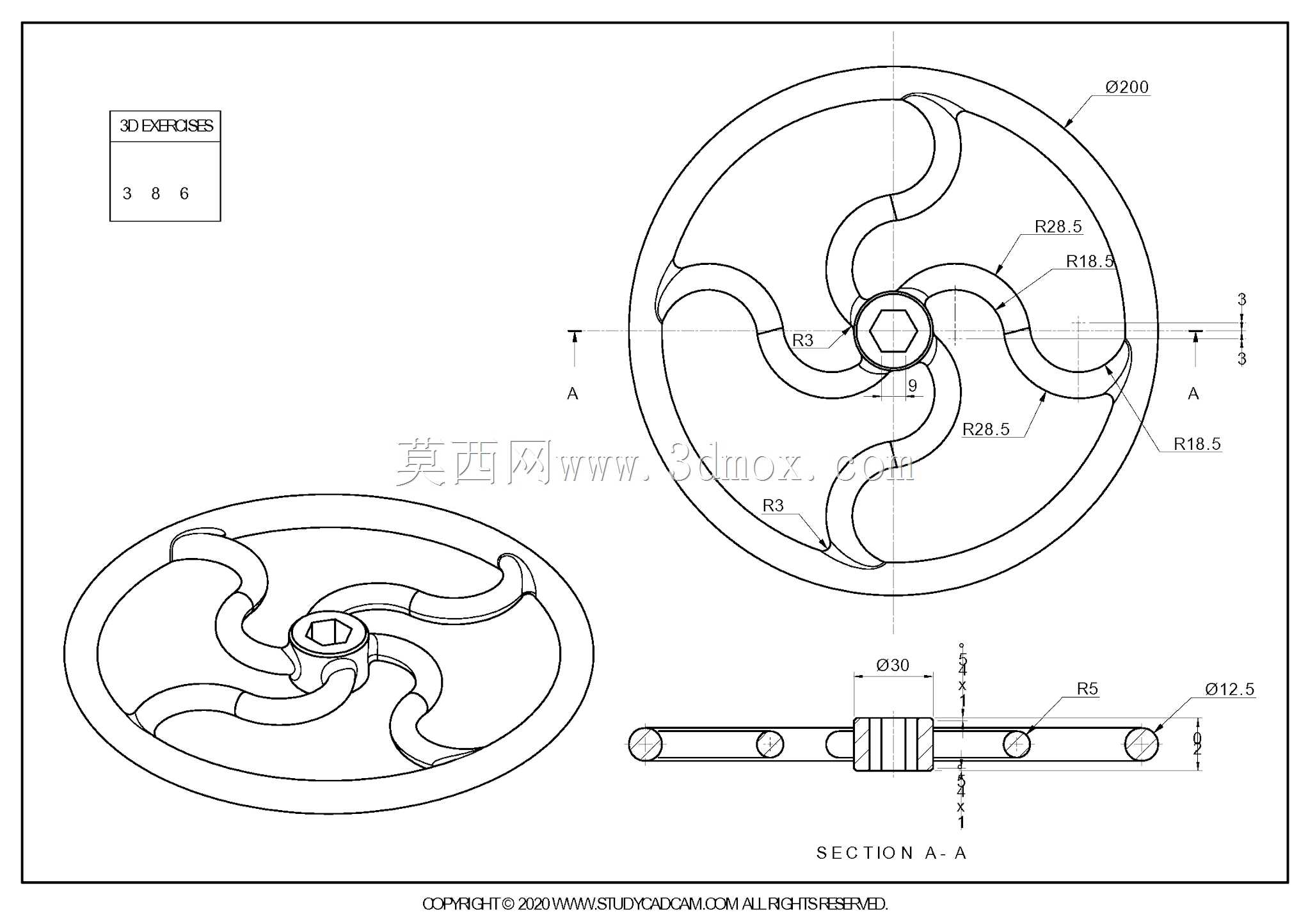

　　操作人员直接徒手即可完成操作，相比带手柄的摇轮，这种全轮缘式的手轮可以在任意角度握持施力，不需要特意寻找手柄位置，在需要快速小幅度调节的工位上操作效率更高，比如在试验设备的参数微调、小型阀门的开度调节场景下，操作人员可以随手搭在轮缘上转动，不需要调整手部位置就能完成小范围的调节动作。从结构强度设计来看，辐条和轮毂、轮缘的连接位置都做了圆弧过渡处理，没有尖锐的直角转角，从根源上降低了应力集中的风险，即使是长期承受交变扭力的工况下，连接位置也不容易出现疲劳裂纹，整体结构可以采用铸铁、铸铝、工程塑料等多种材料加工成型，铸铁材质的手轮强度高、耐磨性好，适合重载操作工况，铸铝材质重量轻、不易生锈，适合有轻量化需求或者潮湿环境下使用，工程塑料材质绝缘性好、成本低，多用于低压电器设备、民用轻工设备的操作端。设计这类手轮的三维模型时，需要重点把控辐条的弯曲曲率一致性，保证每根辐条的截面尺寸均匀，连接位置的过渡圆弧顺滑，同时要校核整体的扭转强度，确保在额定操作扭矩下辐条的变形量在允许范围内，不会出现永久变形，轮毂的安装孔公差需要和适配的轴端公差匹配，保证安装后既不会出现过松打滑，也不会因为过紧导致装配困难。
