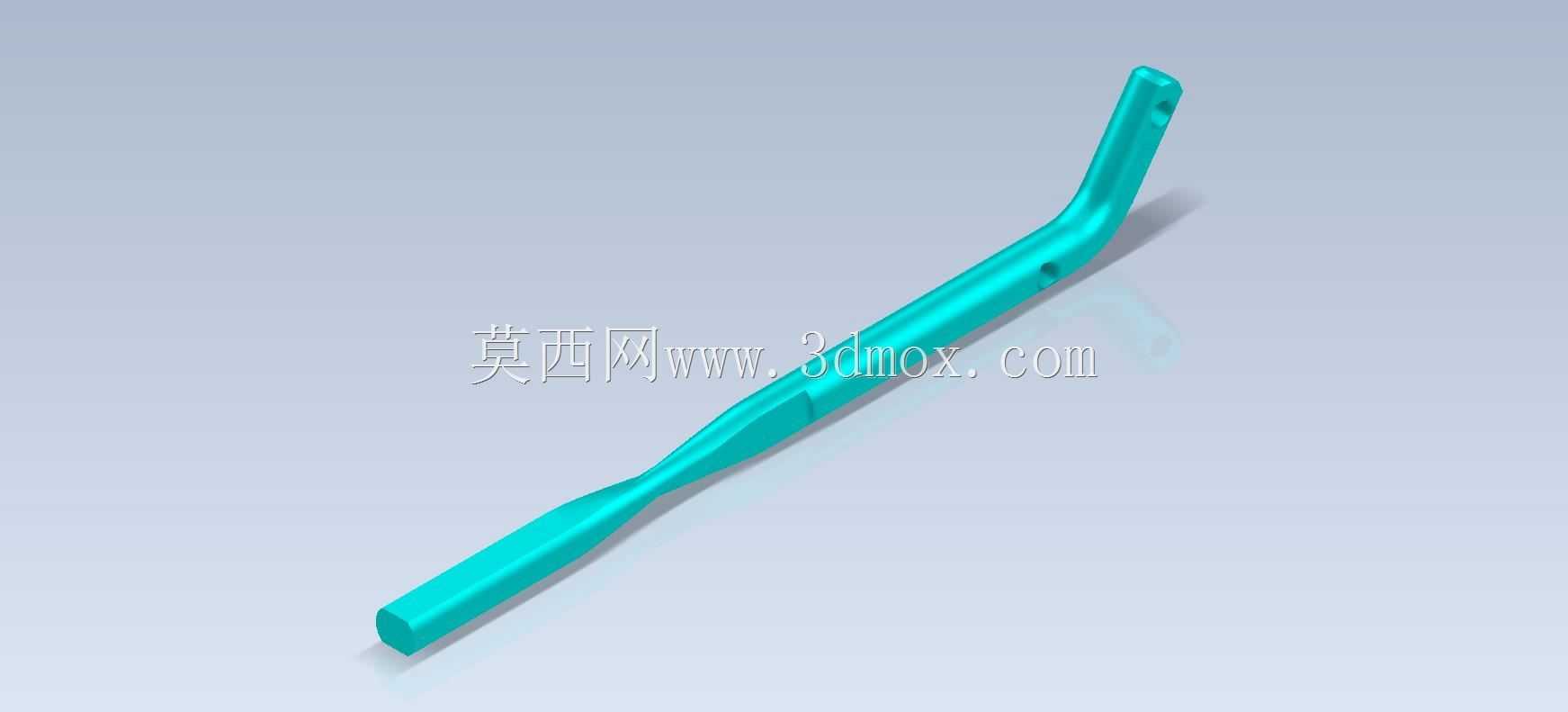

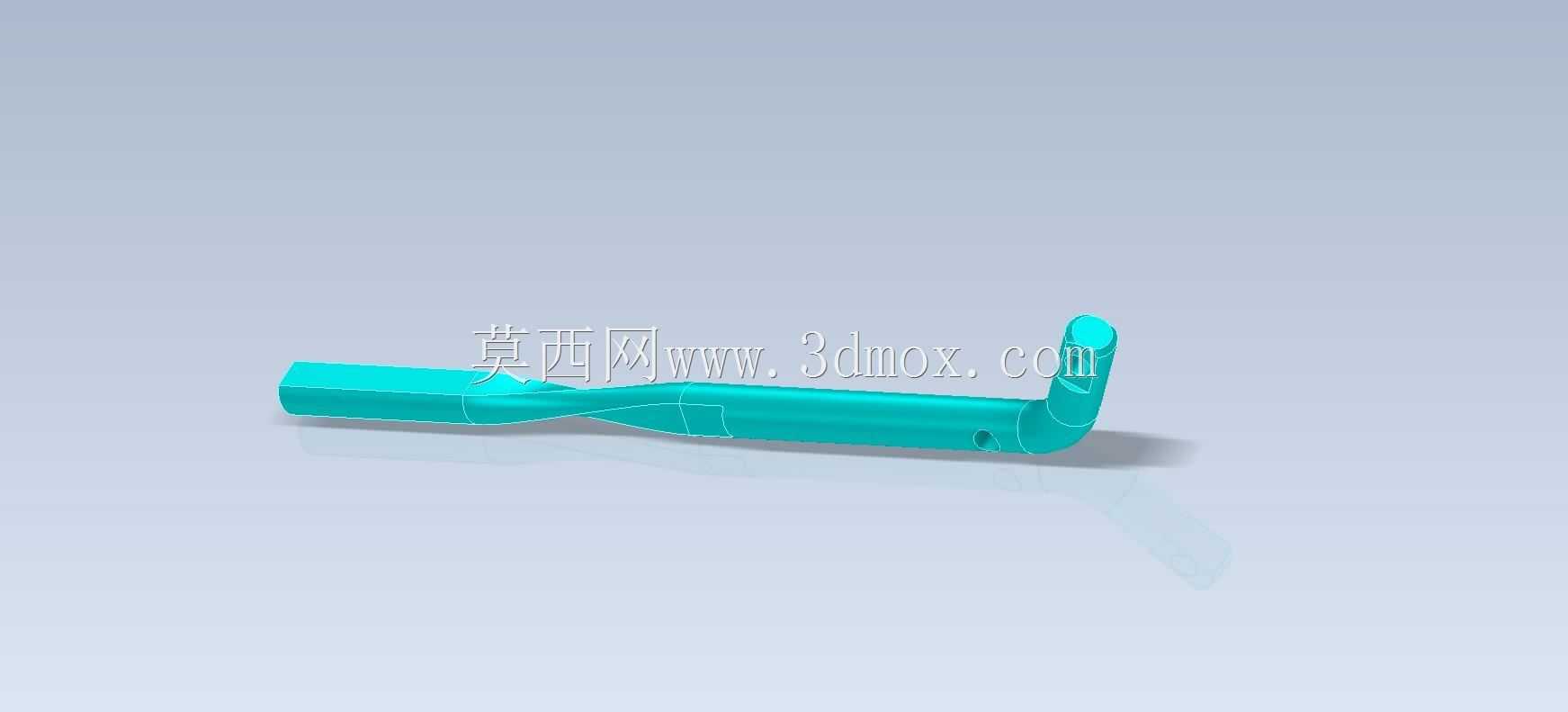

弯柄式细长操作杆件三维结构设计

　　这款细长弯柄操作杆件，在手动工装夹具、小型设备调节机构、通讯类设备运维工具场景中有着广泛的适配空间，日常产线工位的快速锁紧调节、户外通讯机柜的内置拨杆操作、小型检测设备的档位切换构件，都能见到这类结构的实际应用。从实际使用逻辑出发，这类杆件的核心作用是传递手动操作的扭矩与推拉力，将人手的操作动作传导至机构的执行端，完成锁紧、切换、拨动等指定动作，不需要配套复杂的动力源，纯手动操作即可完成动作输出，在无供电、空间受限的运维场景下适配性极强。

　　设计层面首先考虑的是操作端的人机交互合理性，杆件一端做了平直的扁尾结构，这个结构并非随意设计，扁尾段可以直接嵌入对应机构的卡槽内，避免操作过程中杆件与配合端出现相对滑转，保证扭矩传递的可靠性，扁尾的厚度与宽度尺寸需要和配合槽的公差控制在H7/h6的间隙配合区间，既保证插拔顺畅，又不会出现过大的旷量影响操作手感。杆身中段做了渐变的收腰过渡，并非等直径的直杆结构，这个设计一方面是降低杆件整体重量，长时间手持操作不会产生明显的负重感，另一方面收腰段刚好对应人手握持的核心区域，收窄后的杆径更贴合指腹的握持弧度，操作时的防滑表现更好，不需要额外包覆防滑胶层就能获得足够的握持摩擦力。

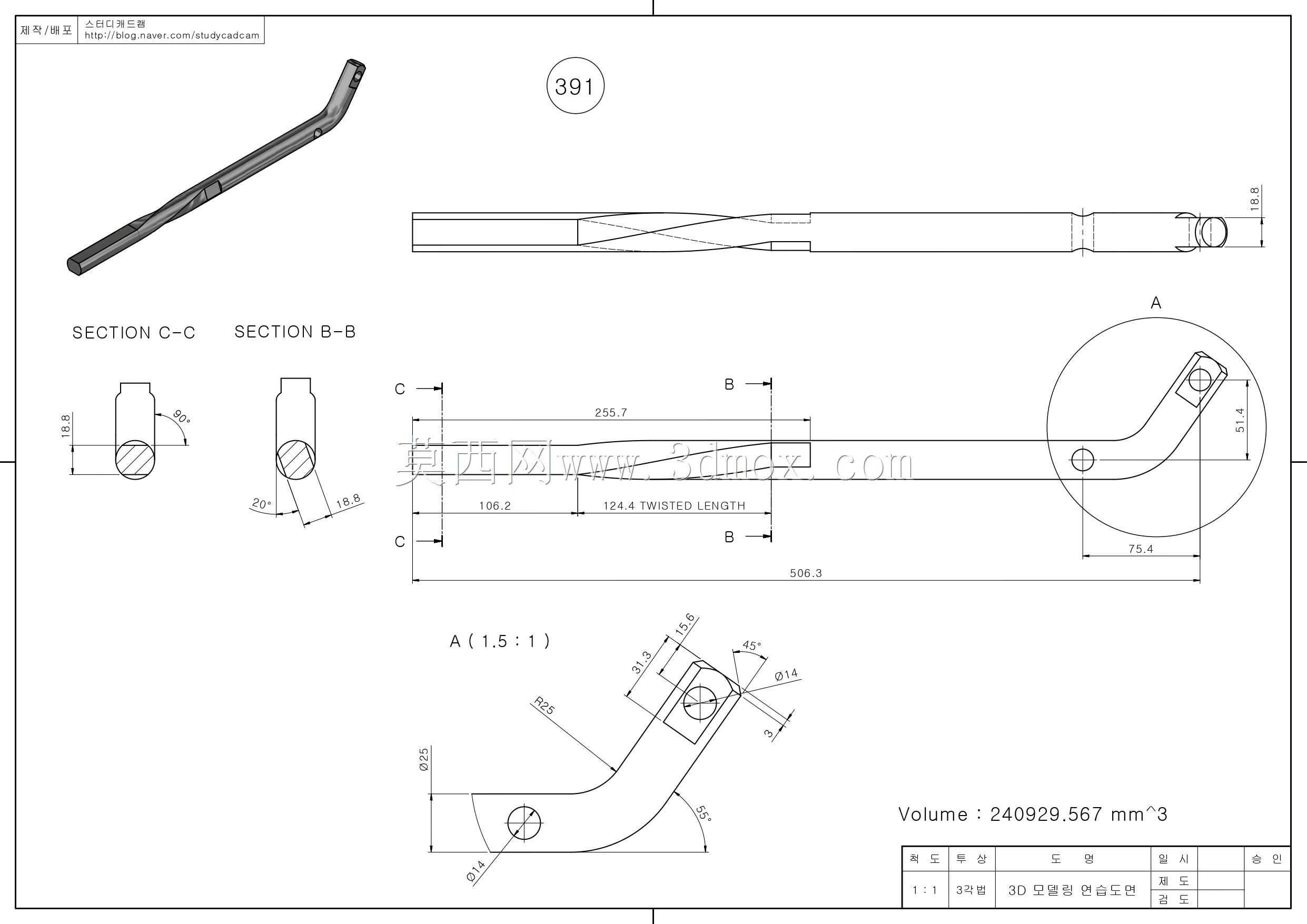

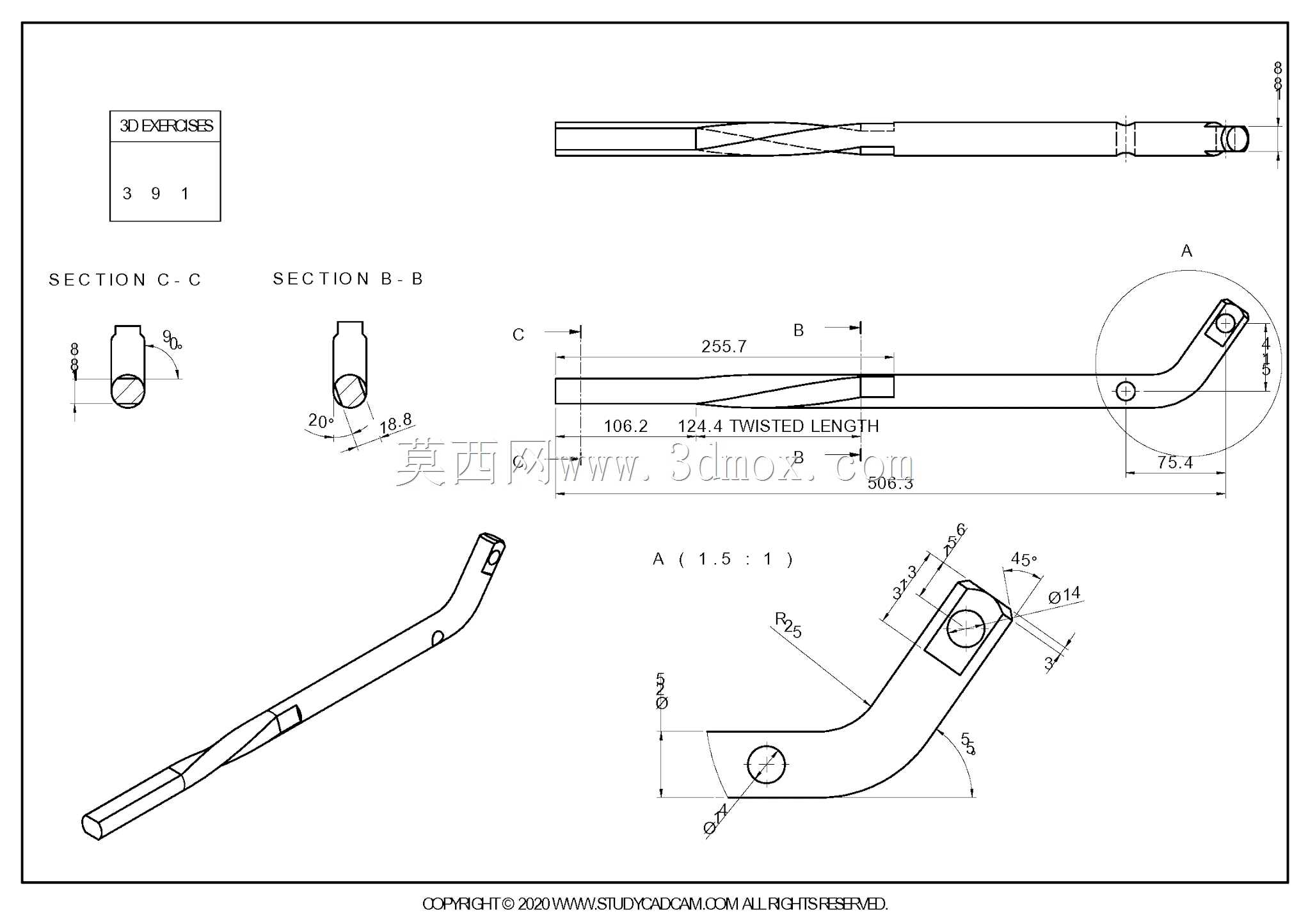

　　杆件的弯折段是整个结构的设计重点，弯折角度经过反复校核，刚好适配操作空间内的避障需求，在狭窄的设备腔体内部操作时，弯折段可以绕过腔体内的线路、板卡等障碍物，让操作端能够顺利抵达人手无法直接伸入的操作位置，弯折处采用了大圆角过渡，没有尖锐的应力集中棱角，既避免了热处理或者使用过程中弯折处出现应力断裂的风险，也不会在操作时剐蹭腔体内的其他零部件。弯折后的末端设置了同轴的安装小孔，这个孔位可以用来穿装定位销或者连接拉索，当杆件完成拨动动作后，可以通过销钉固定位置，或者连接拉索实现远距离的动作联动，孔位的位置度公差需要控制在0.05mm以内，保证和配合销钉的装配同轴度，避免出现卡滞。

　　从安装边界来看，整个杆件的最大外轮廓尺寸适配直径20mm以内的操作通道，杆身的最大直径不超过12mm，能够顺利穿过设备壳体上的预装导向孔，导向孔只需要配套简单的轴套就能实现杆件的滑动与转动支撑，不需要额外设计复杂的导向机构。杆身的表面粗糙度控制在Ra1.6，既保证在导向套内滑动时的顺畅度，也不会因为表面过于光滑导致握持时打滑，材质选用常规的45号钢即可满足使用强度要求，表面做发黑处理就能应对常规工况下的防锈需求，如果是在潮湿的户外通讯场景使用，可以更换为304不锈钢材质，不需要调整整体结构尺寸就能直接适配。

　　建模过程中需要重点关注几个特征的过渡处理，首先是扁尾段和圆杆段的过渡，不能直接做直角衔接，要做15度的渐变锥度过渡，避免衔接处出现应力集中，在承受较大扭矩时发生断裂；其次是弯折处的曲率半径，不能小于杆身直径的1.5倍，否则冷弯加工时容易出现杆身瘪陷的问题，也会大幅降低弯折处的结构强度；最后是末端小孔的深度，要控制在杆径的1.2倍以内，避免孔深过深导致末端壁厚过薄，受力时出现开裂。这类杆件虽然结构看似简单，但在实际工程应用中对细节尺寸的把控要求很高，任何一处的尺寸偏差都可能导致操作卡滞、配合松旷甚至断裂失效，建模时需要结合实际装配场景反复校核各个尺寸的公差配合，才能保证最终加工出来的构件能够稳定适配对应的使用场景。
