带加强筋中空法兰式连接基座结构设计

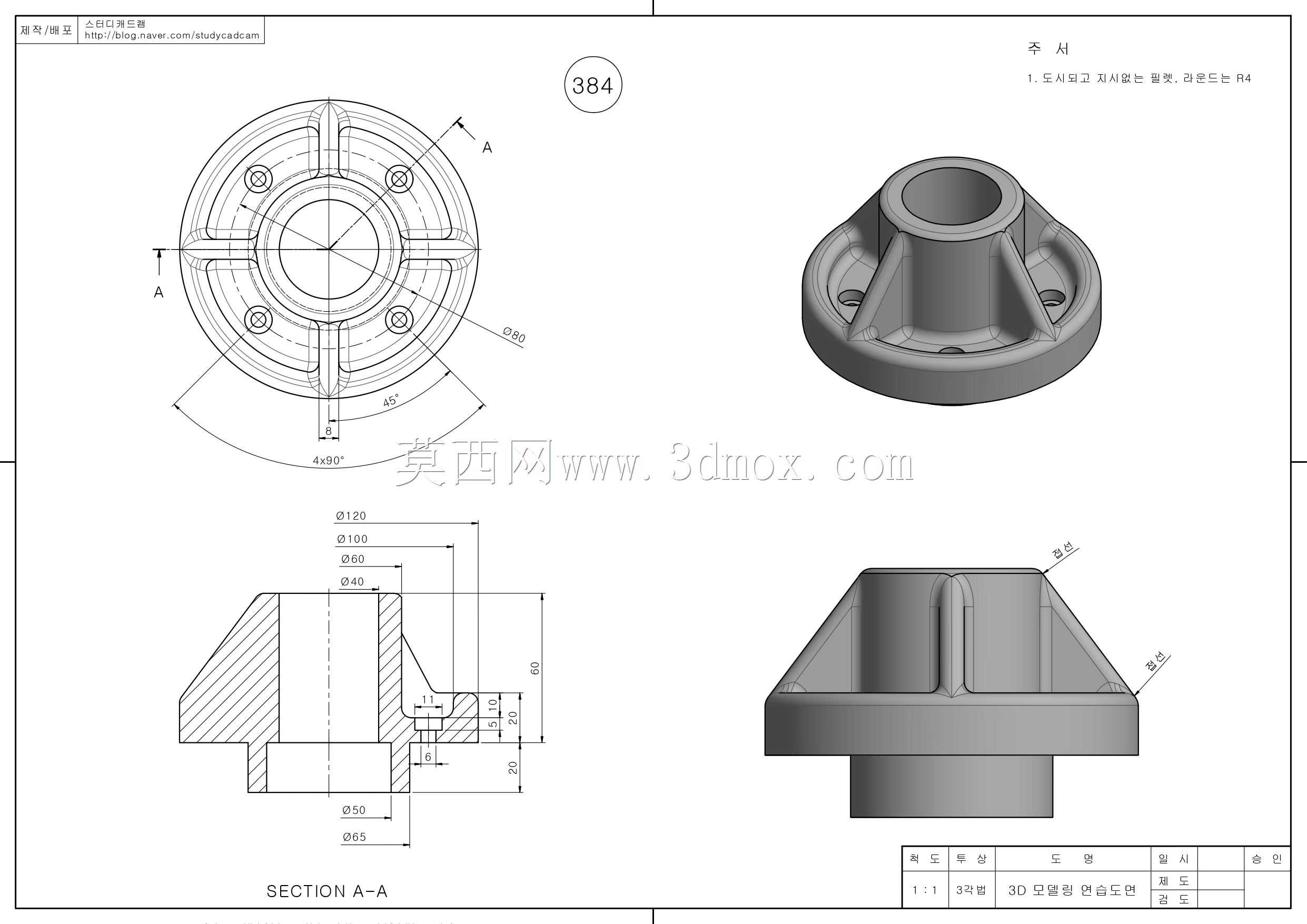

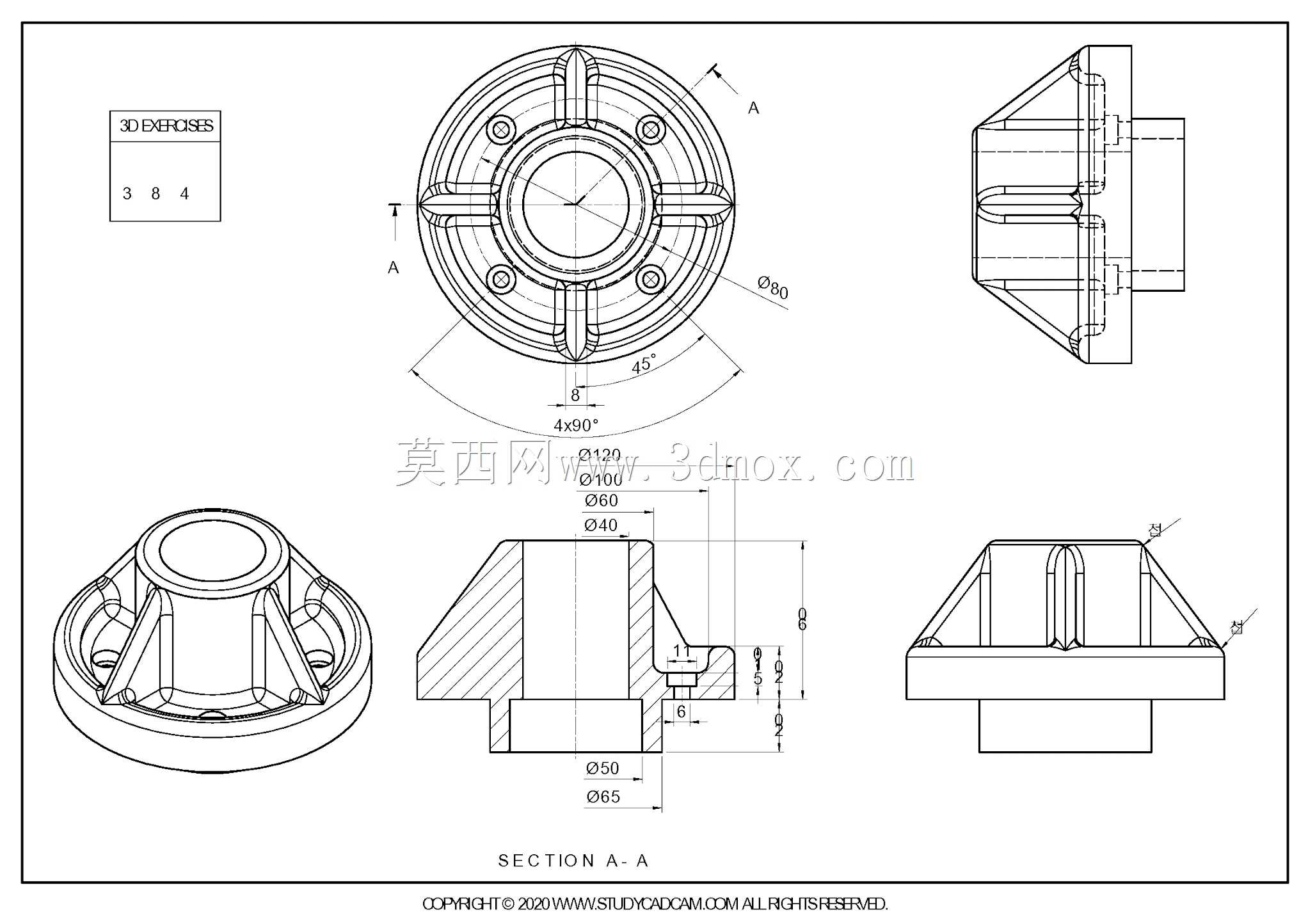

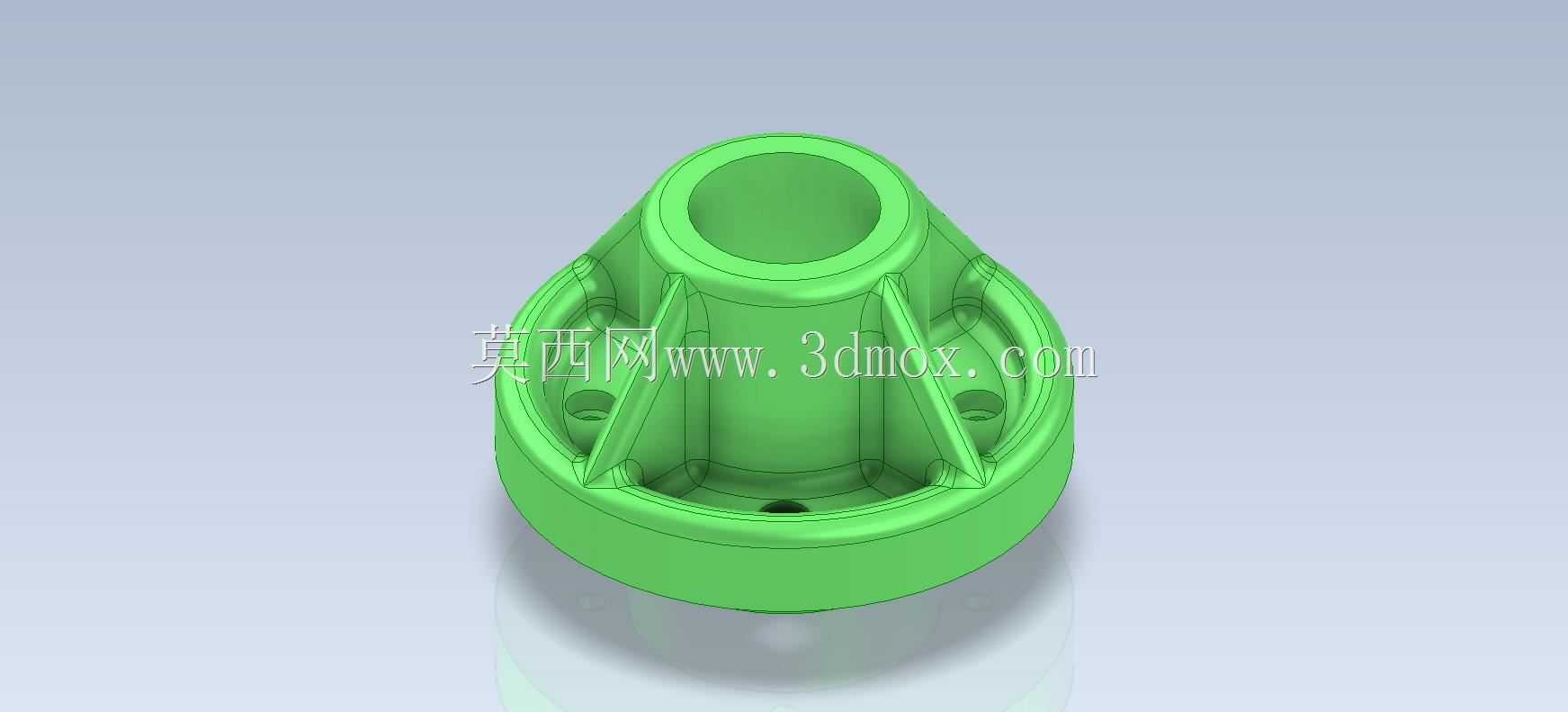

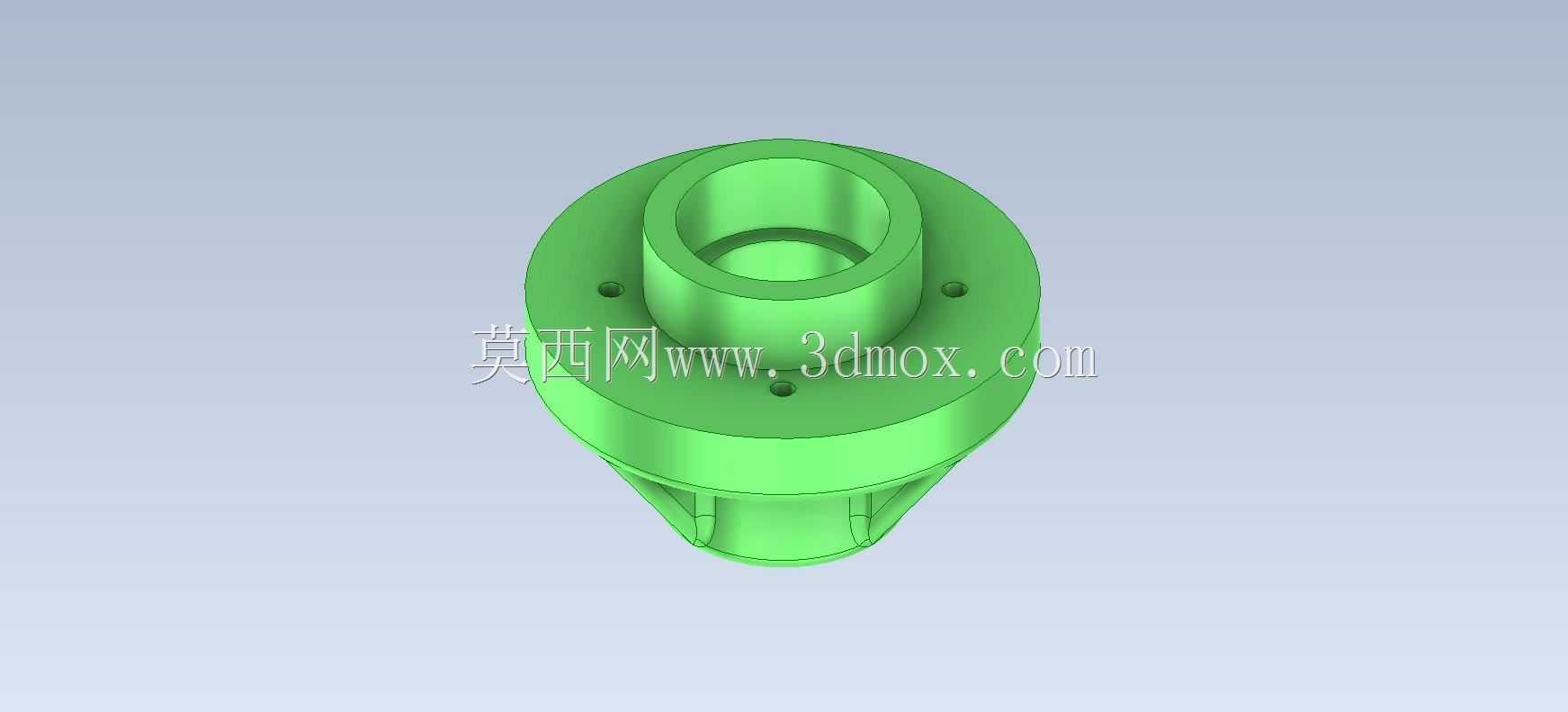

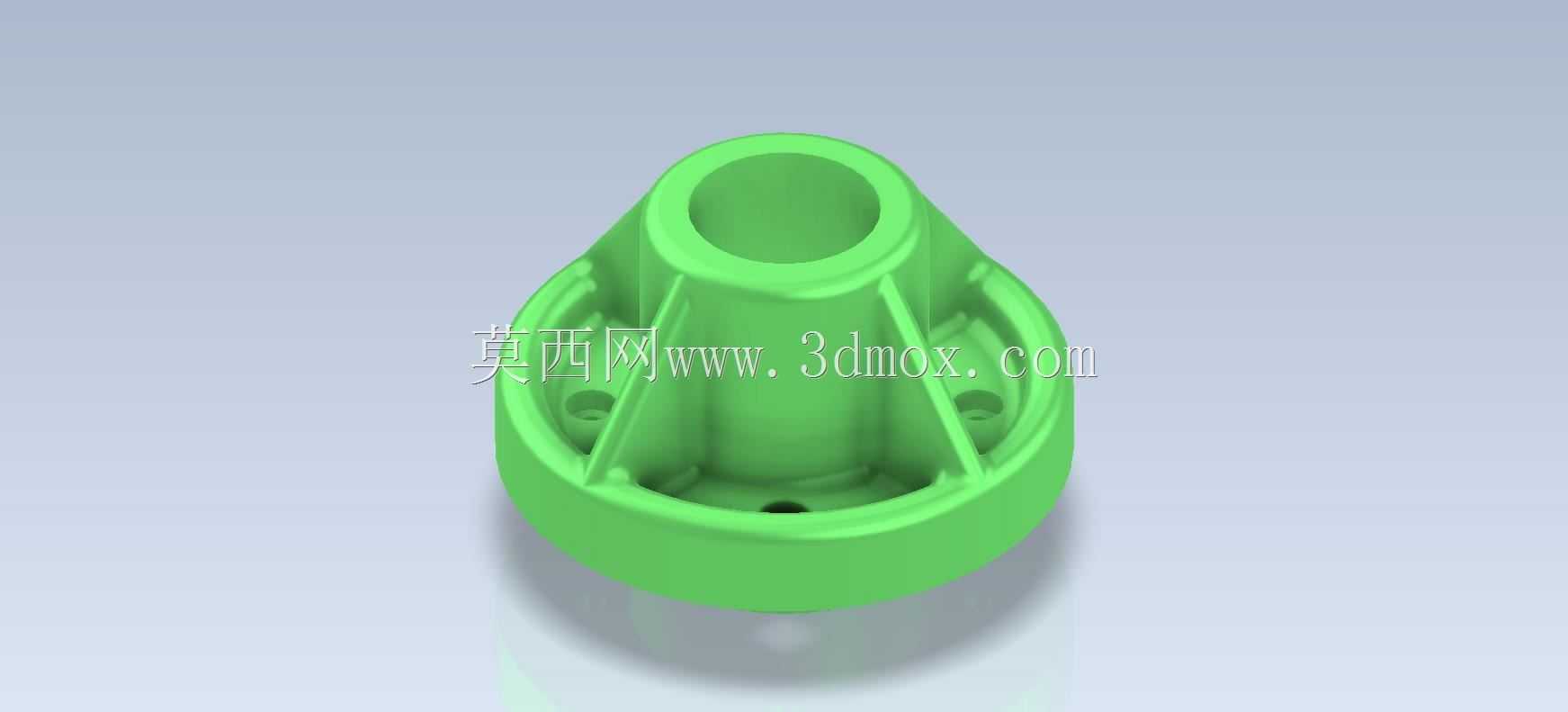

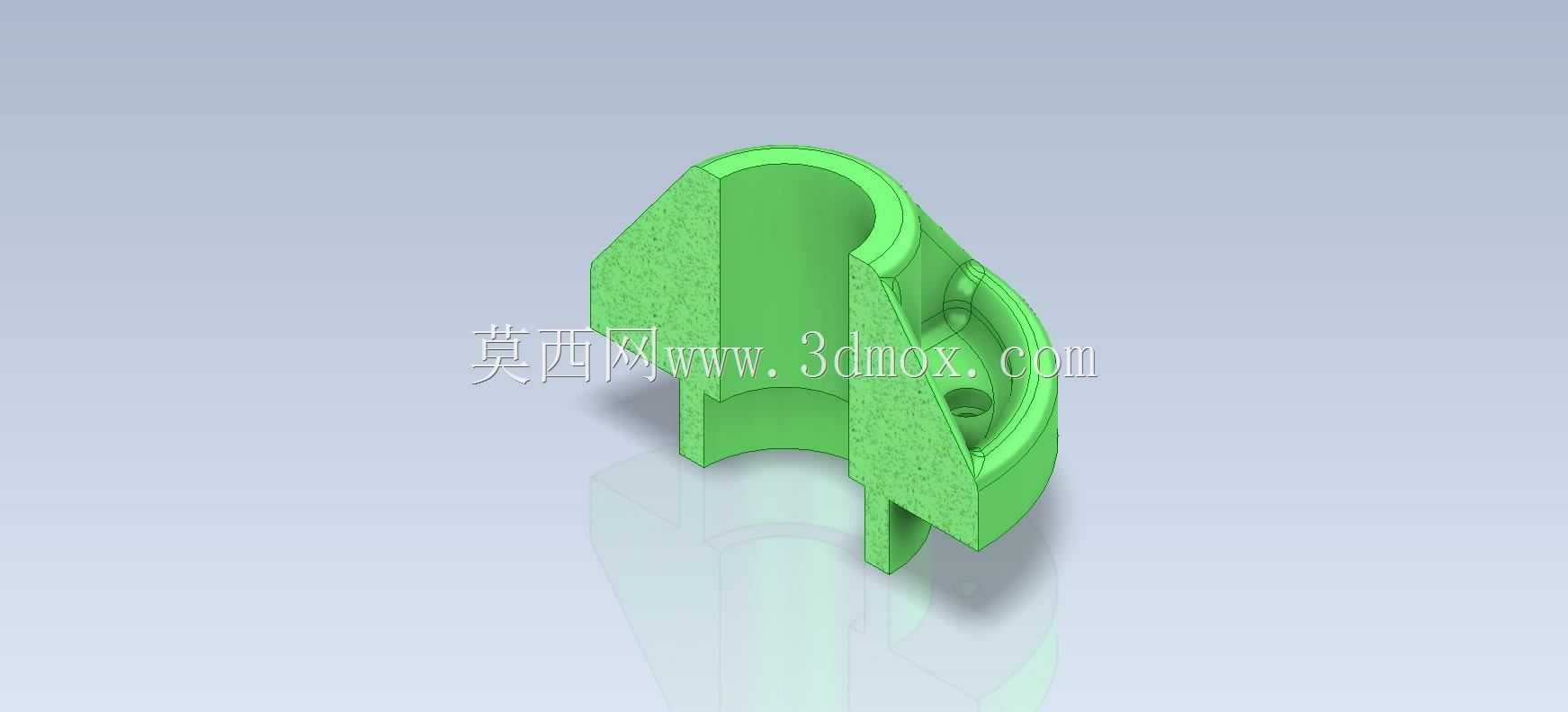

　　这类带周向加强筋的中空法兰式基座，在小型流体管路终端、气动执行元件输出端、轻载传动组件的支撑场景中应用十分广泛，日常做设备改造时经常会碰到类似结构的选型需求，很多时候标准件无法适配现场的安装孔位与轴伸长度，就需要自行建模适配。从结构本身来看，中心的贯通孔是核心功能区域，主要用于穿设传动轴、输送管路或者走线，孔壁的厚度经过均匀化处理，既保证了穿设部件的同轴度定位精度，也避免了壁厚不均导致的注塑或3D打印成型缺陷。底部的圆盘法兰是主要的安装承载面，法兰上均匀分布的沉头安装孔，能够让紧固件安装后端面保持齐平，不会突出安装面干涉其他配合部件，沉孔的深度设计刚好匹配对应规格内六角螺栓的头部高度，安装后螺栓头部完全沉入法兰端面，

　　不会出现刮擦周边管线的问题。周向均匀分布的三道竖向加强筋，是整个结构的受力优化核心，很多新手做这类基座设计时容易忽略加强筋的布局，要么筋位过密导致成型时缩痕明显，要么筋位过少无法抵消侧向载荷带来的形变。这组筋位从中心筒体的外壁一直延伸到底部法兰的外缘，刚好对应法兰上三个安装孔的中间位置，既不会干涉安装孔的加工，又能在筒体受到径向偏载时，将受力均匀传导到整个法兰安装面，避免筒体根部出现应力集中断裂的问题。筒体顶部的环形凸台做了小尺寸的倒角处理，主要是为了配合对接的端盖或者外接管路时，能够起到导向导入的作用，装配时不需要反复调整同轴度，顺着倒角就能顺利将对接件套入凸台定位。从安装边界来看，这类基座的法兰外径通常根据安装面的可用空间设计，

　　一般会比中心筒体的外径大出1.5到2倍，保证安装后有足够的支撑面积，不会因为支撑面过小导致设备运行时出现晃动。中心孔的直径根据穿设部件的外径确定，通常会预留0.1到0.2mm的间隙，既方便装配，也不会因为间隙过大导致定位偏心。加强筋的厚度一般取筒体壁厚的0.6到0.8倍，这个厚度比例既能保证足够的支撑强度，也不会在注塑成型时因为筋位过厚导致表面出现缩印，影响外观和尺寸精度。在实际建模过程中，所有的转角位置都做了圆角过渡，尤其是筋位和筒体、法兰连接的根部，圆角半径不小于1mm，一方面是为了减少应力集中，提升零件的抗疲劳强度，另一方面也能避免加工时刀具在转角处出现过切，或者3D打印时出现支撑难以去除的问题。这类零件如果采用注塑工艺生产，

　　拔模角度通常设置在1度到1.5度之间，顺着脱模方向均匀分布，不会影响零件的装配尺寸；如果采用金属切削加工，所有的配合面都会标注对应的形位公差，比如中心孔相对于法兰安装面的垂直度、法兰端面的平面度，这些公差直接影响后续装配后整个组件的运行精度。在轻载传动场景中，这类基座可以作为小型齿轮轴的支撑座，中心孔内可以镶嵌轴套或者微型轴承，底部法兰固定在设备基板上，加强筋能够承受齿轮传动带来的径向力，避免轴座出现偏斜导致齿轮啮合异常；在气动系统中，这类基座可以作为气缸的端部端盖，中心孔穿设气缸活塞杆，法兰上的孔用于固定气缸缸筒，加强筋能够抵消气缸动作时的侧向冲击力，提升气缸的运行稳定性。很多初学者在练习这类结构建模时，容易忽略安装孔的沉头深度、筋位的厚度比例、转角圆角这些细节，往往做出来的模型看起来外形相似，但实际生产或者装配时会出现各种问题，比如螺栓装不进去、零件受力容易断裂、成型后表面缺陷明显等，这类练习模型刚好可以帮助设计者掌握法兰类支撑零件的设计要点，理解加强筋布局、壁厚均匀化、安装结构设计的实际工程逻辑，避免只追求外形相似而忽略工程实用性的问题。
