多通路集成式流体连接阀体结构设计

　　该零件属于流体管路系统中的集成式连接构件，主要应用在中小型液压、气动回路以及低压流体输送场景中，可同时实现多方向管路的汇流、分流与转向连接，替代传统多个单通接头拼接的装配方案，减少管路系统的泄漏点与装配空间占用。从实际工况适配来看，这类构件常出现在小型动力单元的阀组集成区、便携气动工具的内部气路排布、实验台流体测试管路的节点位置，也可用于小型内燃机的辅助油路连接，在安装空间局促、需要同时对接3个以上不同方向管路的场景下，其集成化结构的优势尤为明显。

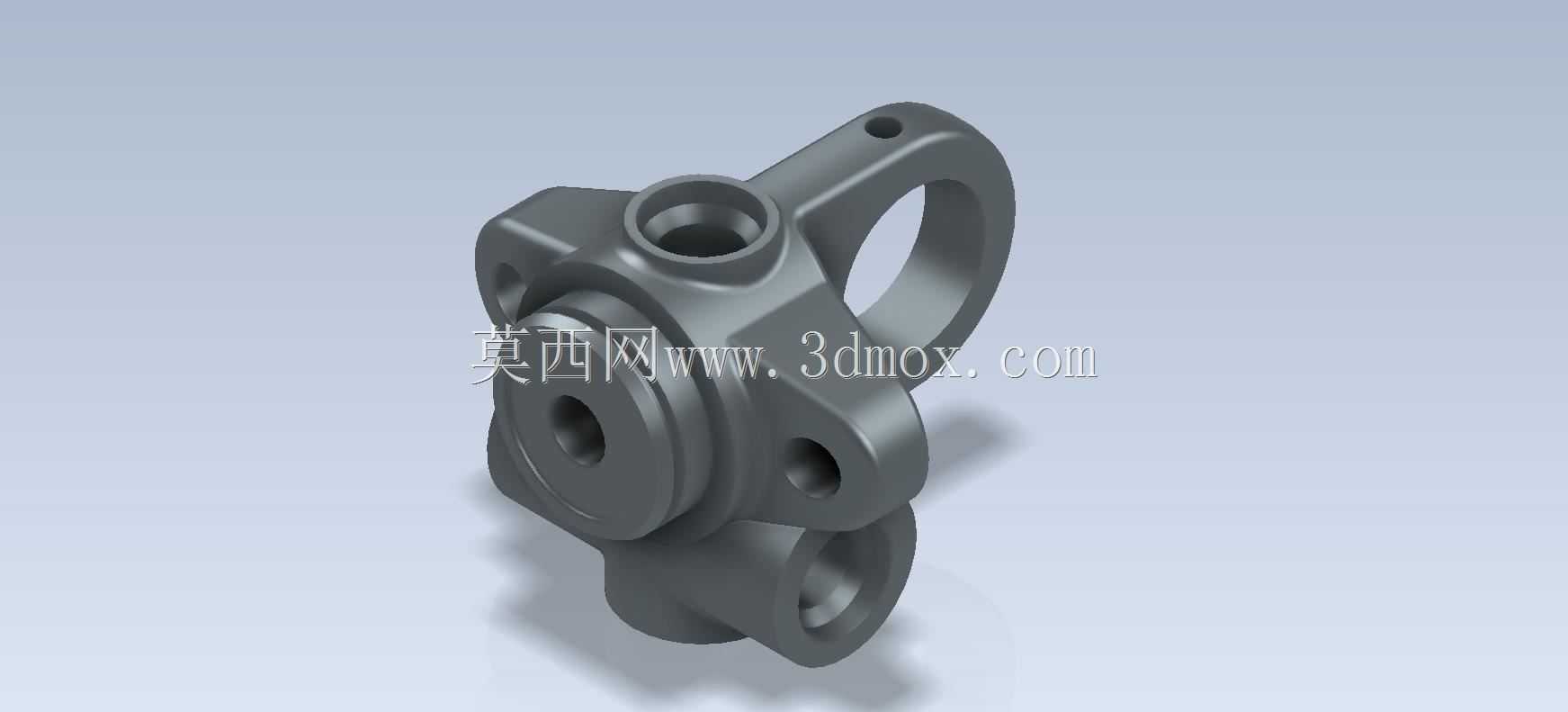

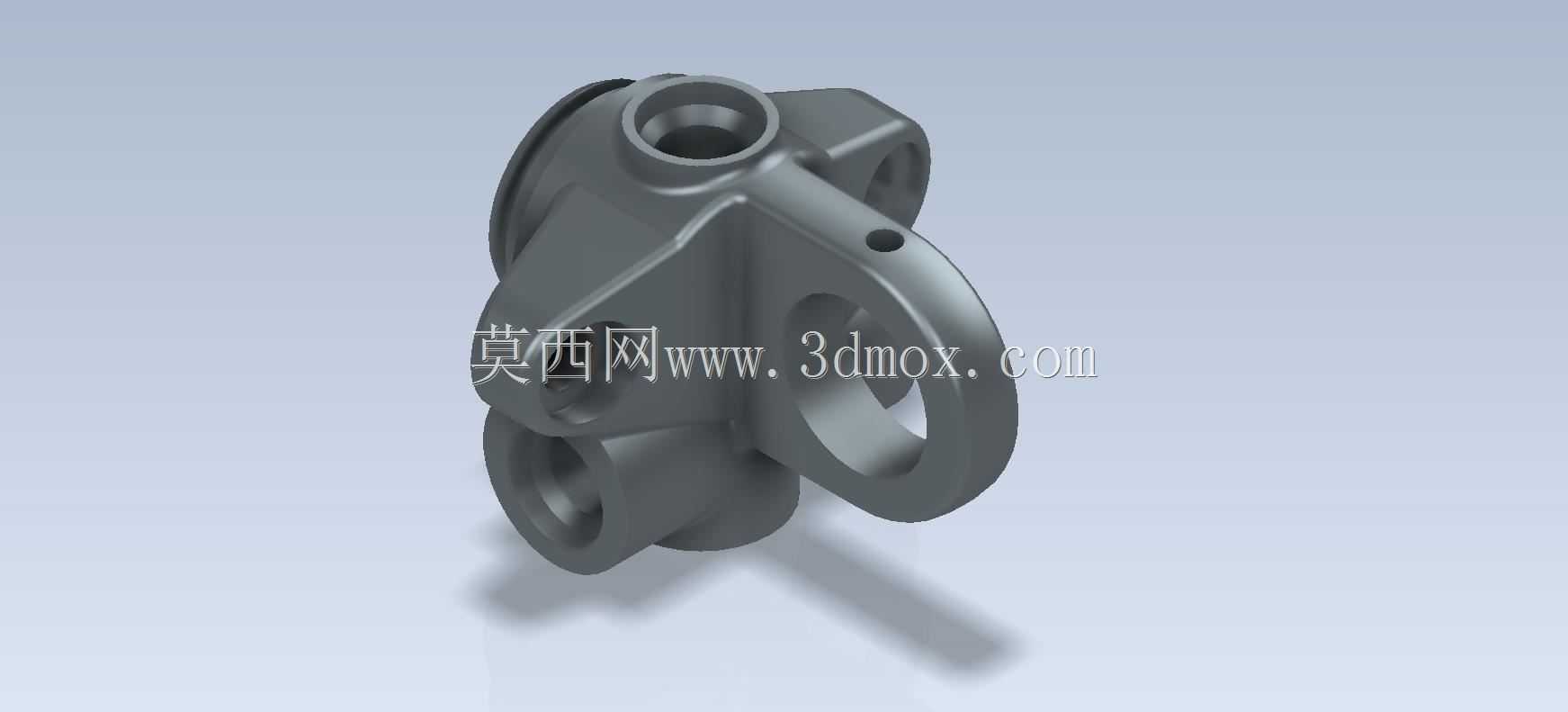

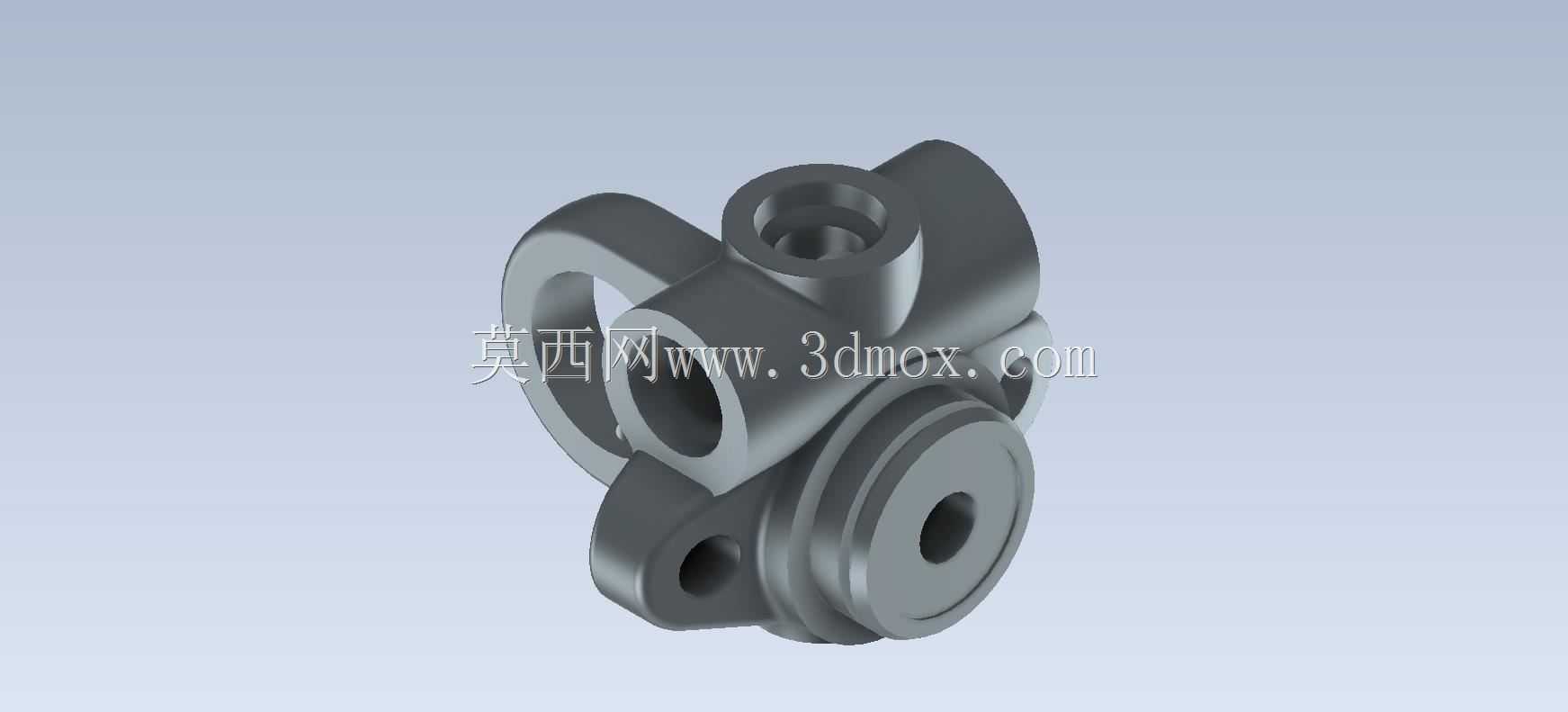

　　从功能特性上看，该构件主体采用一体化铸造成型后做机加工精加工，主体中心设置主流通孔，周向分布四个不同轴向的连接接口，其中一侧带吊耳式安装环，可通过螺栓穿过环孔将整个构件固定在设备基板或支架上，避免管路运行过程中因流体脉动产生构件移位。各接口的端面均设计有密封贴合面，可适配O型圈或平垫密封，接口内孔加工有内螺纹或卡套连接结构，能够匹配不同外径的硬管、软管连接需求，其中垂直于主体轴线的顶部接口可作为压力表、传感器的取压口，也可作为支路流体的输出端，下方的斜向接口可对接回流管路或排污管路，各通路在主体内部交汇但做了流道圆角过渡，减少流体转向时的阻力损失与紊流产生。

　　设计思路上，该结构优先考虑了集成化与安装便利性的平衡，没有采用传统方块式阀块的方正外形，而是将非配合区域做了圆弧过渡与减重处理，在保证壳体强度满足1.6倍额定工作压力的前提下，尽可能降低构件自身重量。侧面的安装吊耳与主体一体化成型，避免了额外焊接安装支架带来的变形与应力集中问题，吊耳的孔位中心与构件重心基本重合，安装后不会产生额外的偏载力矩。各接口的位置排布充分考虑了管路装配的操作空间，相邻接口的扳手空间预留充足，不会出现安装时工具与相邻接口干涉的问题，同时各接口的轴向角度经过优化，能够适配设备内部常见的管路走向，减少管路弯折的角度，降低管路装配应力。

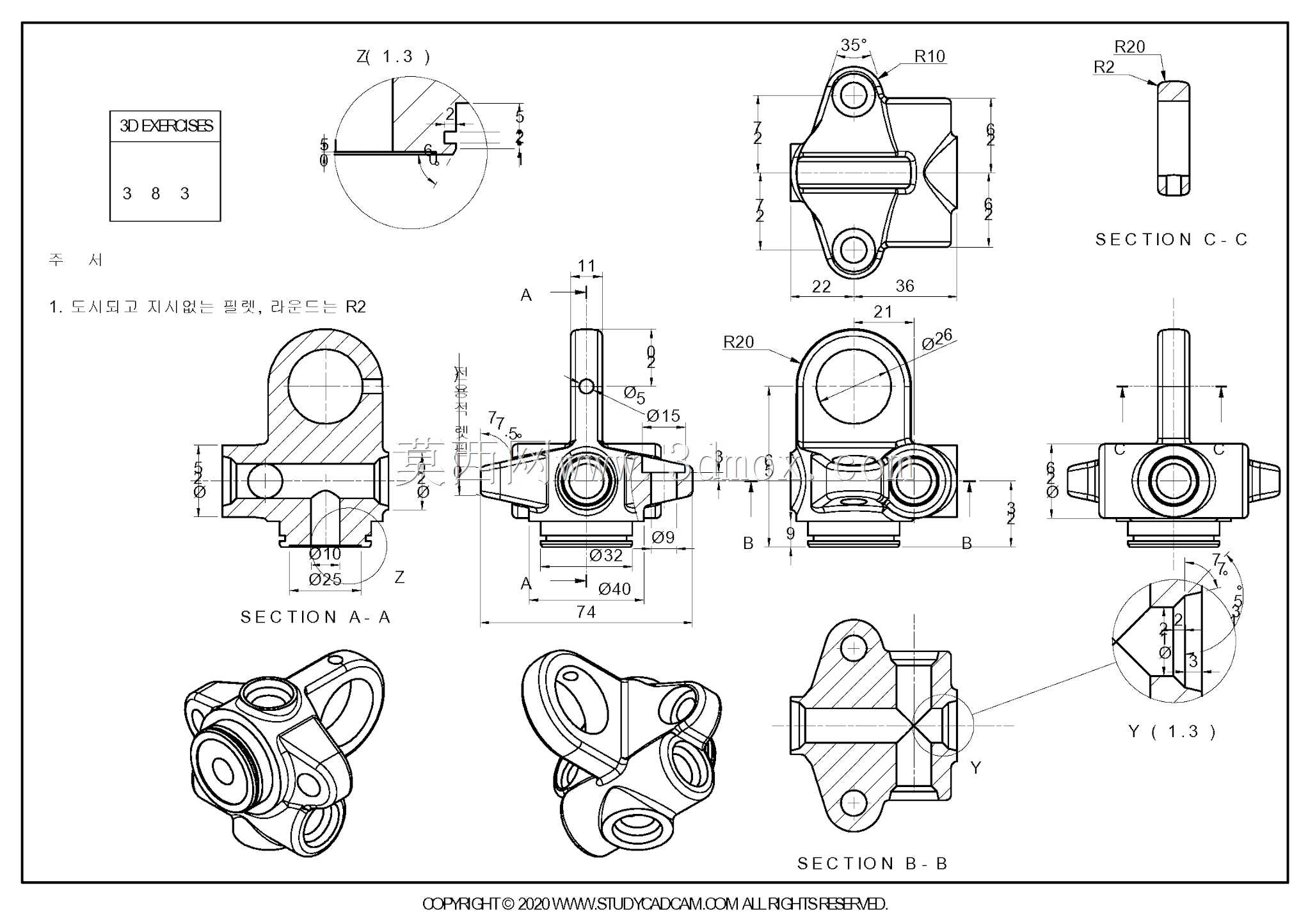

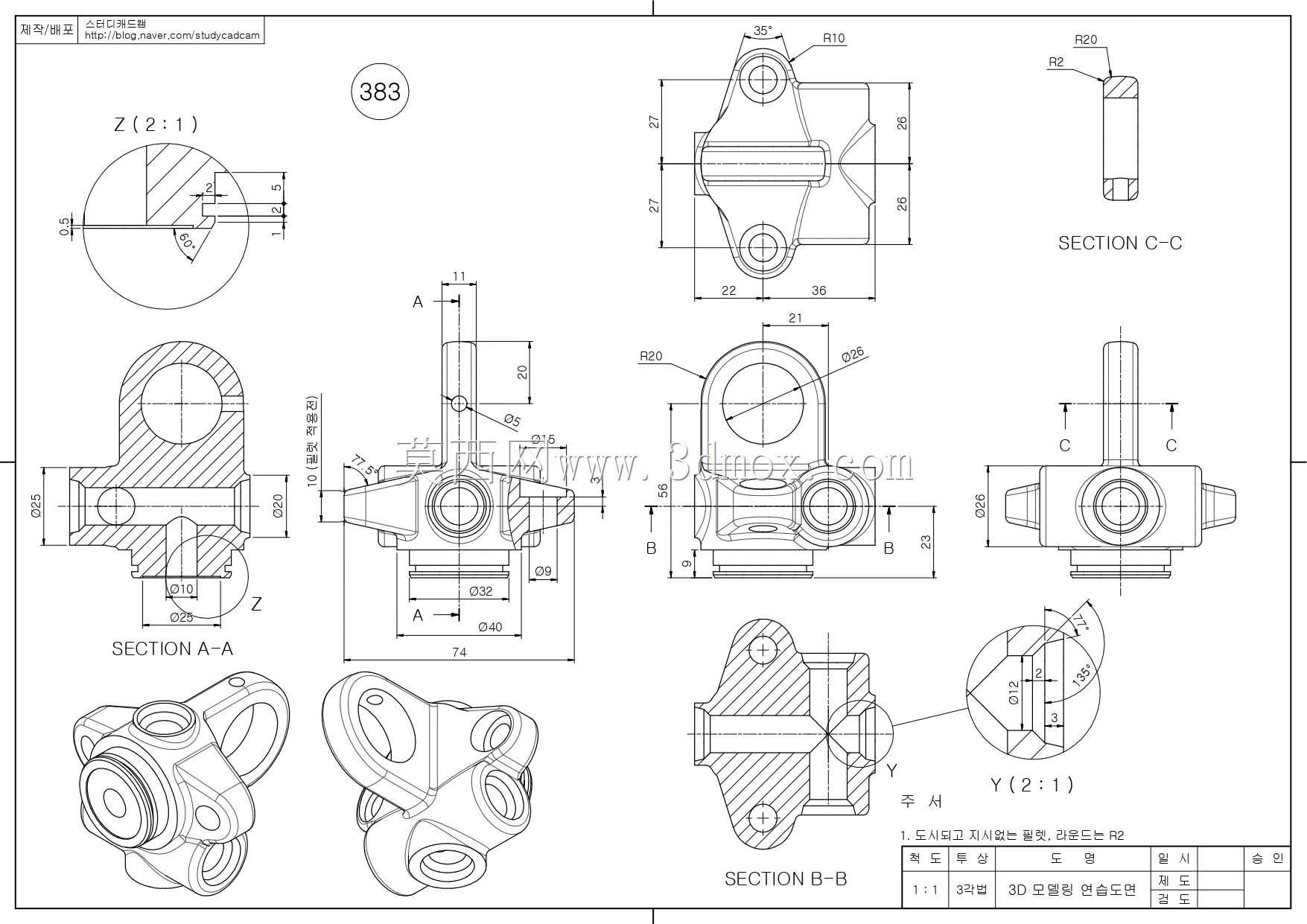

　　从外形尺寸与安装边界来看，该构件主体最大外轮廓直径约为70mm，不含接口的主体高度约为65mm，安装吊耳的中心孔距主体中心轴线的距离为38mm，安装孔直径适配M6的固定螺栓，各接口的公称通径为8mm，可适配通径6-10mm的管路连接。安装时需要保证构件固定端的安装面平面度不大于0.1mm，避免安装后壳体产生变形导致内部流道错位或密封面贴合不严，各外接管路装配时需要保证与接口的同轴度不大于0.5mm，避免侧向力作用在接口处导致长期使用后出现裂纹。在实际选型应用中，该构件适合额定工作压力不超过1.6MPa的流体回路，工作介质可为液压油、压缩空气、常温清水等无强腐蚀性的流体，若用于腐蚀性介质场景，可更换为不锈钢材质的同结构构件。

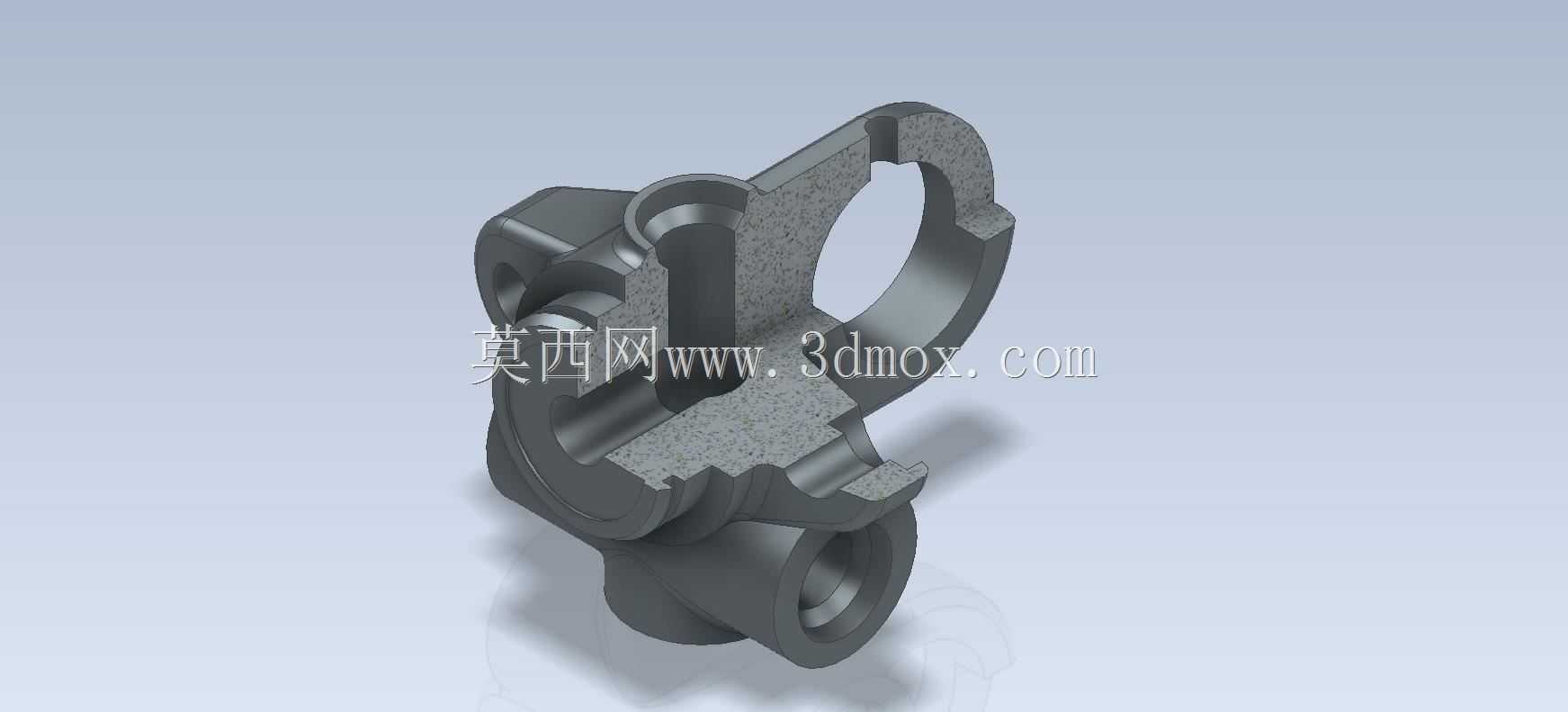

　　在建模过程中，这类零件需要重点关注各内部流道的相交处的圆角处理，避免锐角结构导致的应力集中，同时各密封面的粗糙度需要达到Ra1.6以上，保证密封效果。安装吊耳与主体的衔接处需要做加强筋过渡，避免吊装或固定时出现应力断裂，各接口的螺纹加工深度需要满足连接强度要求，同时不能过深导致螺纹穿透壳体造成泄漏。整体结构没有复杂的曲面特征，适合采用铸造加机加工的工艺生产，批量生产时成品率高，加工成本较低，能够满足通用流体设备的配件替换与新装需求。
