多安装位L型钣金通讯设备固定支架

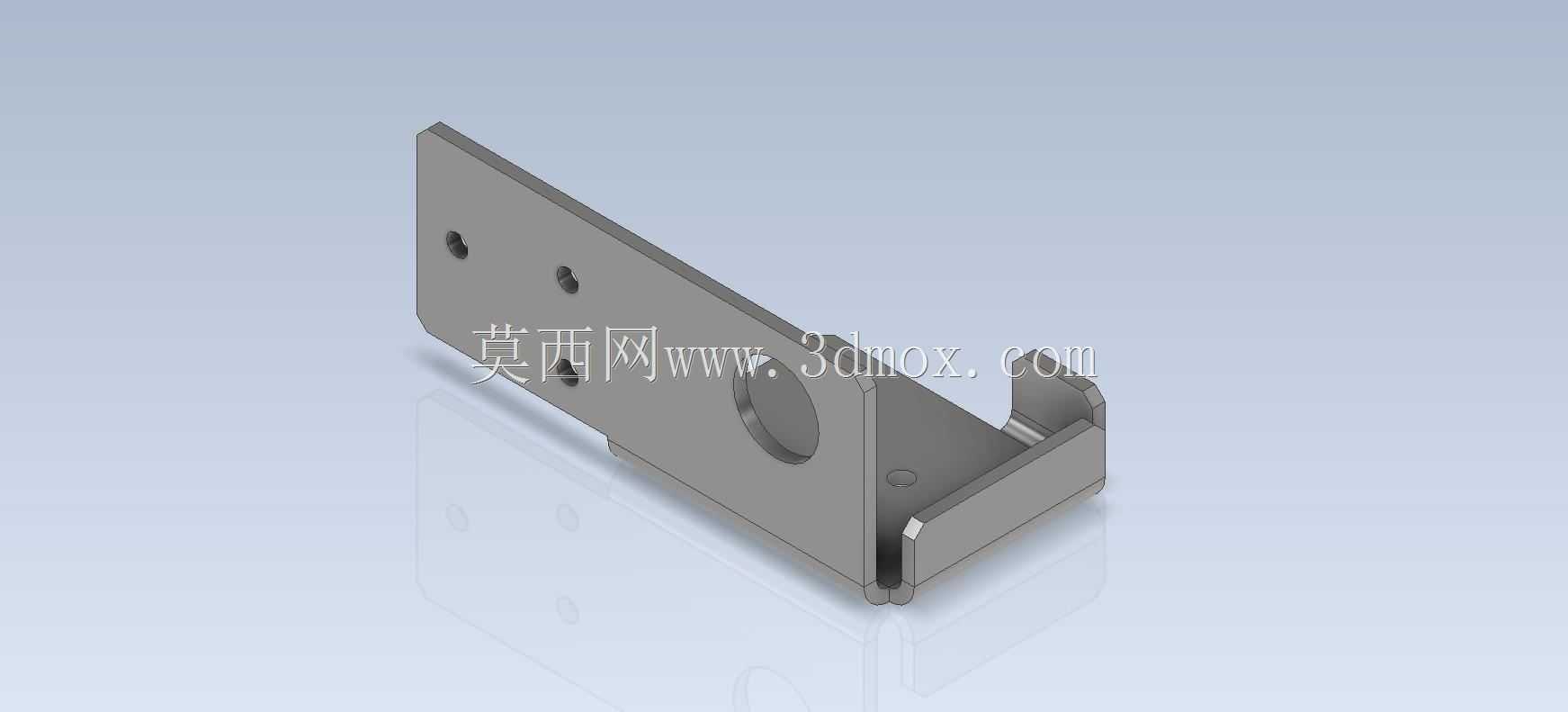

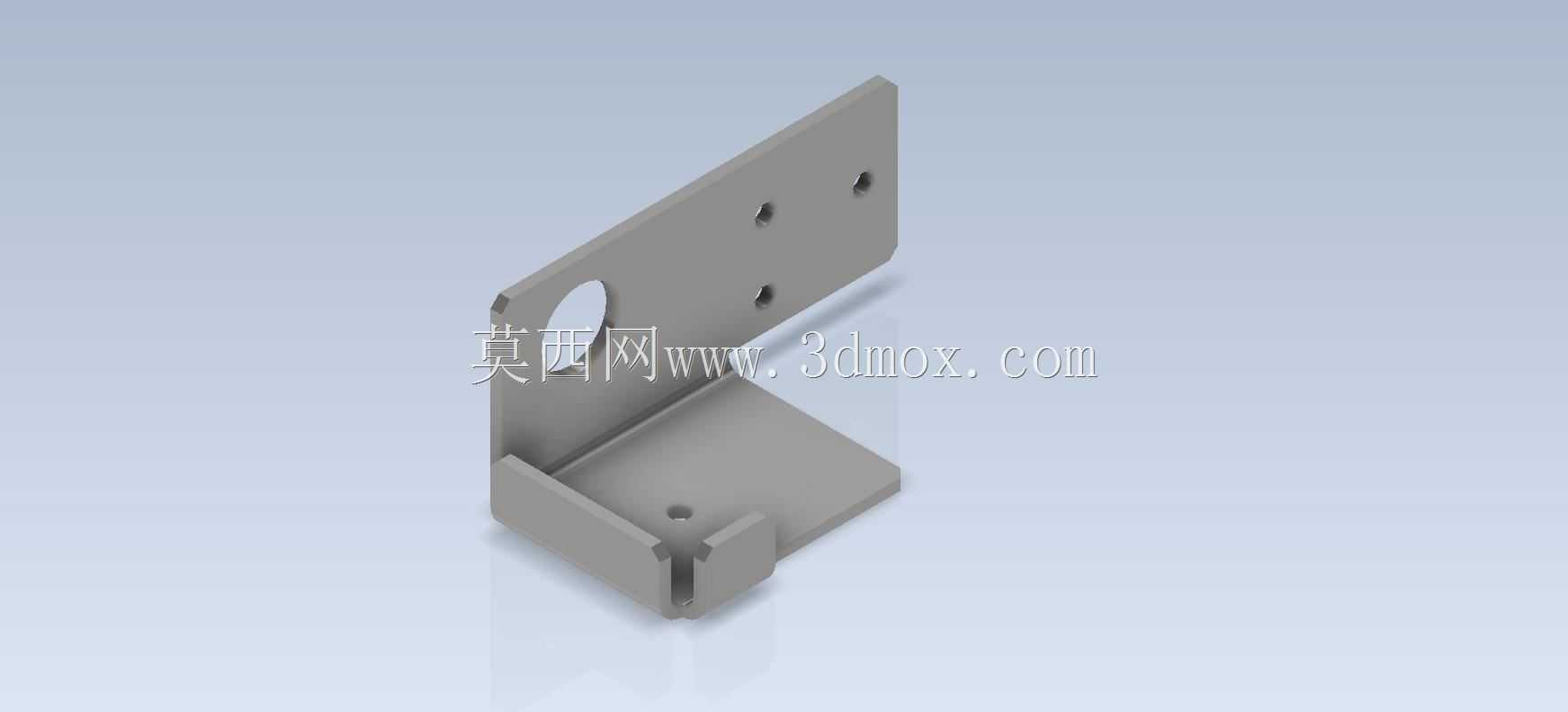

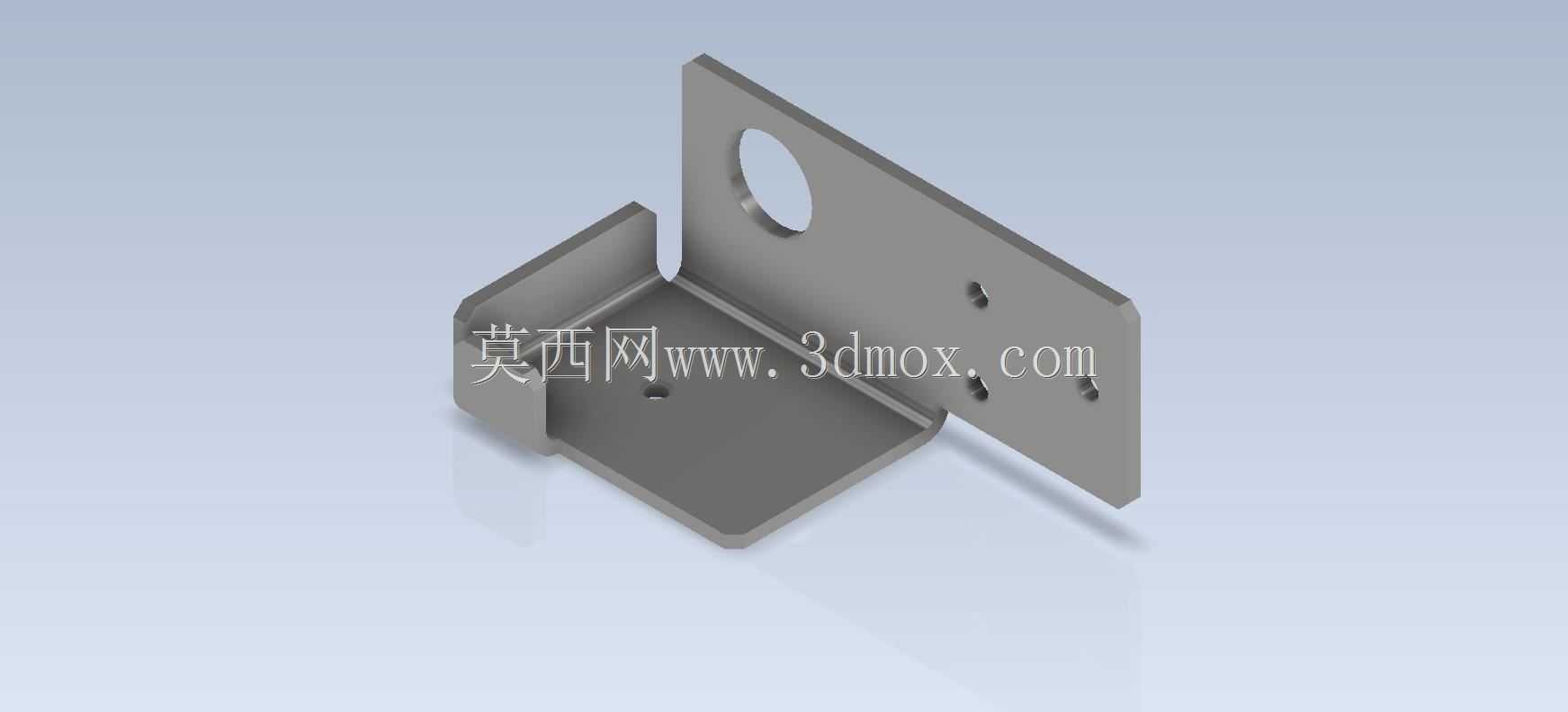

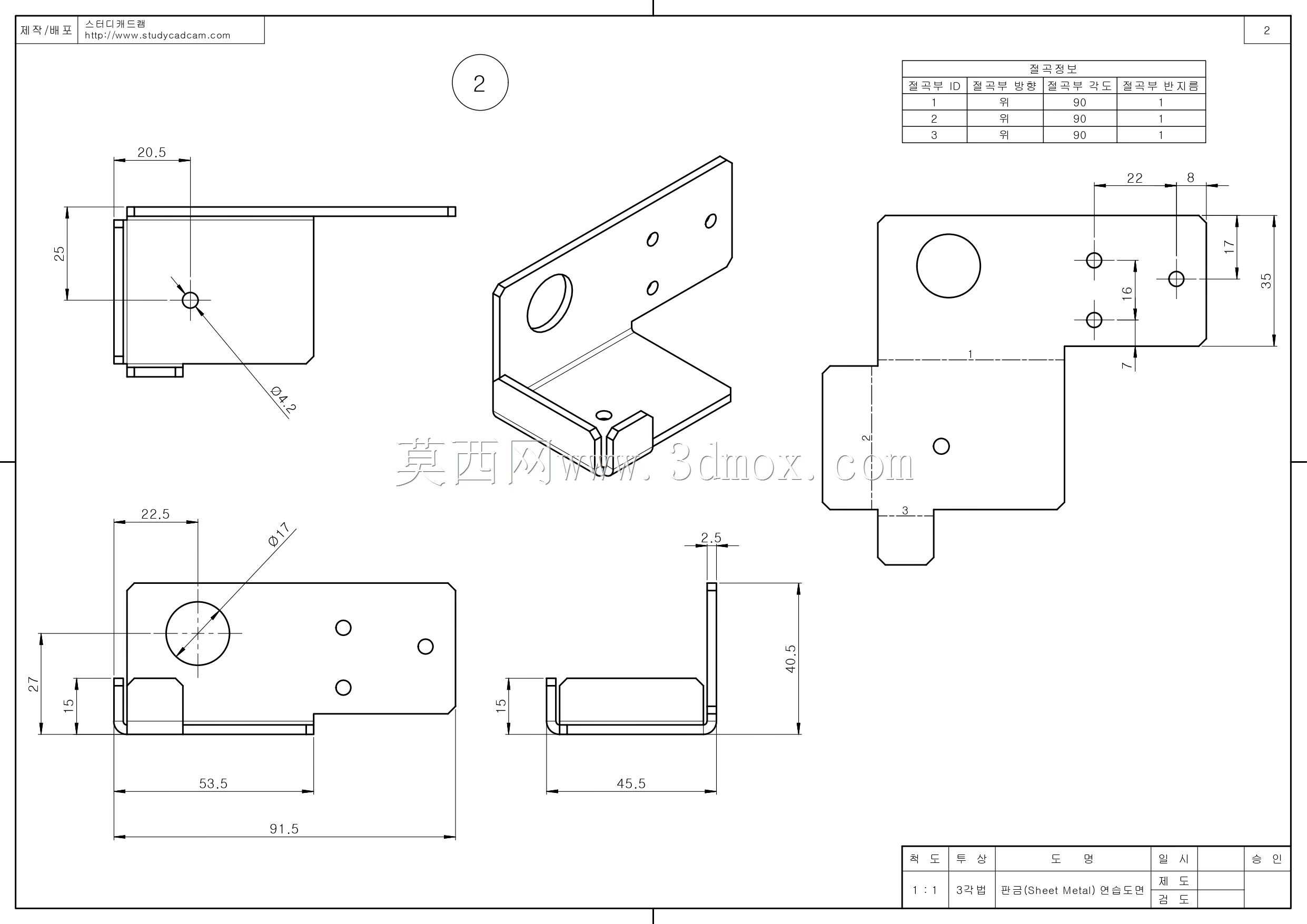

　　这款L型折弯钣金支架，是通讯设备内部组件安装、小型通讯终端外设固定场景里的典型支撑构件，日常在壁挂式通讯中继盒、户外小型信号放大器、机柜内通讯模块的安装作业中十分常见，主要承担承载、定位、隔振的基础作用，避免通讯板卡、信号模块直接贴合安装面出现散热不畅、装配错位、受外力磕碰损坏的问题。从结构设计逻辑来看，整体采用单块钣金板材经落料、冲孔、两次折弯成型，没有额外的焊接拼接工序，能有效控制加工成本，同时避免焊接变形带来的形位公差超差问题，适合批量冲压生产，成型后构件的一致性较好，能满足通讯设备批量装配的公差要求。底板部分为平整承载面，设计了两个小型沉头安装孔，装配时可使用沉头螺钉将支架整体固定在设备壳体、机柜安装梁或者墙面预埋板上，

　　沉头孔的设计能保证螺钉安装后端面不突出底板平面，避免放置在底板上的通讯组件出现搁放不平、被螺钉顶伤的问题，底板的边缘做了小尺寸折边处理，既提升了底板的抗弯刚度，避免长期承重出现中部下凹变形，也能去除板材裁切后的锐边，防止装配作业时划伤操作人员、划破通讯线缆的绝缘层。垂直立板部分是核心的功能安装面，上方设置了一个大尺寸圆形过孔，主要用于通讯线缆的穿设、或者带圆柱定位结构的通讯模块的定位插接，孔边做了去毛刺处理，避免穿线时割破线缆屏蔽层影响信号传输稳定性；立板上分布的四个不同孔径的小圆孔，对应不同规格通讯模块的安装螺柱位置，可兼容多款同安装尺寸区间的信号处理板、接口转接模块的固定需求，无需针对单一模块单独开模制作支架，

　　提升了构件的通用适配性。立板与底板的折弯连接处采用了工艺圆角过渡，避免折弯处出现应力集中导致板材开裂，同时折弯内角的尺寸匹配常规钣金折弯的下模开口参数，加工时无需特殊定制模具，普通数控折弯机即可完成成型作业。从安装边界来看，支架整体占用的安装空间紧凑，垂直立板的高度与底板的进深比例经过优化，既保证立板有足够的安装孔位布置空间，也不会因为进深过大占用过多设备内部的走线空间，安装时底板贴合基准面后，立板的垂直度公差控制在钣金件常规的IT14级精度范围内，能保证安装在立板上的通讯模块接口位置准确，与外部线缆对接时不会出现插头偏斜、插接受力不均导致的接口损坏问题。在实际使用场景中，这类支架还可搭配橡胶减震垫使用，在底板与安装面之间、

　　模块与支架安装面之间加装薄型橡胶垫，就能抵消设备运行时的轻微振动，避免通讯模块受振动出现焊点松脱、接触不良的故障。板材厚度选用常规通讯五金件的通用厚度，兼顾刚度与轻量化要求，不会因为板材过薄导致安装后出现晃动，也不会因为板材过厚增加不必要的整机重量、提升材料成本。立板上的孔位间距按照通讯模块的通用安装孔距规范设计，适配市面多数小型通讯组件的安装尺寸，在非标设备改造、旧通讯设备维修替换时，也能直接作为替代件使用，无需额外进行孔位二次加工。
