圆柱套接式通讯线路连接锁紧构件

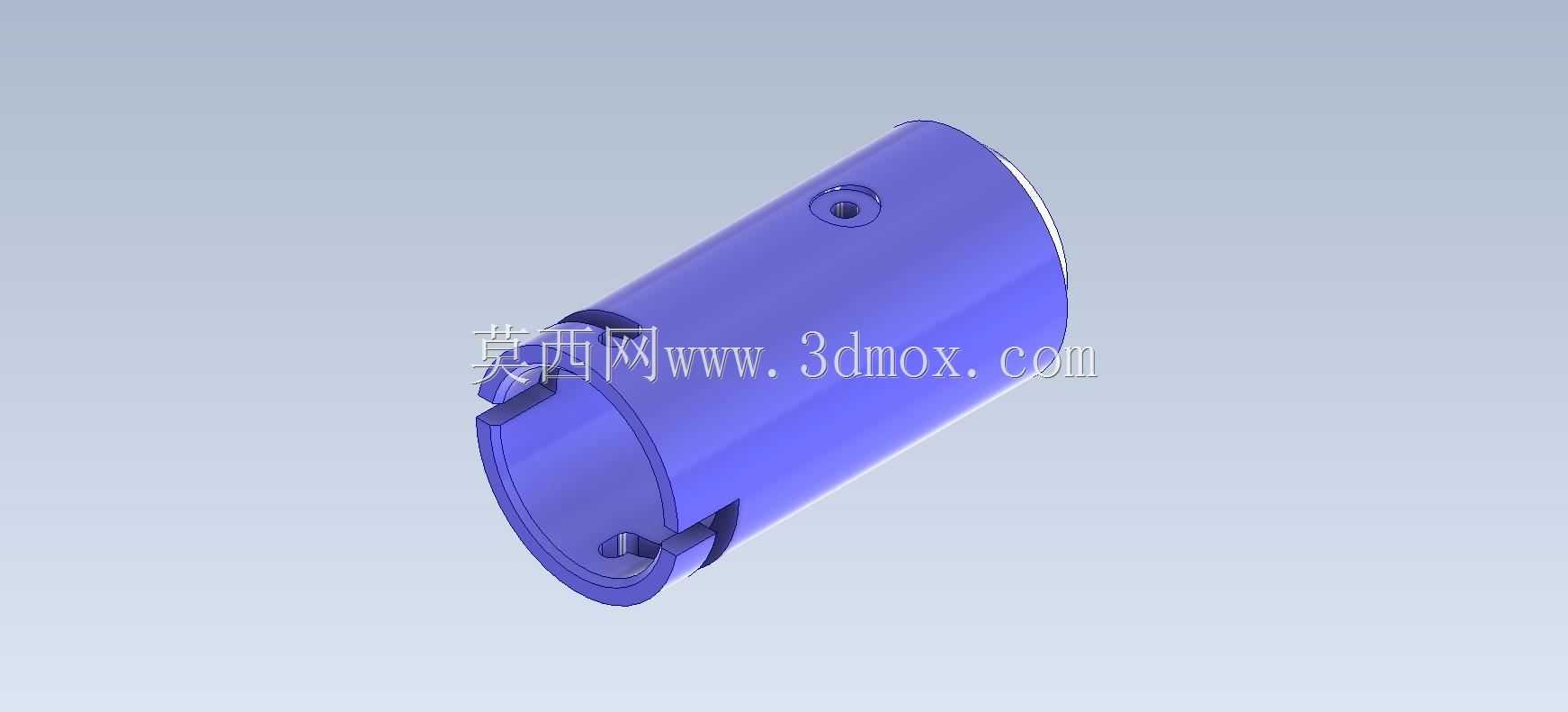

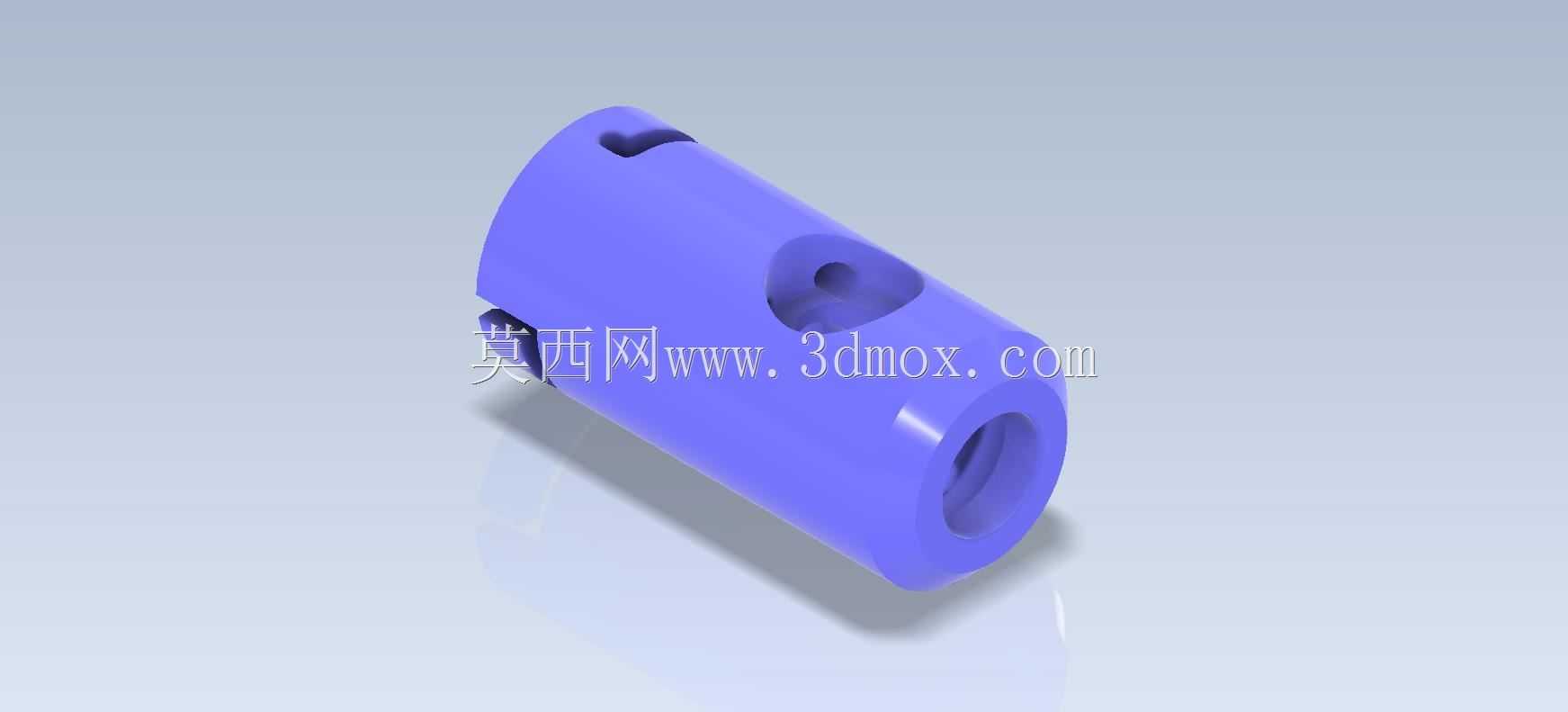

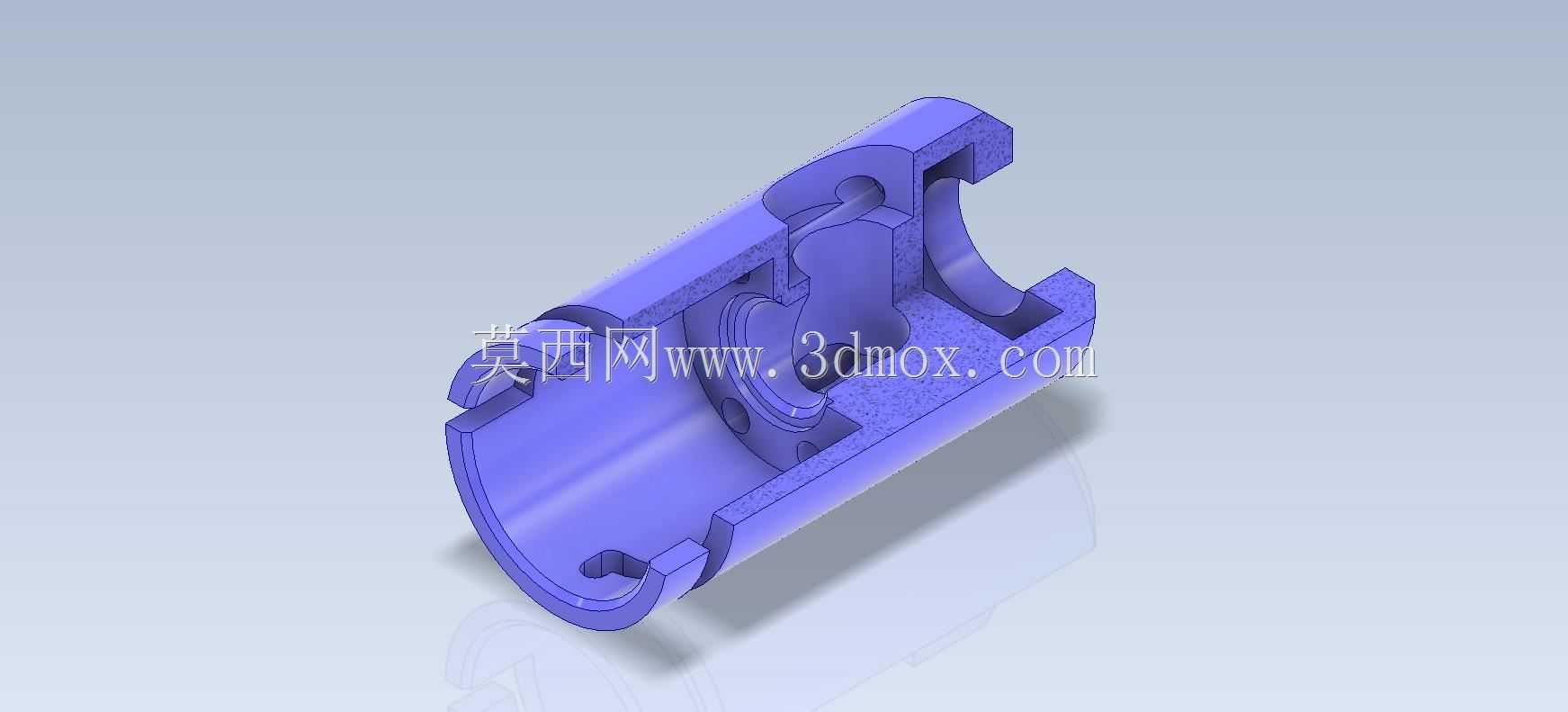

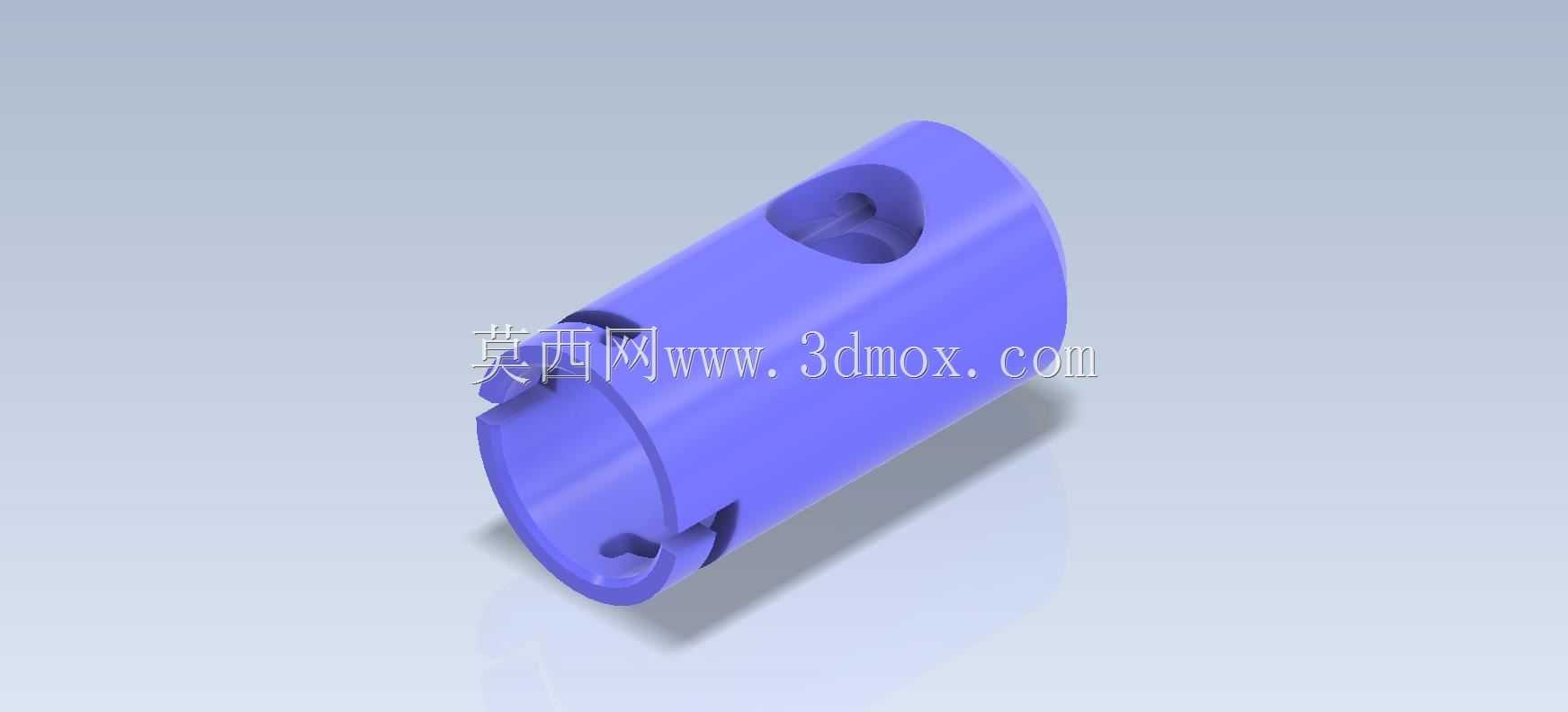

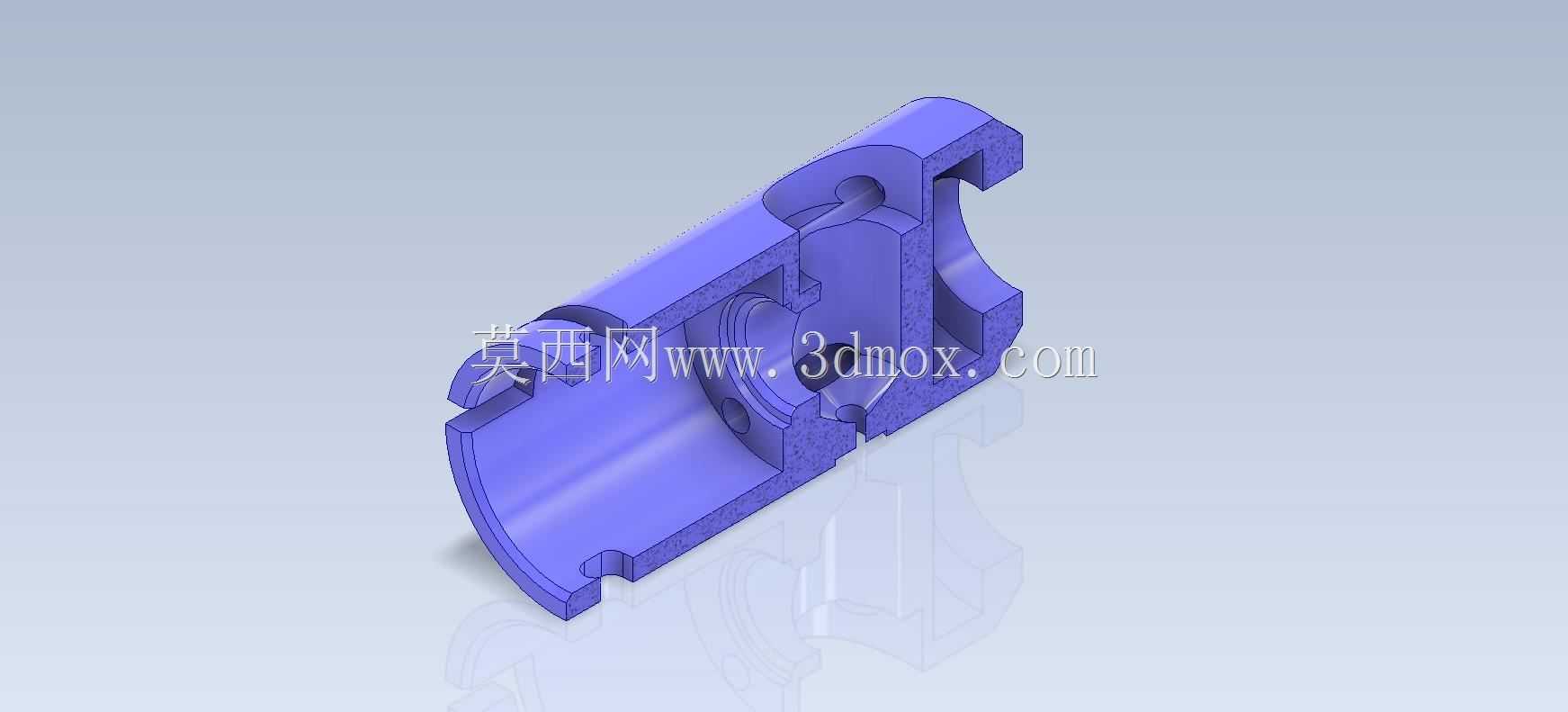

　　这类圆柱套接构件主要应用在通讯布线场景里，不管是户外架空通讯线缆的中段接续，还是机房内部走线的节点固定，都能见到同结构零件的身影。实际使用时，构件的中空内腔用来穿入通讯线缆的内芯或者硬质绝缘套管，侧壁的开孔是锁紧结构的安装位，装入顶丝或者弹性卡销之后，就能把穿入内腔的线缆与构件牢牢固定，避免线缆受外力拉扯时出现松脱、芯线错位的问题，相比传统的胶带缠绕或者扎带固定，这种刚性套接的结构抗振动性能更强，在有设备持续运行、存在长期微幅振动的通讯基站或者工业通讯布线场景里，连接可靠性会高出不少。从结构设计的角度看，整体采用圆柱外形不是随意选择的，圆柱外圆在批量加工时可以直接用车床一次装夹完成外圆、内孔的粗精加工，同轴度容易保证，

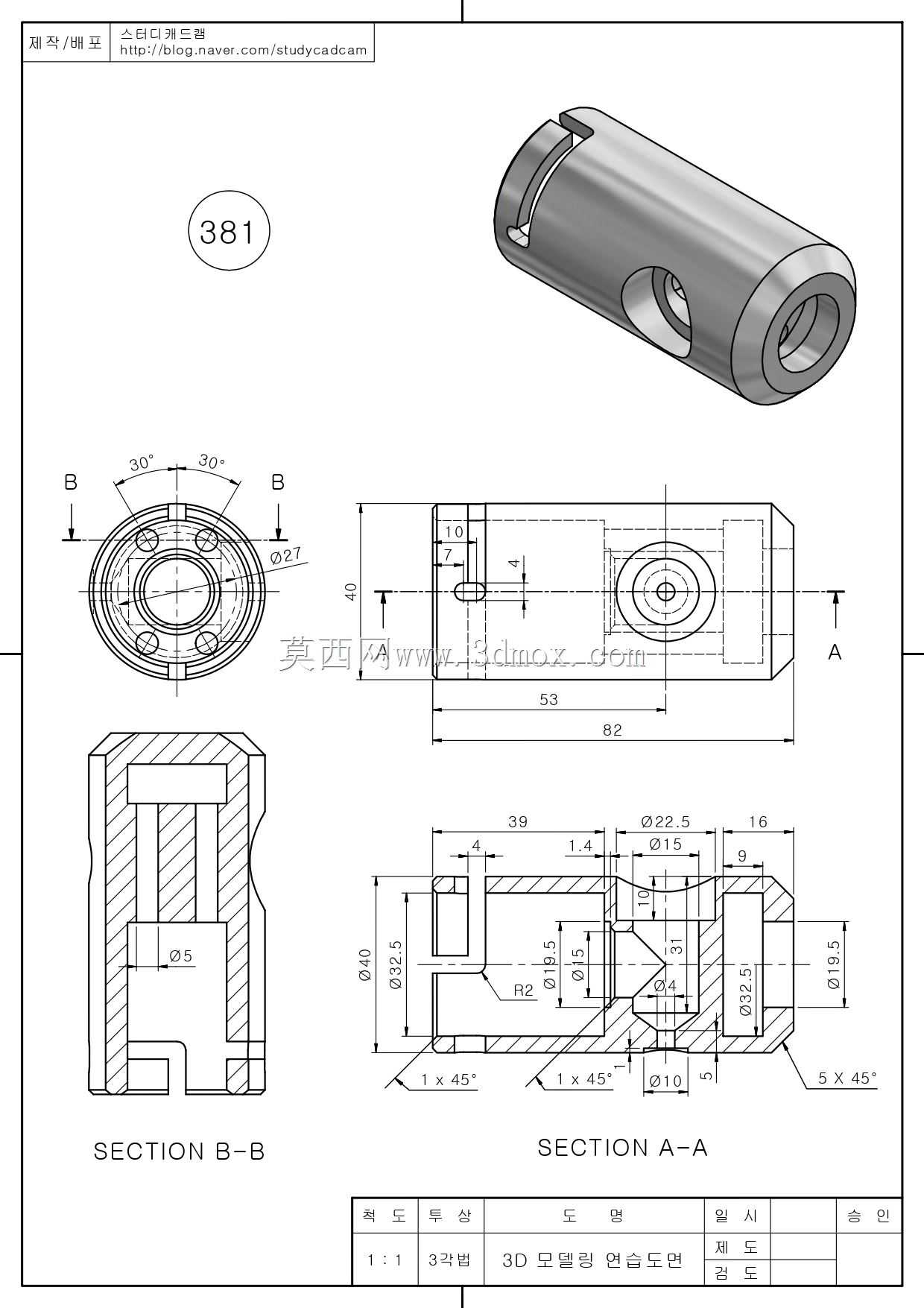

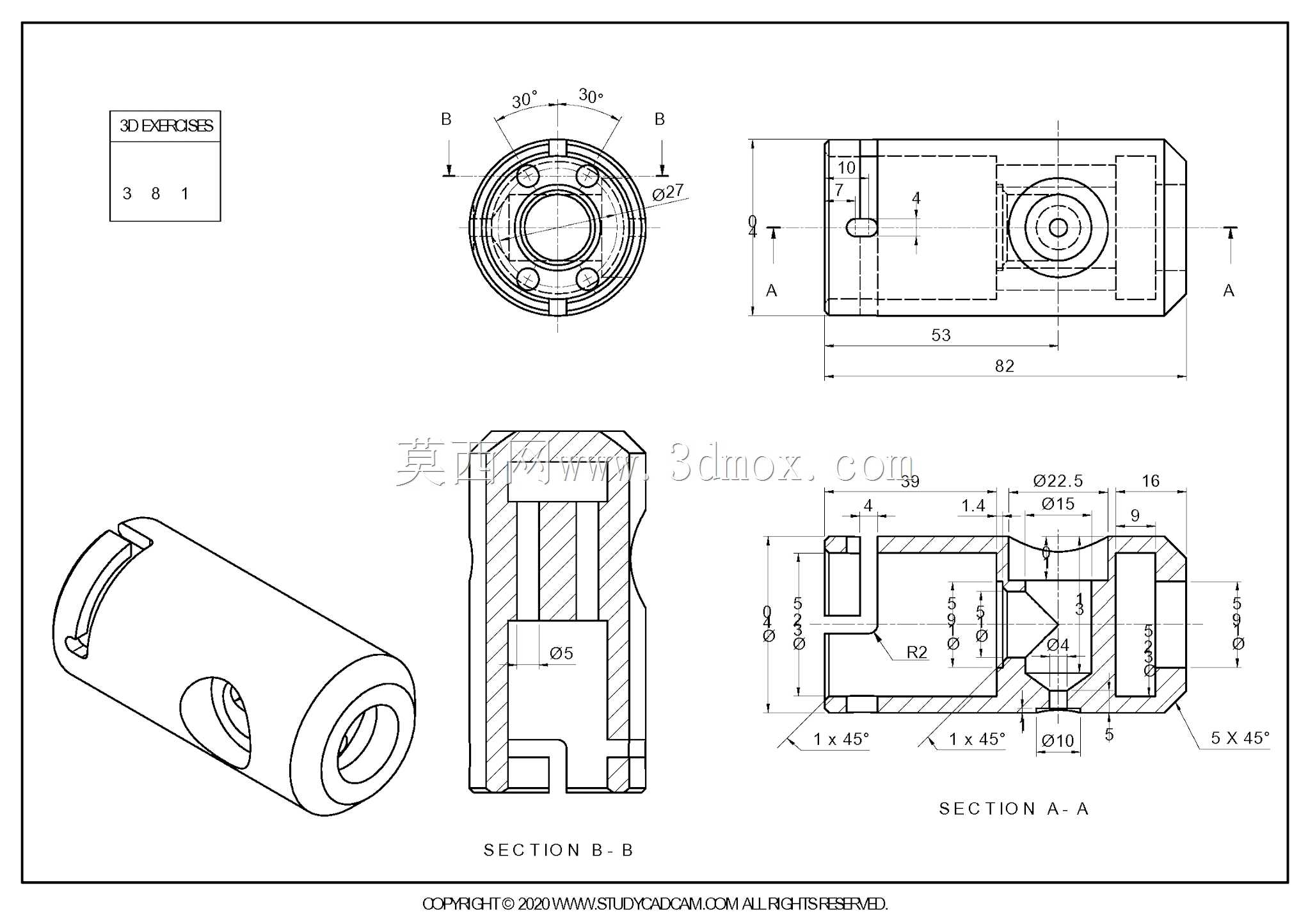

　　后续如果需要在构件外部加装防护套或者固定卡座，圆柱面的适配性也更好，不需要做额外的仿形加工。侧壁的开孔位置做了局部沉台设计，这个细节是为了让装入的锁紧件端面不会突出构件外圆，避免安装时和相邻的布线构件、防护外壳产生干涉，构件端部的小缺口是定位结构，和配套卡座上的凸台配合之后，能限制构件自身的周向转动，避免长期使用过程中构件跟着线缆扭转，磨伤内部芯线的绝缘层。做三维建模的时候，首先要确定内孔的通径尺寸，这个尺寸直接决定了能穿过的线缆最大外径，设计时要留够0.3到0.5毫米的装配间隙，方便线缆穿入，同时间隙不能过大，不然锁紧时线缆会出现偏斜，导致芯线对接错位。外圆尺寸要和配套的固定卡座内孔匹配，两者的公差配合选间隙配合H7/h6就足够，

　　既方便拆装维护，又不会出现过大的旷量。侧壁锁紧孔的位置要避开构件两端的应力集中区域，距离端面至少保留一个壁厚的距离，避免锁紧时受力导致端部开裂，孔的深度要根据选用的锁紧件长度确定，保证锁紧件顶紧线缆时，螺纹部分有足够的啮合长度，不会出现滑牙失效。安装边界方面，这类构件一般是成组排布在通讯接线排或者线缆接续盒里，相邻两个构件的中心距要大于外圆直径加2倍的操作空间，也就是至少留出5毫米以上的间隙，方便用螺丝刀拧动顶丝完成锁紧操作，构件轴向的安装空间要比自身长度长8到10毫米，给两端线缆的弯曲预留余量，避免线缆弯折半径过小导致芯线折断。另外，构件的内孔边缘做了0.2毫米的倒角，这个细节很容易被忽略，实际穿线的时候，

　　没有倒角的内孔边缘很容易刮伤线缆的绝缘层，时间长了绝缘层破损会引发线路短路或者信号干扰的问题，倒角处理之后既能引导线缆顺利穿入，又能保护绝缘层不受损伤。这类构件虽然结构不复杂，但是在通讯线路里属于基础的连接保障零件，设计时每一个尺寸细节都要结合实际装配和使用场景调整，不能只照着几何形状画模型，要考虑加工可行性、装配便利性和长期使用的可靠性，比如壁厚的选择，不能为了省材料做的过薄，要保证锁紧时的结构强度，同时也不能过厚导致整体重量增加，给架空布线的支撑结构带来额外负载，一般这类尺寸级别的构件，壁厚保持在3到4毫米就能满足绝大多数场景的强度要求。
