铰接式双向连接夹紧座结构设计

项目分类:通用五金配件 发布时间:2022-07-14 ID:677335
  • 铰接式双向连接夹紧座结构设计
  • 铰接式双向连接夹紧座结构设计
  • 铰接式双向连接夹紧座结构设计
  • 铰接式双向连接夹紧座结构设计
  • 铰接式双向连接夹紧座结构设计

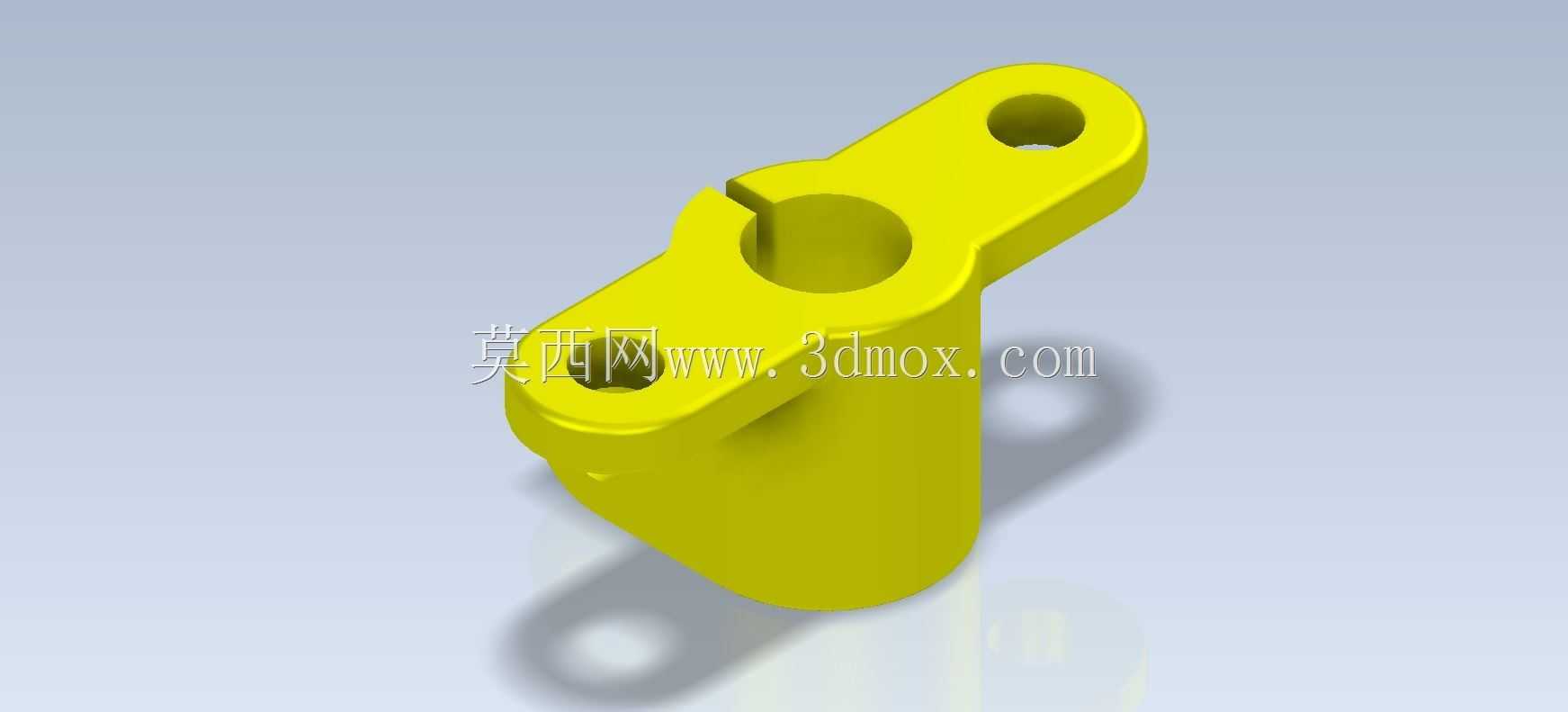

  这类铰接夹紧连接座在轻工自动化输送线、小型工装夹具调整机构、通讯设备安装支架、民用五金连接结构中应用十分广泛,核心作用是实现两个正交方向杆件的铰接固定与角度锁止,替代传统的焊接固定或多零件拼接结构,减少装配环节的零件数量,提升现场调整的便捷性。从结构功能来看,零件上部为带开口槽的双耳式夹座结构,中间设置大直径通孔用于穿装主支撑轴,开口槽的设计让夹座具备一定的弹性变形量,当开口侧的锁紧螺栓拧紧时,夹座内孔会产生均匀的收缩变形,抱紧穿入的轴件,实现沿轴轴向位置与周向角度的双重锁止,这种结构相比顶丝锁紧的方式,接触面积更大,锁紧力分布更均匀,不会在轴件表面产生顶丝压痕,反复调整位置后也不会损伤轴的表面精度,适合需要频繁调整工位的设备场景。

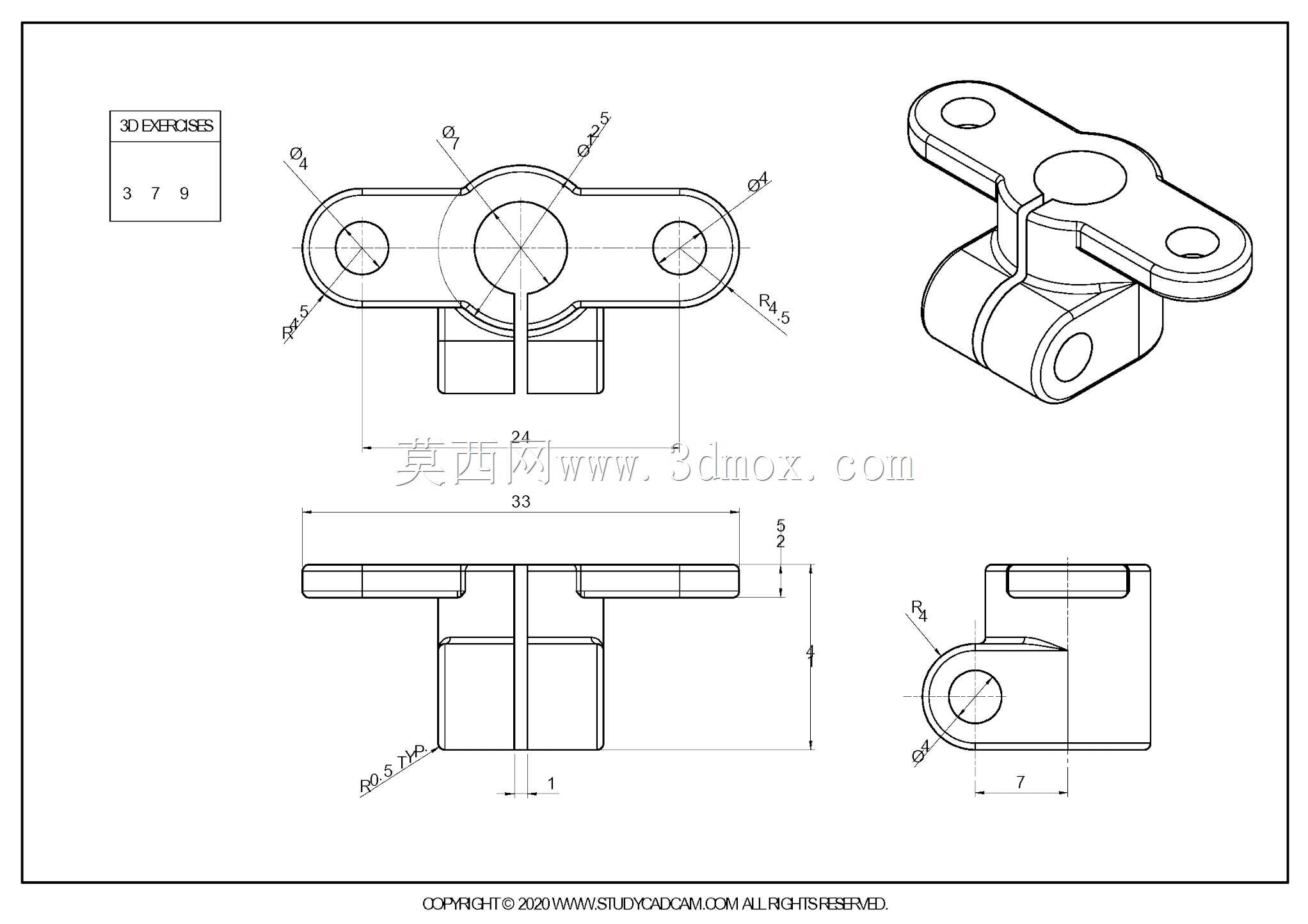

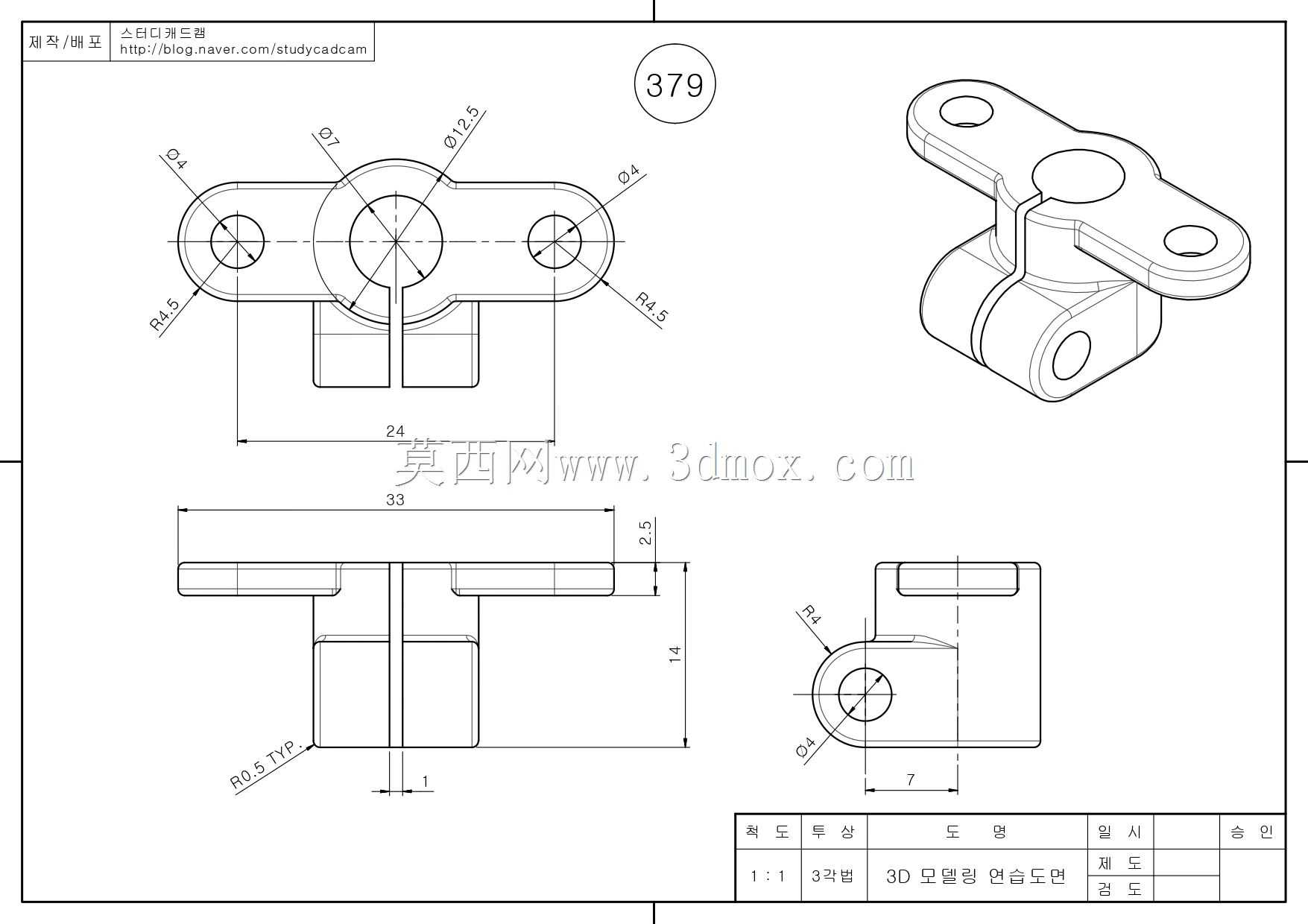

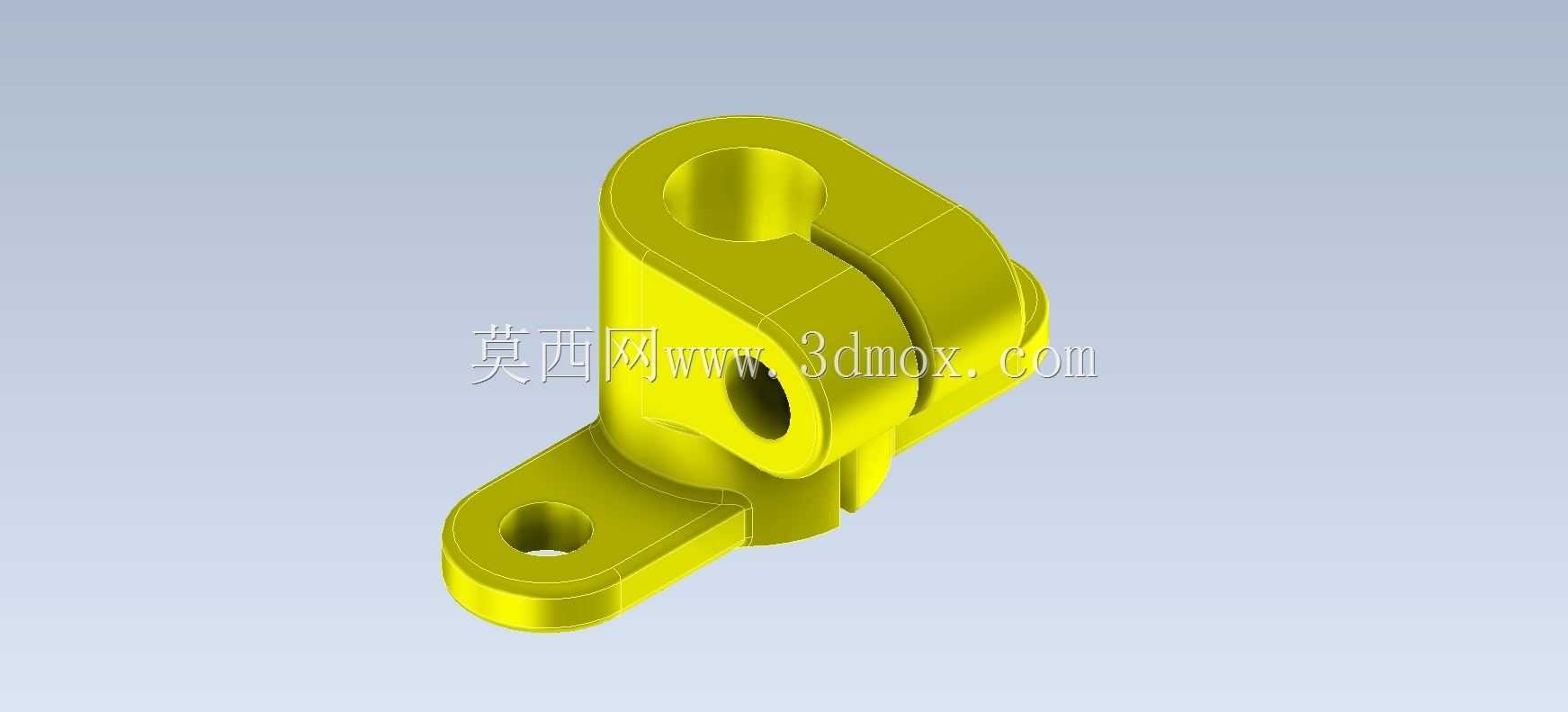

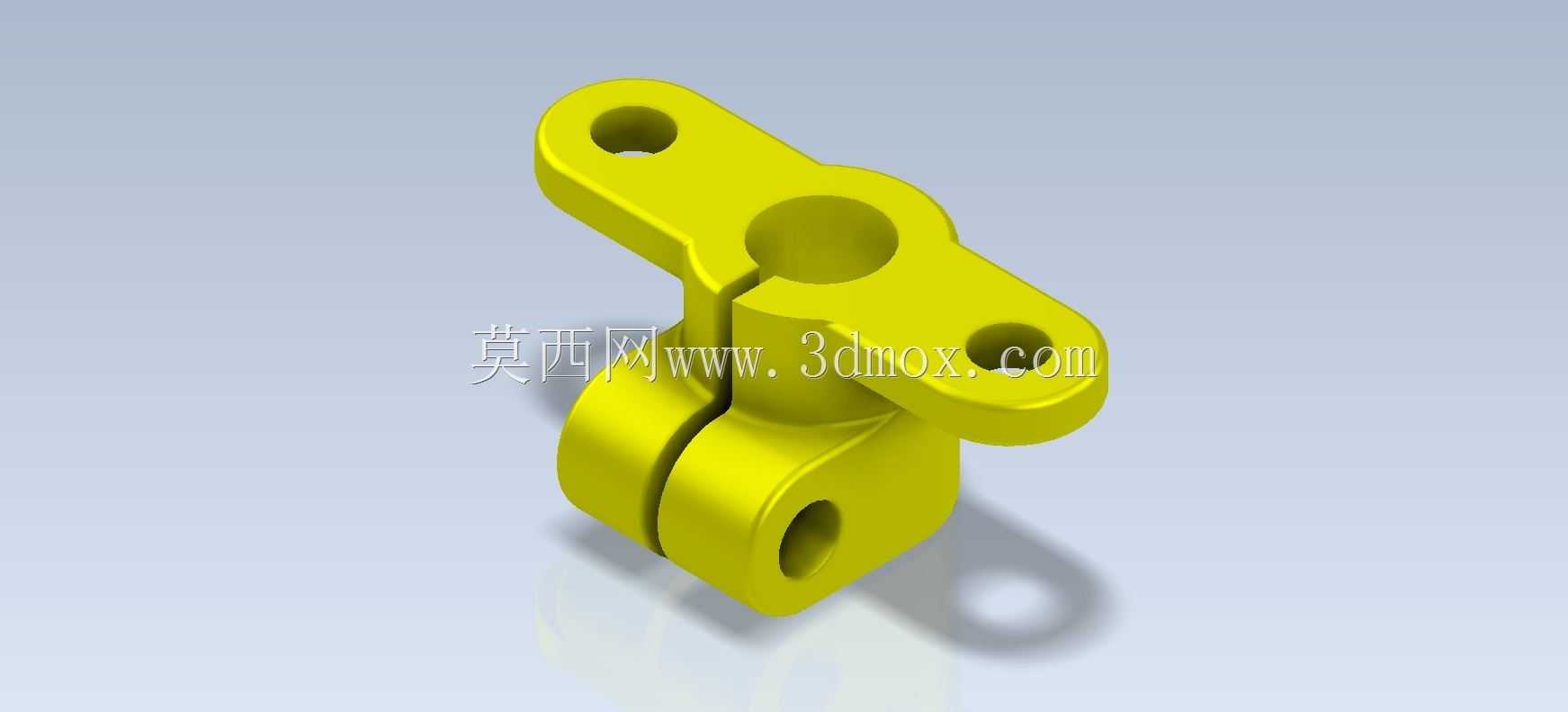

  上部夹座向两侧延伸出两个带安装孔的支耳,支耳上的小孔用于安装辅助连杆或者限位挡片,两个支耳呈对称分布,受力时可以将载荷均匀传递到夹座主体,避免单侧受力导致的夹座偏斜、锁紧失效问题。零件下部为单耳铰接结构,设置有垂直于上部主孔方向的通孔,用于穿装铰接销轴,连接下方的摆臂或者支撑杆件,上下两个孔的轴线呈空间垂直状态,可以实现两个正交方向的转动自由度,在需要多维度调整的支架结构中,这种结构可以减少转接零件的使用,让整体结构更加紧凑。从设计思路层面,建模时首先需要确定上下两个铰接孔的中心距,这个尺寸直接决定了连接座的摆动范围,中心距过小会导致铰接转动时上下零件发生干涉,中心距过大则会增加整体结构的占用空间,同时降低零件的整体刚性,

  需要根据实际安装的杆件直径、所需摆动角度来核算合理的中心距数值。上部夹座的开口槽宽度需要根据材料的弹性模量、所需的锁紧抱紧力来计算,槽宽过大会导致夹座刚性不足,锁紧时变形量过大容易产生塑性变形,槽宽过小则会导致收缩量不足,无法提供足够的抱紧力,一般开口槽的宽度设置在2-3mm,配合螺栓锁紧时可以产生足够的变形量同时保证夹座的结构强度。上下两个铰接孔的公差需要根据配合性质选择,上部用于抱紧的主孔在自由状态下的尺寸要比配合轴的直径大0.1-0.2mm,保证轴件可以顺利穿入,锁紧后内孔收缩可以实现间隙为零的过渡配合;下部的铰接孔需要与销轴采用间隙配合,保证铰接转动时的灵活性,同时间隙不能过大避免铰接处产生晃动,

  一般选择H8/f7的配合公差即可满足大部分场景的使用需求。安装边界方面,需要注意上部夹座的外轮廓尺寸,夹座两侧支耳的外伸长度决定了安装时所需的侧向空间,在排布相邻结构时需要预留出支耳的安装空间,同时预留锁紧螺栓的操作空间,开口槽处的锁紧螺栓安装位需要考虑扳手的操作空间,避免装配时扳手与周边结构发生干涉。下部单耳结构的厚度需要根据所承受的铰接载荷来核算,厚度过小会导致铰接处的剪切应力超过材料许用应力,发生断裂失效,厚度过大则会增加零件重量,同时导致铰接处的摩擦阻力增大,转动不灵活。零件的所有棱边都做了圆角过渡处理,避免应力集中,尤其是在开口槽的根部、上下结构的连接处,圆角的设置可以大幅降低应力集中系数,提升零件的疲劳强度,在反复受载的场景下可以有效延长零件的使用寿命。这类零件一般采用铝合金或者工程塑料制作,铝合金材质的零件强度高、重量轻,适合工业设备上的重载连接场景,工程塑料材质的零件绝缘性好、成本低,适合通讯设备、民用五金等对绝缘有要求、载荷不大的场景。在实际选型使用时,需要根据所连接杆件的直径、所需承受的载荷大小、使用环境的腐蚀情况来选择合适的材质与表面处理方式,户外使用的场景可以选择不锈钢材质或者做喷塑、阳极氧化表面处理,提升零件的耐腐蚀性能。
