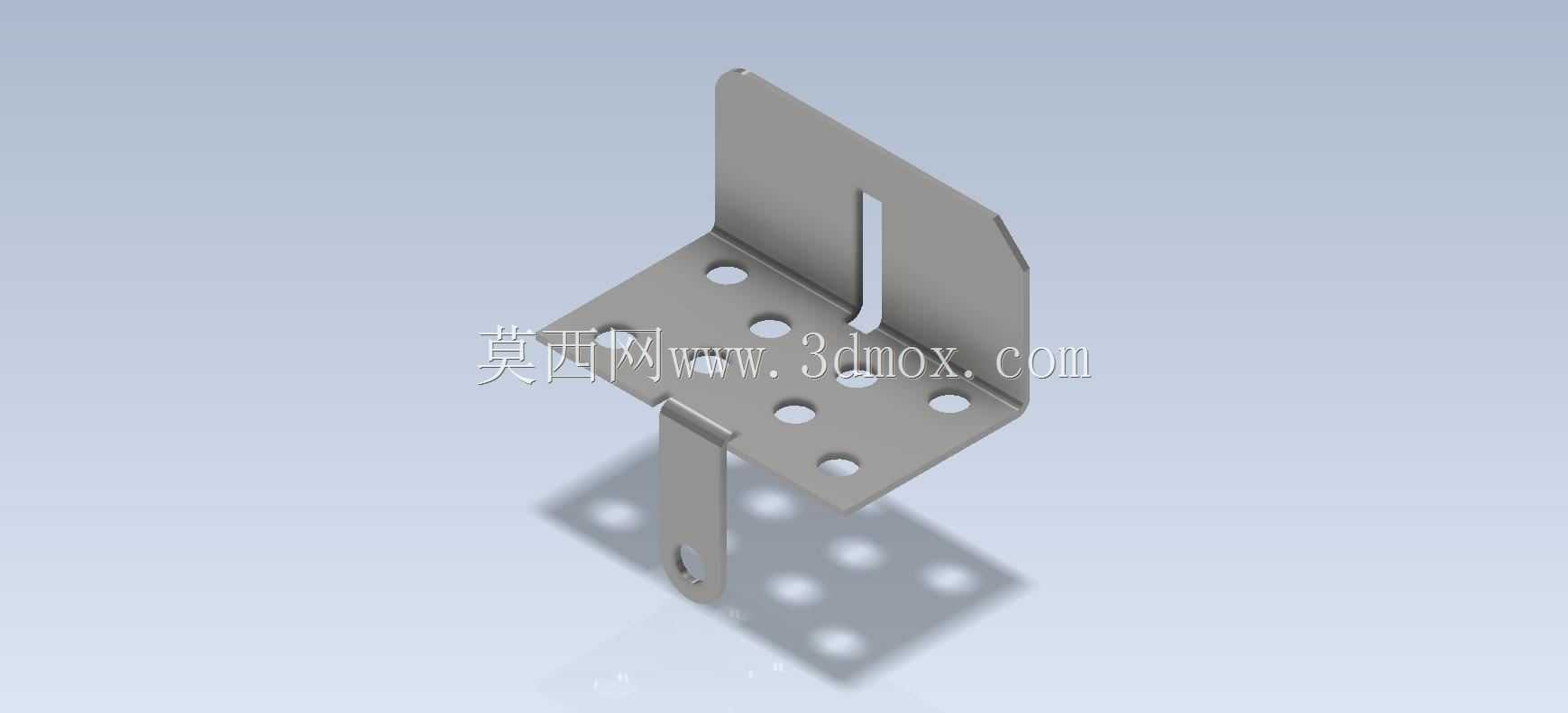

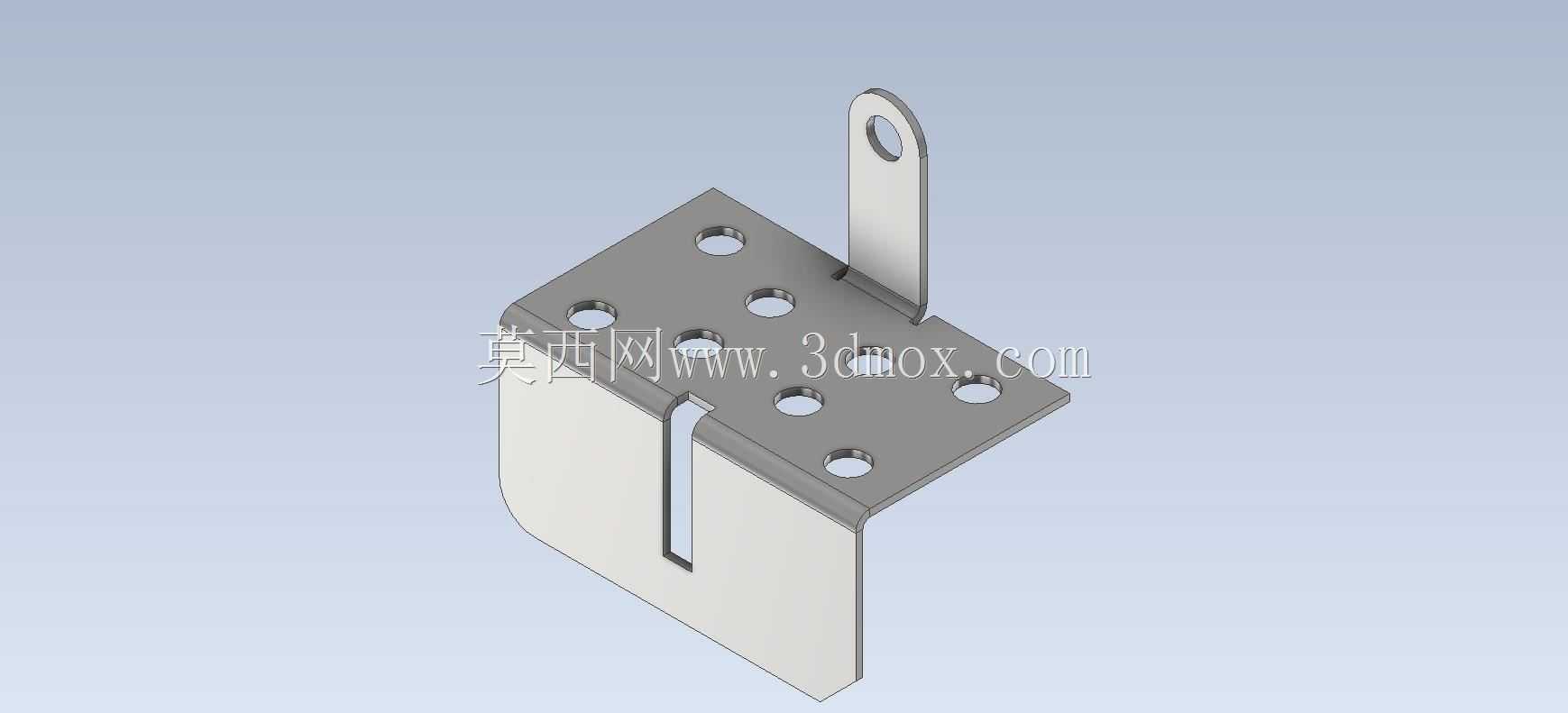

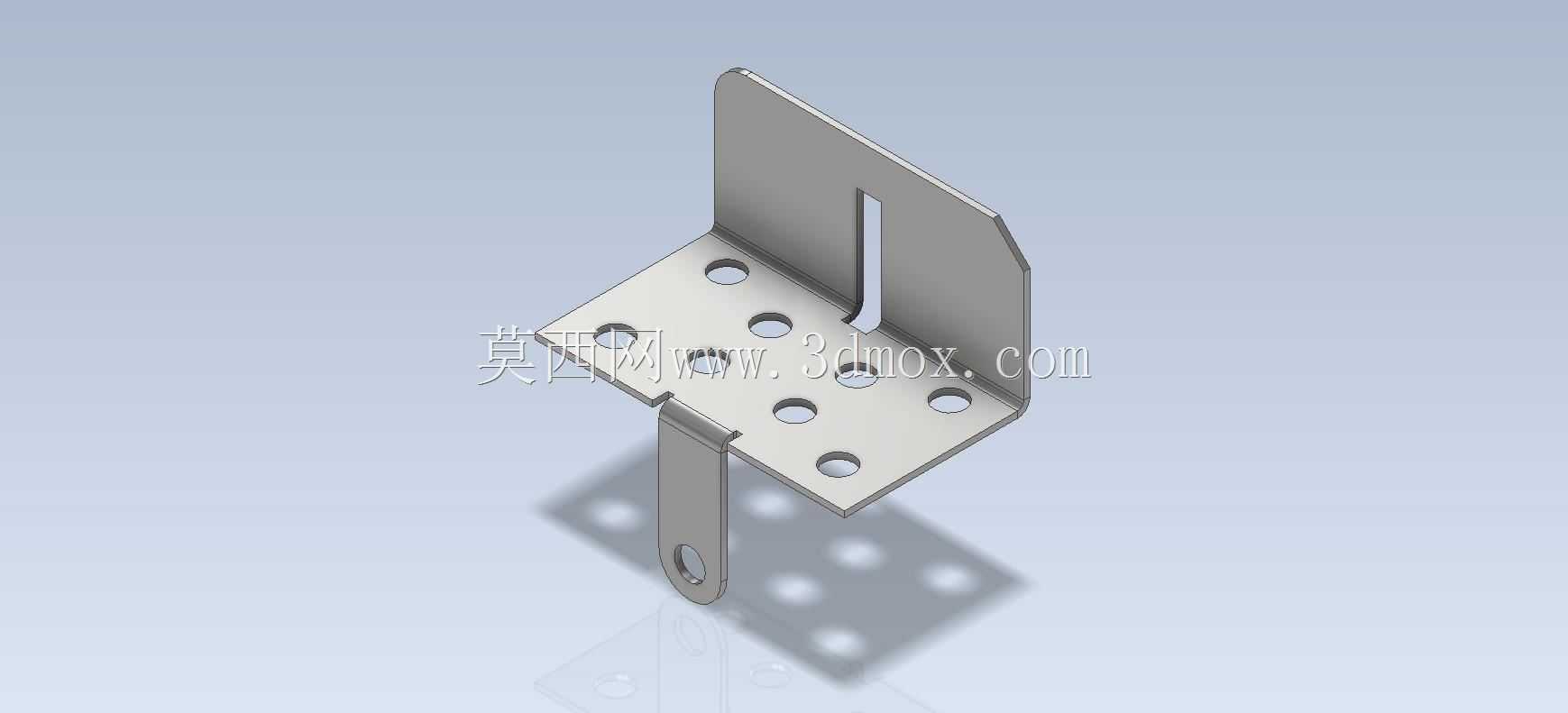

这类L型折弯钣金支架在通讯设备内部走线、小型工控元件固定、消费电子内部结构限位场景中应用十分广泛,区别于常规等边角钢支架,该件采用一体化钣金冲压折弯成型,没有额外焊接拼接工序,批量生产时一致性更好,成型后不存在焊接变形带来的安装面平面度超差问题。从结构细节来看,支架的水平安装底板上均匀排布了多组圆形安装通孔,孔位间距按照通用安装模数设计,既可以适配M3、M4规格的十字盘头螺丝、内六角圆柱头螺丝进行底面锁附固定,也能在部分需要微调安装位置的场景下,利用多组孔位实现横向、纵向的位置偏移调整,不需要额外加工长圆孔就能满足±5mm范围内的位置补偿需求,降低现场安装的二次加工工作量。垂直折弯的立板上开有一条纵向的长槽缺口,
这个结构主要用于卡入线束扎带、小型元件的定位凸台,或是作为薄型传感器的插装限位槽,缺口边缘做了微小的倒角去毛刺处理,避免安装时割伤线束绝缘层或是划伤操作人员手部,立板的非安装侧边做了斜切收边处理,一方面减少钣金件的锐角安全隐患,另一方面能在设备内部紧凑空间里避让相邻的元器件、走线空间,不会和周边结构产生干涉。立板向下延伸出的带孔小折边,是作为辅助固定点位设计的,当支架承载的元件有一定重量、或是设备存在持续振动工况时,可以在这个折边的孔位加装一颗辅助固定螺丝,分担水平底板的受力,避免长期振动下支架出现折弯角度变形、固定螺丝松脱的问题。设计这类钣金件时,首先要确认折弯内R角的取值,常规冷轧钢板折弯时内R角取板材厚度的0.5-1倍,
能避免折弯处出现开裂、外侧拉伸痕过重的问题,该件的折弯处R角过渡均匀,说明展开下料时的折弯扣除值计算准确,成型后两个安装面的垂直度可以控制在0.1mm以内,保证安装后元件不会出现偏斜。安装边界方面,该支架的水平底板投影尺寸适配多数小型设备内部的安装凸台尺寸,不需要额外加大安装基面的预留空间,垂直立板的高度刚好满足小型元件的固定高度需求,不会过高占用设备内部的竖向空间,也不会过矮导致固定的元件和底面安装面产生碰撞。在实际选型使用时,这类支架可以根据使用场景选用冷轧钢板表面镀锌、304不锈钢或是铝合金板材加工,镀锌板适合常规室内干燥工况,成本较低且有基础防锈能力,304不锈钢材质适合潮湿、有轻微腐蚀的户外或是工业现场工况,

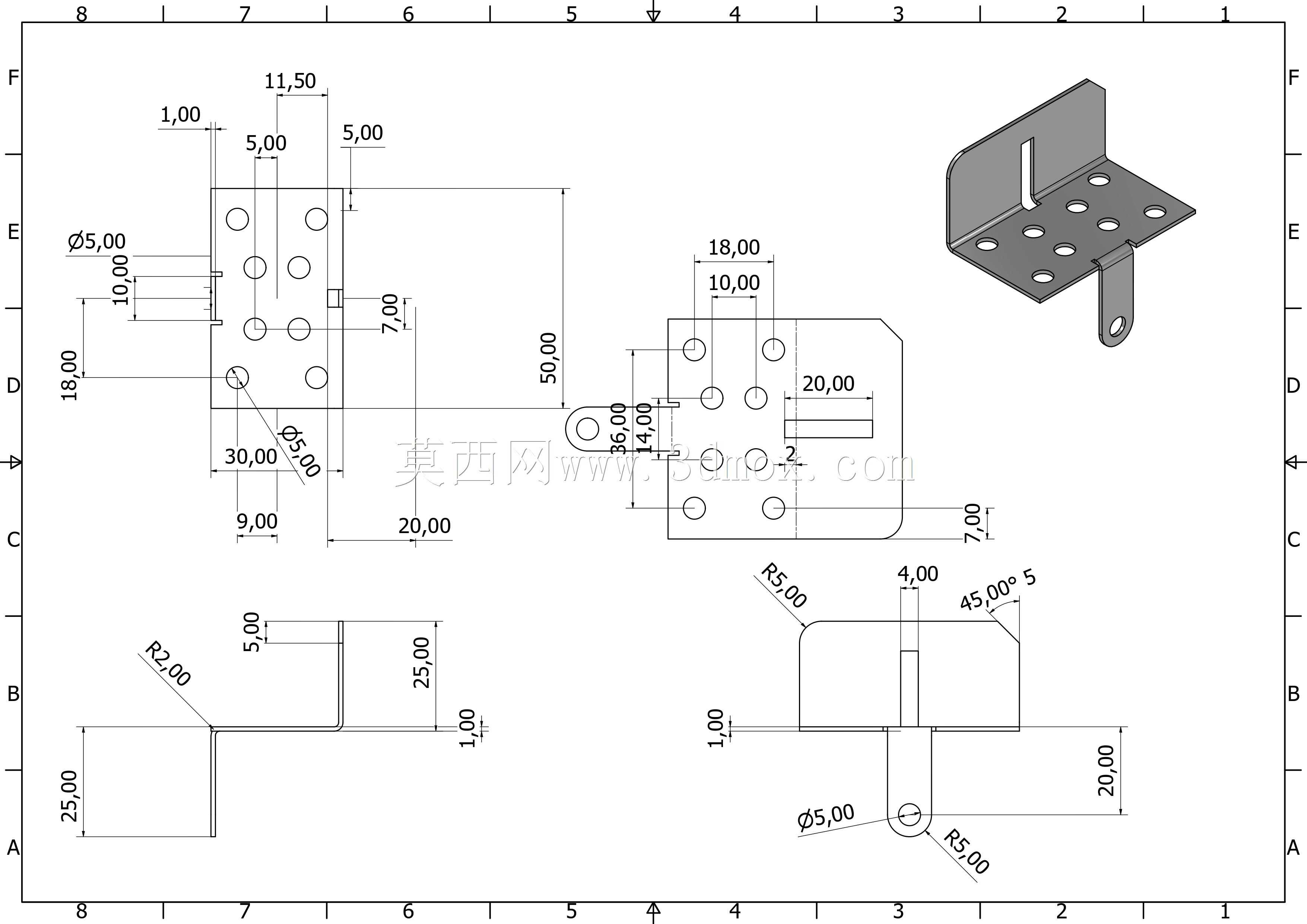

铝合金材质则适合对重量有严格要求的便携设备、航空机载设备内部使用。从建模逻辑来看,这类钣金件需要先绘制平板下料的轮廓草图,标注好所有孔位的中心距、孔直径、板材厚度参数,再按照折弯顺序依次添加折弯特征,最后添加缺口、倒角等细节特征,建模过程中要注意所有折弯方向保持一致,避免出现展开后特征错位、孔位偏移的问题,生成的展开图可以直接导入冲压设备进行编程加工,不需要二次调整尺寸。这类支架虽然结构简单,但在实际设备装配中承担着元件固定、位置限位、走线辅助的多重作用,孔位的排布合理性、折弯角度的精度、边缘的去毛刺质量,都会直接影响最终的装配效率和长期使用可靠性,很多新手在做钣金练习时容易忽略折弯处的工艺缺口设计,导致折弯后相邻边出现材料挤压凸起,影响安装面的贴合度,该件在折弯交汇处预留了足够的工艺缺口,成型后两个折弯面衔接平整,没有多余的材料凸起,能保证安装时和基面完全贴合,不会出现缝隙。
