摇臂传动连接件三维结构设计

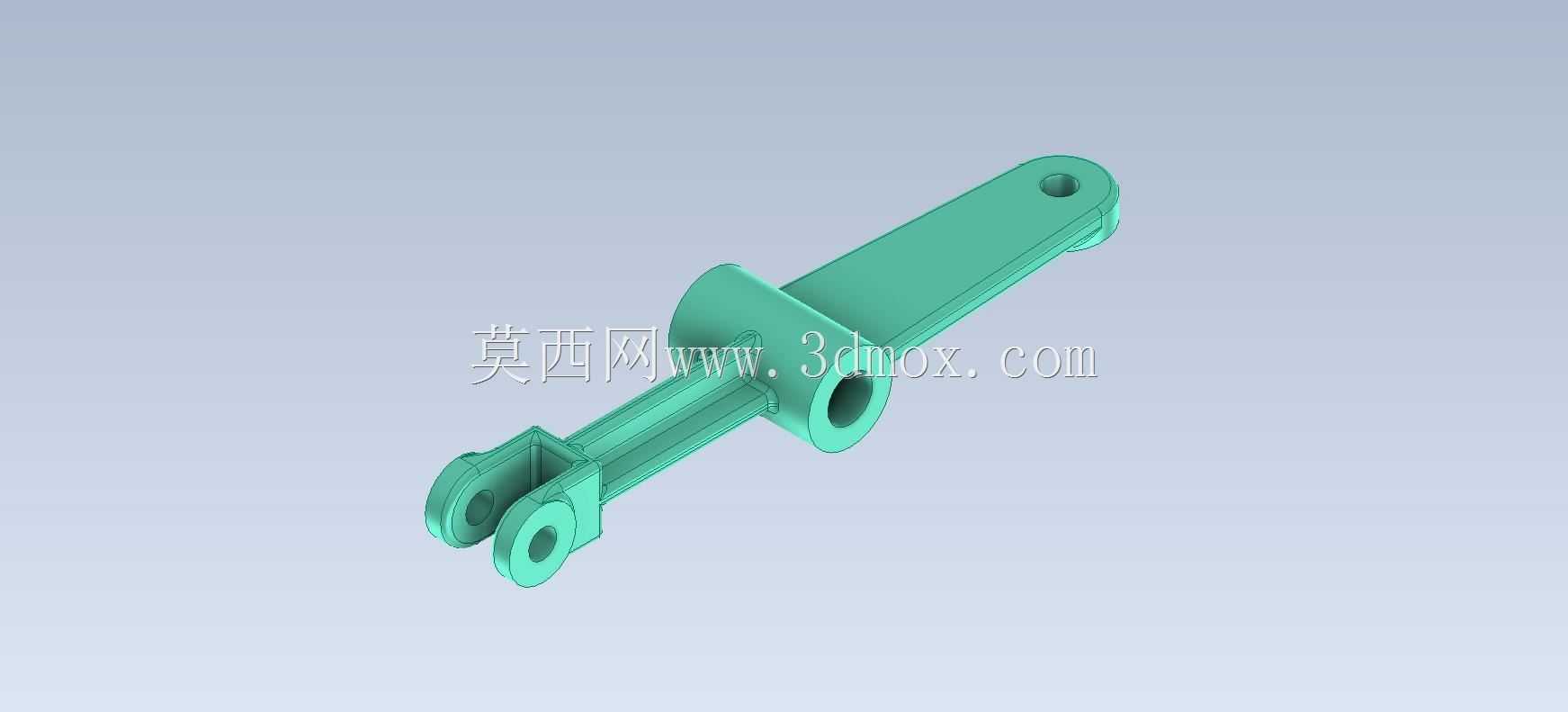

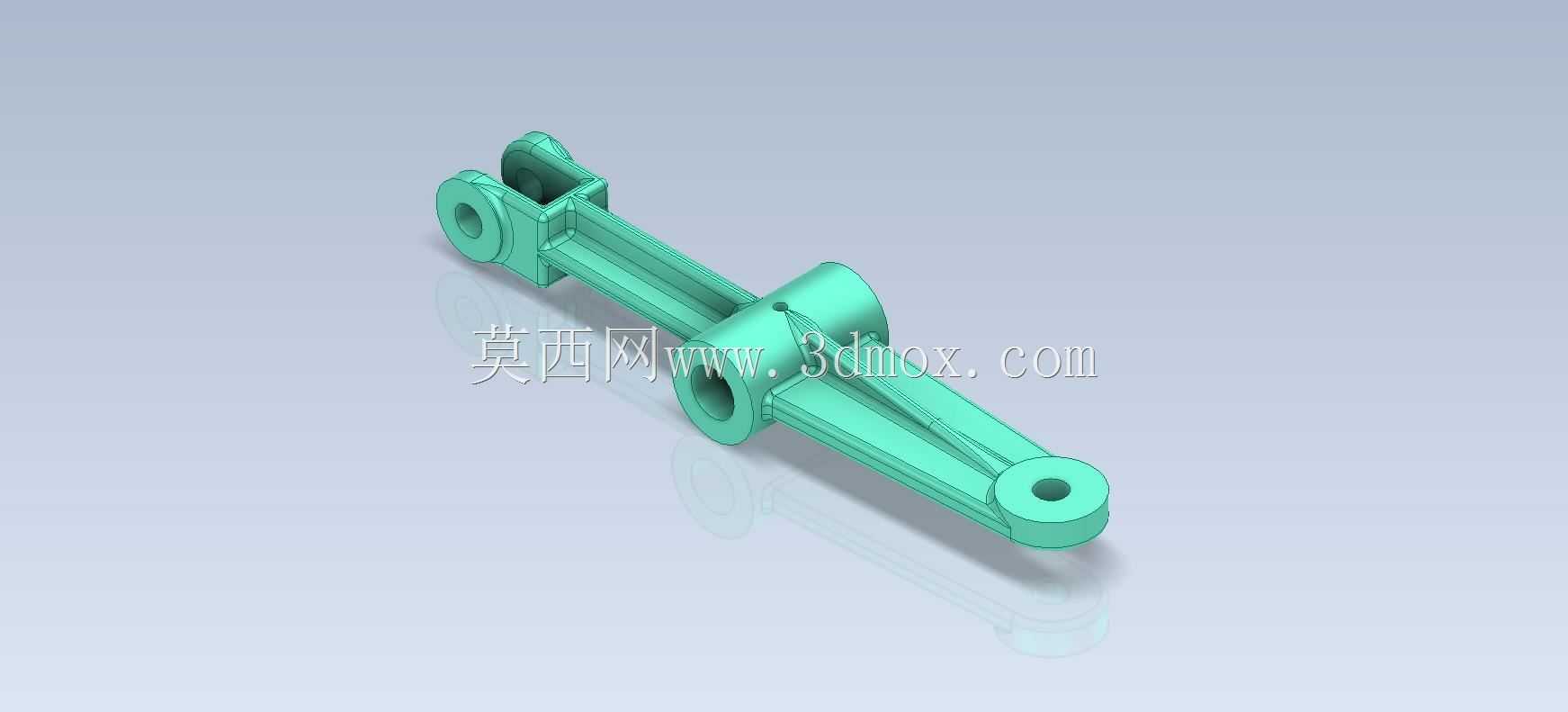

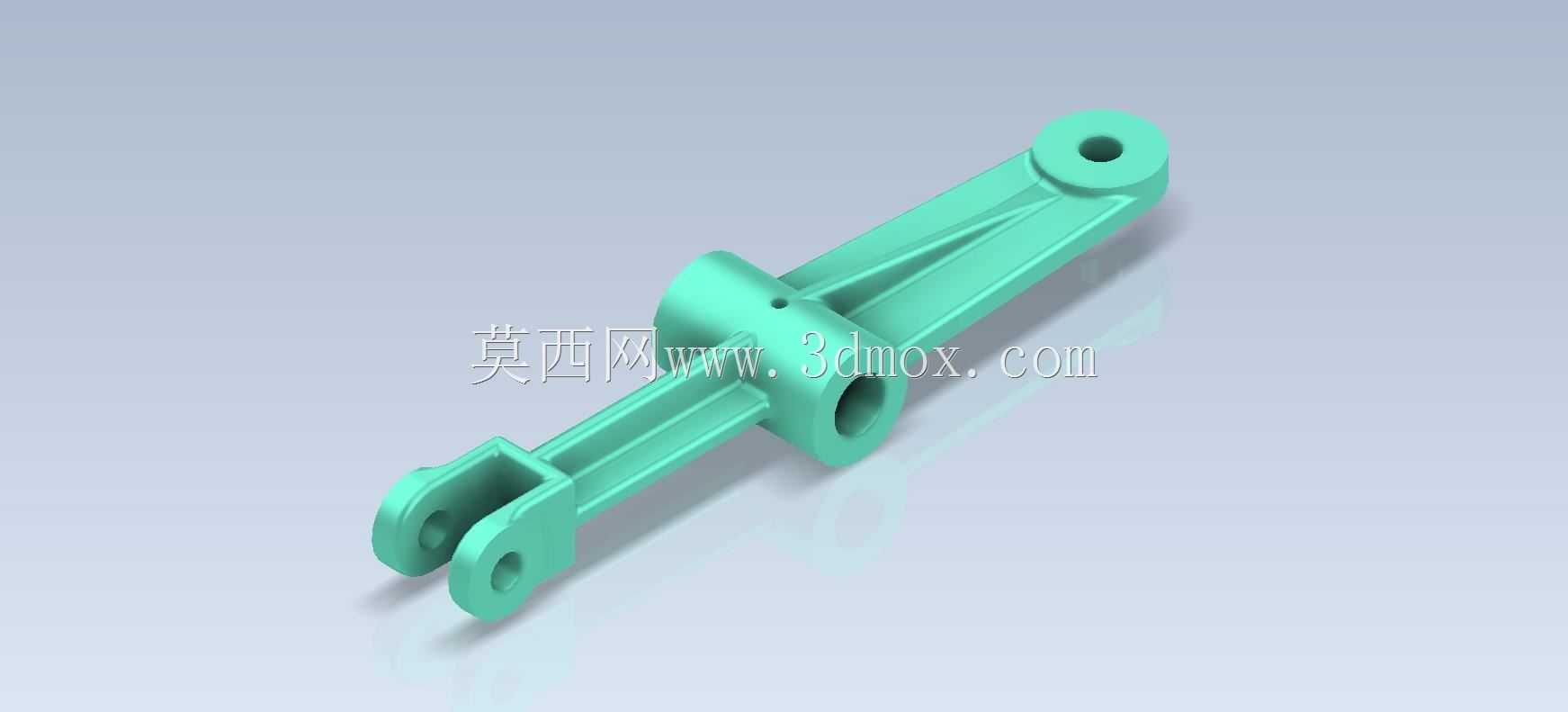

　　这类摇臂连接件在中小型传动机构、手动操作机构以及轻工自动化设备的连杆传动系统中十分常见，核心作用是传递往复摆动力矩，将输入端的直线或旋转动作转化为执行端的指定角度摆动，常见于小型工装夹具的锁紧机构、设备检修门的联动启闭结构、手动调节工位的力矩传递链路中，部分小型输送线的挡料机构拨杆也会采用同结构原理的零件作为核心传力件。从结构设计逻辑来看，该零件采用一体化铸造成型后机加工的工艺路线，主体沿长度方向设置加强筋结构，在不额外增加整体壁厚的前提下大幅提升长悬臂状态下的抗弯截面模量，避免长期受交变载荷时出现根部断裂或塑性变形，筋条的走向完全贴合主传力路径，从一端的双叉耳安装位一直延伸至另一端的单孔铰接位，力流传递过程中没有明显的截面突变，

　　能有效降低应力集中系数。零件一端的双叉耳结构采用对称开档设计，开档宽度匹配对应铰接连杆的端部厚度，两个同轴安装孔的公差带选取H7级精度，装配时与圆柱销配合可实现无旷量的铰接连接，叉耳根部做了圆弧过渡处理，避免受侧向力时出现应力集中导致的开裂；另一端的单铰接孔同样采用同轴度精度管控，孔口处做了倒角处理，既方便装配时销轴的导入，也能消除热处理或机加工产生的锐边毛刺，避免装配时刮伤配合零件的表面。中间的凸台结构是整个零件的旋转支点安装位，凸台的外圆直径匹配安装座的轴承内圈或衬套外径，凸台端面的垂直度公差控制在0.02mm以内，保证摇臂摆动时不会出现端面跳动卡滞的问题，凸台上的径向小孔用于安装紧定螺钉，装配时可将支点轴与摇臂锁止为一体，

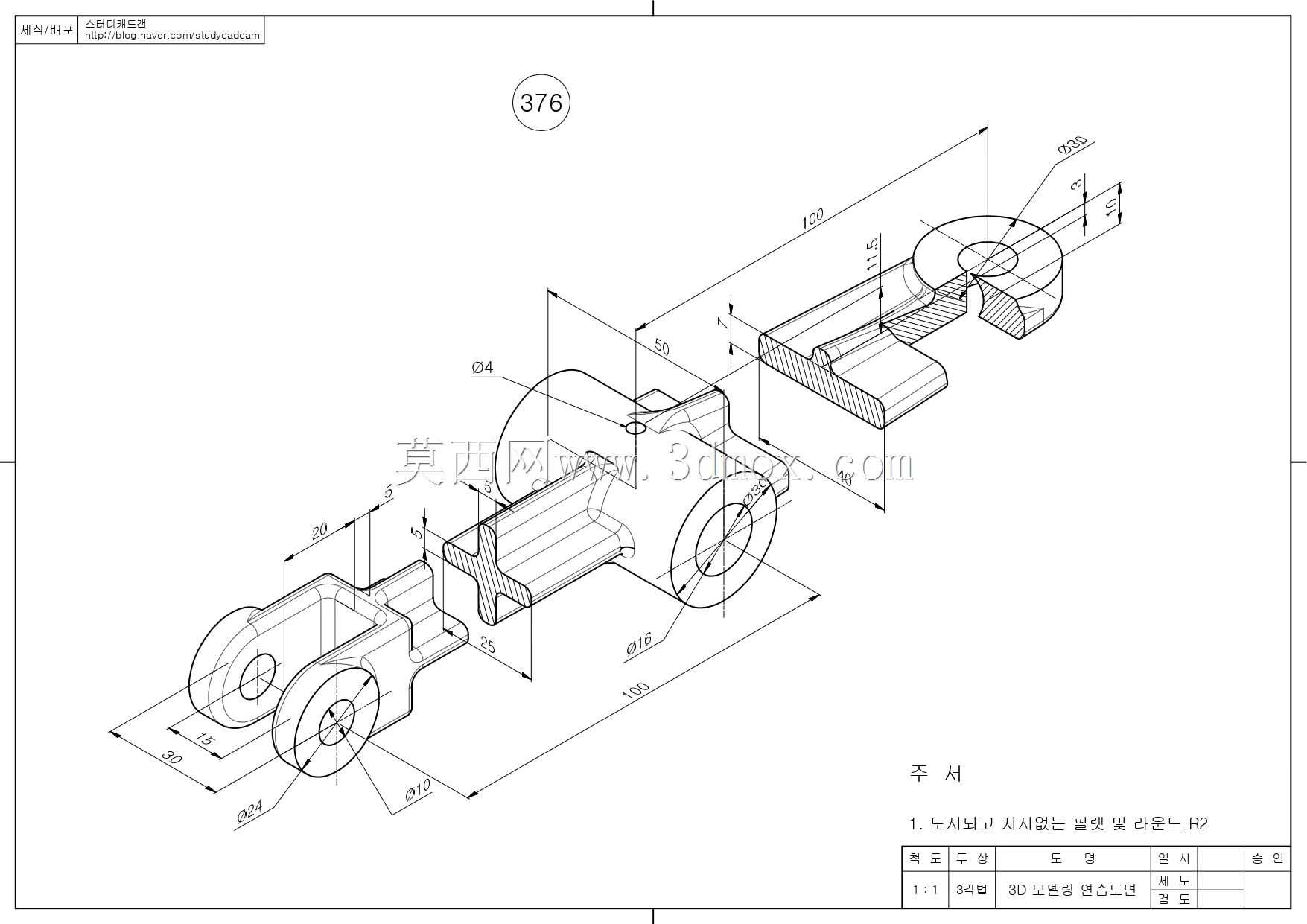

　　避免摆动过程中摇臂与支点轴出现相对窜动。从安装边界来看，零件整体长度方向的尺寸适配小型机构的安装空间，双叉耳端的孔中心距、支点凸台的中心高、单孔端的孔位距离三者的尺寸链经过严格校核，保证摆动过程中不会与周边的机架、其他传动件发生运动干涉，摆动角度范围覆盖0到65度的常用调节区间，能满足绝大多数手动调节或小行程传动的工况需求。建模过程中需要重点管控几个关键形位公差：两端铰接孔与中间支点孔的平行度公差需控制在0.03mm以内，否则装配后会出现连杆卡滞、传动阻力过大的问题；各安装孔的圆柱度公差不低于0.015mm，保证与销轴、衬套的配合面接触均匀，减少长期摆动带来的不均匀磨损；加强筋与主体连接的位置均做了R2以上的圆角过渡，

　　既符合铸造工艺的拔模要求，避免铸造时出现充型不满或冷隔缺陷，也能进一步降低应力集中风险。零件的壁厚设计均匀，主体壁厚保持在4mm左右，既满足强度刚度要求，也能控制零件整体重量，减少摆动过程中的惯性力矩，降低操作时的阻力或驱动端的负载。在实际工况应用中，这类摇臂通常会在铰接孔内加装自润滑铜衬套，无需频繁加注润滑脂即可长期维持低阻力摆动，适配无油润滑或少维护的设备使用场景，表面处理可根据使用环境选择喷塑、镀锌或氧化处理，在潮湿或有轻度腐蚀的环境下也能保持足够的使用寿命。设计时还需要考虑零件的拆装便利性，双叉耳的开档尺寸预留了足够的扳手操作空间，紧定螺钉的安装位置正对设备的维护侧，无需拆解周边其他零件即可完成摇臂的更换或松紧调整，大幅降低后期设备维护的时间成本。
