多接口组合式流体转接阀结构练习模型

　　在流体管路系统的实训教学与小型流体回路搭建场景中，这类多接口转接构件是入门结构设计练习的典型载体，很多刚接触三维建模的工程人员，都会从这类带规则曲面、多方向接口、局部凸起特征的零件入手，掌握基础的拉伸、旋转、倒圆角、布尔运算等建模逻辑。从实际应用角度看，这类构件的核心作用是实现不同走向管路的汇流、分流或者方向转接，常见于小型实验台流体回路、教学演示设备的气路连接、低压民用输水支路的转接节点，不需要承受过高的管路压力，接口尺寸通常适配常规的小口径快插接头或者软管套接结构。

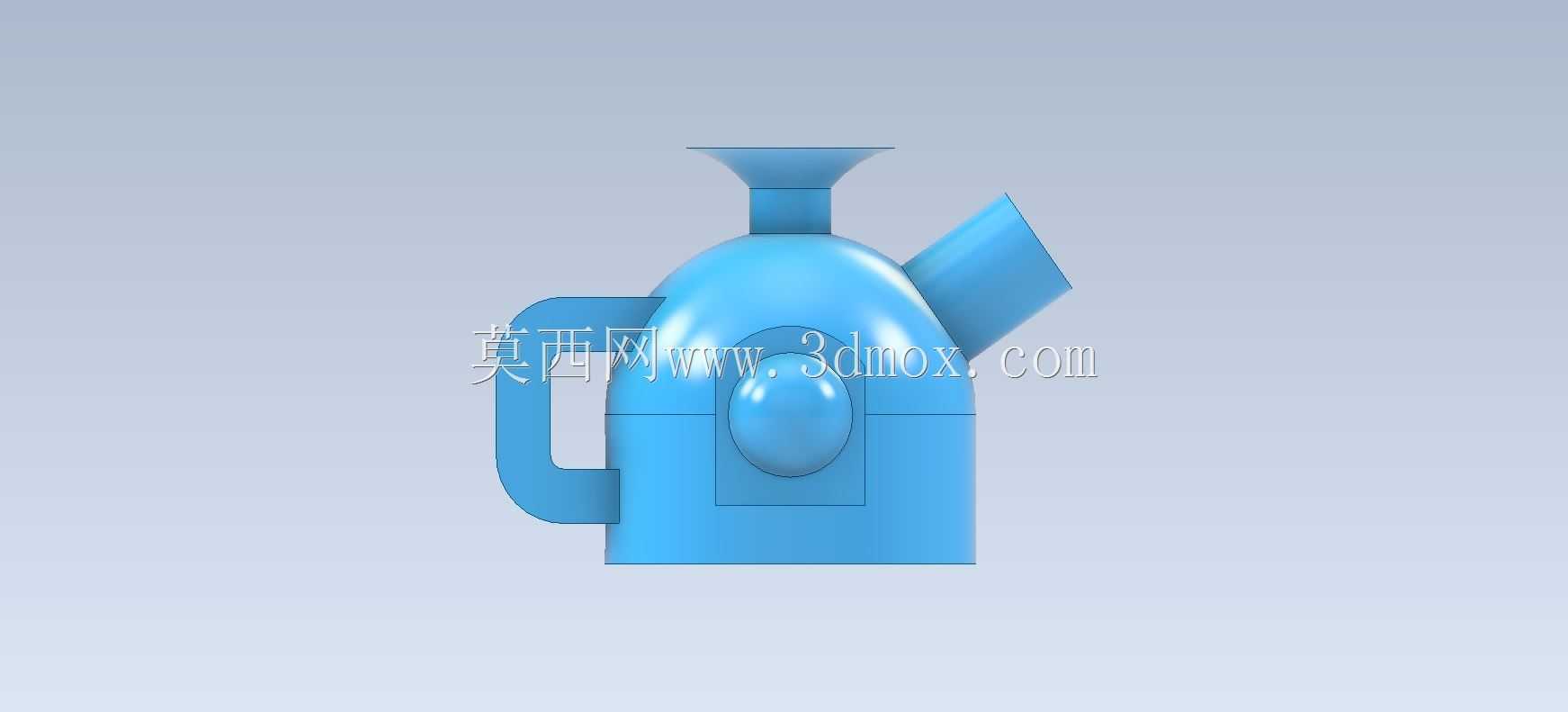

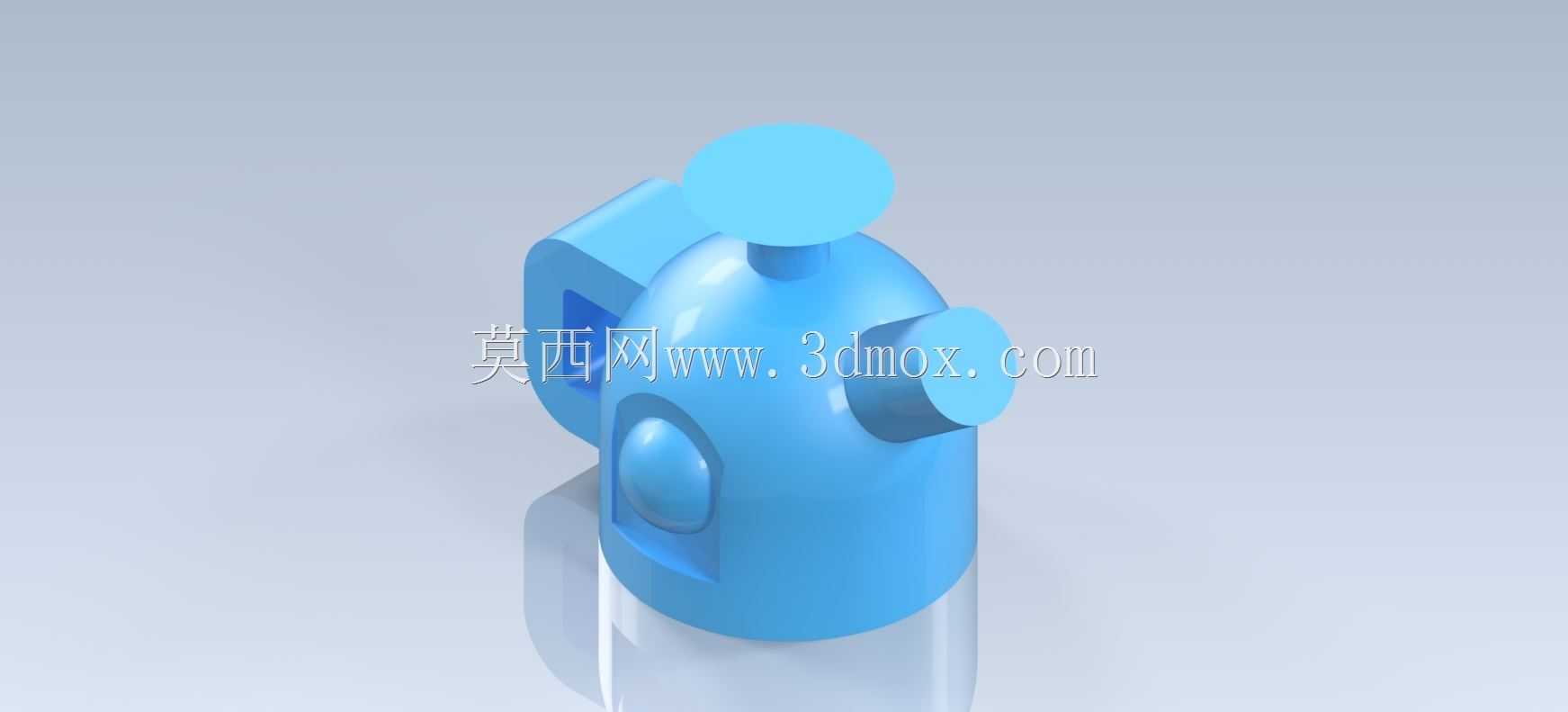

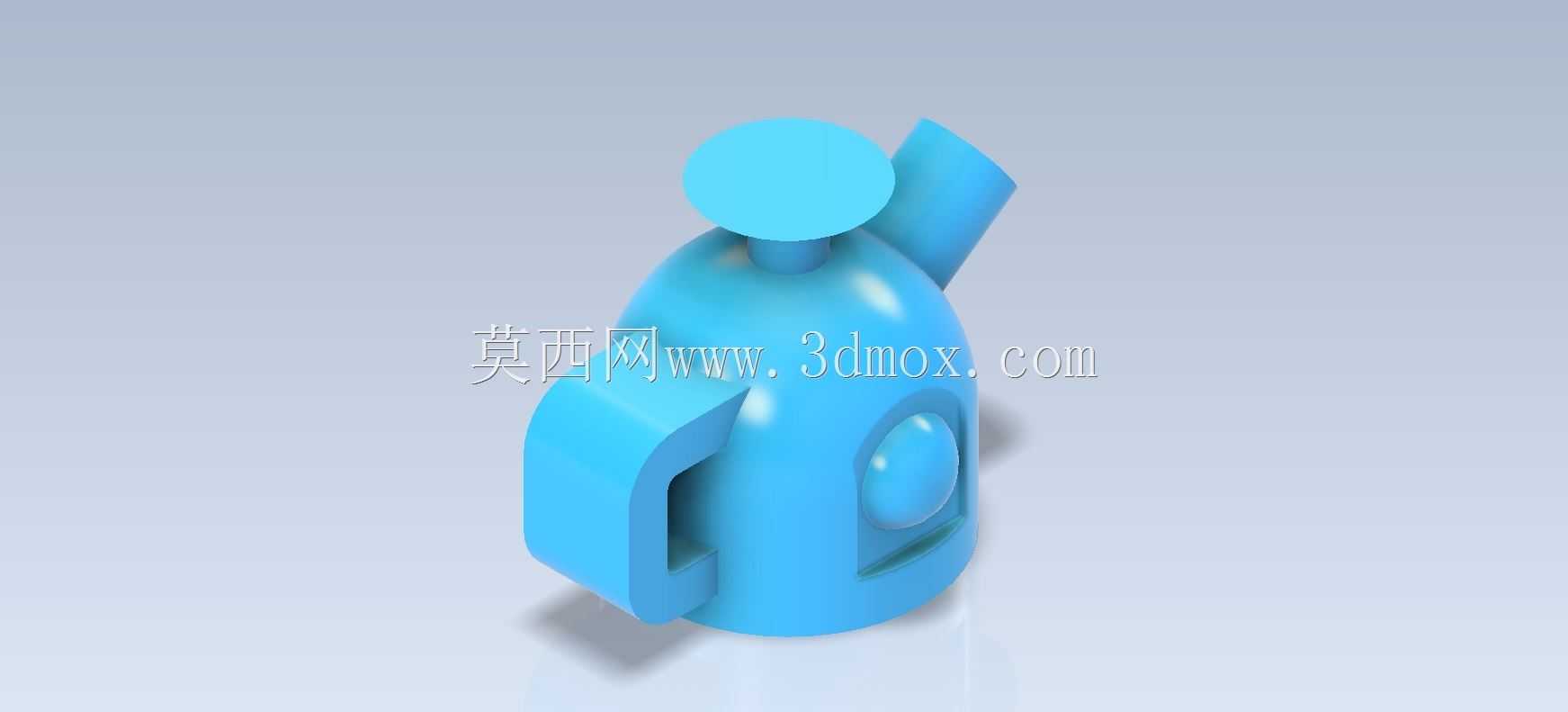

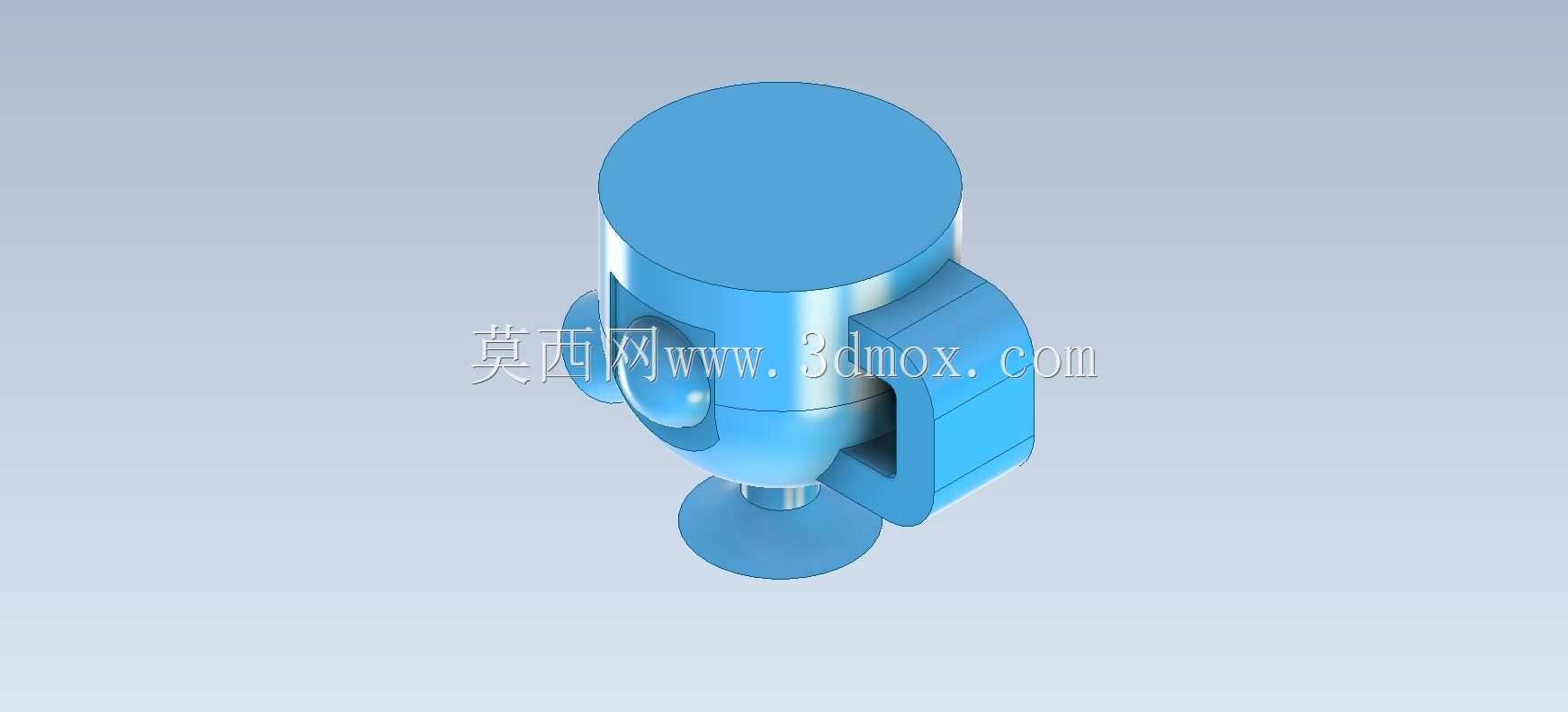

　　从结构设计思路来看，这个零件以竖直圆柱腔体作为主体基础，主体上部设置了圆形平端面接口，可用于对接顶部的调压旋钮或者堵头，也可作为垂直方向的管路接入端；侧方伸出的水平圆柱接口，与主体腔体垂直贯通，用于水平方向的管路连接；主体另一侧带方形安装座的结构，是整个构件的安装固定位，方形座上预留的安装孔可通过螺栓将整个转接件固定在设备基板或者安装支架上，避免管路插接后出现晃动移位。主体正面的圆形凸起结构，是局部的加强凸台，一方面可以提升主体侧壁的结构强度，避免接口处受力出现开裂，另一方面也可作为标识位或者辅助操作的握持点位，方便安装时拧动构件调整角度。

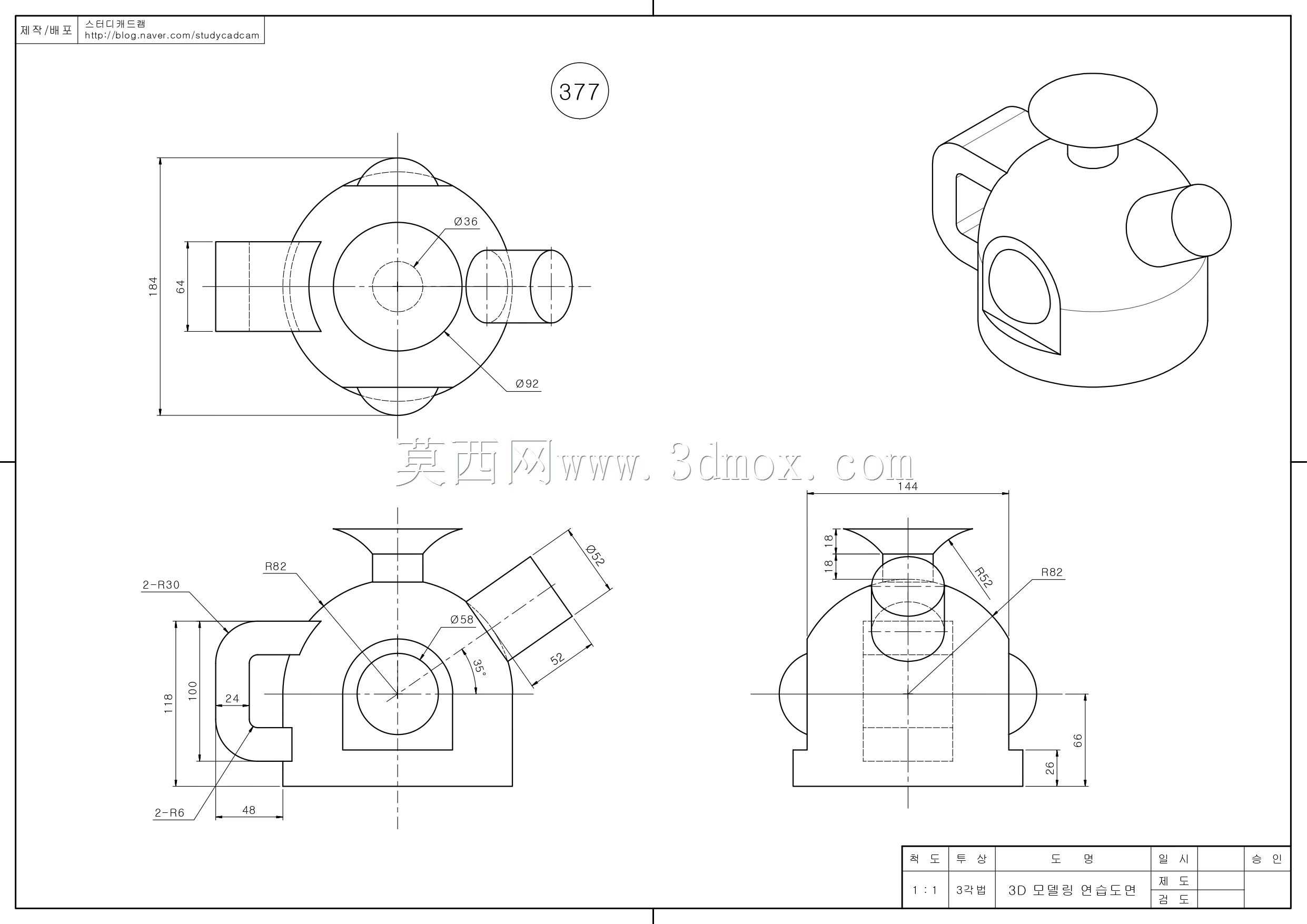

　　建模过程中需要重点把控几个尺寸边界：首先是主体圆柱的外径与内部流道的孔径比例，常规低压工况下，壁厚要满足不小于流道孔径1/6的要求，避免注塑或者3D打印成型后出现侧壁缩痕、受压变形的问题；其次是各个接口的同轴度要求，水平接口与主体腔体的贯通处要做平滑过渡倒圆角，减少流体流经时的阻力，避免直角拐角造成的流道紊流、杂质沉积问题；侧面安装座的定位尺寸要匹配常规安装基板的孔位间距，安装孔的沉头深度要适配对应规格螺栓的头部尺寸，保证螺栓锁紧后头部不突出安装座平面，避免与周边其他构件产生干涉。

　　实际建模练习时，很多新手容易忽略的细节是各个特征之间的过渡圆角处理，比如主体与侧方接口的相接处、安装座与主体的连接位置、顶部接口与主体的过渡段，这些位置如果直接做直角相接，不仅不符合实际零件的加工工艺要求——不管是注塑成型还是机加工，直角位置都会产生应力集中，长期受管路振动或者流体压力影响容易出现裂纹，而且在后续做工程图导出、装配干涉检查时，直角特征也容易造成识别错误。另外，顶部圆形凸台的高度要控制在合理范围，既要满足接头插接的深度要求，又不能过高导致整体结构占用空间过大，影响周边管路的排布。

　　从安装适配的角度来说，这个构件的整体外轮廓要控制在安装区域的空间边界内，侧方水平接口的伸出长度要预留出接头安装和软管套接的操作空间，不能距离安装基板过近导致手指或者工具无法操作接头锁紧结构；安装座的方形平面要保证足够的平面度，安装时与基板贴合紧密，避免固定后出现构件倾斜，导致接口方向偏离预设的管路走向，造成管路弯折、通气通液时出现泄漏。这类练习模型虽然结构不复杂，但涵盖了机械结构设计中最基础的特征构建、工艺合理性校验、安装空间校核等核心知识点，熟练掌握这类零件的建模逻辑，后续再做更复杂的阀体、泵体类零件建模时，就能快速理清特征构建顺序，避免出现建模步骤混乱、特征参数关联错误的问题。在实际教学场景中，这类模型也常用来演示不同建模软件的操作差异，比如通过旋转特征快速生成主体圆柱结构，通过拉伸特征生成侧方接口和安装座，通过倒圆角命令处理所有过渡位置，最后通过抽壳或者拉伸切除生成内部流道，整个建模流程逻辑清晰，能帮助初学者快速建立参数化建模的思维，理解每个尺寸参数对零件实际装配、使用性能的影响，而不是单纯追求外形的相似，忽略工程实际中的工艺和装配要求。
