多安装孔位异形传动端盖结构设计

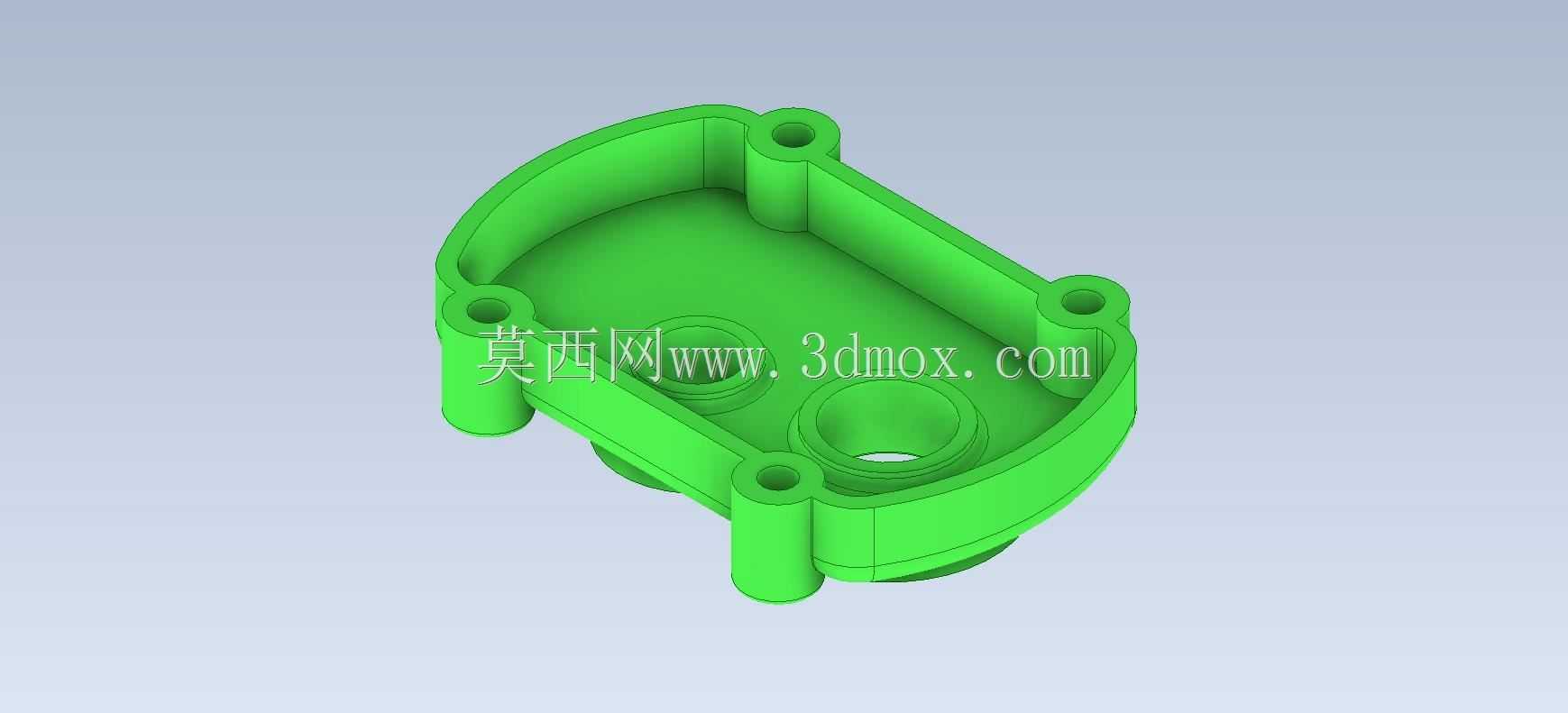

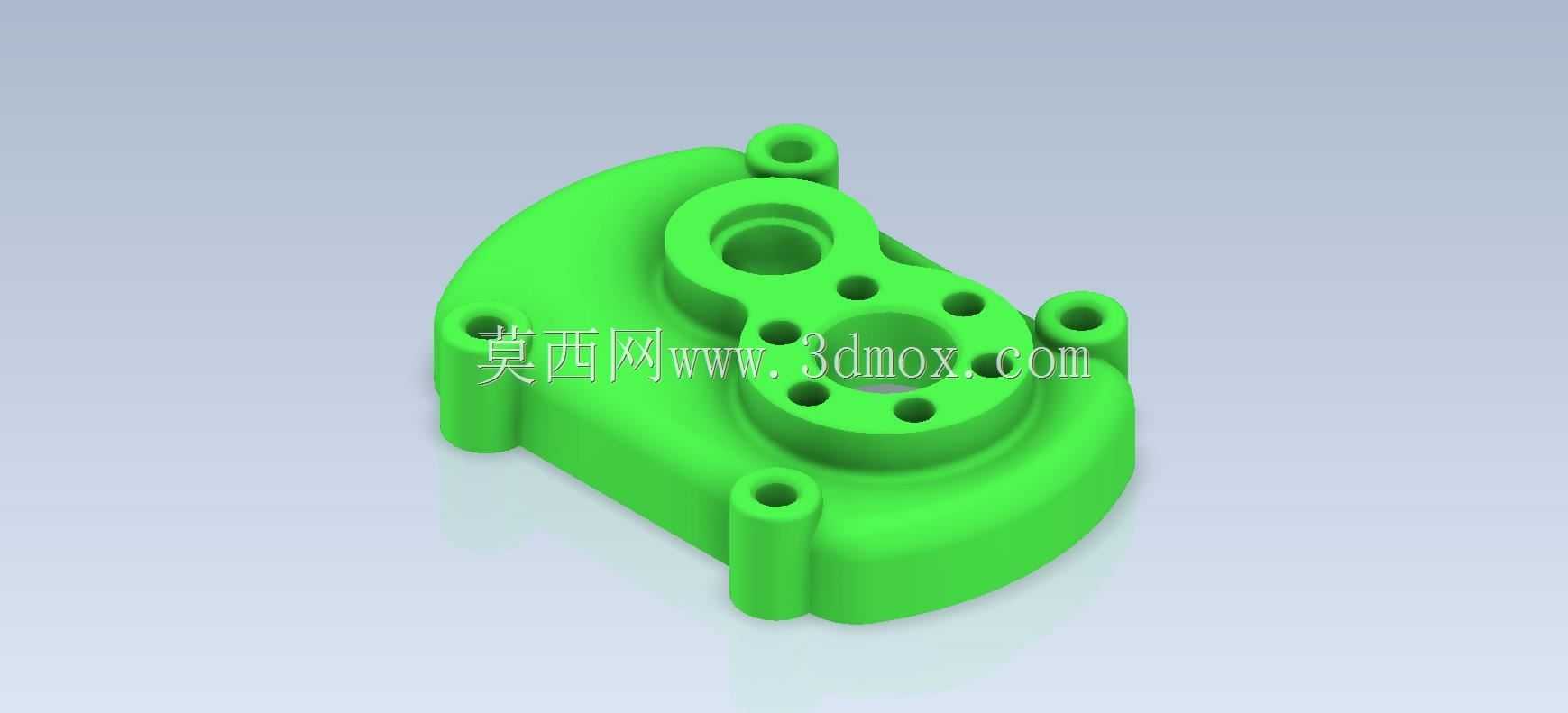

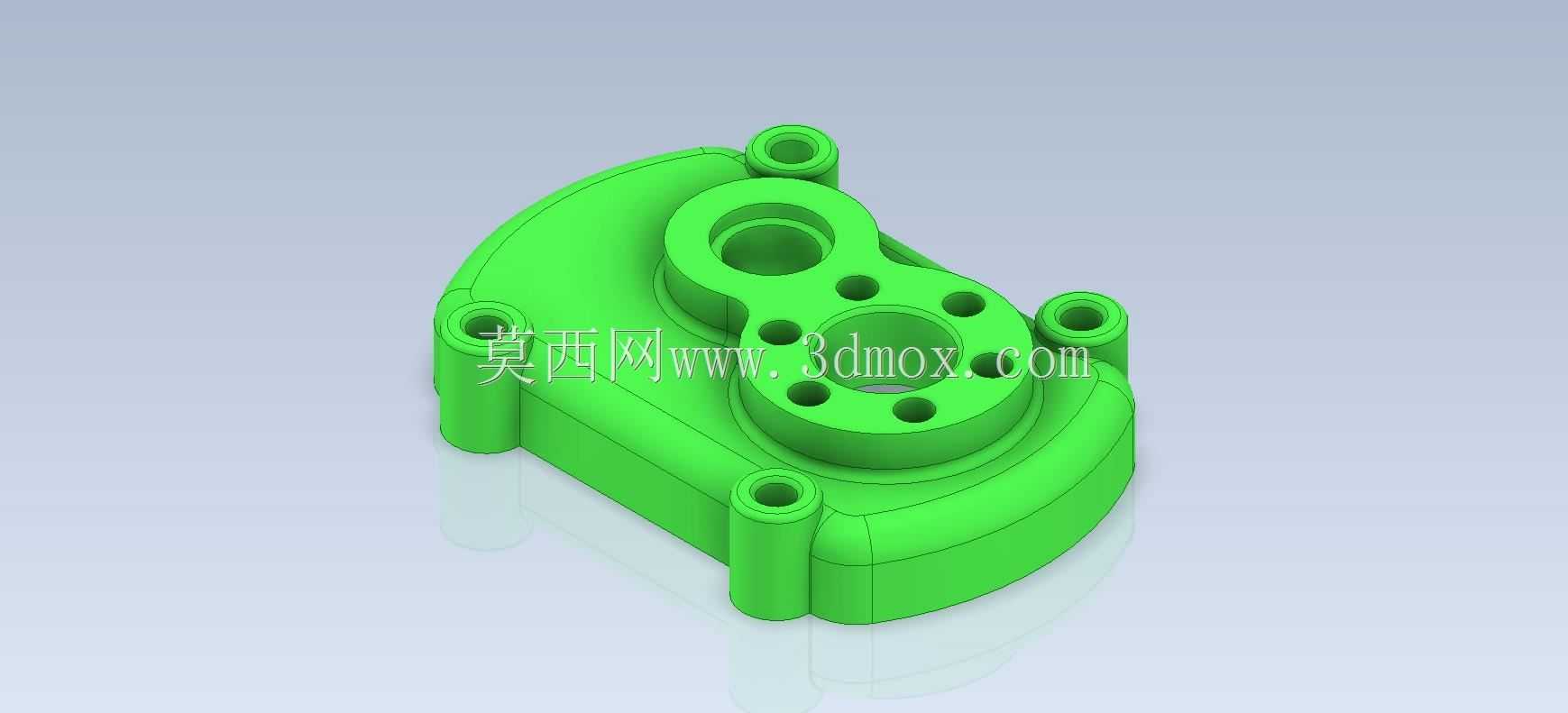

　　在小型传动机构的布局设计中，这类带多组安装孔位的异形端盖，常被用在紧凑空间内的齿轮传动腔端部，承担腔体密封、轴系定位、外接部件安装的多重作用，区别于常规圆形端盖，其异形轮廓是为了适配设备内部非圆形的腔体边界，避免和周边排布的管线、相邻传动件产生空间干涉。从结构细节来看，主体轮廓采用半圆弧加直边的组合形态，一侧的圆弧段匹配传动腔的圆形内壁，直边段则贴合设备安装基面的平直边界，能最大化利用有限的安装空间，减少不必要的结构外凸。端盖上凸起的同轴阶梯孔是核心功能位，大直径孔用于容纳轴承外圈，实现传动轴的径向定位，小直径孔为轴伸预留过孔，同时阶梯端面可作为轴承的轴向定位面，控制轴系的轴向窜动量，保证传动过程中齿轮啮合的间隙稳定。

　　围绕中心阶梯孔排布的多个小孔分为两类，靠近中心的一圈小孔是端盖与传动腔体的连接孔，穿设紧固件后可将端盖压紧在腔体端面，配合端面的密封槽（建模时可根据密封需求增设）实现腔体的防尘、防漏油密封；分布在端盖外缘的几个带凸台的通孔，是外接附件的安装位，凸台结构一方面增加了孔位的连接强度，避免紧固件锁紧时端盖局部应力集中开裂，另一方面可调整外接部件的安装高度，适配不同厚度的附件安装需求。设计这类零件时，首先要根据内部传动件的最大回转半径确定中心腔体的包容尺寸，再结合周边部件的排布边界修剪端盖的外轮廓，避免装配时出现干涉；安装孔的位置需要匹配对应连接件的孔位公差，连接孔的位置度公差通常控制在0.1mm以内，保证装配时紧固件能顺利穿入，

　　不会出现别劲的情况。外缘的安装凸台高度需要根据外接附件的安装面高度差确定，凸台外径要大于紧固件头部的外径，保证锁紧时压紧力均匀分布，不会出现局部压溃的问题。端盖的壁厚设计要兼顾强度和轻量化，主体壁厚保持均匀，避免注塑或铸造时出现缩孔缺陷，在孔位集中的区域可适当增加局部壁厚，提升连接部位的结构强度。从安装边界来看，这类端盖的安装基面平面度要求较高，通常需要控制在0.05mm以内，保证和腔体端面贴合紧密，不会出现密封失效的问题；端盖装入腔体后，外轮廓和周边部件的最小间隙要保留2mm以上，避免设备运行时因振动产生摩擦异响。中心轴孔的同轴度要和腔体的轴承孔保持一致，公差控制在0.02mm以内，避免轴系安装后出现偏载，加剧轴承磨损。

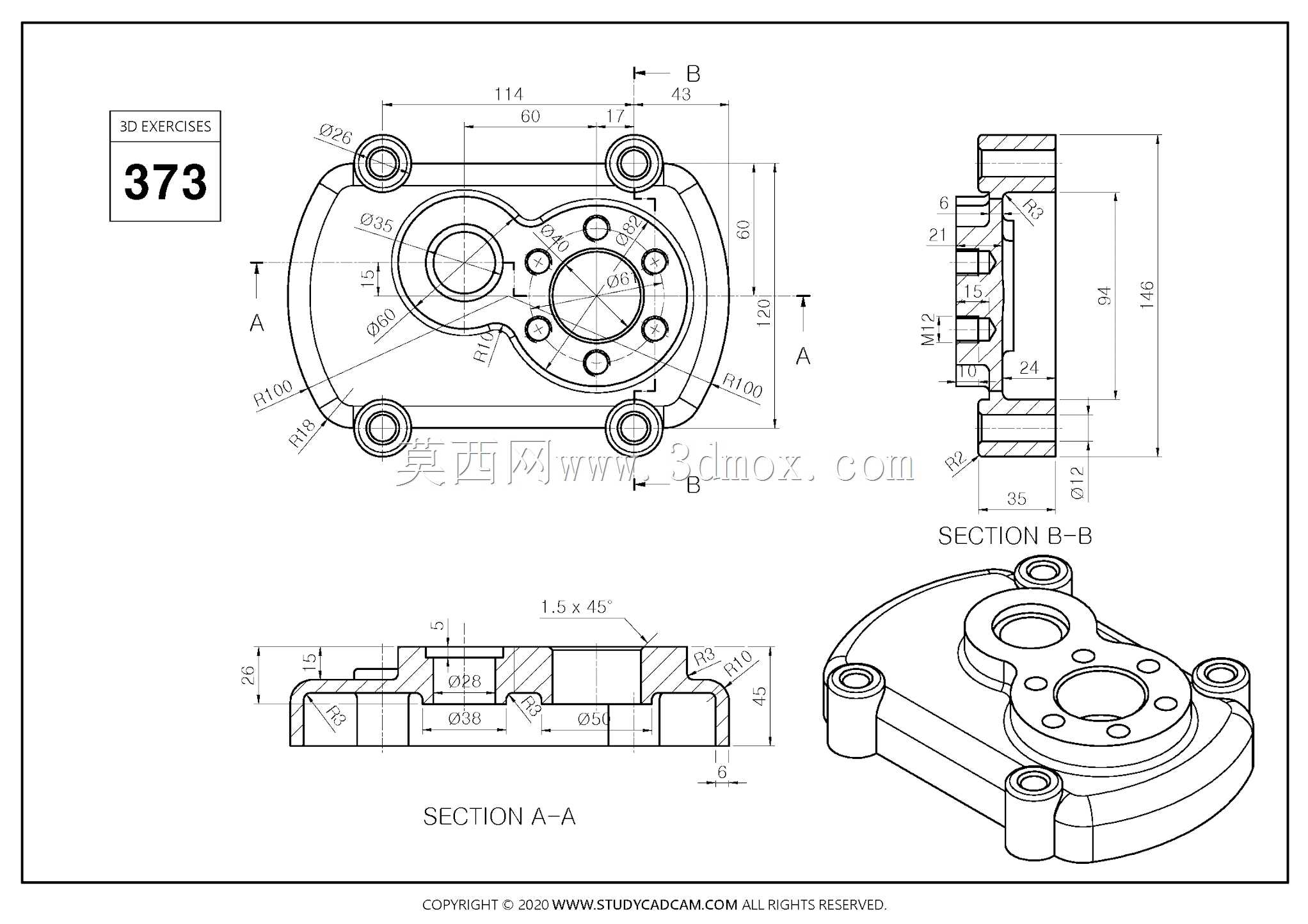

　　这类结构也常被用作三维建模的练习案例，通过绘制异形轮廓、阶梯孔、凸台、阵列孔等特征，可熟练掌握草图约束、特征拉伸、孔阵列、圆角过渡等常用建模命令，理解机械零件设计中结构与功能的对应关系，建模过程中需要注意各特征的先后顺序，先绘制主体轮廓拉伸成基础实体，再添加中心阶梯孔，之后阵列布置连接孔，最后添加外缘的安装凸台和通孔，完成后对锐边进行倒圆角处理，避免应力集中，同时符合零件加工的工艺要求。在实际应用中，这类端盖可根据使用场景选用不同的材料，有轻量化需求的场合可选用工程塑料注塑成型，有强度要求的场合可选用铝合金压铸或钢材切削加工，不同材料的壁厚、圆角参数需要根据材料的成型工艺做对应调整，比如塑料件的壁厚要更均匀，圆角半径要更大，避免成型时出现缺陷。
