L型杠杆支撑座三维CAD练习构件

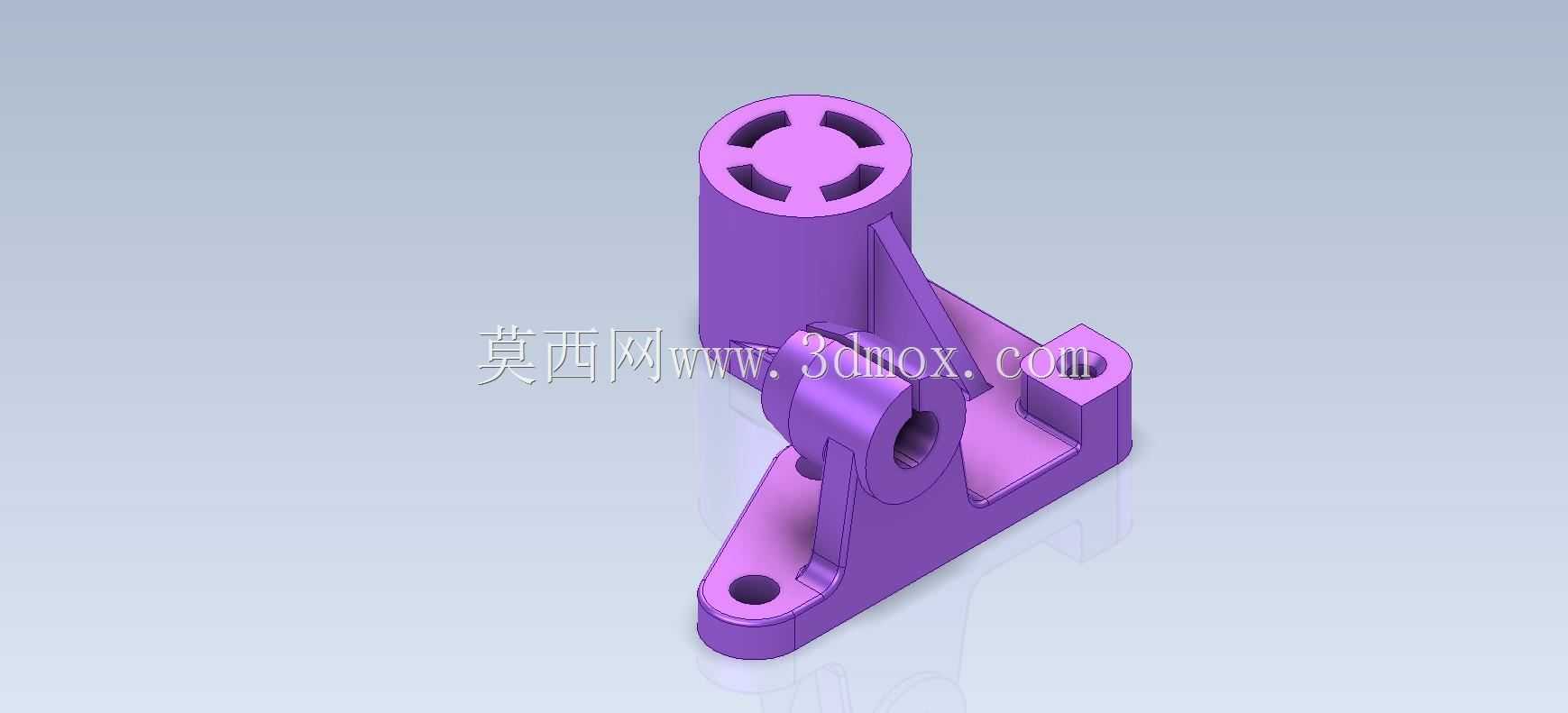

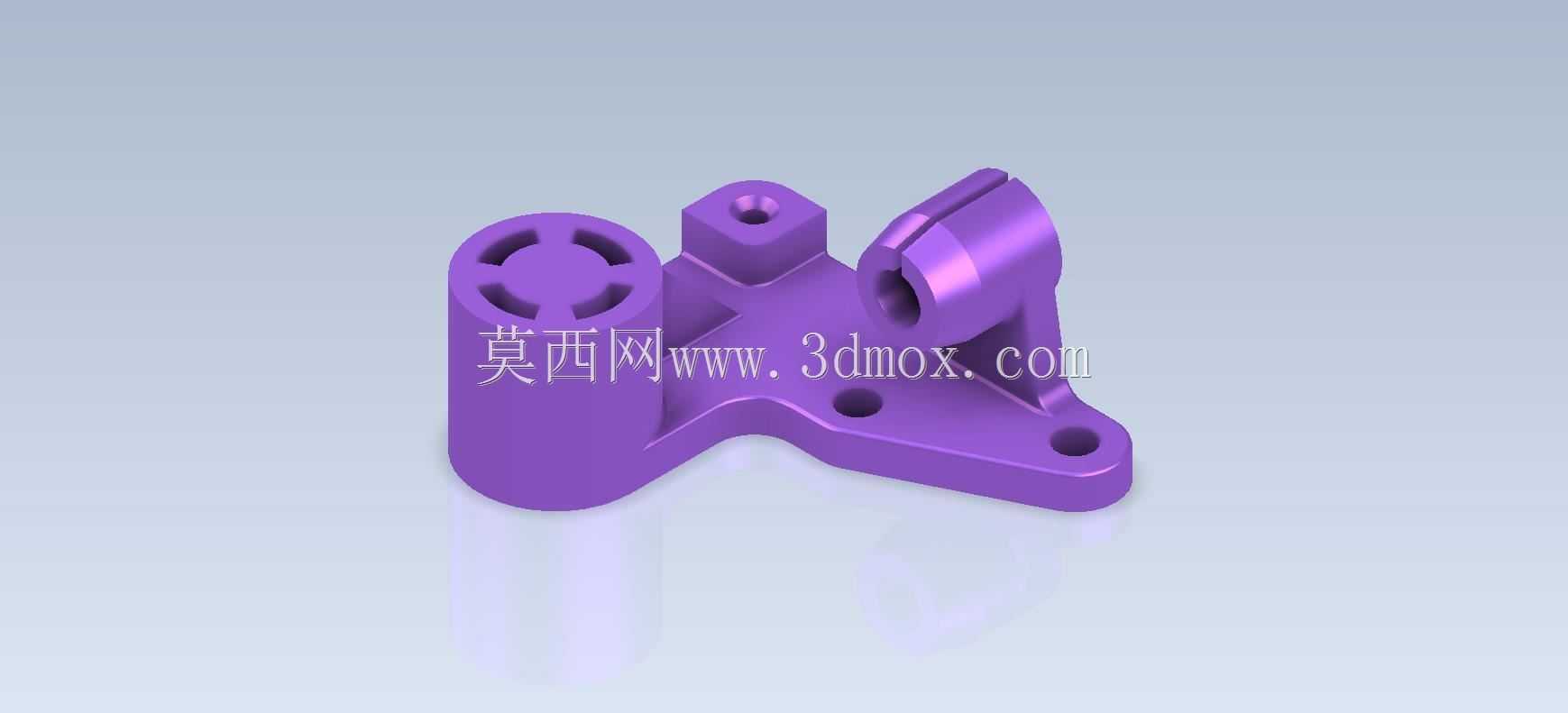

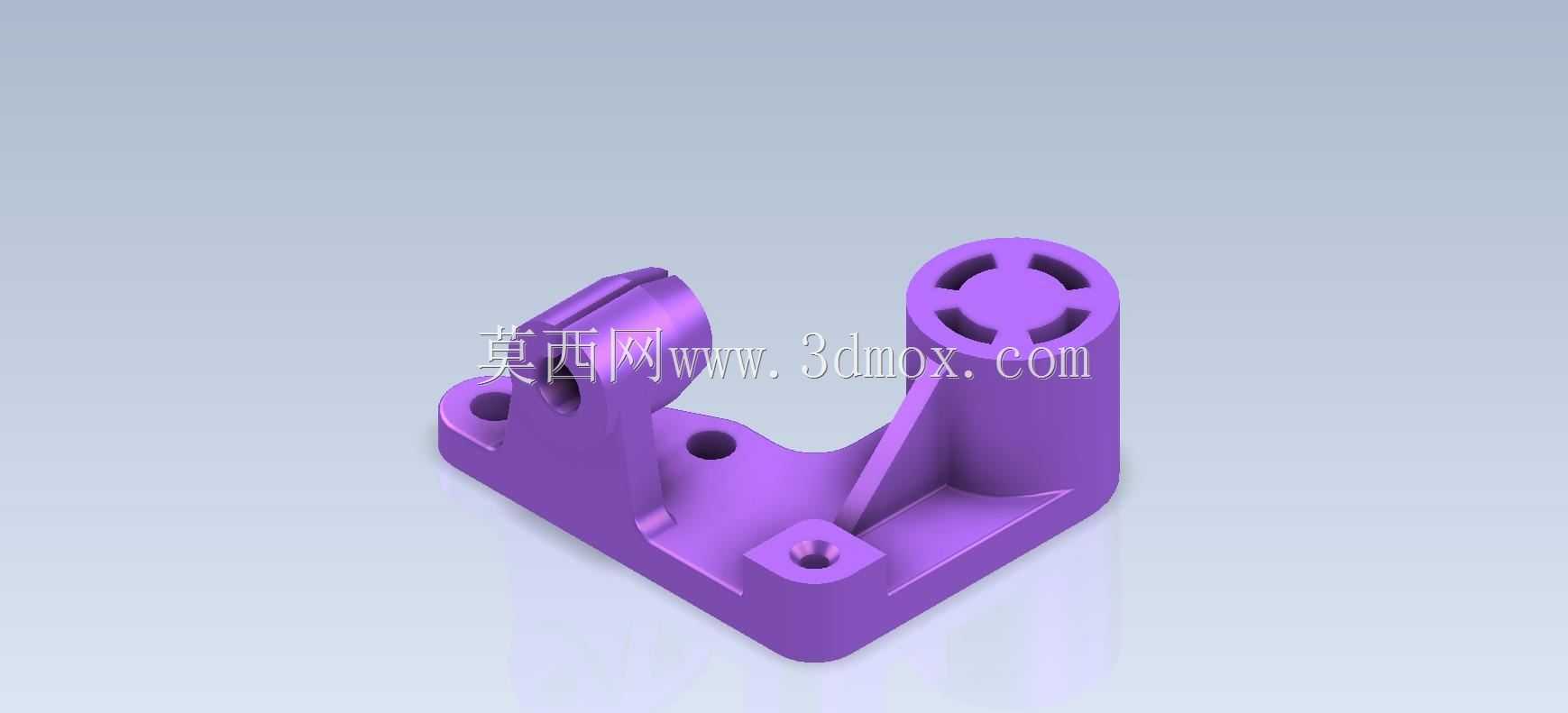

　　该构件属于典型的L型杠杆支撑类结构件，在小型工装夹具、手动操作机构、轻工设备的传动连杆系统中应用广泛，主要承担杠杆转轴支撑、动作传导限位、相邻组件安装定位的功能，是手动操作类机械结构中常见的基础功能零件。从结构设计逻辑来看，整体采用一体化L型弯折布局，底部为平整安装基板，基板上预留三个沉头安装孔，分别布置在基板的两个对角及侧边凸台位置，安装时可通过内六角螺栓将整个构件固定在设备安装基准面上，沉孔设计可保证螺栓头完全沉入零件表面以下，不会对上方杠杆的转动行程造成干涉，三个安装点的布局形成稳定的三角形支撑结构，可承受杠杆动作时产生的侧向倾覆力矩，避免长期使用后出现安装松动、位置偏移的问题。垂直于基板向上延伸的两个支撑臂，

　　其中一个为带开槽的叉形耳座，耳座上预留同轴销孔，用于安装杠杆转轴，开槽结构可方便杠杆组件的装配与拆卸，维护时无需拆卸整个支撑座即可完成杠杆的更换；另一侧为带加强筋的圆柱支撑结构，圆柱顶端设计有十字形卡槽，可用于安装转动限位块或者复位弹簧定位座，连接基板与圆柱支撑的三角形加强筋从结构上提升了垂直支撑部分的刚性，在杠杆承受径向载荷时可有效减少支撑臂的形变量，保证转轴的同轴度精度。零件所有棱边均做了R1-R2的圆角过渡处理，一方面可消除加工过程中产生的锐边毛刺，避免装配时划伤操作人员，另一方面可减少应力集中点，提升零件在交变载荷下的疲劳强度，避免长期受力后在棱角位置出现开裂问题。从安装边界来看，

　　底部基板的安装孔位间距符合小型工装的通用安装尺寸规范，可直接适配常见的20mm、30mm规格铝型材安装槽，也可直接固定在钢板加工的设备台面上；叉形耳座的销孔直径与圆柱支撑的中心距匹配常规小型杠杆的转动行程设计，杠杆绕转轴转动时，最大摆角可达到45度，转动过程中杠杆臂不会与圆柱支撑部分发生运动干涉，圆柱顶端的十字卡槽尺寸适配标准规格的圆柱销或者弹簧卡块，无需额外加工定制配件即可完成配套组件的装配。在建模练习层面，该零件涵盖了拉伸、切除、筋特征、圆角、沉头孔、异形槽等多种常用三维建模命令，适合初学者掌握基础特征的创建逻辑，理解零件结构从二维草图到三维实体的转化思路，建模过程中需要重点关注两个支撑臂的位置度公差、安装孔的同轴度要求，

　　以及加强筋与相邻壁面的衔接处理，这些细节直接影响后续零件加工的工艺性与实际装配的适配性。实际生产中该零件可采用铝合金压铸或者工程塑料注塑成型，也可通过铝板铣削加工制作小批量试制样件，不同材质的选择可对应不同的载荷使用场景，铝合金材质适合载荷较大、需要较高耐磨性能的工装设备，工程塑料材质适合手动操作、载荷较小的民用产品结构，两种材质的零件结构尺寸完全一致，可实现互换通用。
