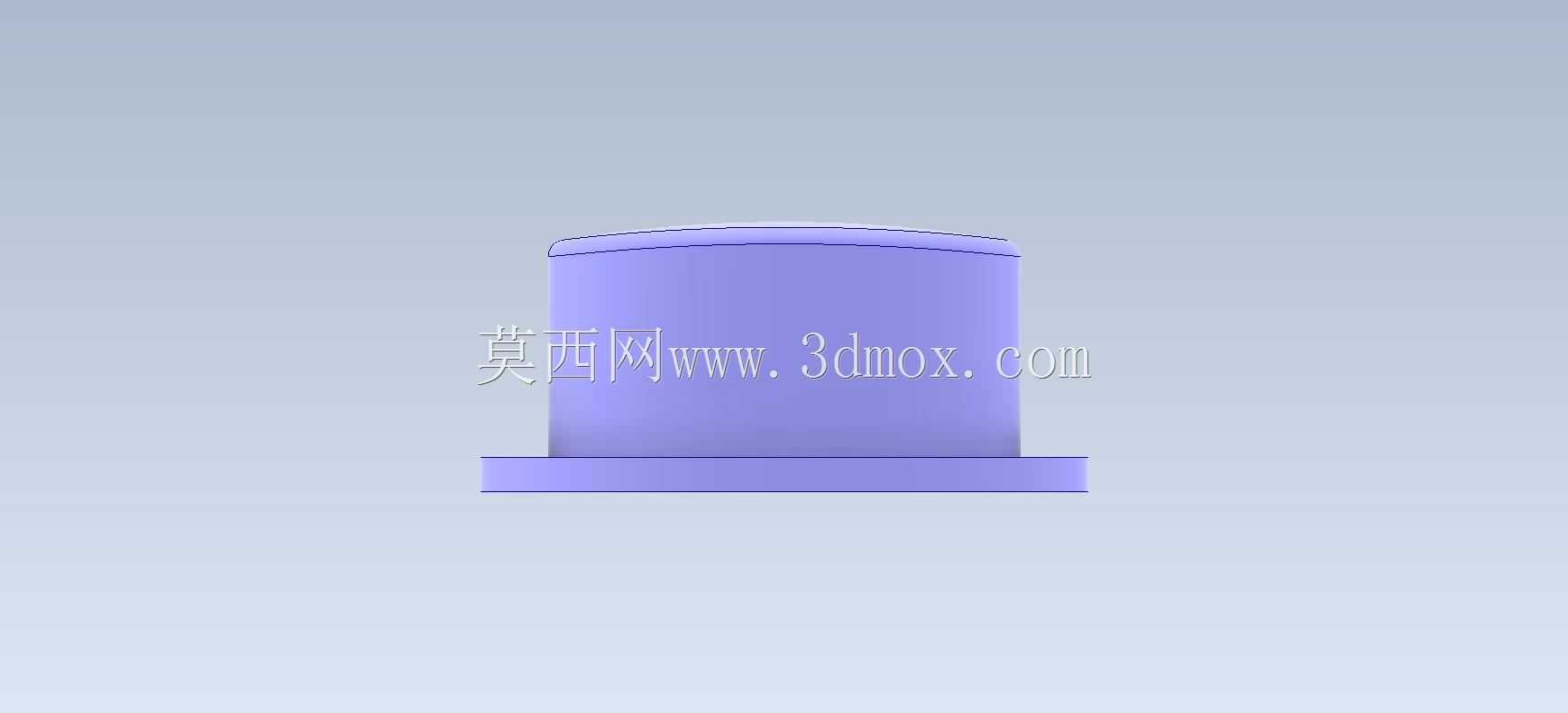

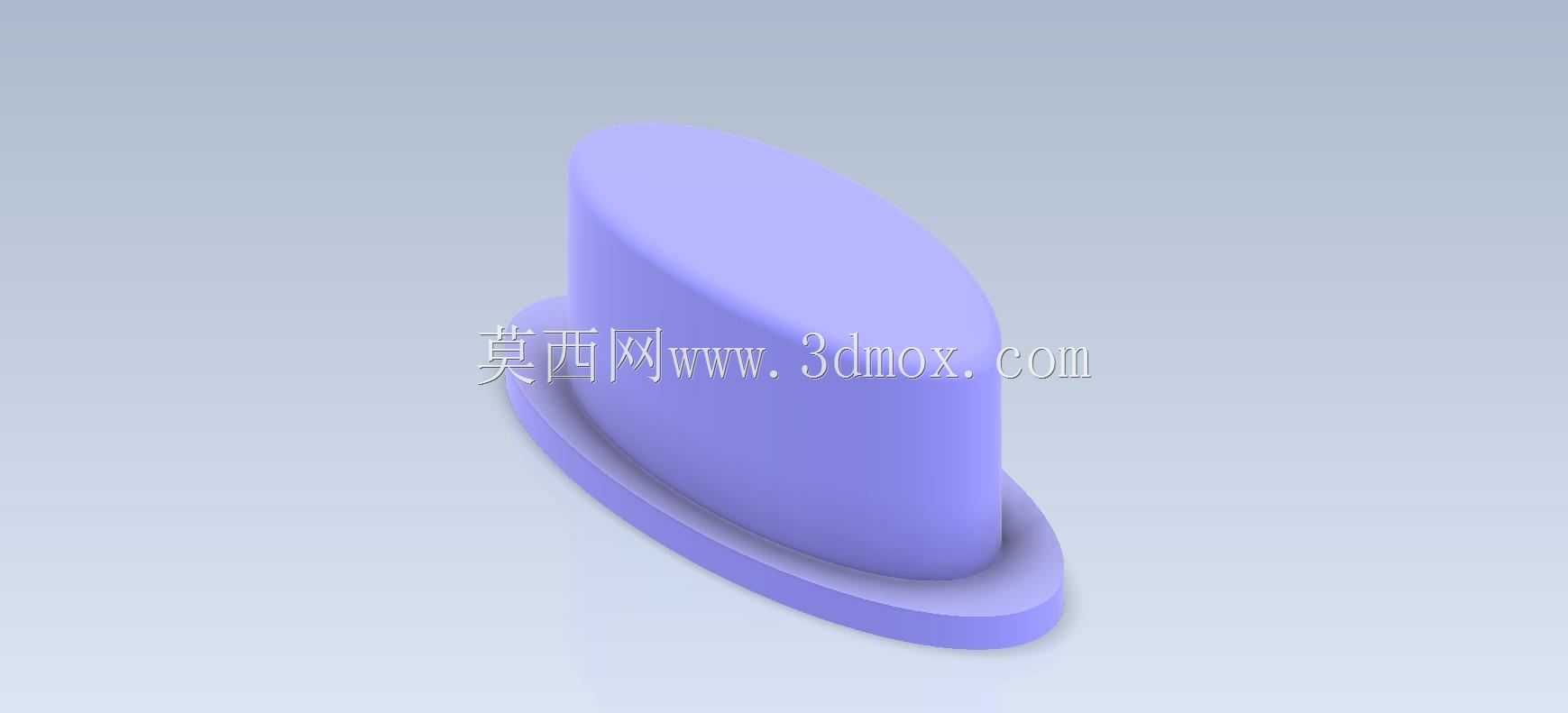

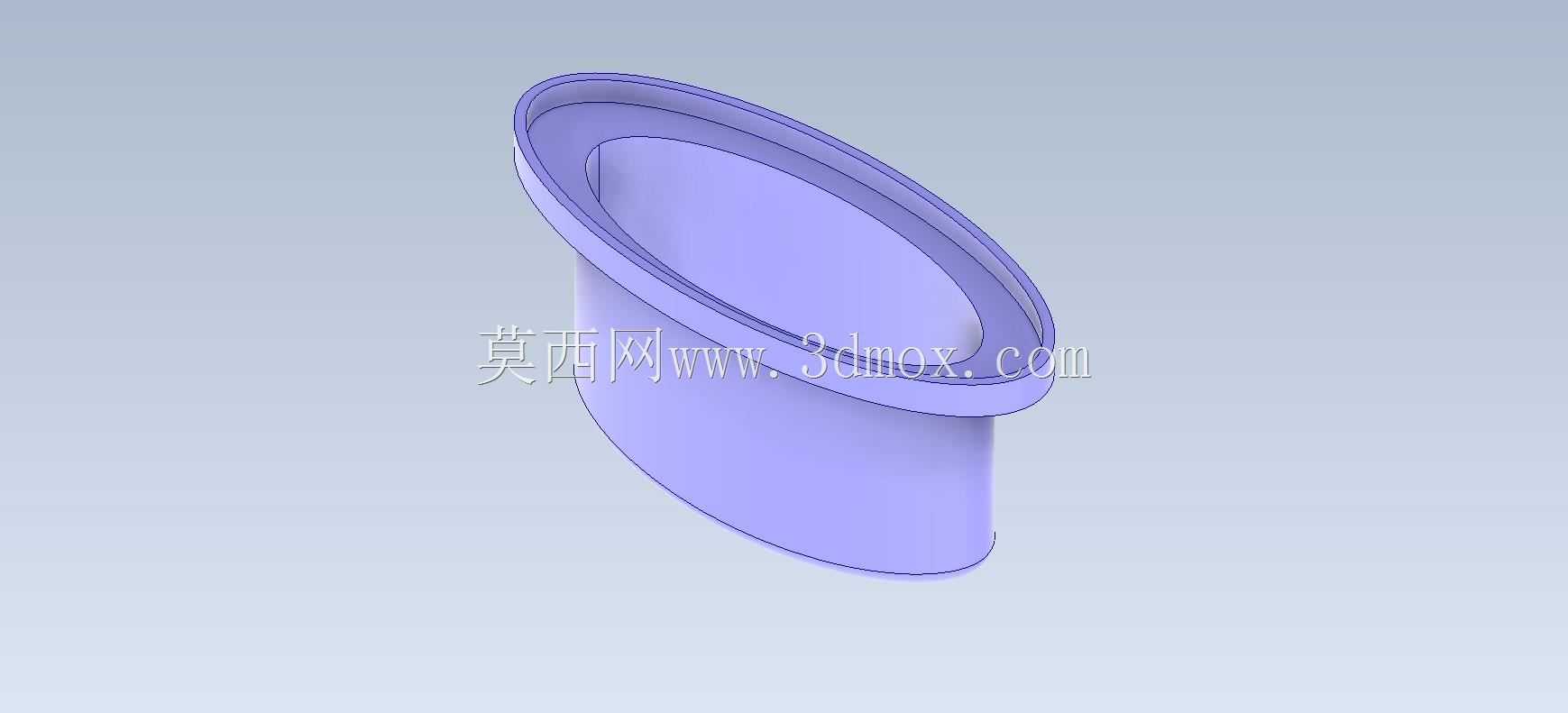

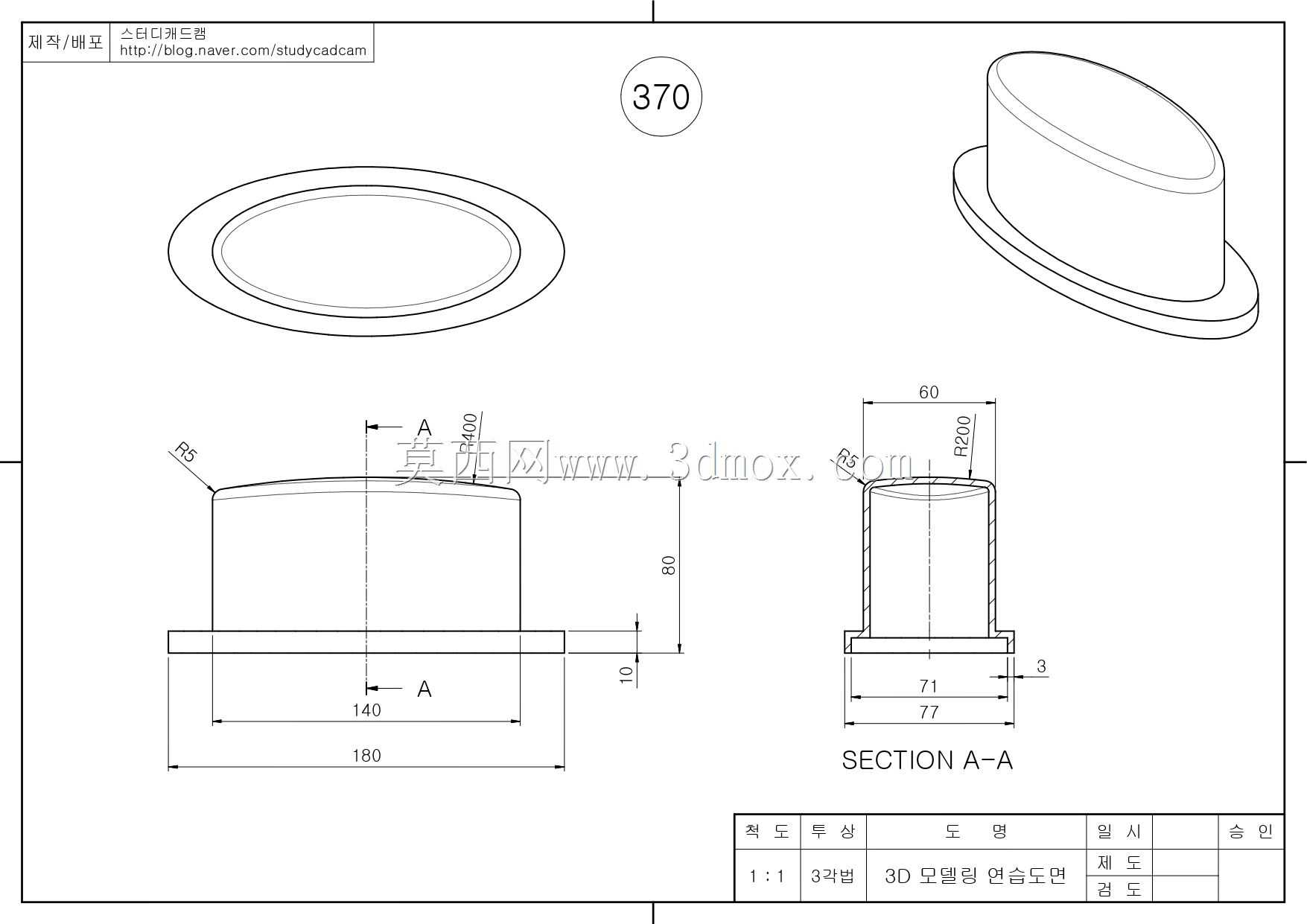

椭圆底座斜置柱体CAD练习建模作品

　　在日常的机械结构建模训练中，这类带椭圆底座的斜置柱体结构，常被用作基础特征建模的典型练习案例，很多刚接触三维建模的从业者，都会通过这类结构熟悉拉伸、拔模、圆角过渡等基础命令的组合使用逻辑。从实际应用场景来看，这类带底座的凸起柱体结构，在通讯设备的内部支撑件、小型电子设备的定位凸台、手持终端的防滑握持结构上都能找到相似的结构逻辑，比如部分通讯手持机的侧部防滑凸筋、通讯基站内部模块的定位支撑柱，都会采用类似的底座加宽、柱体带斜度的设计，一方面保证柱体和安装基面的连接强度，避免应力集中导致的根部断裂，另一方面斜置的柱面能够更好地贴合安装或者握持的接触面，减少装配间隙或者握持硌手的问题。

　　从结构设计思路来看，这个结构首先确定了底部椭圆安装面的轮廓尺寸，椭圆的长轴短轴比例经过调整，保证底座在安装面上的投影面积足够覆盖柱体的根部，避免柱体受侧向力时底座边缘出现应力超出材料许用值的情况。柱体部分采用了斜向拉伸的成型方式，柱体的顶部同样是椭圆轮廓，和底部椭圆保持对应的轴向偏移，柱体的侧壁采用平滑的曲面过渡，没有尖锐的棱边，一方面是减少注塑或者机加工过程中的应力集中，另一方面也能避免装配时棱边刮伤操作人员或者相邻的零部件。底座和柱体的连接位置做了等半径的圆角过渡，圆角的半径根据柱体的壁厚和底座的厚度做了匹配，不会因为圆角过大导致底座局部厚度不均，也不会因为圆角过小起不到应力释放的作用。

　　从安装边界的角度考虑，这类结构的底座下表面是完全平整的安装基准面，安装时可以通过胶粘、热熔或者小螺丝固定的方式固定在对应的安装基面上，底座的边缘没有突出的卡扣或者安装耳，整体外轮廓流畅，不会和周边的其他零部件产生干涉。柱体的高度经过控制，在满足支撑或者定位需求的前提下，不会过高导致整体结构重心偏移，也不会过矮达不到对应的功能要求。柱体的斜置角度经过反复调整，角度过大会导致柱体根部的受力情况恶化，容易在受侧向推力时从根部断裂，角度过小则达不到对应的贴合或者避让效果，实际建模过程中需要根据具体的使用场景调整角度参数，保证结构的力学性能满足使用要求。

　　在建模过程中，首先需要绘制底部的椭圆草图，确定椭圆的中心位置和长、短轴尺寸，然后绘制顶部的椭圆草图，两个草图的中心保持对应的偏移距离，椭圆的长、短轴尺寸根据柱体的斜度做对应调整，保证侧壁的曲面平滑过渡，之后通过放样或者带拔模的拉伸命令生成柱体主体，再绘制底座的椭圆轮廓，拉伸生成底座部分，最后在底座和柱体的连接位置添加过渡圆角，对整体结构做连续性检查，确保曲面没有破面、棱角没有遗漏，整个建模过程能够很好地训练草图绘制、特征生成、细节处理的基础能力，帮助建模人员熟悉不同特征之间的组合逻辑，理解结构设计中强度、安装、功能之间的平衡关系，为后续更复杂的通讯设备零部件建模打下扎实的基础。这类看似简单的基础结构，实际上包含了很多结构设计的底层逻辑，比如安装面的平整性要求、应力集中的规避方式、相邻结构的干涉避让、功能面的角度匹配，这些细节在复杂的整机设计中同样适用，很多刚入行的设计人员容易忽略这类基础结构的设计要点，在实际项目中出现根部断裂、装配干涉、安装不稳等问题，通过这类基础练习反复打磨建模和设计思路，能够有效提升实际工作中的设计可靠性。
