曲面过渡式异形连接护壳结构设计

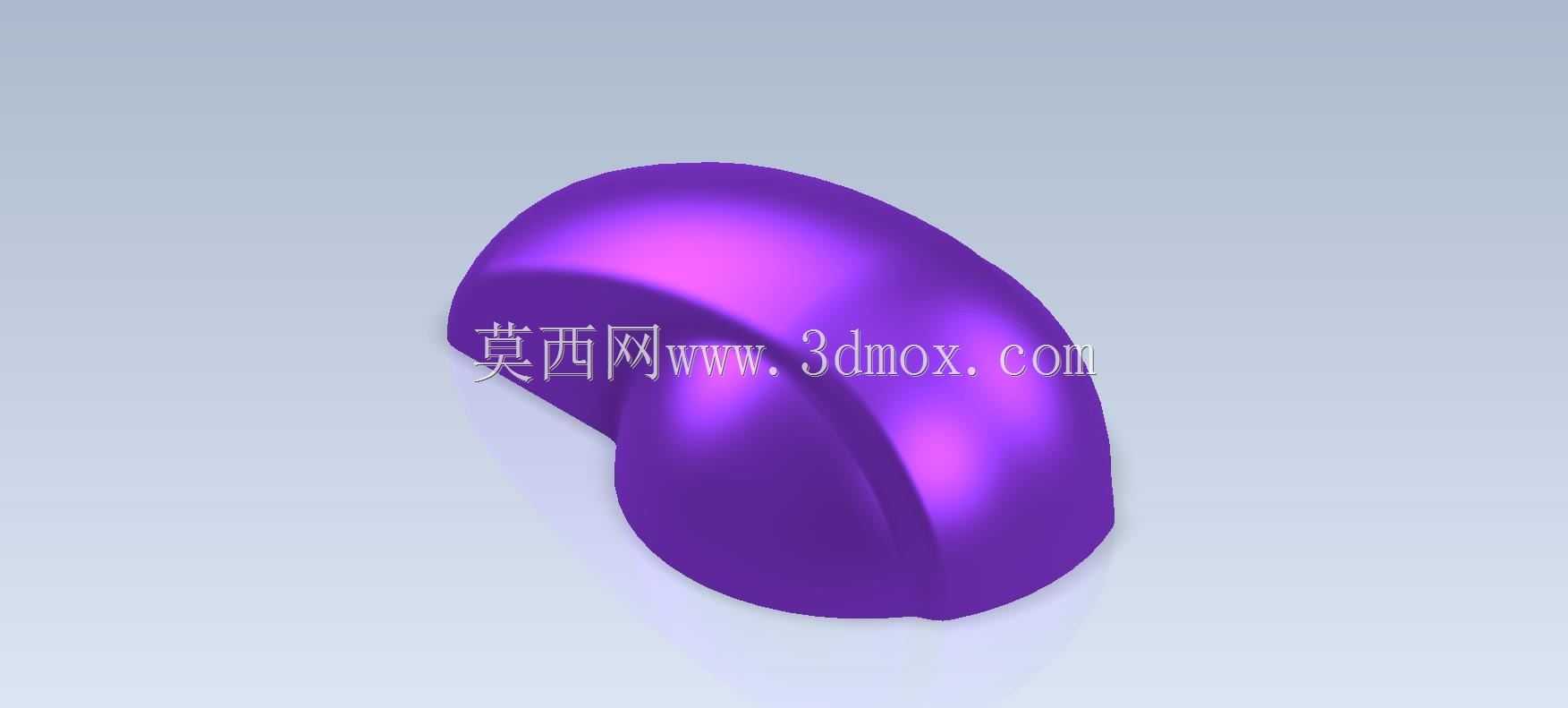

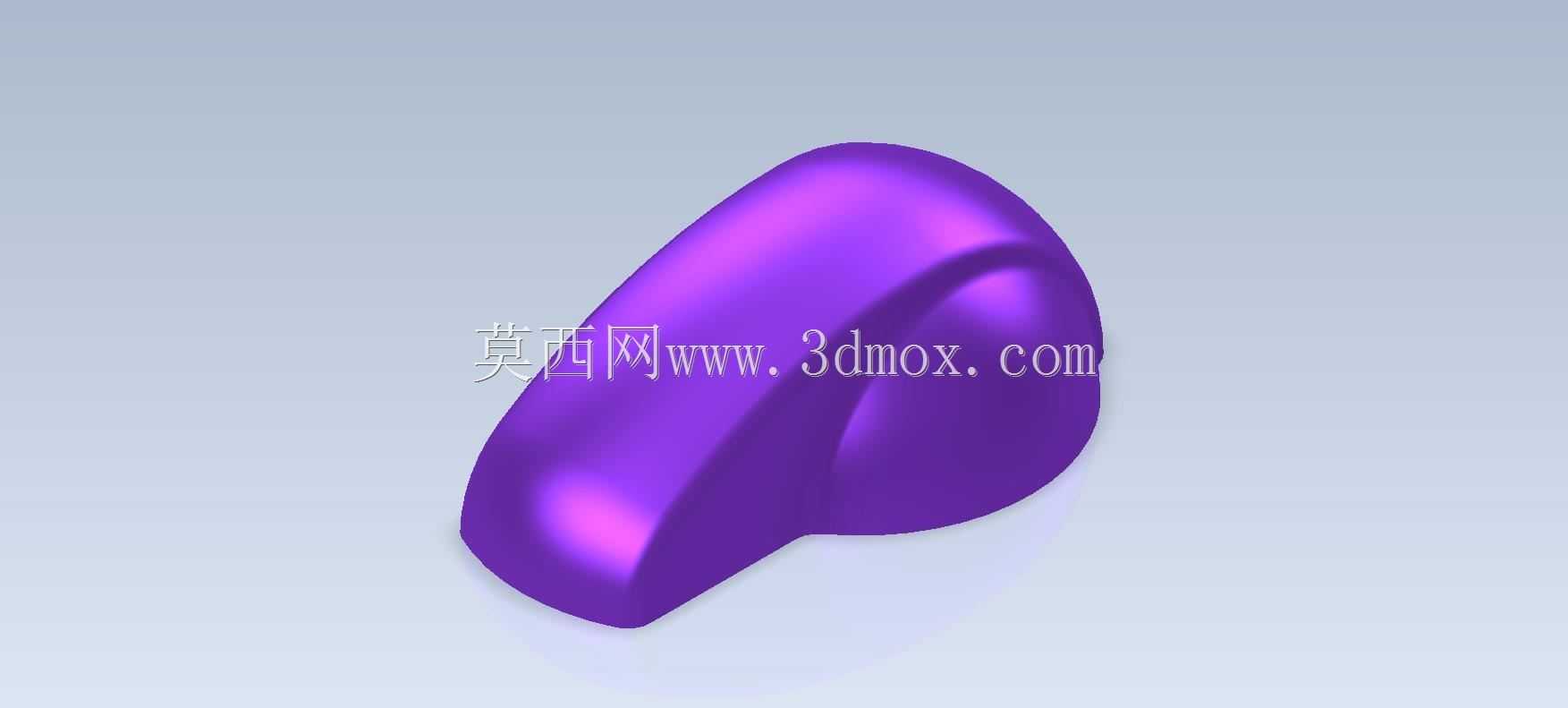

　　在手持通讯终端、便携通讯外设的结构设计场景中，这类双弧面平滑过渡的异形护壳构件，是衔接设备不同功能腔体、兼顾握持手感与内部走线防护的核心结构件。日常工程实践里，不少刚接触曲面建模的结构工程师容易陷入“只看外形不看边界”的误区，要么做出来的曲面曲率突变导致握持硌手，要么忽略安装止口的配合公差，最终装配时出现护壳与内部骨架错位、接缝不均的问题。这个构件的设计逻辑，核心是围绕两个垂直相交的腔体接口做平滑包覆，从结构功能上看，它既要覆盖两个腔体衔接处的电路板走线、接插件焊点，避免日常使用中灰尘、汗液侵入造成电路短路，还要满足手持使用时的人体工学要求，让握持时的受力面均匀贴合手掌弧度，减少长时间持握的疲劳感。从建模思路拆解来看，

　　首先要确定两个相交腔体的基准轴线，两个轴线呈垂直交错布置，相交位置的过渡区域不能直接做直角倒圆，否则会出现曲面褶皱，需要先搭建两个方向的引导线，引导线的曲率要顺着腔体的外轮廓自然延伸，在相交区域做G2连续的曲面桥接，保证整个外表面的曲率变化均匀，不会出现光影断层。实际生产中这类护壳多采用注塑工艺成型，建模时还要提前考虑拔模角度，外表面的拔模斜度控制在1.5度到2度之间，内表面因为要贴合内部腔体的安装位，拔模斜度可以适当放大到2.5度，避免脱模时出现表面拉伤。关于安装边界，这个护壳的两个对接端面分别设置了一圈0.8mm宽的止口，止口的配合公差取H7/h6，装配时止口嵌入对应腔体的卡槽内，不需要额外打胶就能实现初步定位，

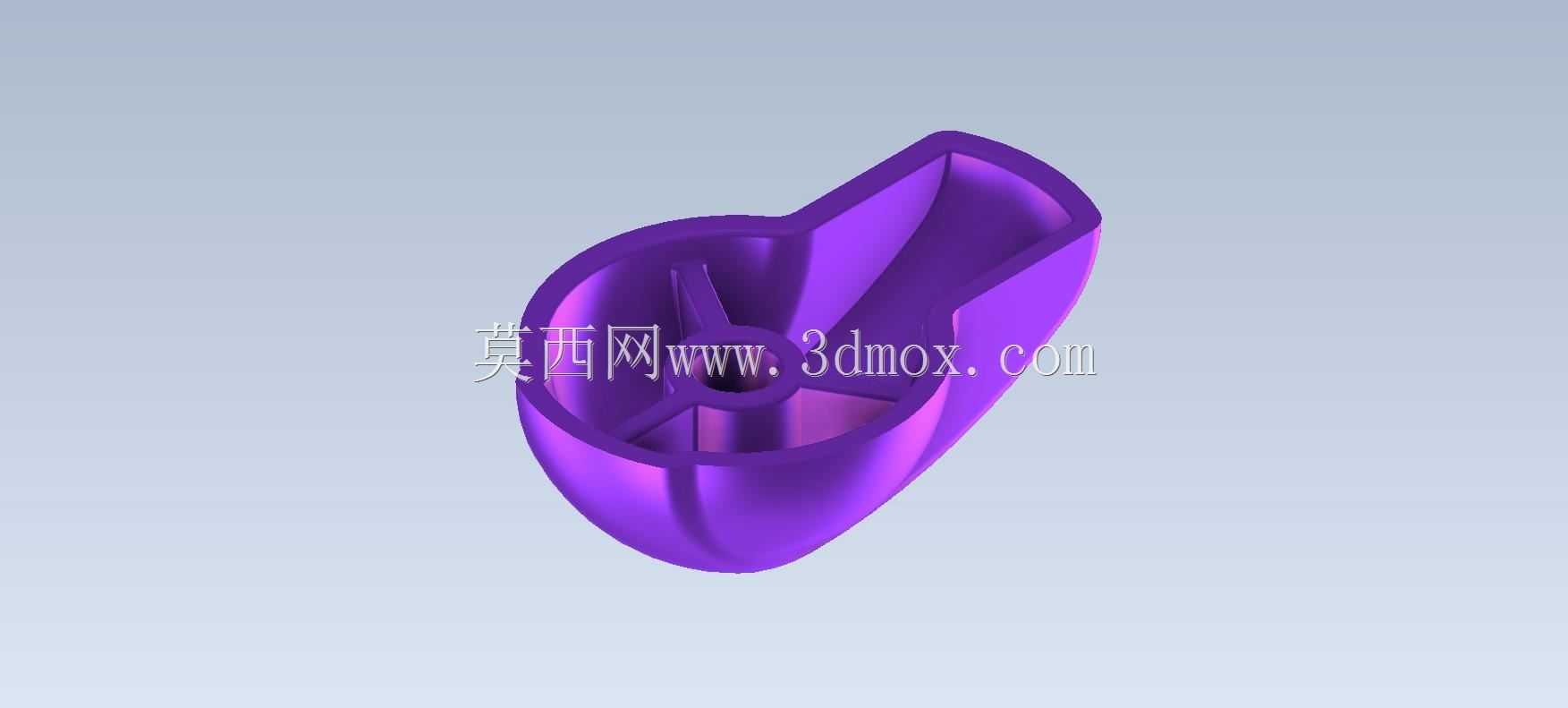

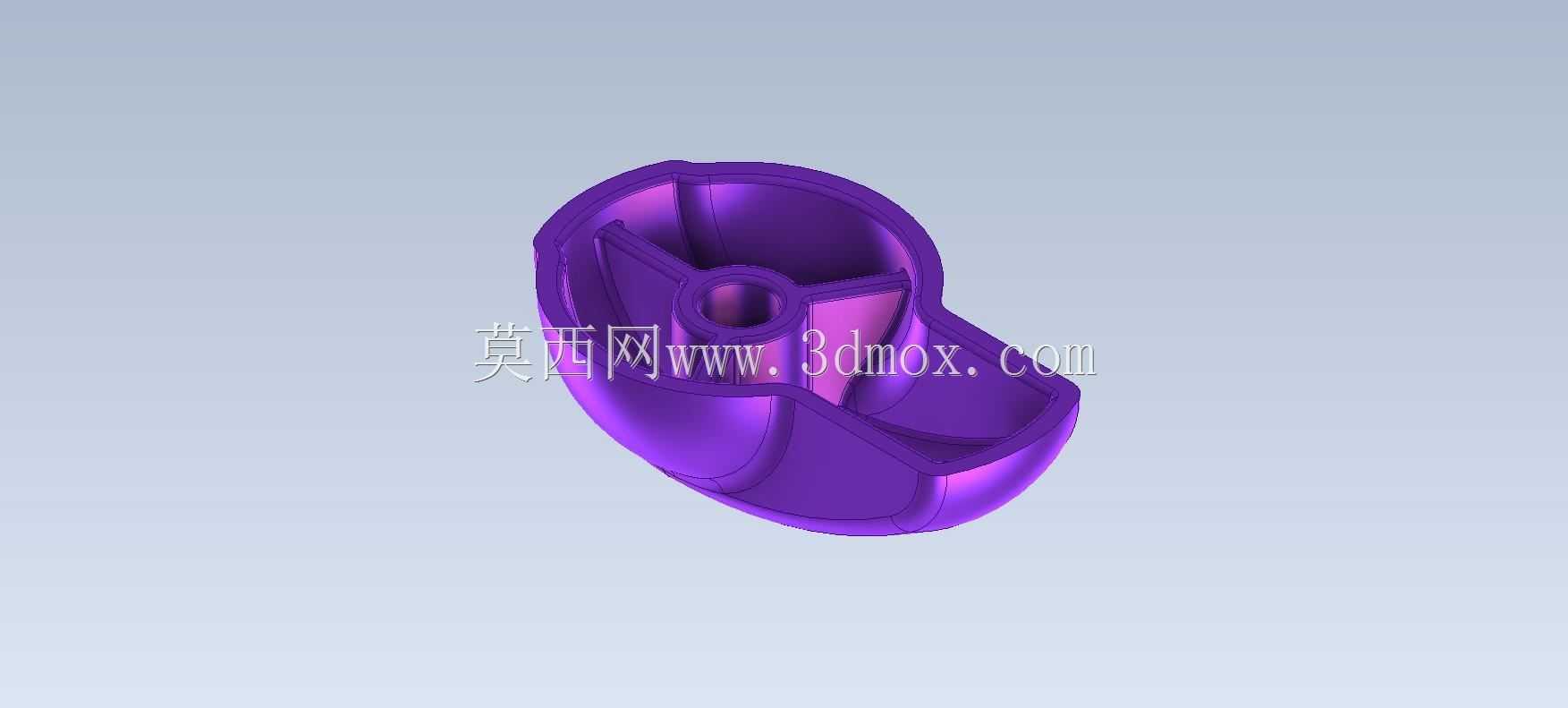

　　护壳的内侧在曲面曲率最大的位置，还预留了0.5mm厚的加强筋，筋位沿着曲面的法向布置，既不会在产品外表面形成缩痕，又能提升整个护壳的抗挤压强度，避免日常跌落时曲面位置出现开裂。很多工程师做这类曲面练习时，容易把注意力全放在曲面的顺滑度上，忽略了实际装配的干涉问题，比如在两个腔体的相交拐角处，如果曲面的偏移量控制不好，内表面就会和内部的电路板元件发生干涉，所以建模完成后一定要做静态干涉检查，把内部的PCB板、接插件、电池等元件的装配模型导入进来，逐一核对间隙，保证护壳内壁和所有内部元件之间至少保留0.3mm的安全间隙，避免装配时出现压件问题。另外在曲面的分型面选择上，要顺着两个腔体的轴线合模方向做分型，

　　分型线设置在曲面曲率变化最平缓的位置，避免分型线出现在握持时经常接触的区域，减少后续飞边打磨的工作量，也能提升产品的外观质感。这类曲面构件的设计练习，本质上是训练工程师对空间曲面连续性的把控能力，以及把外观造型和实际装配、工艺要求结合的思维，毕竟通讯类手持产品的结构设计，从来不是只做漂亮的外形，而是要在有限的空间里，同时满足防护、握持、装配、生产的多重要求，每一个曲面的弧度、每一处壁厚的变化，都要对应实际的使用场景和工艺约束，比如这个护壳的整体壁厚控制在1.2mm，壁厚均匀度偏差不超过0.1mm，避免注塑时出现缩孔、缺胶的问题，在曲面和端面的衔接位置，做了0.2mm的圆角过渡，减少应力集中，提升构件的抗冲击性能。
