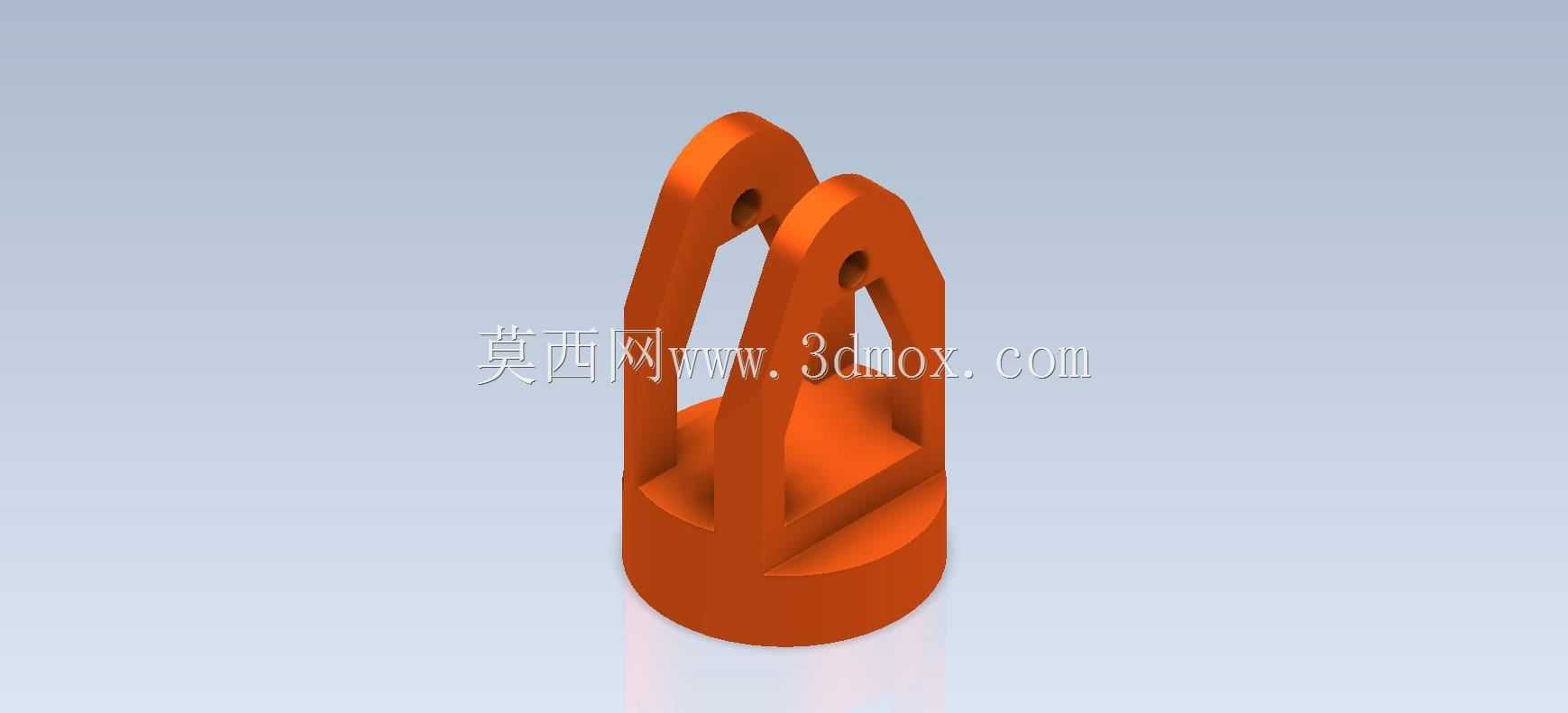

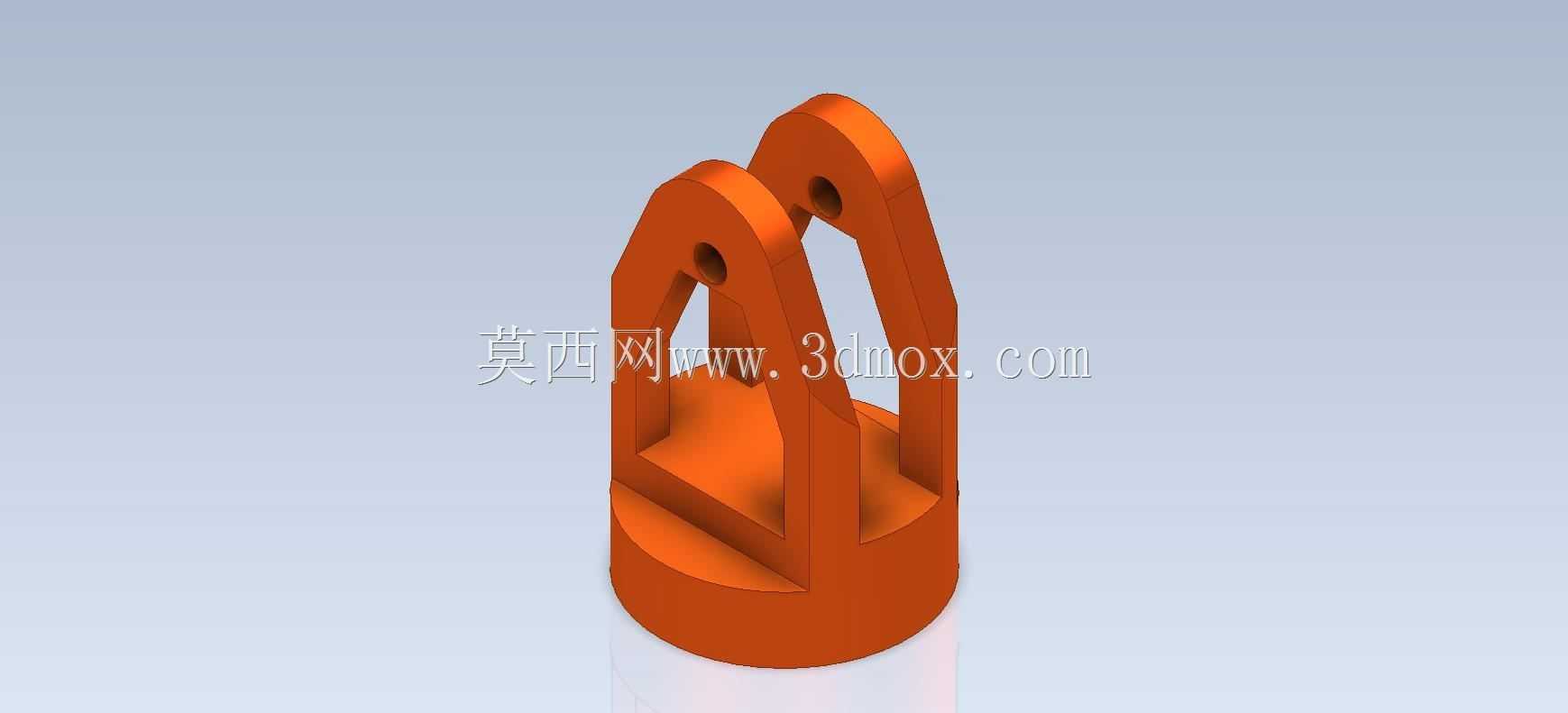

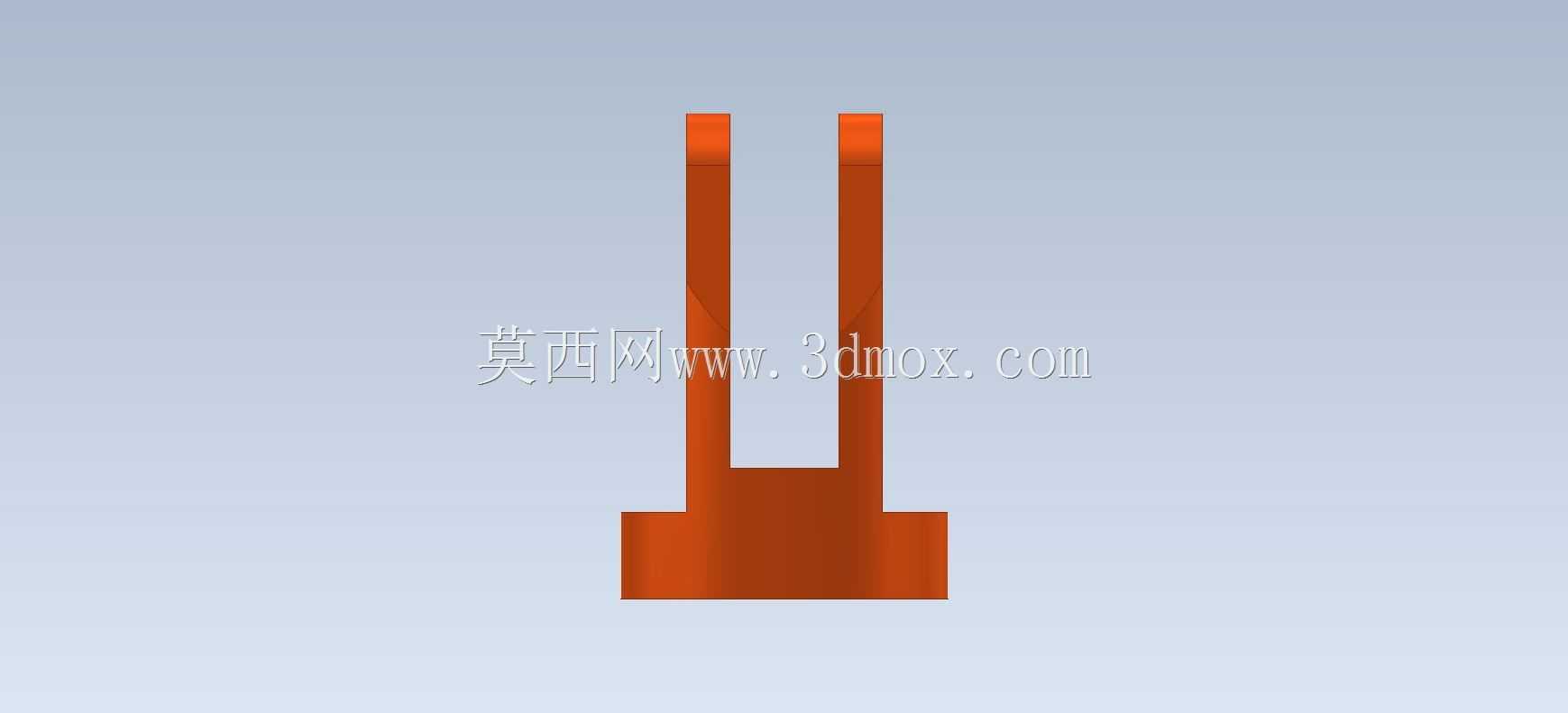

这类带双平行立耳的圆柱基座铰接件,在轻工自动化输送线、小型工装夹具的摆动工位里出镜率极高,日常做机构改型时经常会碰到类似的连接需求——它的核心作用是作为固定端铰接基座,给摆杆、压臂这类需要绕固定轴做定角度回转的零件提供稳定的安装支撑,同时承担回转过程中传递的径向载荷与小幅倾覆力矩。从结构细节来看,底部的整圆柱基座是主要的安装定位基准,圆柱外圆可以直接插入对应安装板的预制定位孔内,依靠圆柱面的配合实现快速同轴定位,不需要额外做复杂的找正工序,基座底部的平面可以和安装面完全贴合,配合端面的紧固连接就能牢牢固定在工位上,避免受载时出现基座偏转的问题。上方的两个平行立耳是核心的功能承载区,两个立耳上的同轴通孔是铰接轴的安装位,
孔位的同轴度公差直接决定了铰接转动的顺畅度,如果同轴度偏差过大,铰接轴穿入后会出现卡滞,反复摆动后还会加剧孔壁的偏磨,大幅缩短零件的使用寿命;两个立耳之间预留的间隙宽度,刚好可以容纳待连接摆臂的连接端厚度,装配时摆臂插入两耳间隙后穿入铰接轴,就能实现摆臂绕轴的定轴回转,间隙的尺寸公差需要严格控制,间隙过小会导致摆臂装配困难、转动时出现摩擦卡滞,间隙过大则会让摆臂在摆动过程中出现横向窜动,影响整个机构的动作精度。设计这类零件的时候,首先要根据实际工况的载荷大小确定基座的直径与立耳的厚度,载荷越大,基座直径需要做的越大,立耳厚度也要相应增加,避免受载时立耳出现根部断裂的问题;立耳上的铰接孔中心到基座安装面的高度尺寸,
是整个机构的关键安装边界尺寸,这个尺寸直接决定了摆臂的回转中心高度,一旦尺寸出现偏差,整个摆动机构的动作行程、末端位置都会出现偏移,甚至会和周边的其他零部件出现运动干涉。立耳与圆柱基座衔接的位置做了圆弧过渡处理,这个细节不是为了外观好看,而是为了降低应力集中系数,因为铰接件受载时,立耳根部是应力最高的区域,如果采用直角衔接,反复受交变载荷后很容易在根部萌生疲劳裂纹,圆弧过渡可以把集中的应力分散开,大幅提升零件的抗疲劳性能。零件整体采用等壁厚设计,不管是采用金属切削加工还是注塑、铸造成型,都能很好的控制加工或成型难度,切削加工时可以直接采用圆棒料下料,一次装夹就能完成基座外圆、底面的加工,翻面装夹后铣削两个立耳、钻削铰接孔,工序集中,

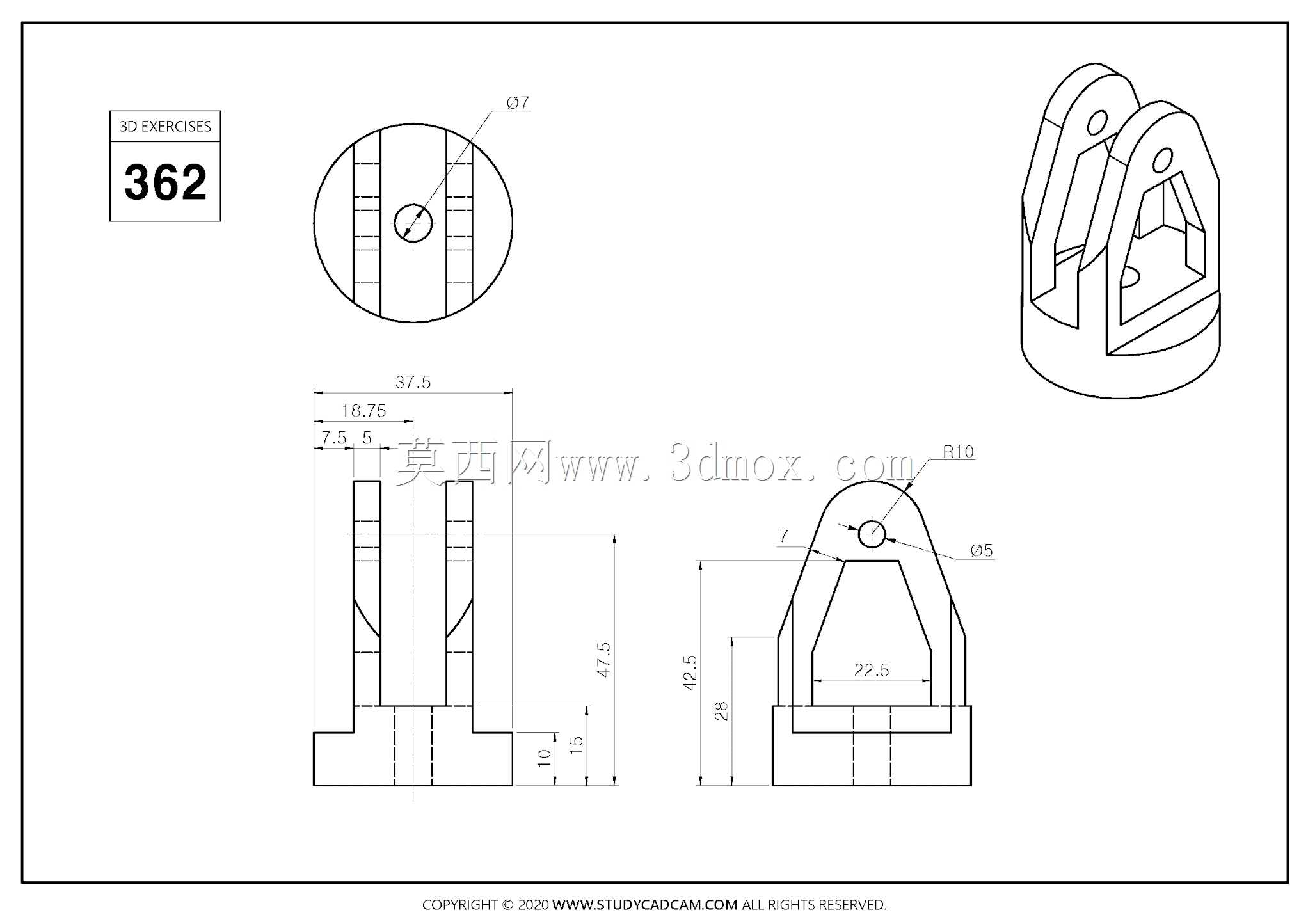

加工效率高;如果采用工程塑料注塑成型,等壁厚结构也能避免出现缩痕、填充不均的成型缺陷,适合小批量快速制作验证样件。实际应用中,这类铰接件常被用在小型压装工装的压臂铰接位、输送线的挡料摆板安装座、小型检测设备的翻盖连接位等场景,相比单耳式的铰接支座,双耳结构的抗倾覆能力更强,能承受更大的侧向载荷,转动过程中的稳定性也更好,不会因为单侧受力出现支座歪斜的问题。做三维建模的时候,需要优先保证两个铰接孔的同轴度约束,以及铰接孔轴线与基座圆柱轴线的垂直度约束,这两个形位公差是保证零件功能的核心,建模时可以先绘制底部圆柱的草图,拉伸生成基座实体,再在基座上端面绘制两个立耳的截面轮廓,对称拉伸生成立耳结构,之后在立耳上绘制铰接孔的草图,通过同轴约束保证两个孔的轴线重合,最后在立耳与基座的衔接处添加过渡圆角,完成整个零件的建模。需要注意的是,立耳上端的圆弧轮廓要和铰接孔保持同心,这样既可以减少零件的整体重量,也能避免立耳上端出现尖锐棱角,装配时划伤操作人员。
