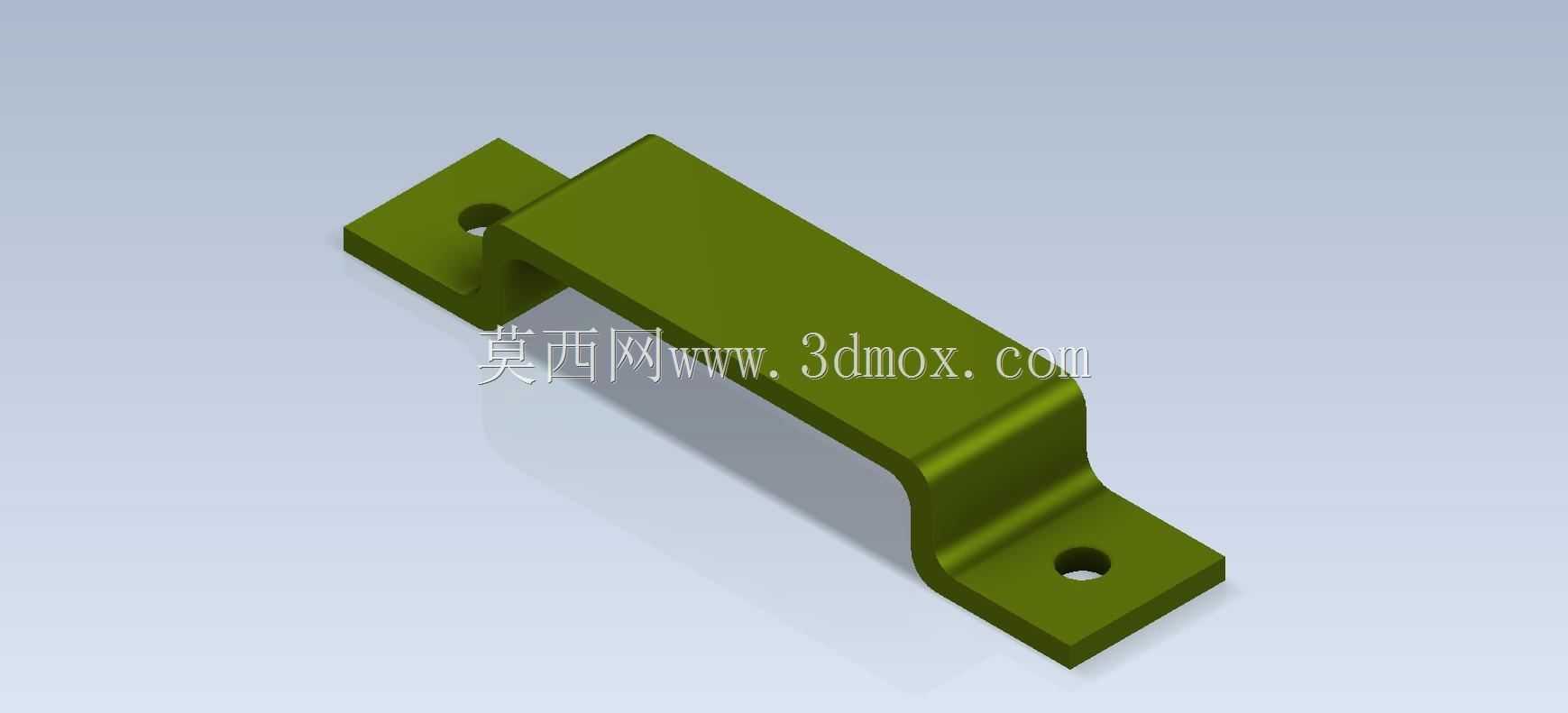

Z型折弯带孔安装固定连接支架结构

　　这款Z型折弯结构的安装固定件，在各类机电设备、通讯机柜、小型自动化装置的内部走线、模块固定场景中应用十分广泛，属于典型的通用型钣金连接支撑构件。从实际使用场景来看，这类零件常被用于设备内部不同高度安装面之间的转接固定，比如在通讯类设备的机壳内部，当PCB安装板与设备底板存在高度差，同时需要避开内部走线空间或凸起元器件时，这种带阶梯折弯的支架就能很好地填补安装高度差，同时提供稳定的连接支撑，避免直接安装导致的元器件干涉、安装面贴合不严等问题。

　　从功能特性上看，零件两端的安装耳板上都预制了同轴度符合通用安装要求的通孔，可适配标准规格的螺栓、自攻螺丝完成固定，两端耳板分别贴合两个存在高度差的安装基准面，中间的折弯段形成避让空间，既可以让过线、小型元器件从折弯形成的空腔内穿过，也能通过自身的折弯结构提升零件的整体抗弯折强度，相比平直的连接板，这种多段折弯的结构在同等板材厚度下，垂直于安装面方向的抗形变能力能提升40%以上，能有效承受安装模块的静态载荷，同时抵御设备运行过程中产生的小幅振动，避免连接松动。

　　设计思路上，这类零件优先采用等厚钣金板材通过折弯工艺成型，不需要额外的焊接或拼接工序，所有折弯处的内R角都匹配板材厚度设置，避免折弯过程中出现板材开裂、应力集中的问题，两端的安装孔中心距、折弯高度、耳板宽度都遵循通用安装模数设计，能适配多数标准机柜、小型设备的安装孔位布局，不需要额外打孔修改即可直接使用。零件的折弯角度严格控制为90度，保证两端安装面的平行度，安装后不会出现偏斜，导致固定的模块出现安装应力，长期使用下也不会因为应力累积出现板材疲劳变形。

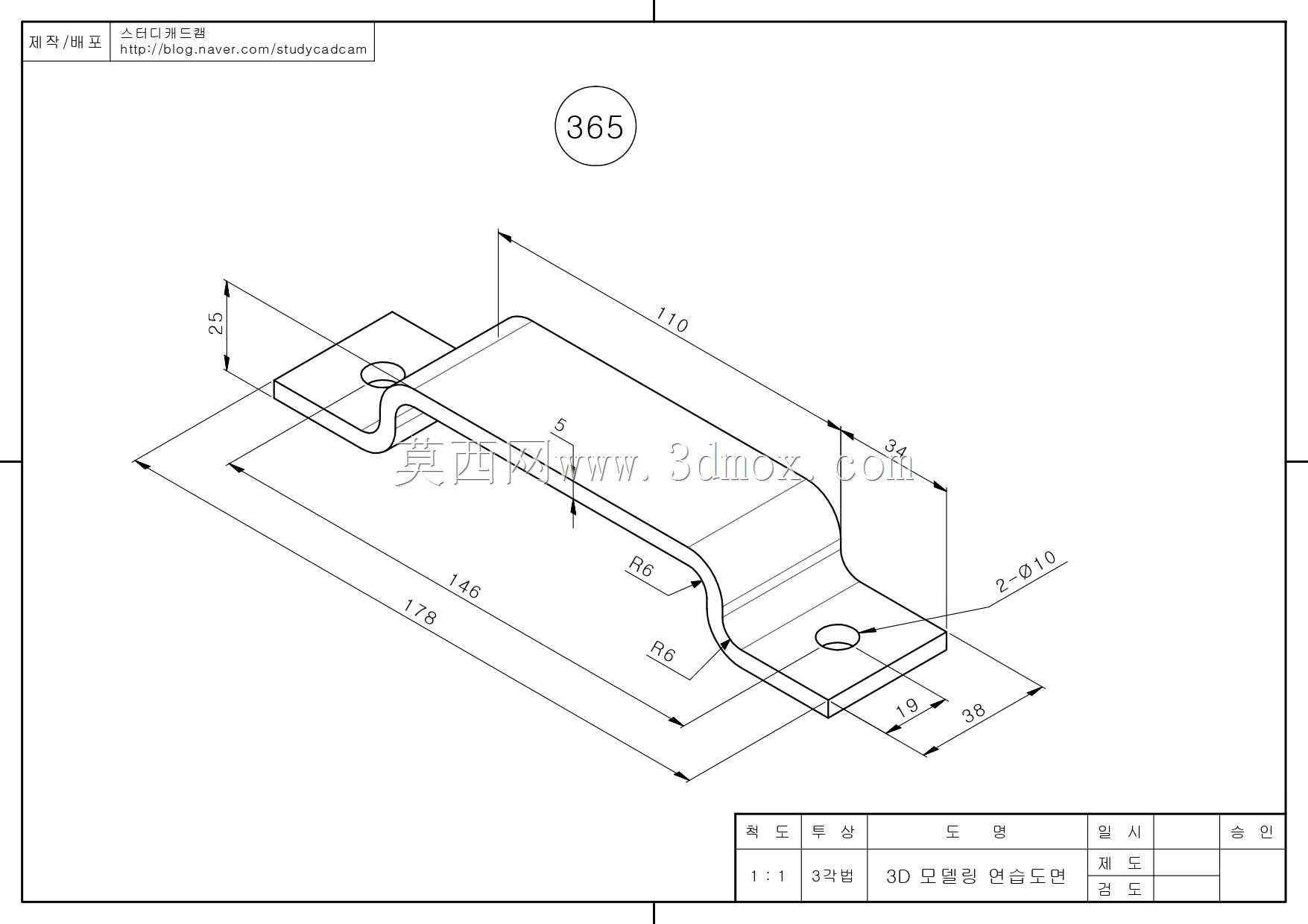

　　从安装边界尺寸来看，两端耳板的长度足够容纳标准紧固件的安装空间，螺丝安装时不会出现工具干涉的问题，中间连接段的宽度与耳板保持一致，整体结构对称，安装时不需要区分方向，降低现场装配的出错概率。零件的整体高度根据常见的设备内部安装高度差设置，既不会因为高度过高导致支撑稳定性下降，也不会因为高度不足无法形成有效的避让空间，板材厚度的选择兼顾了结构强度与轻量化要求，在满足额定承载能力的前提下尽可能降低零件自重，减少设备整体的重量负载。

　　在实际选型使用时，这类支架可以根据安装场景的防腐需求选择不同的表面处理方式，比如在潮湿环境下使用可以选择喷塑、镀锌处理，在普通室内环境下使用也可以采用钝化处理降低成本，安装时只需要将两端耳板分别贴合对应的安装基准面，穿入对应规格的紧固件按照标准扭矩锁紧即可，不需要额外的调整工序，装配效率远高于定制的机加工连接块。同时这种一体折弯的结构没有拼接缝隙，长期使用下不会出现拼接处松动、锈蚀的问题，使用寿命更长，维护成本更低，在小批量设备试制、现有设备改造升级的场景中，这类通用支架可以大幅缩短设计和加工周期，不需要单独开模或定制机加工，直接选用标准规格的零件即可完成安装固定，有效降低项目的整体成本。
