立式双立板带筋支撑安装固定支座

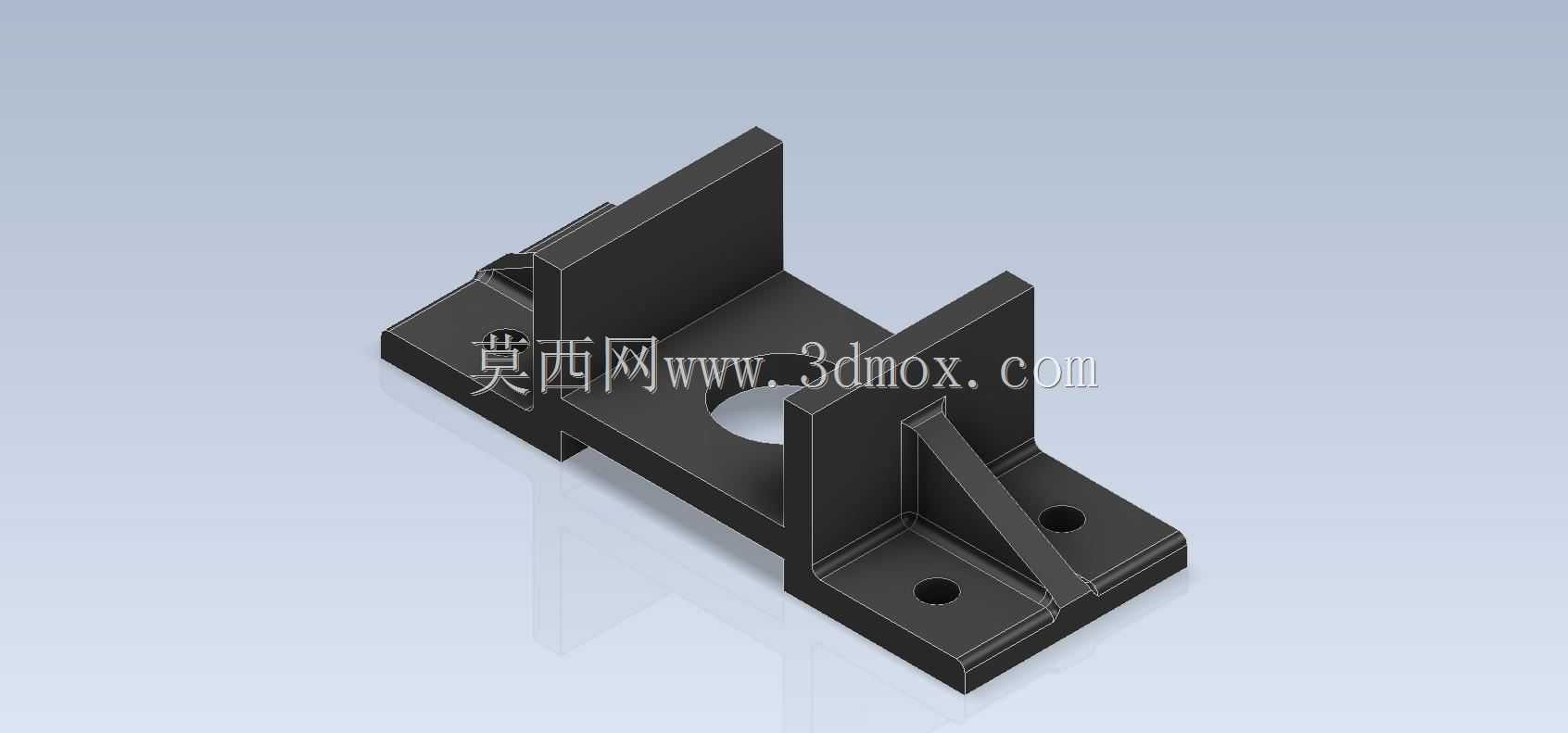

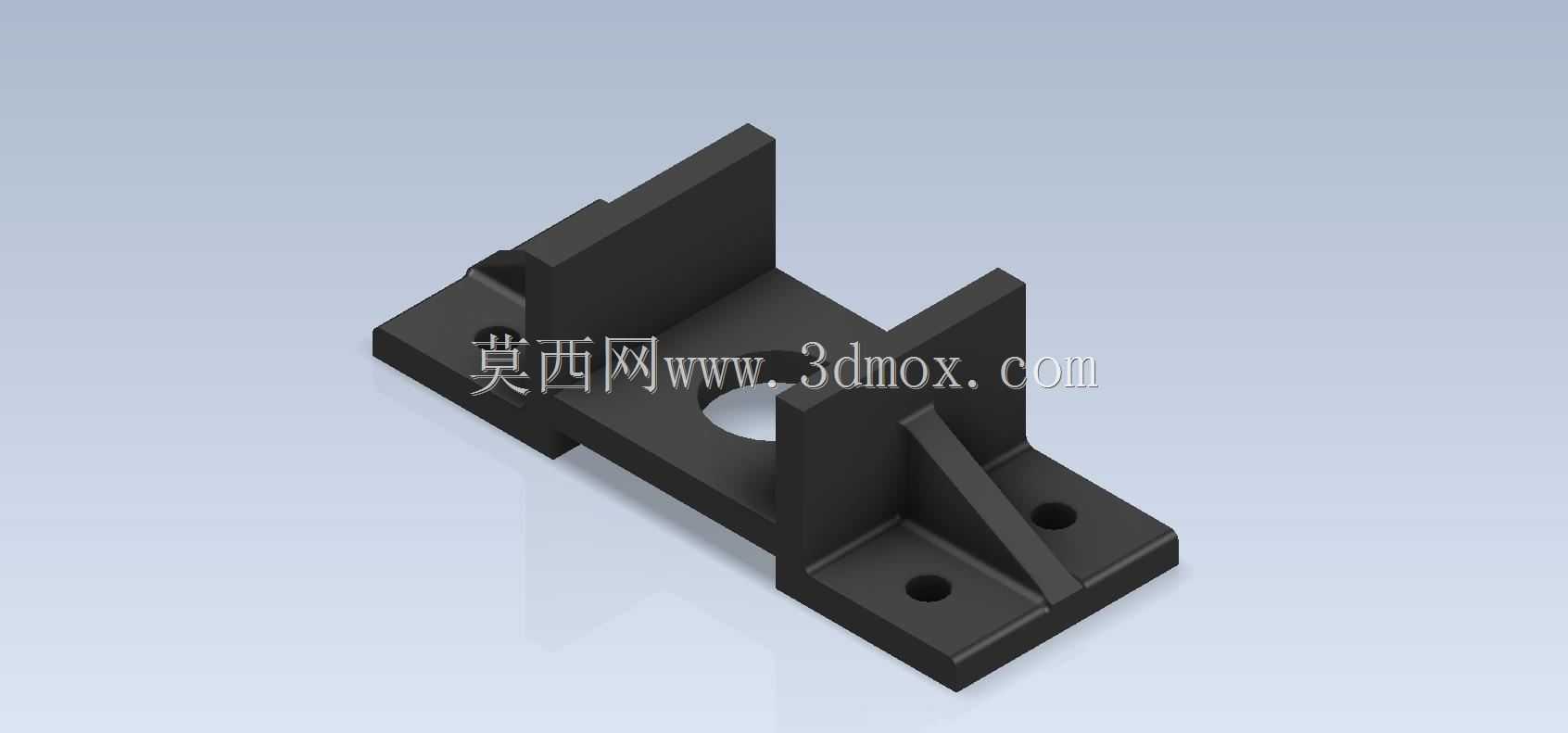

　　这类带双立板加强筋的安装支座，在通讯设备布线、小型机电模组装配、自动化输送线侧装定位场景里十分常见，属于小尺寸但承担核心定位承重作用的基础构件。从结构来看，底部采用长条形平板作为安装基体，平板上开设两个沉头安装孔，孔位沿底座长度方向对称分布，安装时可通过内六角螺栓将整个支座固定在设备机架、型材安装面或者工作台面板上，沉孔设计能够让螺栓头完全没入底座平面，不会突出表面干涉后续搭载的部件，底座的长度边界刚好覆盖两个安装孔的外侧余量，既保证安装时的接触面积足够分散压应力，又不会过多占用安装面的空间，适配多数15到20规格的工业铝型材安装槽距，也能直接固定在钢板加工的设备台面上。

　　底座上方垂直设置两块平行的立板，两块立板之间预留出固定宽度的卡槽空间，这个卡槽的宽度尺寸经过公差适配，刚好可以卡入对应厚度的安装板、传感器支架或者小型气动元件的安装端，立板的高度根据搭载部件的安装深度设计，保证插入卡槽的部件不会出现上下窜动，同时立板侧面和底座之间加设了三角形加强筋，筋板从立板外侧根部一直延伸到底座平面，能够抵消立板受到的侧向弯矩，避免长期受载后立板和底座连接位置出现应力开裂，尤其是在搭载有小幅振动的小型电机、气动滑台部件时，加强筋的存在能大幅提升整个支座的抗疲劳性能，减少长期运行后的结构形变。

　　底座中间位置还开设了一个圆形通孔，这个孔并非安装孔，主要作用是避让穿过安装面的管线、定位销或者螺栓尾部，当支座固定在有凸起定位销的安装面上时，这个通孔可以直接套过定位销，不需要额外调整支座位置，也能让穿过安装面的线缆从孔位穿出，避免线缆被底座压在接触面下造成绝缘层磨损。立板的顶端做了小尺寸的倒角处理，装配时引导待安装部件顺利滑入卡槽，不会因为立板边缘的毛刺或者加工锐角卡住部件，也能减少装配时操作人员被锐角划伤的风险。

　　从设计思路上看，这类支座没有多余的冗余结构，所有结构特征都服务于安装固定、承载抗形变、装配避让这几个核心需求，没有花哨的外观设计，完全从工程实用角度出发：平板底座保证接触稳定性，双立板形成定位卡槽，加强筋提升结构强度，中间通孔做避让，沉头孔保证安装平整度，每个特征的尺寸都经过受力校核，比如安装孔的直径适配常用的M4或者M5螺栓，加强筋的厚度和立板厚度保持一致，避免注塑或者铣削加工时出现壁厚不均导致的变形，立板之间的卡槽宽度公差控制在零点几毫米范围内，保证安装部件时既不会因为间隙过大出现晃动，也不会因为间隙过小导致装配困难。

　　实际使用中，这类支座常用来固定通讯线路的理线架、小型光电传感器的安装支架、气动管路的阀组固定座，也可以在小型实验设备上用来固定测试模组，相比一体式焊接的支座，这种一体加工成型的结构没有焊缝应力集中的问题，长期受载或者在温变环境下使用时，结构稳定性更好，不会因为焊缝开裂导致固定失效。安装时只需要先将底座对准安装面的孔位，拧入两颗固定螺栓完成底座固定，再将需要搭载的部件卡入两块立板之间的卡槽，通过立板上预留的锁紧孔拧入紧定螺钉或者穿入销轴，就能完成部件的固定，整个装配过程不需要复杂的工装，单人就能快速完成安装，后期维护更换部件时也只需要松开锁紧件就能拆下搭载部件，不需要拆卸整个底座，大幅降低设备维护的时间成本。

　　在建模过程中，这类零件需要重点关注各个特征的位置公差，比如两个安装孔的同轴度、立板和底座的垂直度、加强筋和两个连接面的贴合度，这些公差直接影响最终零件的装配性能，如果立板和底座垂直度不足，安装后的部件就会出现倾斜，导致传感器检测位置偏移、气动元件运动卡滞等问题；如果安装孔位置偏差过大，就会出现和安装面孔位不对中，无法顺利穿入螺栓的问题。同时建模时需要注意各个转角位置的圆角处理，避免尖锐内角造成的应力集中，尤其是立板和底座连接的根部位置，小尺寸的圆角过渡能够分散应力，提升零件的整体强度，也能减少加工时的应力残留。
