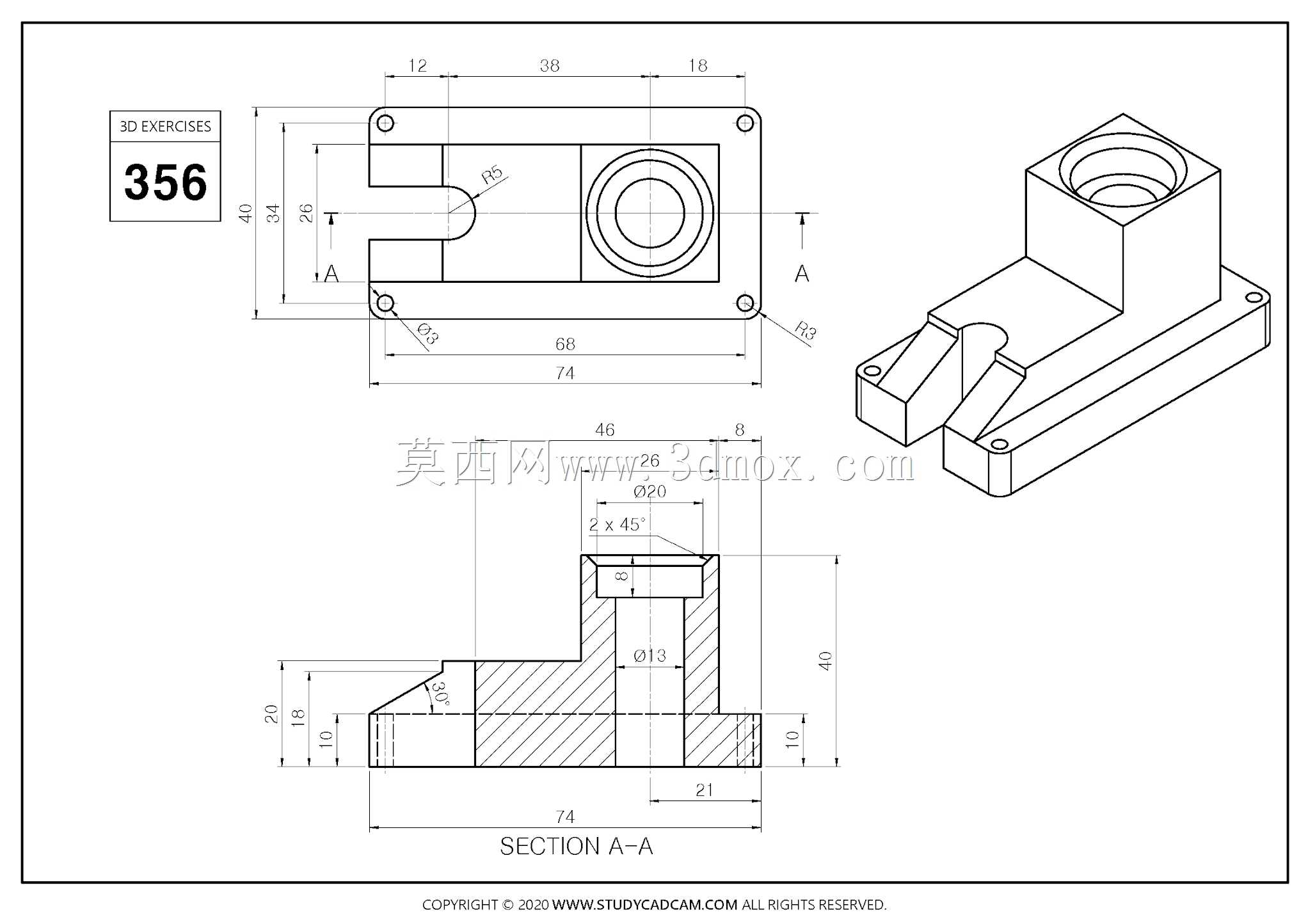

带安装孔立式带孔基座夹块结构设计

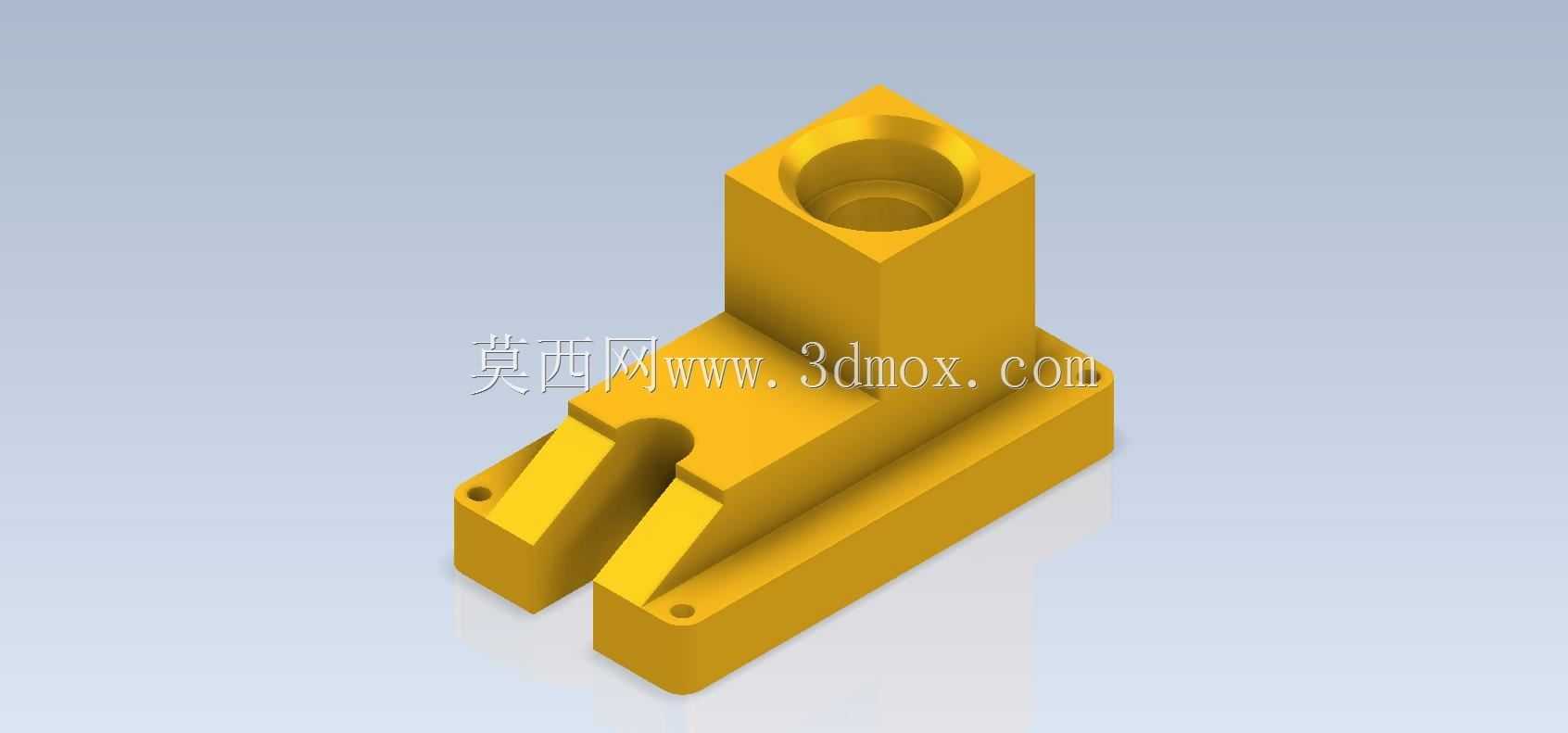

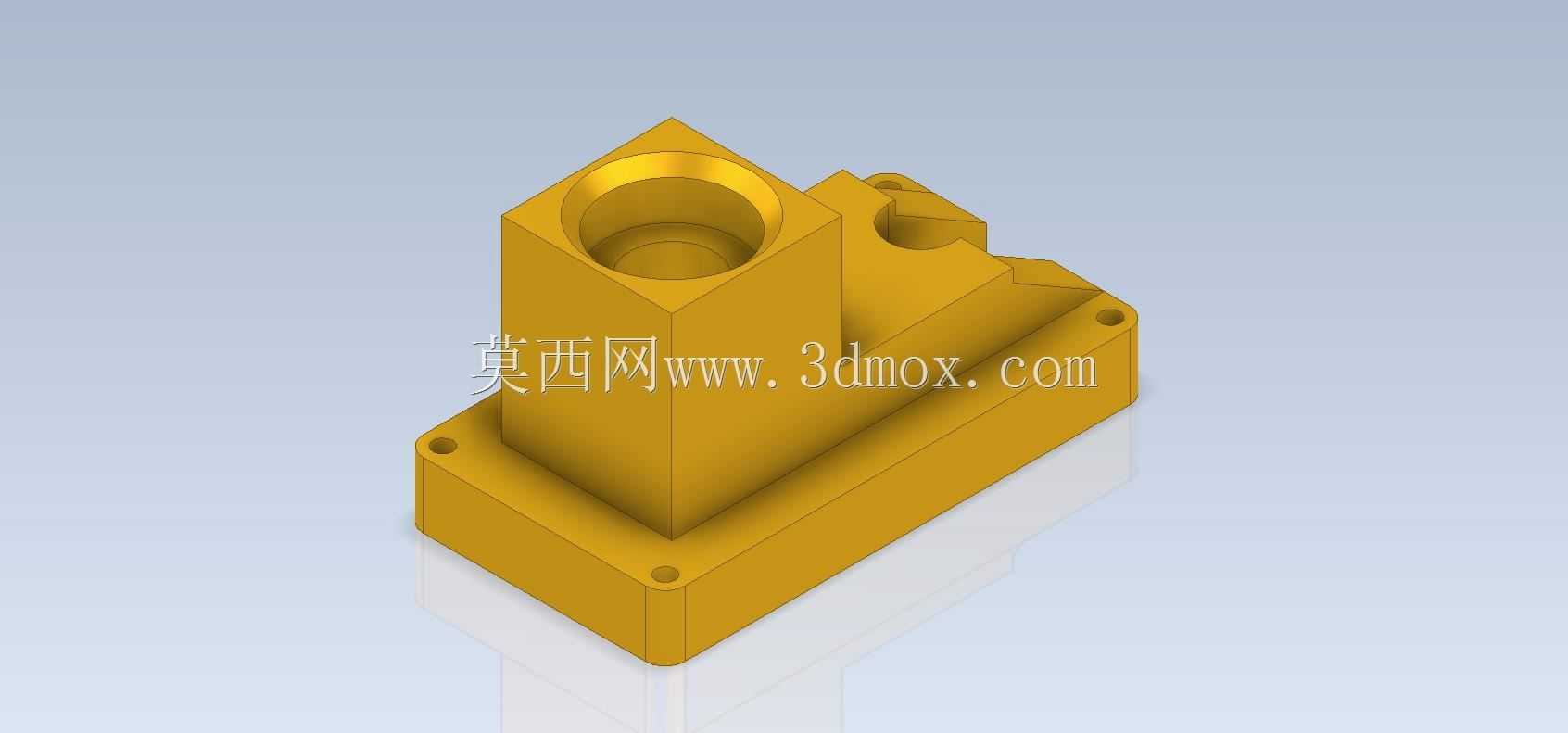

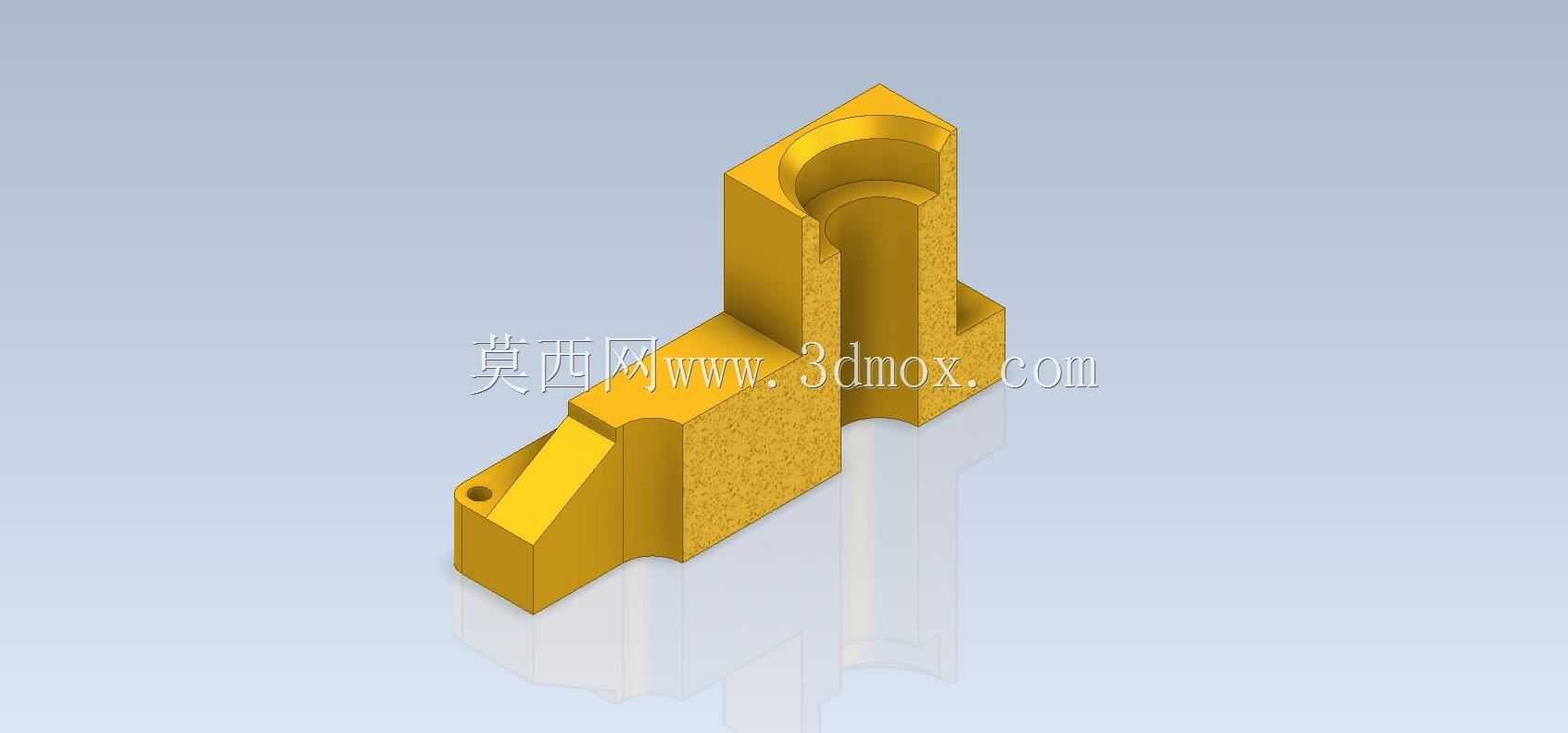

　　这类立式夹块基座在轻工自动化生产线、小型工装夹具模组里的应用场景十分普遍，多数时候作为末端执行机构的定位支撑单元使用，比如在小型电子元器件的压装工位、线束端子的夹持定位工位、小型塑料件的热熔铆接工位，都能见到同结构类型零件的身影。它的核心功能是为上方配套的执行元件提供稳定的安装基准，同时下方的叉型开口结构可以配合压头、夹爪或者定位销完成工件的侧向定位与夹紧，避免作业过程中工件出现窜动偏移。从结构设计思路来看，整体采用一体式铣削成型的结构逻辑，没有额外的拼接装配面，能最大程度减少装配累计误差，保证上部安装孔与底部安装面的垂直度公差。上部的立式凸台做了等壁厚设计，中间的沉孔可以直接配套标准的导柱或者气缸活塞杆，孔口做了0.

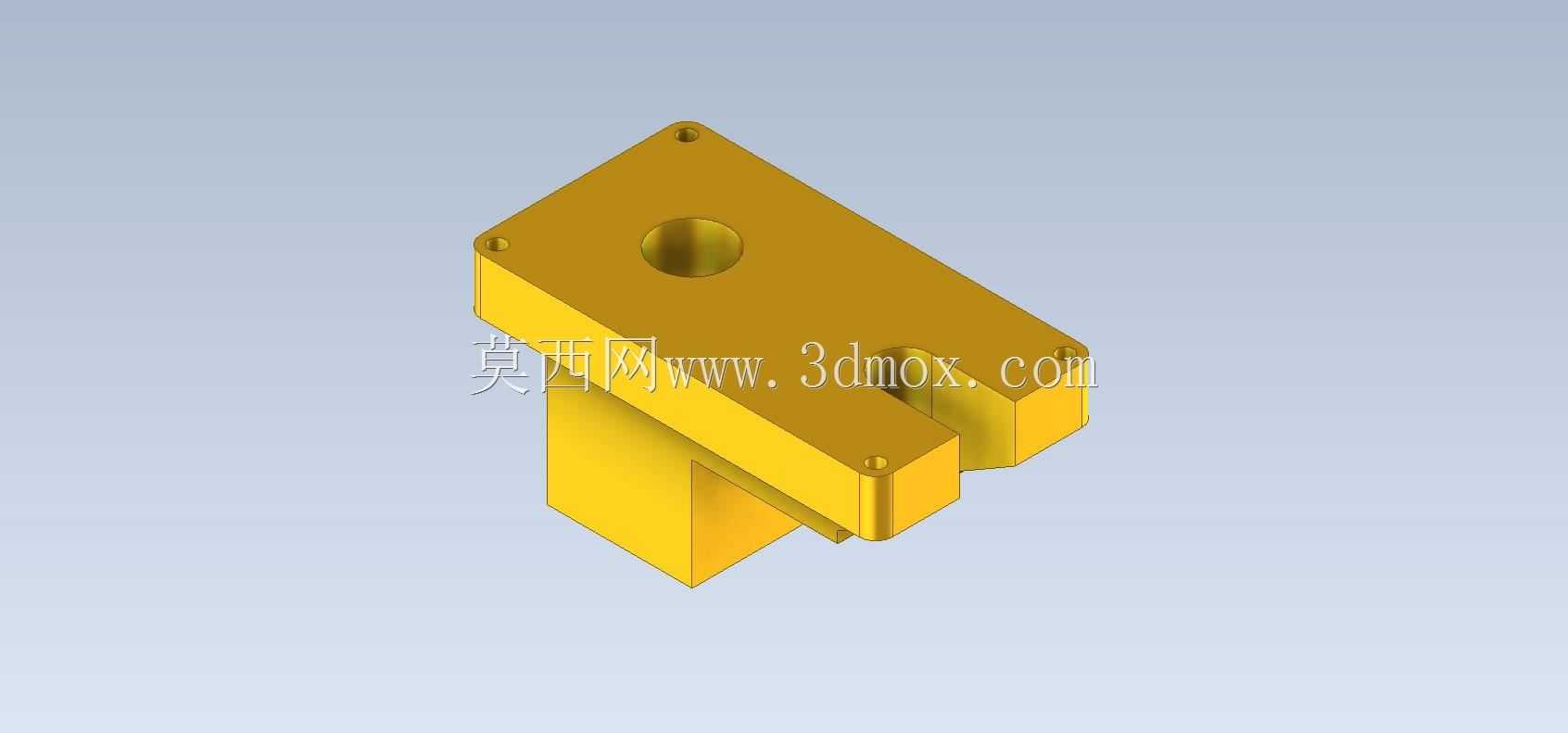

　　2mm的倒角处理，既可以去除加工毛刺，也能方便配套零件的快速导入装配，避免装配过程中出现卡滞、刮伤配合面的问题。底部的安装底座做了加宽处理，整体重心落在底座的支撑范围内，即使上部承受一定的侧向偏载，也不会出现倾覆的问题，底座两侧的安装孔为沉头孔设计，可以直接用内六角螺丝将整个基座固定在设备的安装平板或者铝型材台面上，沉头孔的深度刚好可以容纳螺丝头部，保证安装后螺丝头不会突出底座底面，避免安装后出现基准面不平的问题。前端的叉型开口是整个零件的功能核心，开口的两个侧壁厚度均匀，每个侧壁上都预留了小型的安装孔位，可以用来固定聚氨酯压块或者定位镶件，避免直接夹持工件时刮伤工件表面，开口中间的半圆槽可以避让工件上的圆柱凸台或者走线，

　　适配更多不同外形工件的定位需求。从安装边界尺寸来看，底座的长宽尺寸控制在小型工装的通用安装间距范围内，可以直接适配市面上主流的20系列、30系列铝型材的安装孔位，不需要额外做转接板，上部凸台的高度刚好满足常规小型执行元件的安装行程需求，不会因为凸台过高导致整体刚性下降，也不会因为凸台过矮导致执行元件的活动行程不足。在实际加工过程中，这类零件一般采用6061铝合金或者POM工程塑料加工，铝合金材质的版本适合负载稍大的压装、铆接工位，POM材质的版本适合电子元器件这类怕刮伤、需要防静电的作业场景，加工时优先一次装夹完成上部孔位与底面的加工，保证位置度公差，叉型开口的加工需要保证两个侧壁的平行度，避免后续安装镶件时出现间隙不均的问题。

　　在实际选型使用时，需要注意上部沉孔的直径要和配套的导杆、活塞杆直径匹配，底座的安装孔间距要和设备安装面的预留孔位对齐，如果需要承受较大的侧向夹紧力，可以在底座和安装面之间增加定位销，进一步提升连接刚性，避免长期受力后螺丝松动导致位置偏移。这类结构的零件没有复杂的曲面特征，建模过程中优先通过拉伸、切除、倒角等基础特征完成，不需要复杂的曲面操作，特征树的逻辑要和加工工序对应，方便后续加工时调整尺寸参数，比如调整开口宽度、上部孔深、底座高度时，可以直接修改对应特征的参数，不需要重新绘制草图，能大幅提升设计改型的效率。在装配验证阶段，要重点检查上部孔和底面的垂直度，以及叉型开口两个端面的平面度，如果垂直度超差，会导致配套的导杆运动时出现卡滞，加快导套的磨损，如果开口平面度超差，会导致夹持工件时出现点接触，定位精度下降。
