钣金连接挂扣练习结构件

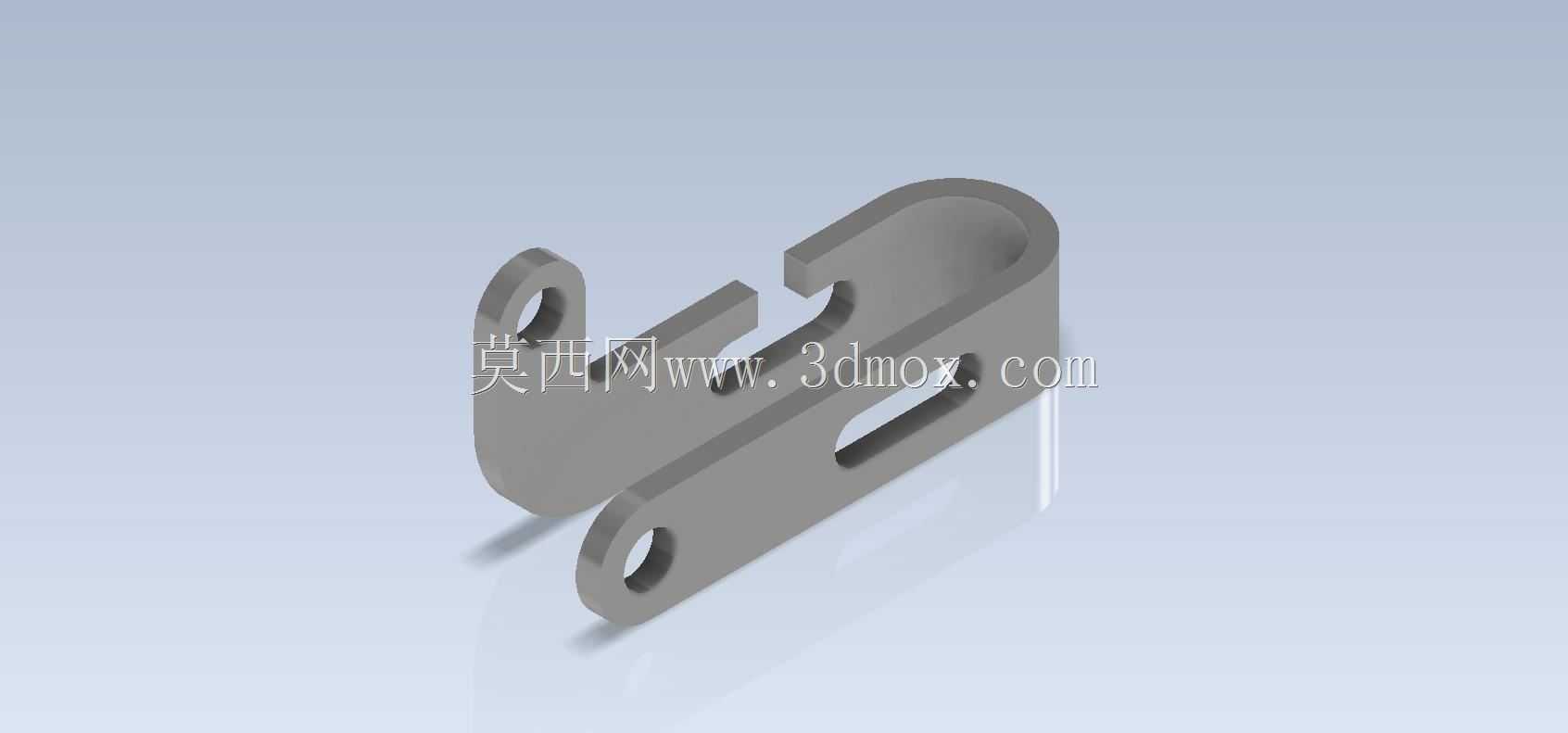

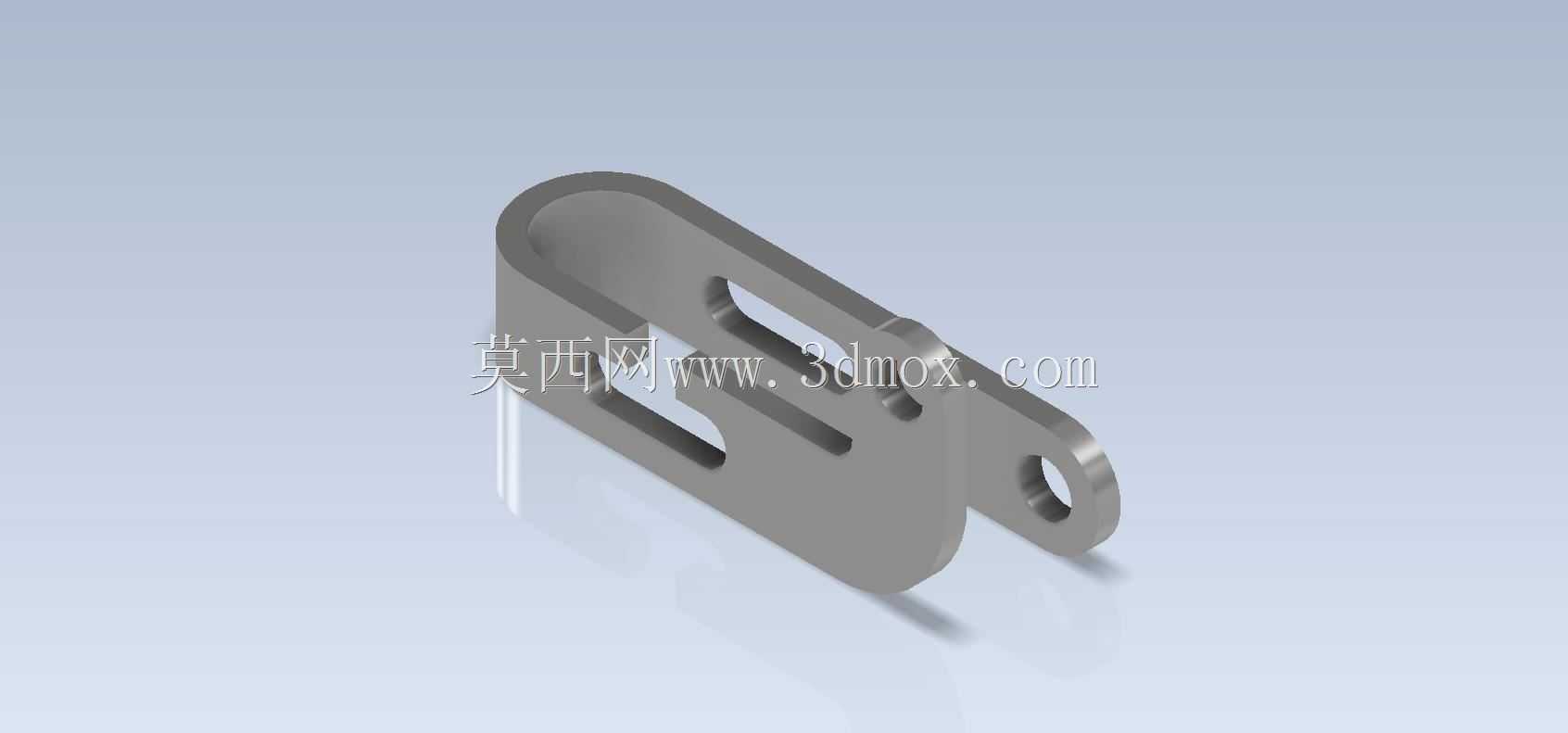

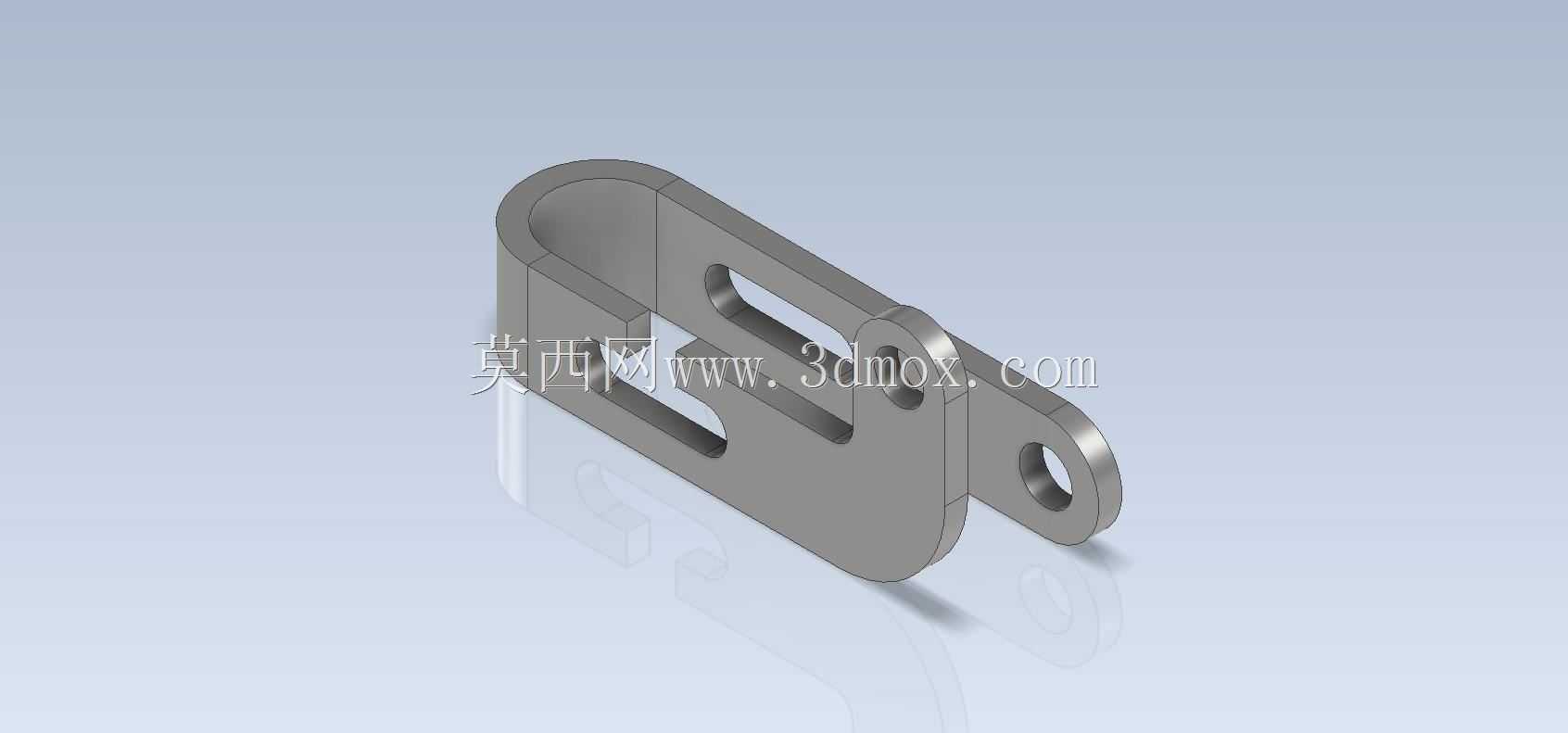

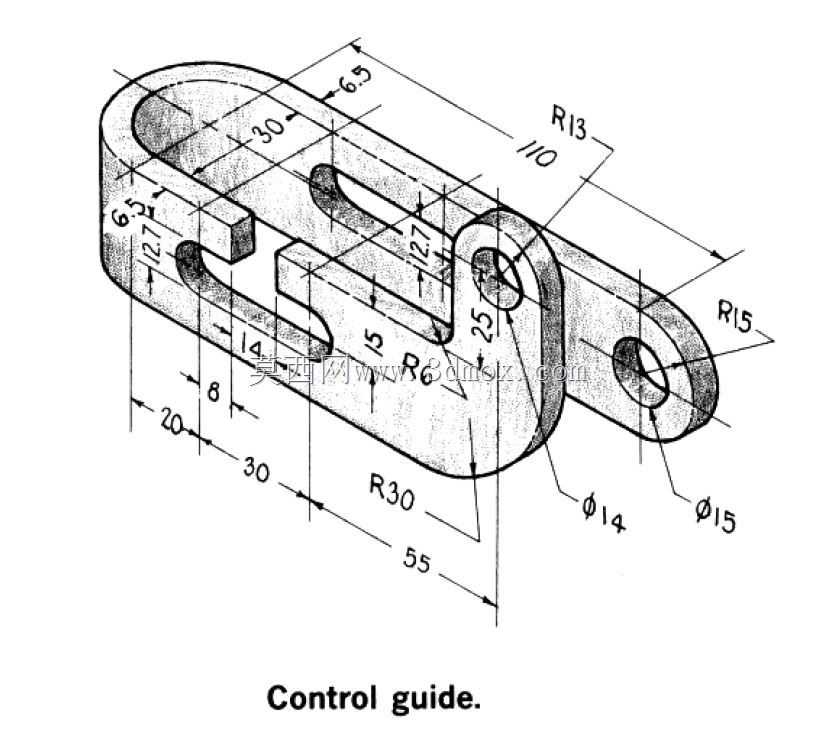

　　这类钣金挂扣结构，在小型机电设备的线束固定、轻型附件挂载场景里十分常见，日常接触到的通讯机柜内部走线固定、小型自动化设备的外挂理线件、便携检测设备的背带挂载端，都能看到同类型结构的影子。做这类钣金件的设计，首先要明确实际挂载的载荷边界，常规这类1.5mm厚度冷轧钢板成型的挂扣，静态挂载载荷控制在5kg以内不会出现永久形变，要是挂载重量提升，就要同步调整板材厚度或者在折弯处增加压筋强化结构，避免长期受力出现折弯处开裂的问题。从结构本身来看，主体采用U型折弯的槽体结构，槽内开设的两个长圆孔，是用来给绑带或者扎带穿过预留的穿装位，长圆孔的设计比圆孔更有装配余量，就算安装时孔位有小幅偏差，也能顺利穿装固定，不会因为孔位公差导致装配卡滞。

　　侧边延伸出的带圆孔耳片，是整个挂扣的安装定位端，这个圆孔的尺寸要匹配对应规格的螺丝或者铆钉，设计时要注意孔边到折弯线的距离，不能小于板材厚度的1.5倍，不然折弯成型的时候孔位会被拉扯变形，导致安装时螺丝无法顺利穿入。设计这类钣金件的时候，最先要确定的是安装边界尺寸，U型槽的内宽要匹配挂载对象的厚度，比如用来固定直径8mm的线束，槽体内宽就要留到10mm左右，给线束的外层防护套留出形变空间，不会因为槽体过窄夹伤线束外皮。折弯处的圆角要和板材厚度匹配，1.5mm厚的板材折弯内R做到0.8-1mm最合适，R角太小容易出现折弯处外侧开裂，R角太大又会导致折弯回弹量难以控制，成型后尺寸偏差超出公差范围。槽体端部做圆弧收边，

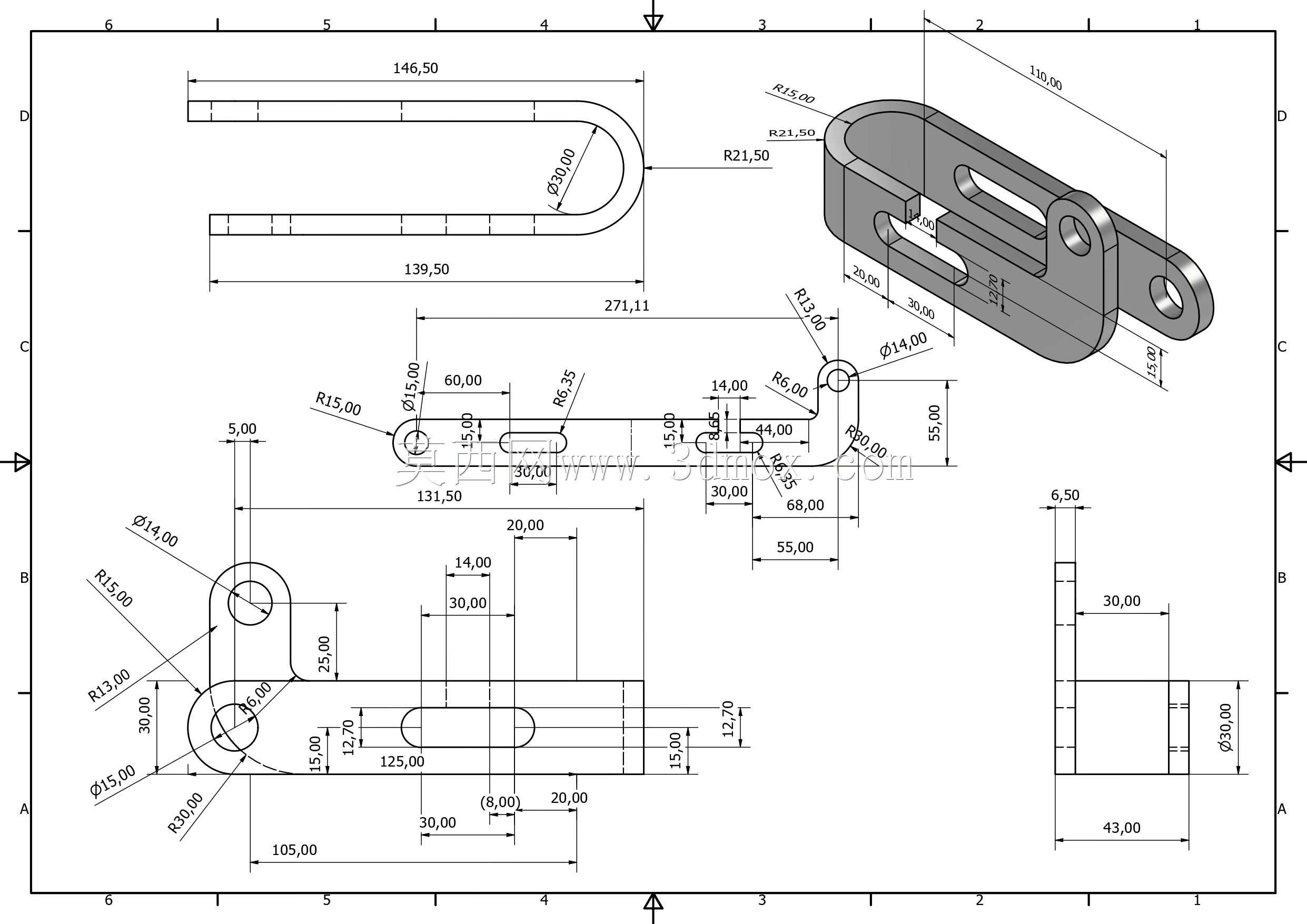

　　不是单纯为了外观好看，主要是避免尖锐的板边割伤安装操作人员，也防止长期使用过程中刮蹭磨损挂载的线束或者绑带，减少不必要的安全隐患。耳片和主体连接的位置做了斜角过渡，这个位置是应力集中的高发区，要是直接做直角连接，长期受交变载荷的时候很容易在转角处出现疲劳断裂，斜角过渡能分散应力传递路径，提升整个挂扣的疲劳寿命。实际建模的时候，要先画好展开的平板坯料轮廓，把所有的开孔、切口都在平板状态下完成，再按照折弯系数设置折弯参数，不同材质的板材折弯系数不一样，冷轧钢板的折弯系数要根据实际折弯角度、下模槽宽来校准，不然成型后整体尺寸会和设计值有偏差。还要注意所有的板边都要预留去毛刺的余量，虽然建模的时候是理想锐边，但实际冲压生产后锐边会有毛刺，

　　设计时就要考虑到后续去毛刺工序不会影响关键安装尺寸。这类结构虽然简单，但是很考验钣金设计的基础功底，很多新手做这类零件的时候容易忽略折弯避空、孔边距、应力集中这些细节，导致做出来的零件要么装不上，要么用一段时间就断裂失效。在实际设备装配里，这类挂扣通常是用铆钉或者自攻螺丝固定在设备的型材框架或者钣金壳体上，安装时不需要复杂的工装，单人就能完成装配，维护的时候拆卸也很方便，属于低成本高可靠性的小型固定连接件。设计时还要考虑装配的操作空间，耳片上的安装孔位置不能太靠近主体槽壁，不然打螺丝的时候螺丝刀会被槽壁挡住，没法垂直施力，容易滑牙或者拧不到位，一般要保证安装孔中心到槽壁的距离不小于15mm，给常规螺丝刀留出足够的操作空间。槽体上的长圆孔长度方向要和挂载受力方向垂直，这样绑带穿过之后受力时不会在孔内滑动移位，固定的稳定性更好。要是使用场景有防腐蚀要求，还可以在成型后做喷塑或者镀锌处理，建模的时候不用特意表现涂层，只要在图纸技术要求里标注清楚表面处理要求就行。整个零件没有复杂的曲面，全是平板折弯和冲孔特征，非常适合钣金初学者练习折弯工艺、展开计算、结构合理性校验的基础能力，做这类练习的时候不要只追求外形相似，要多思考每个特征存在的工程意义，每个尺寸设定的依据是什么，这样才能真正掌握钣金设计的核心逻辑，而不是只会画外形。
