钣金折弯U型安装固定支架结构

项目分类:通用五金配件 发布时间:2022-07-14 ID:677368
  • 钣金折弯U型安装固定支架结构
  • 钣金折弯U型安装固定支架结构
  • 钣金折弯U型安装固定支架结构
  • 钣金折弯U型安装固定支架结构
  • 钣金折弯U型安装固定支架结构

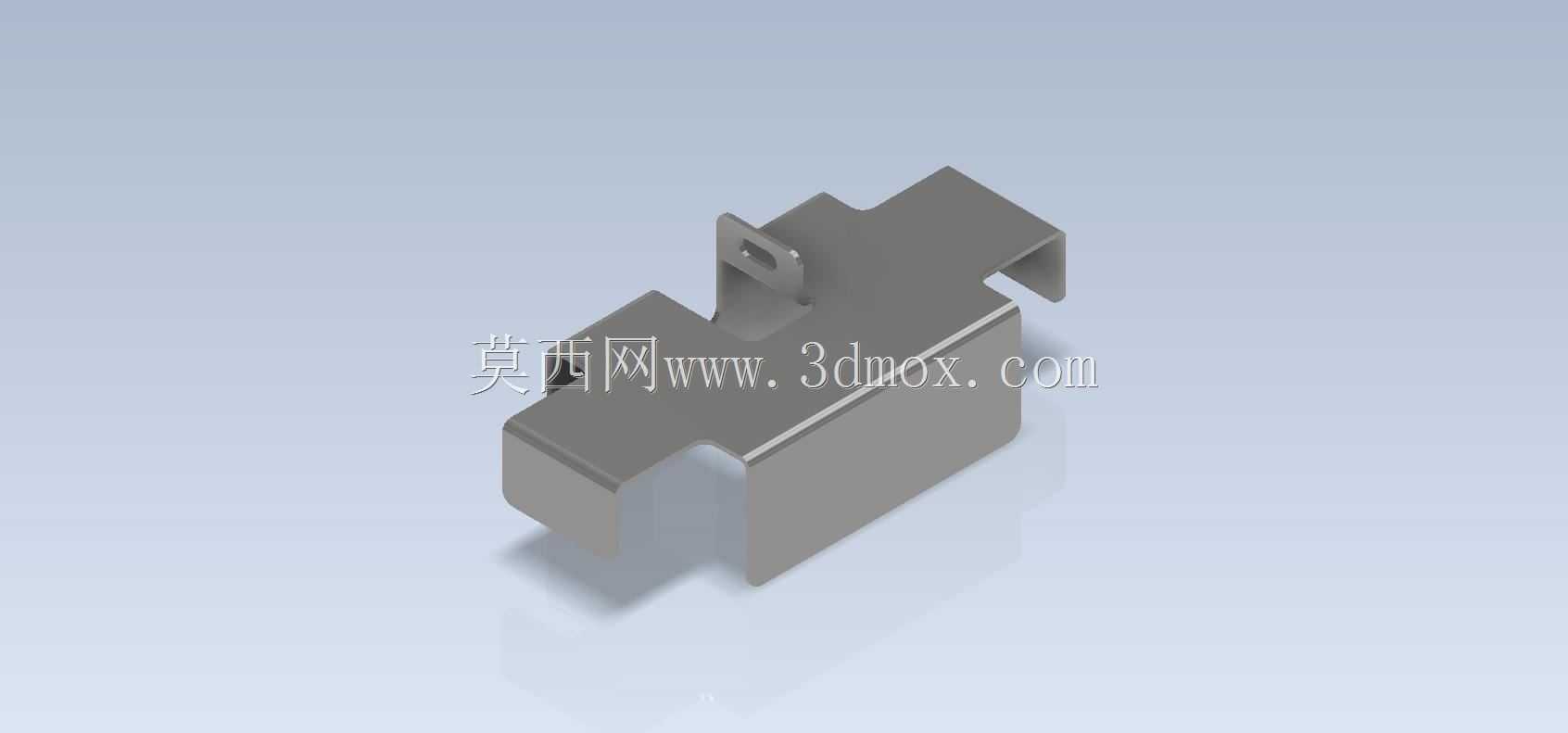

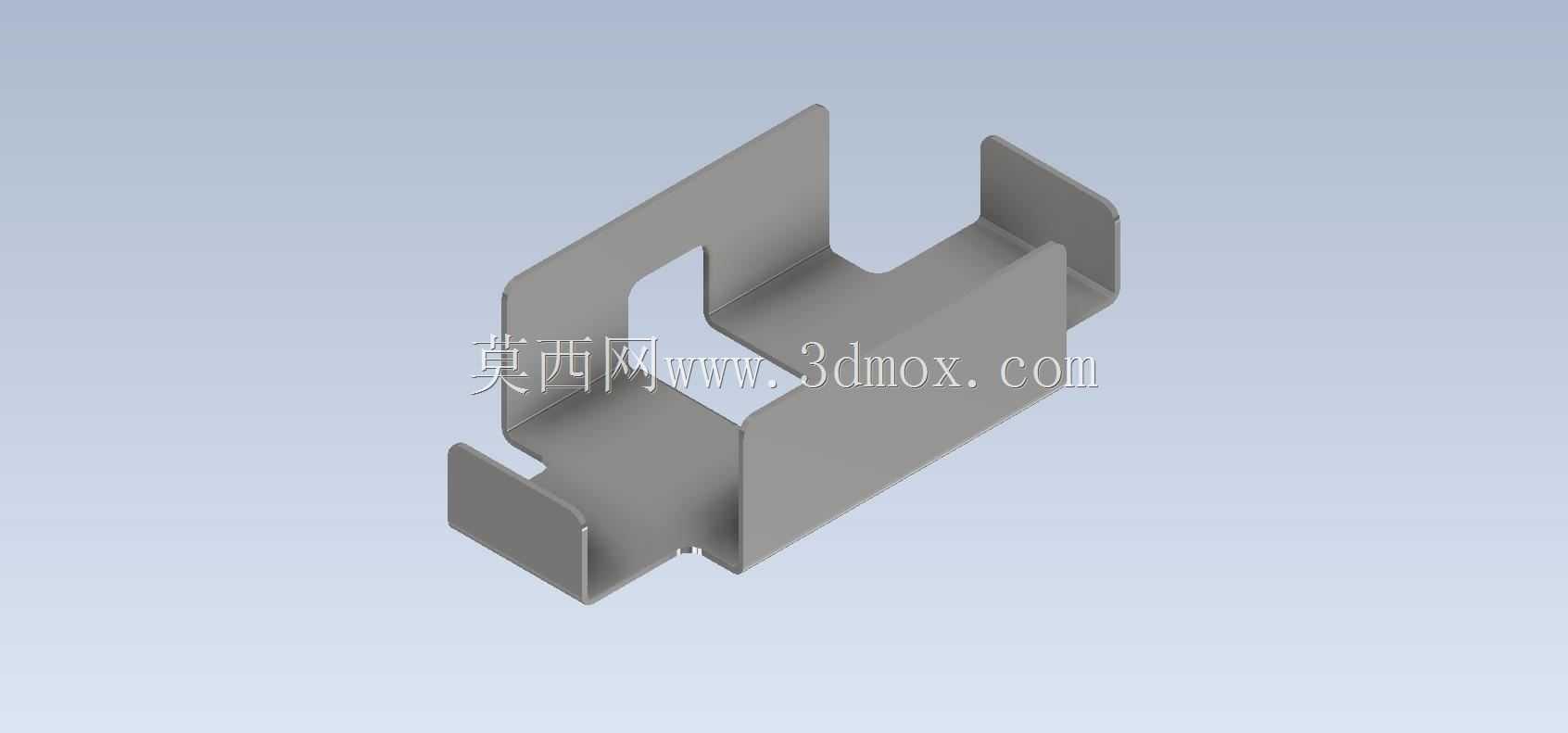

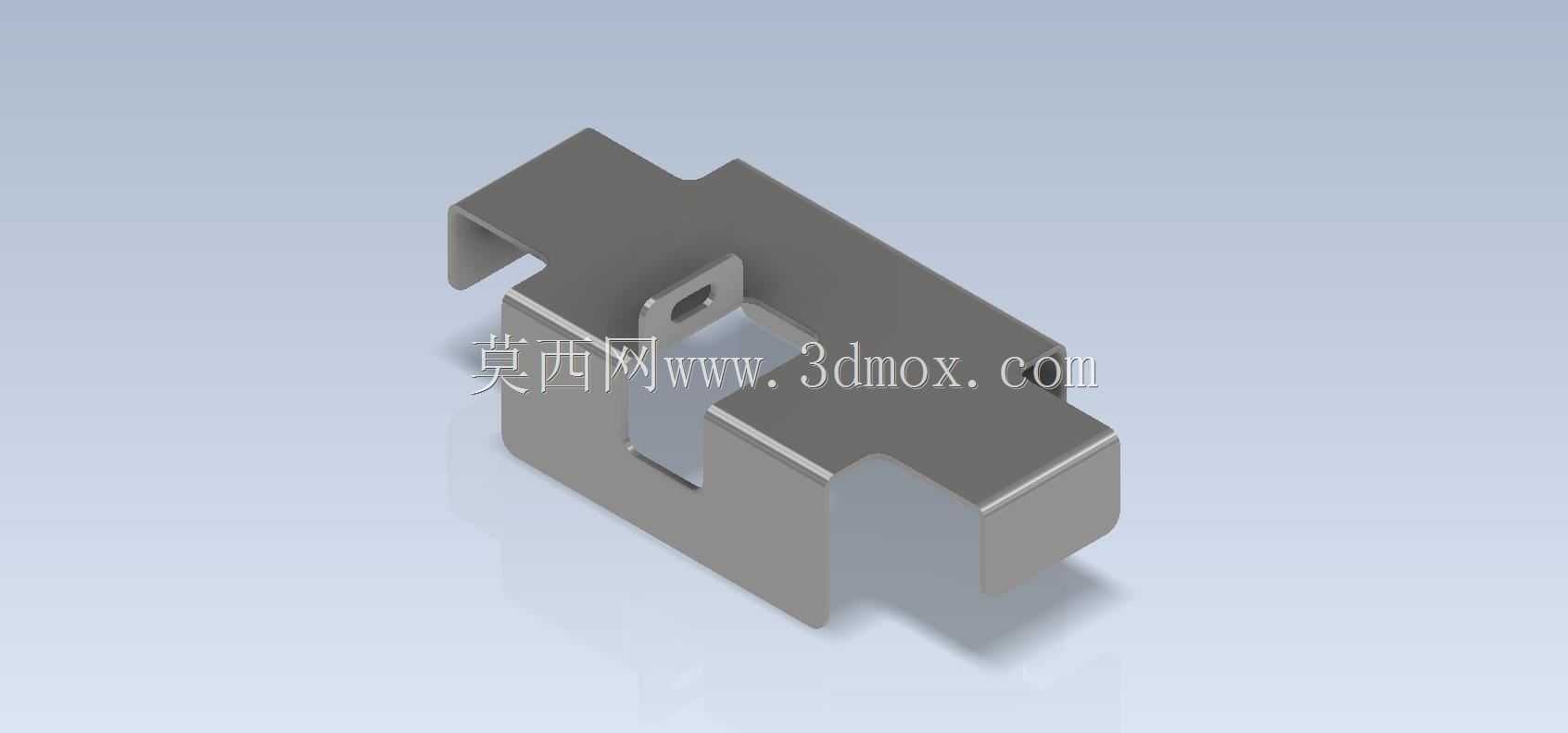

  这类钣金折弯成型的U型固定支架,在低压电控柜内部走线固定、小型通讯设备内部模块卡位、自动化设备传感元件安装座场景中应用十分广泛,属于小尺寸钣金结构件里的典型练习与实用结合的构型。从实际使用场景来看,这类零件大多承担两个核心作用:一是作为相邻两个结构件之间的连接过渡载体,抵消装配时的尺寸公差,通过自身折弯形成的空腔避让其他突出的元器件,避免装配干涉;二是通过自身的弹性形变提供一定的预紧力,让被固定的模块在设备振动工况下不会出现松脱移位,尤其在车载通讯设备、小型工业控制终端这类存在持续振动的使用环境里,这类带侧挂安装耳的钣金支架比实心机加工支座的抗振适配性更好。

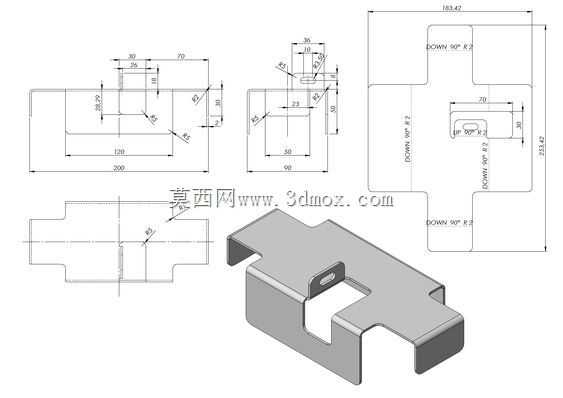

  从结构设计思路来看,这个零件采用单张钣金板材一次折弯成型的工艺路线,没有额外的焊接、铆接工序,所有的结构特征都在折弯工序前通过冲压、冲孔完成,能最大程度控制单件加工成本,适合小批量多批次的生产场景。主体的U型型腔尺寸是设计时首先要确定的边界,型腔的内部净宽度需要比被卡装的元器件宽度大0.2-0.3mm,既保证装配时能顺利滑入,又不会因为间隙过大导致卡装后出现横向窜动;型腔的深度则要匹配被固定件的安装高度,保证折弯后的两个侧边能完全包覆住被固定件的安装凸台,避免受力时出现脱开。侧边伸出的带孔安装耳,孔位的中心距需要严格匹配安装基座上的螺纹孔位置,孔的直径比所用固定螺丝的公称直径大0.1mm,抵消钣金折弯时产生的角度回弹误差,避免装配时螺丝无法顺利穿入。

  在外形尺寸与安装边界的考量上,这类小钣金件的板材厚度通常选择1mm-1.5mm的冷轧钢板,兼顾结构强度与折弯成型性,折弯的内R角一般取与板材厚度相等的数值,避免折弯处出现应力集中导致开裂,同时也能减少折弯机模具的调整工作量。零件的外轮廓没有尖锐的棱角,所有外露的边都做了去毛刺处理,避免装配时划伤操作人员或者破坏相邻元器件的绝缘层。安装耳的位置做了局部的下沉压筋处理,这个细节设计能提升安装耳的局部刚度,避免螺丝锁紧时安装耳出现翘曲变形,保证固定后的平面度。零件两侧的缺口结构,是为了避让安装基座上的凸起定位柱,装配时可以直接顺着定位柱滑入到位,不需要额外调整位置,能有效提升流水线装配的效率。

  从建模练习的角度来看,这类零件能很好地训练钣金模块里的基体法兰、边线法兰、拉伸切除、折弯扣除这些核心命令的使用,建模时需要提前设置好对应的钣金参数,包括板材厚度、折弯半径、K因子数值,保证展开后的下料尺寸和实际加工需求一致,避免出现展开尺寸错误导致加工报废。实际生产中,这类零件加工完成后一般会做电镀锌或者喷塑的表面处理,提升防锈能力,同时也能和设备内部的其他钣金件外观保持统一。在装配逻辑上,这类支架一般是先通过安装耳上的孔固定在基座上,再将需要固定的模块卡入U型腔体内,不需要额外的紧固件就能实现模块的初步定位,后续如果需要拆卸维护,只需要轻轻掰开侧边就能取出模块,维护操作十分便捷。在振动测试的工况下,这种结构的支架能通过自身钣金的微小形变吸收振动能量,比刚性连接的结构更能保护内部的精密电子元器件,减少振动导致的元器件引脚脱焊、接触不良等故障。
