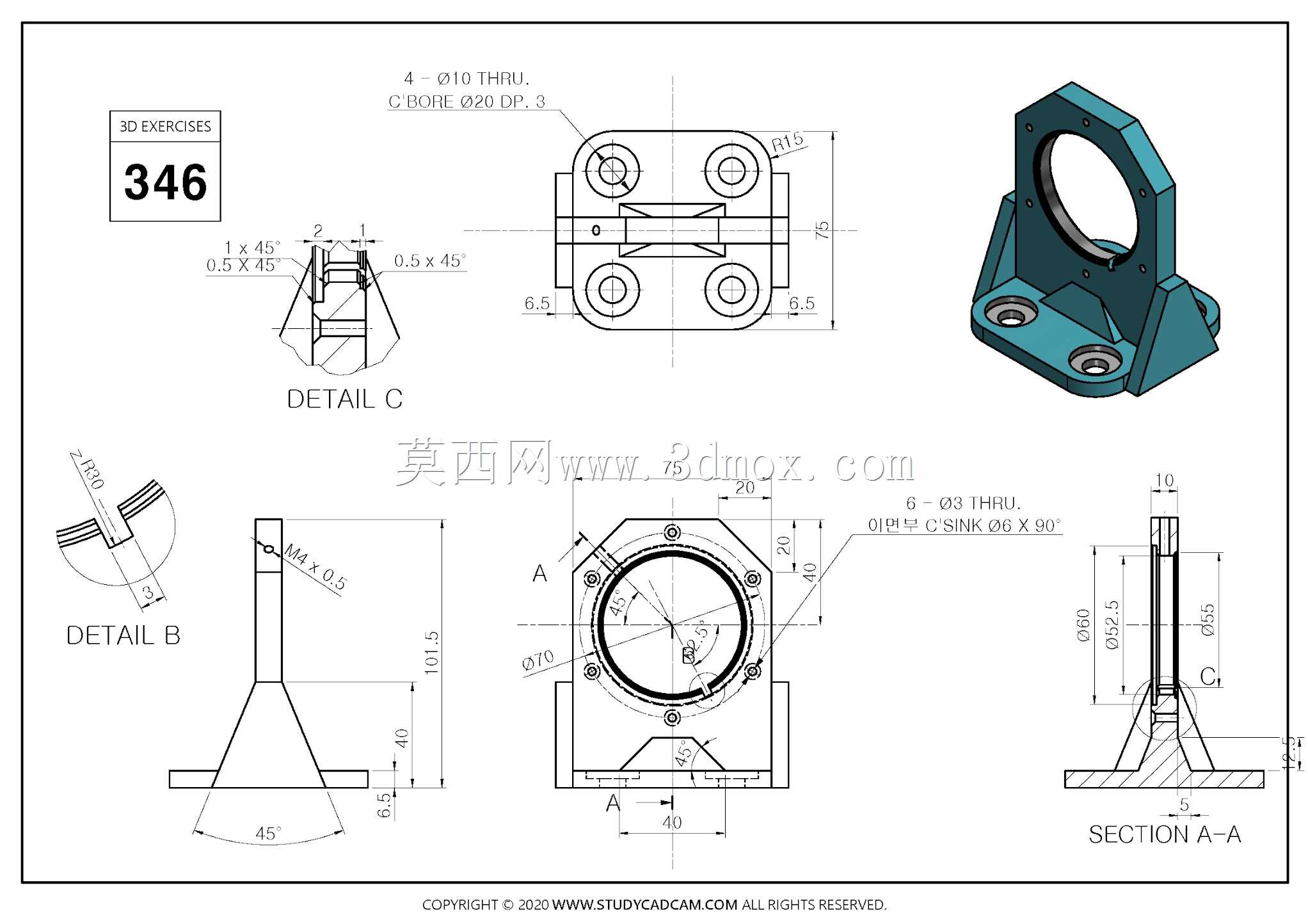

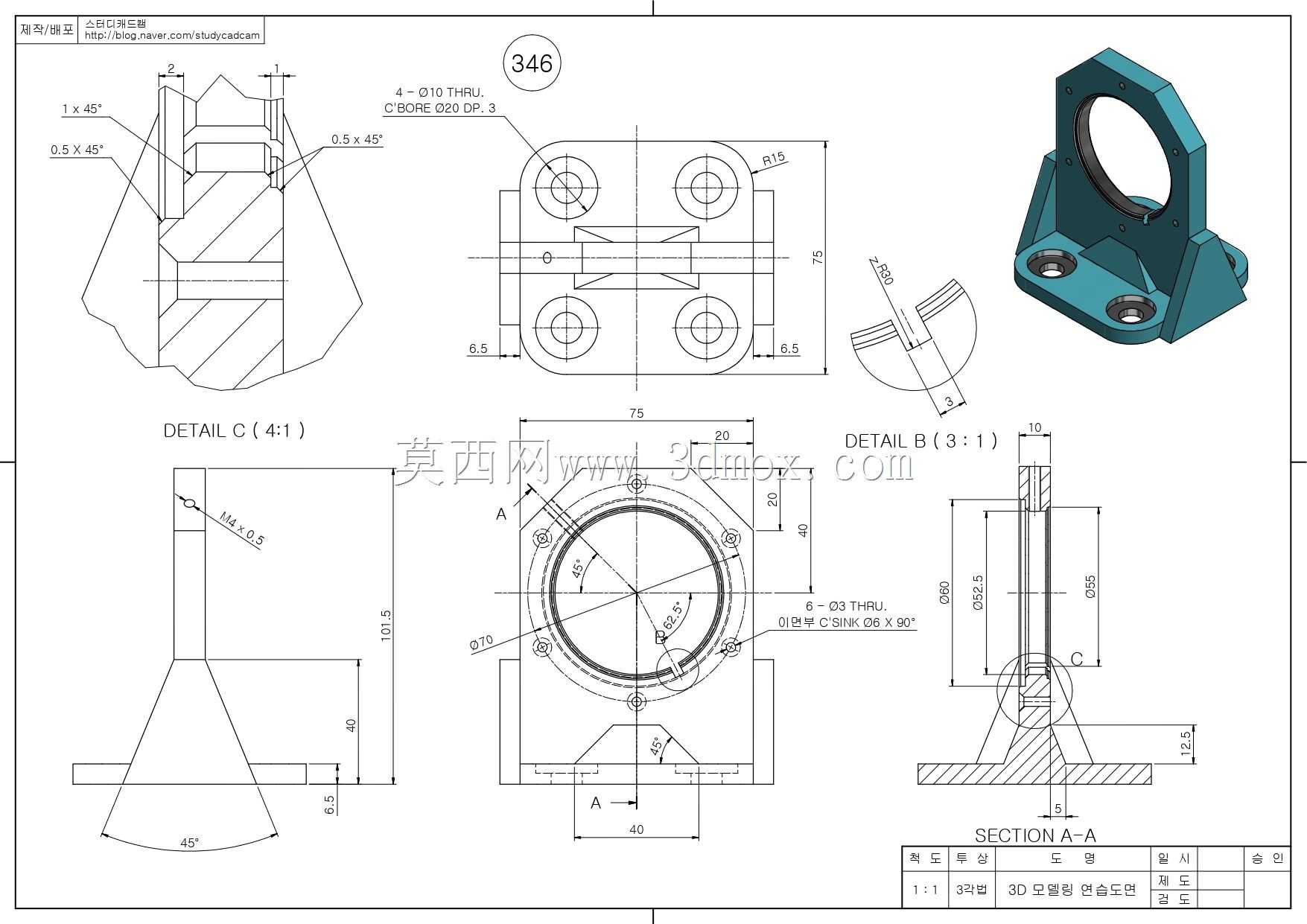

立式带安装座法兰支撑固定支架结构

　　这类带法兰安装位的立式支撑支架，在工业传动、流体管路布设以及小型动力单元的固定场景中应用十分广泛，日常在车间的小型电机安装工位、气动系统的阀组固定区域、输送线侧边的检测元件安装位都能见到同结构类型的零件，核心作用是为带圆形安装基准的部件提供稳定的立式支撑，同时通过底部的安装孔位完成与设备机架、安装基板的可靠固定，避免被支撑部件运行时出现晃动、位移，影响整套机构的运行精度。

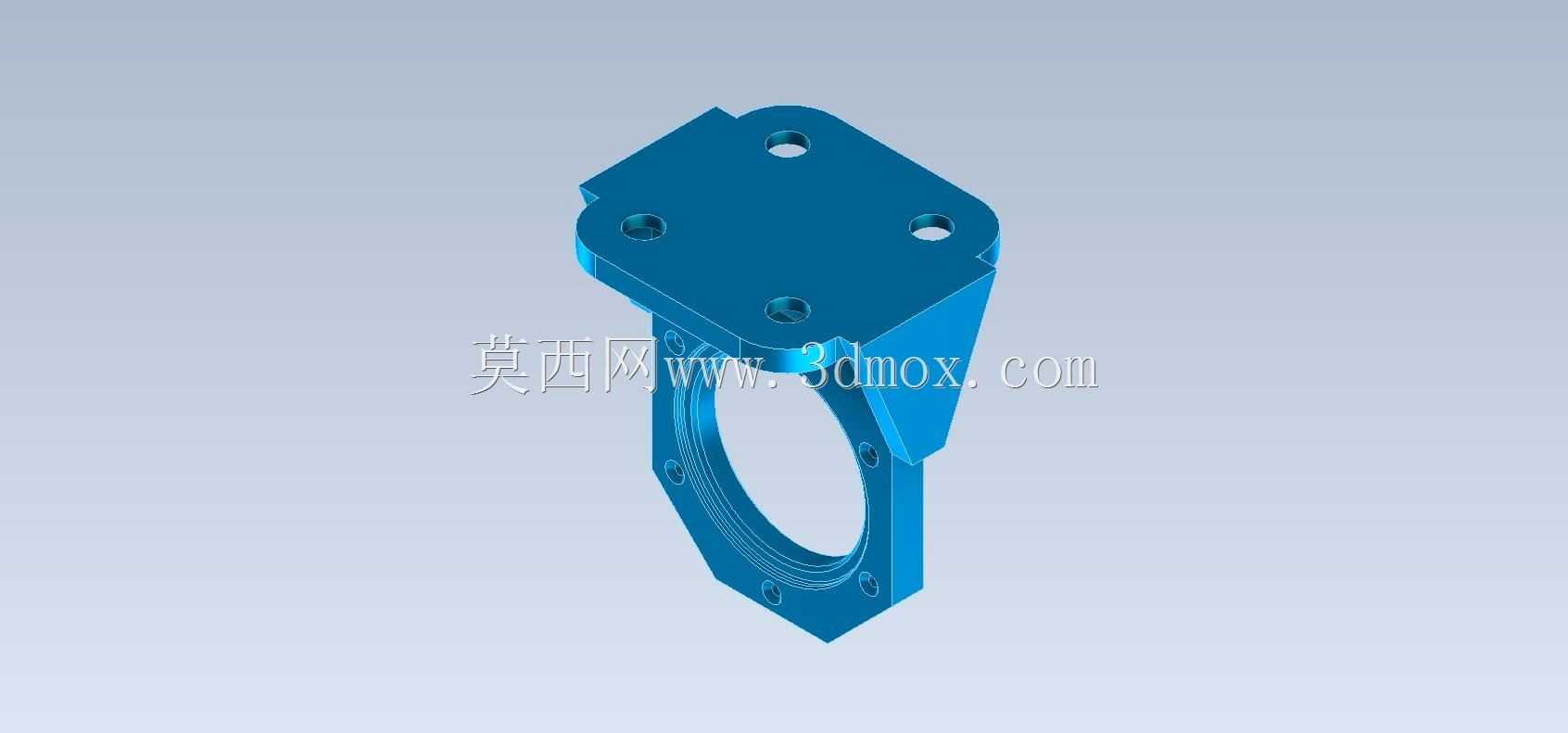

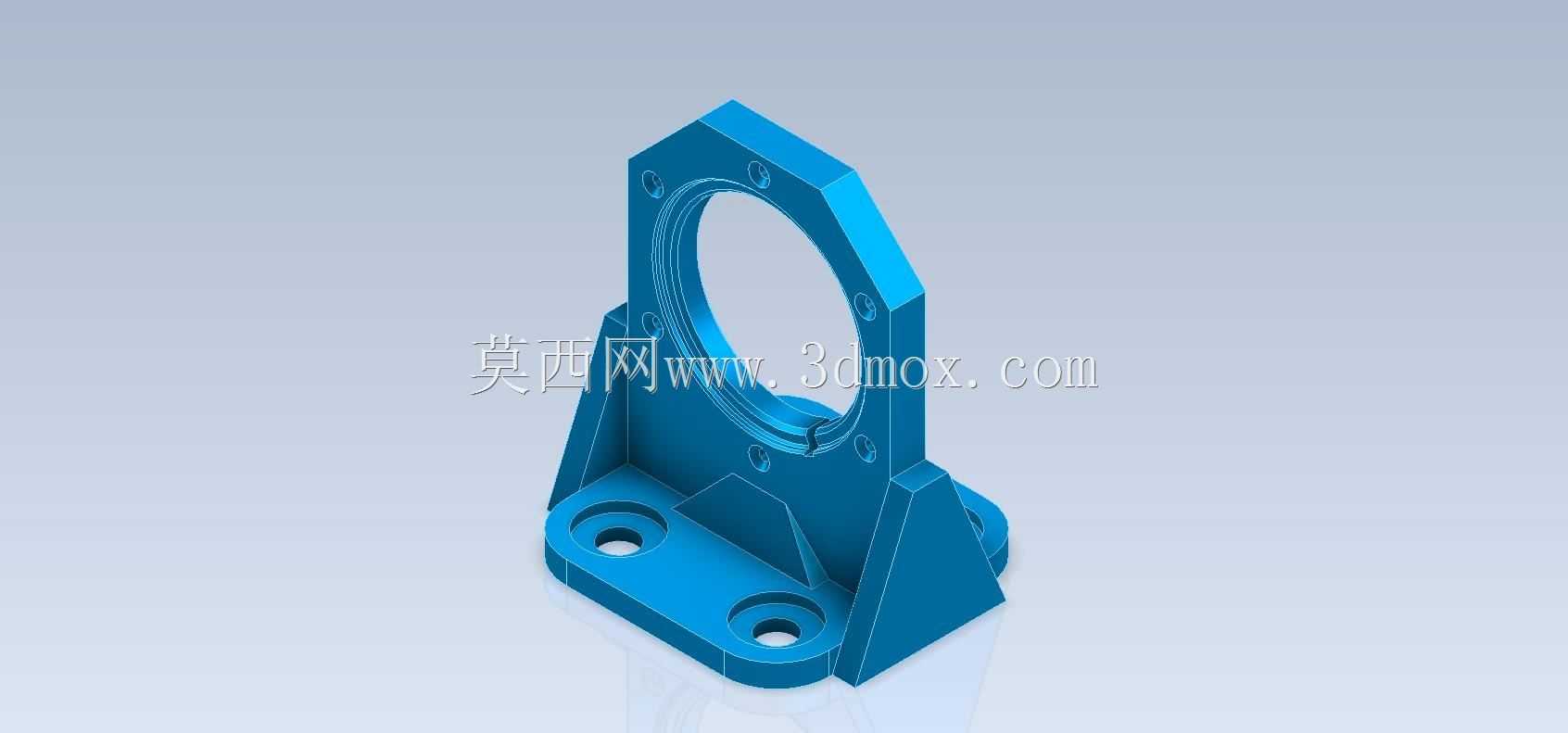

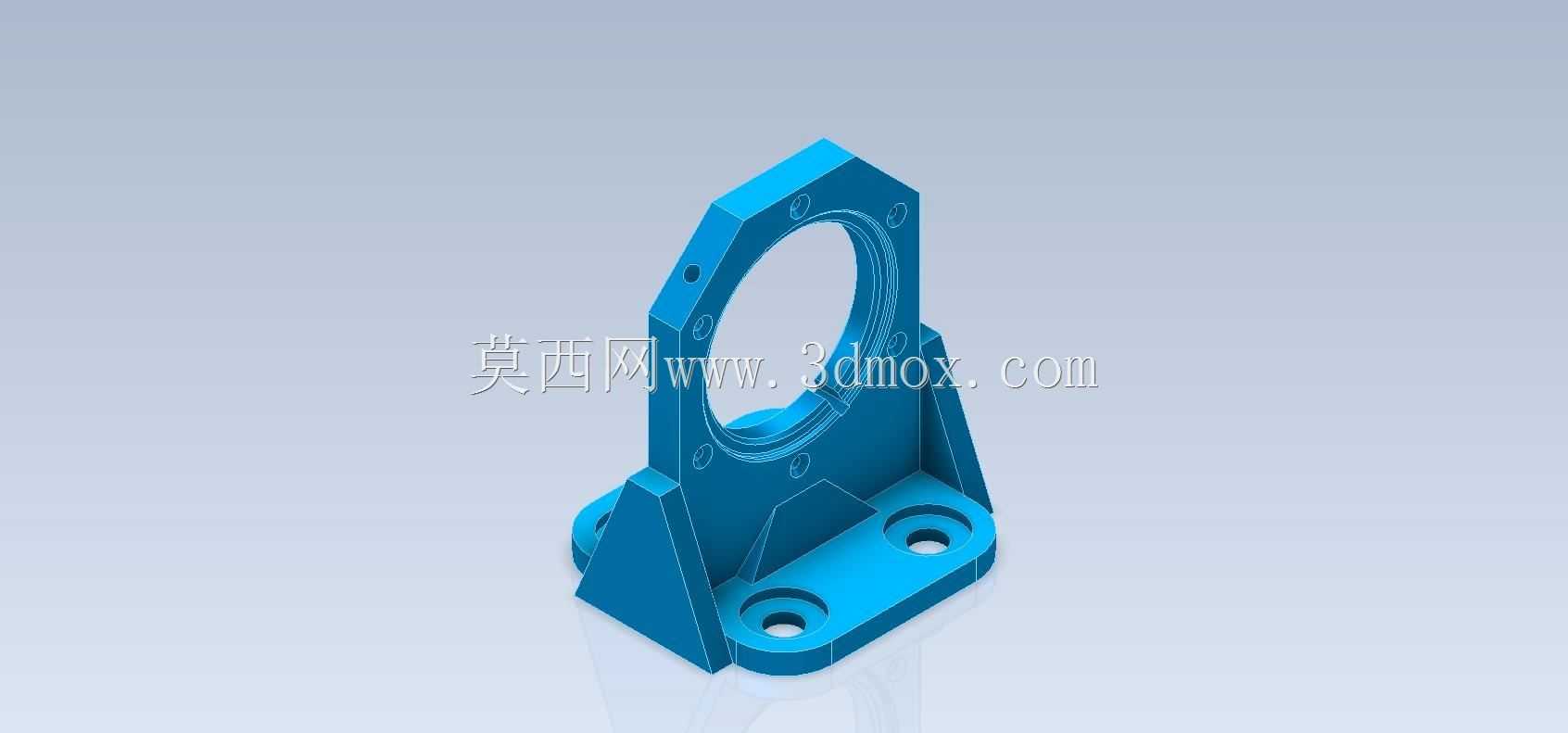

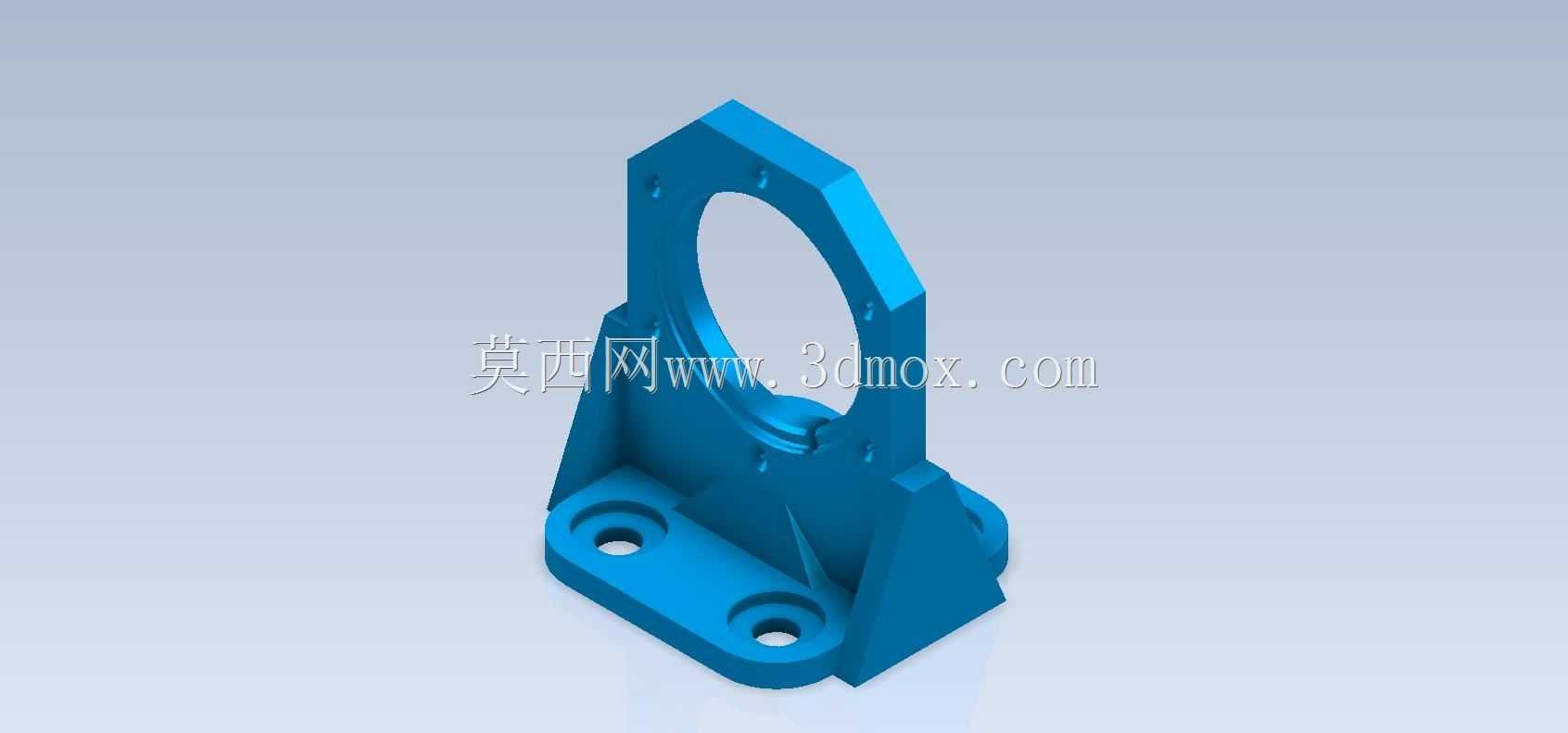

　　从功能特性来看，该零件上部的大尺寸环形法兰面是核心的配合定位面，法兰周向均匀分布的多个小孔用于穿设连接螺栓，可与被支撑部件的端面法兰形成紧密贴合的刚性连接，环形内孔可避让被支撑部件的伸出轴、管路接头或者接线端，不会对部件的正常功能形成干涉。下部的双安装耳座是整个零件与基础面连接的承载结构，两个耳座上分别设置了沉头安装孔，安装时螺栓可从上方穿入沉孔，将整个支架锁紧在安装基板上，沉孔设计可以让螺栓头部完全埋入座体内部，不会突出零件表面，避免与周边其他部件产生刮碰，也能让安装后的支架表面更整洁，减少积尘死角。

　　设计这类支架的时候，首先要明确被支撑部件的重量与运行时的振动幅值，以此确定支架的整体壁厚与加强筋的布置形式，从结构上看，法兰环与底部安装座之间设置了三角形加强筋，沿着支架的受力方向布置，可在不额外增加过多零件重量的前提下，大幅提升支架的抗弯折、抗扭转性能，避免支架在长期承受交变载荷的情况下出现根部断裂的问题。环形法兰的端面平面度需要严格控制，否则与被支撑部件连接时会出现贴合间隙，螺栓锁紧后容易造成法兰面变形，甚至导致被支撑部件的安装基准出现偏斜，影响后续的传动同轴度或者密封性能。底部两个安装耳座的孔位中心距需要与安装基板上的预设孔位完全匹配，孔位公差一般控制在±0.1mm以内，避免现场安装时出现孔位错位无法装配的问题，耳座的底面也需要加工出足够的平面度，保证支架安装后不会出现翘曲，让整个支撑结构的受力更均匀。

　　从安装边界来看，这类支架的整体高度需要匹配被支撑部件的中心高要求，保证部件安装后，其输出轴、接口的高度与配套机构的对应位置对齐，不会出现高低错位的问题。上部法兰的外径尺寸要小于被支撑部件的法兰外径，避免螺栓锁紧时出现压接面积不足的问题，法兰上的连接孔位置需要与标准法兰的孔位规格对应，方便现场直接采用标准螺栓进行装配，不需要额外进行打孔加工。底部两个安装耳座的外伸长度要足够，保证安装螺栓有足够的操作空间，使用常规的套筒扳手就可以完成锁紧操作，不会因为空间狭小导致螺栓无法拧紧。支架的整体宽度要控制在合理范围内，避免占用过多的安装空间，在排布密集的安装工位上，也不会和相邻的其他支架、部件产生空间干涉。

　　实际建模过程中，这类零件需要重点关注壁厚的均匀性，尤其是法兰与竖板连接的位置、竖板与底部耳座连接的位置，要做合理的圆角过渡，避免出现应力集中的问题，同时均匀的壁厚也能减少零件加工或者铸造过程中的变形量，提升零件的成品率。对于需要承受较大载荷的使用场景，还可以对加强筋的厚度、耳座的厚度做针对性的加强，根据实际的受力仿真结果调整局部结构尺寸，保证零件在满足使用强度要求的前提下，尽可能控制整体重量，降低材料成本。
