带方形底座立式圆柱凸台支撑结构件

项目分类:通用机械零部件 发布时间:2022-07-14 ID:677373
  • 带方形底座立式圆柱凸台支撑结构件
  • 带方形底座立式圆柱凸台支撑结构件
  • 带方形底座立式圆柱凸台支撑结构件
  • 带方形底座立式圆柱凸台支撑结构件
  • 带方形底座立式圆柱凸台支撑结构件

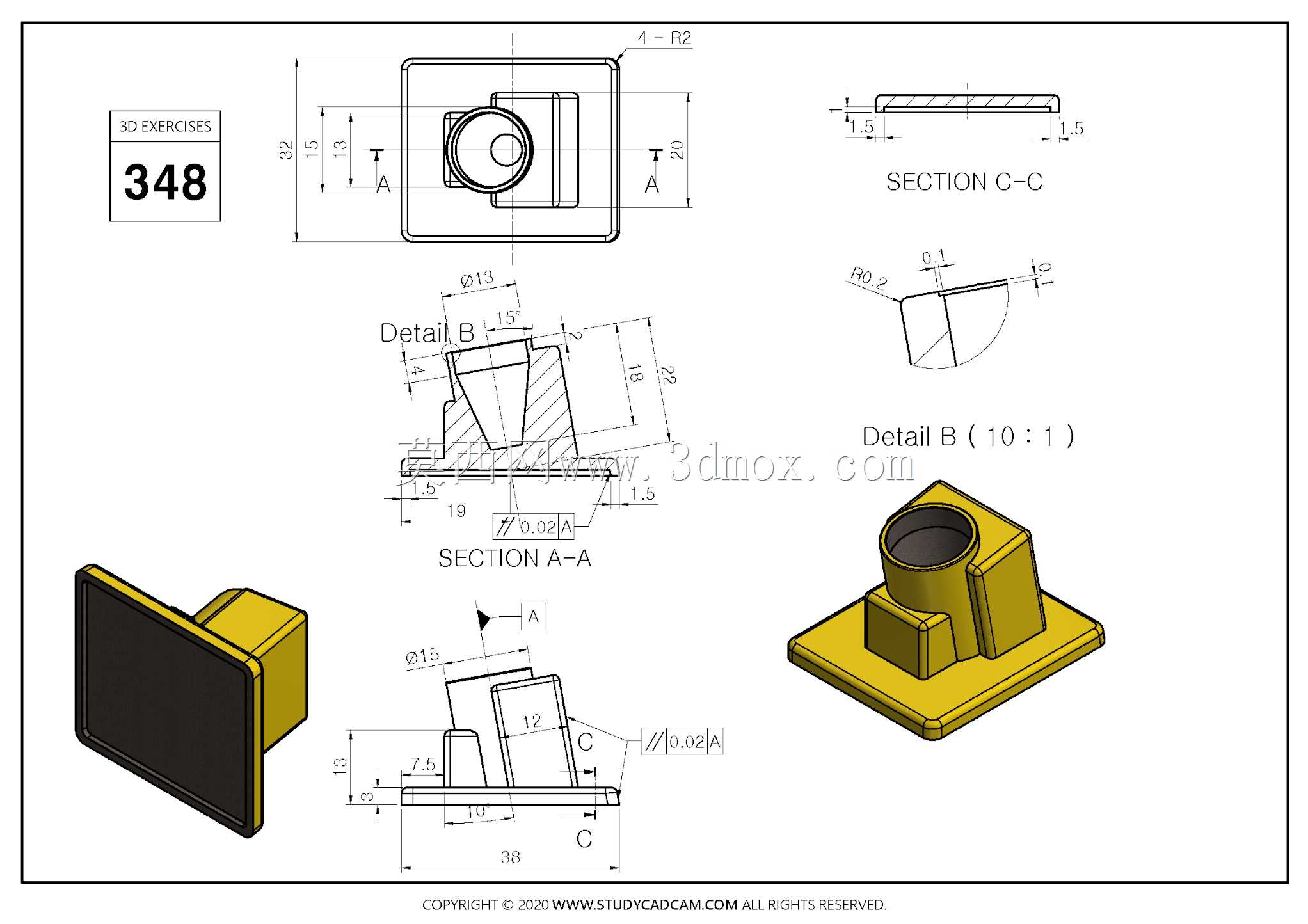

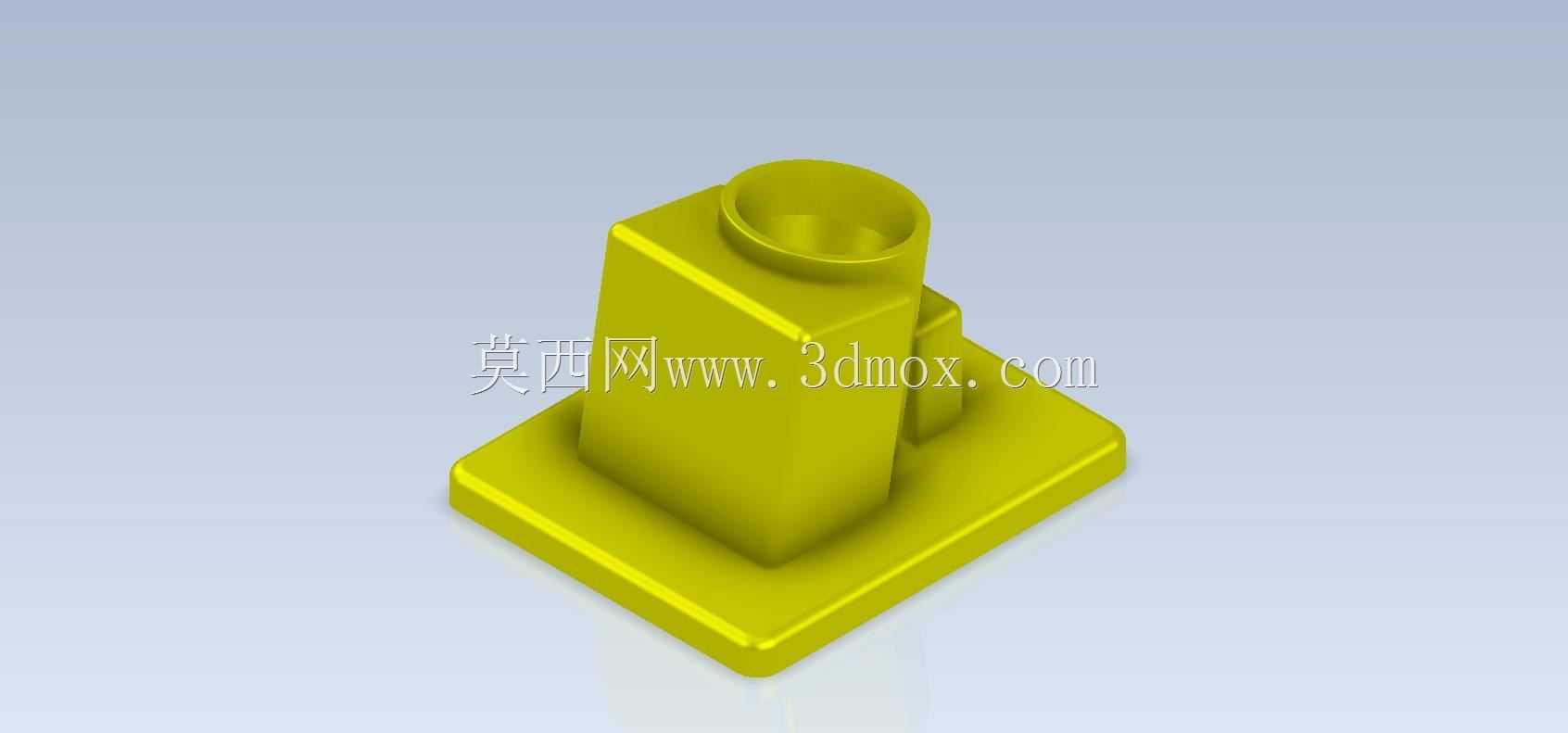

  该结构件属于小型立式支撑类通用零部件,日常多应用在小型自动化设备的工位辅助定位、桌面级检测工装的立柱安装基座、教学实训台的元件搭载支座场景中,核心作用是为上方搭载的导杆、检测探头、小型气动元件提供稳定的安装基准,同时通过底部方形法兰面完成与设备安装板的固定,避免搭载部件运行时出现偏摆、位移问题。从结构设计逻辑来看,底部采用方形法兰底座而非圆形底座,核心考量是方形结构在安装时可直接靠紧设备台面上的定位靠肩,无需额外加工止口就能快速完成X、Y两个方向的定位,降低安装面的加工精度要求;底座四个边角做了均匀的圆角过渡,既可以避免加工、装配过程中锐边划伤操作人员,也能减少注塑或铣削加工时的应力集中,避免零件在受侧向载荷时出现边角崩裂的问题。

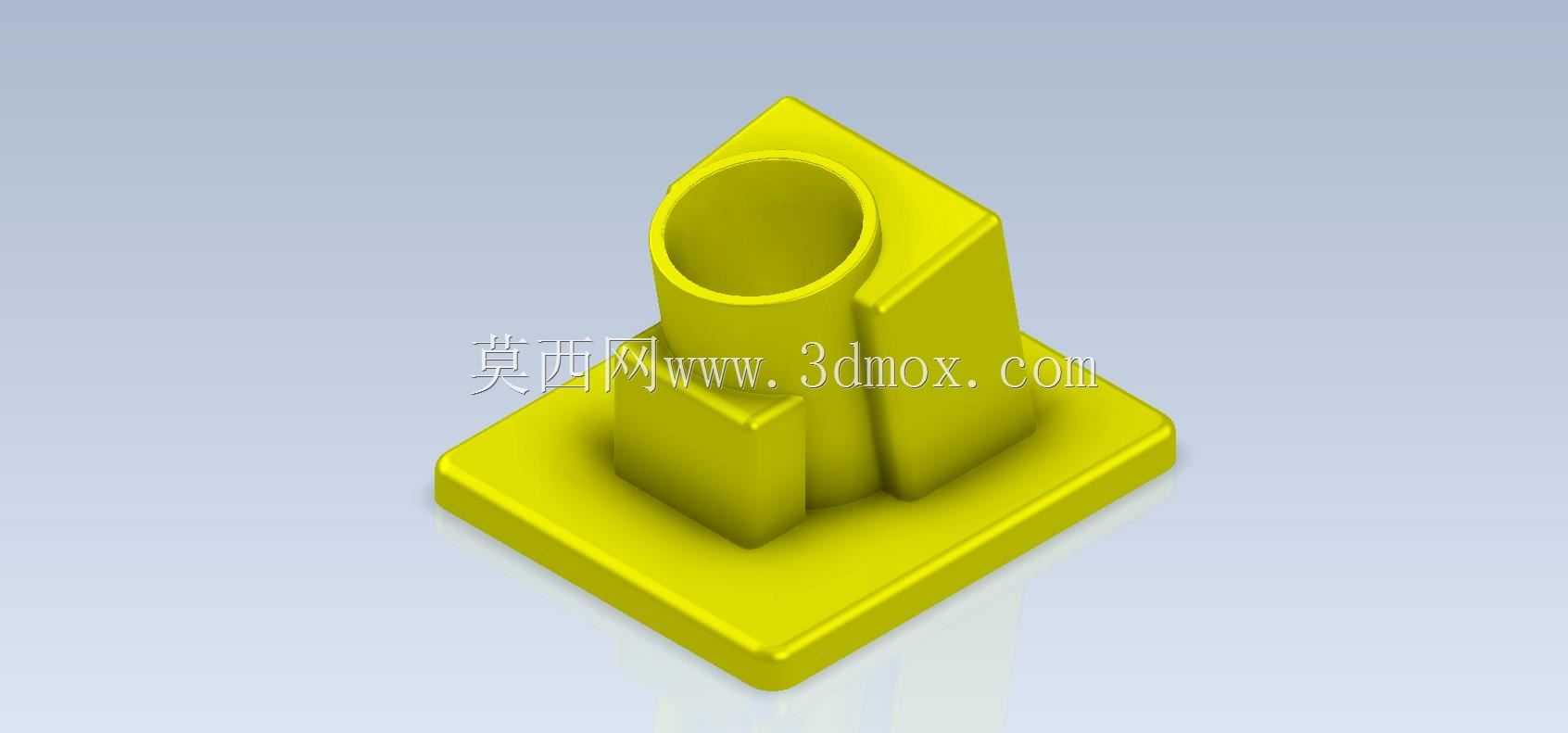

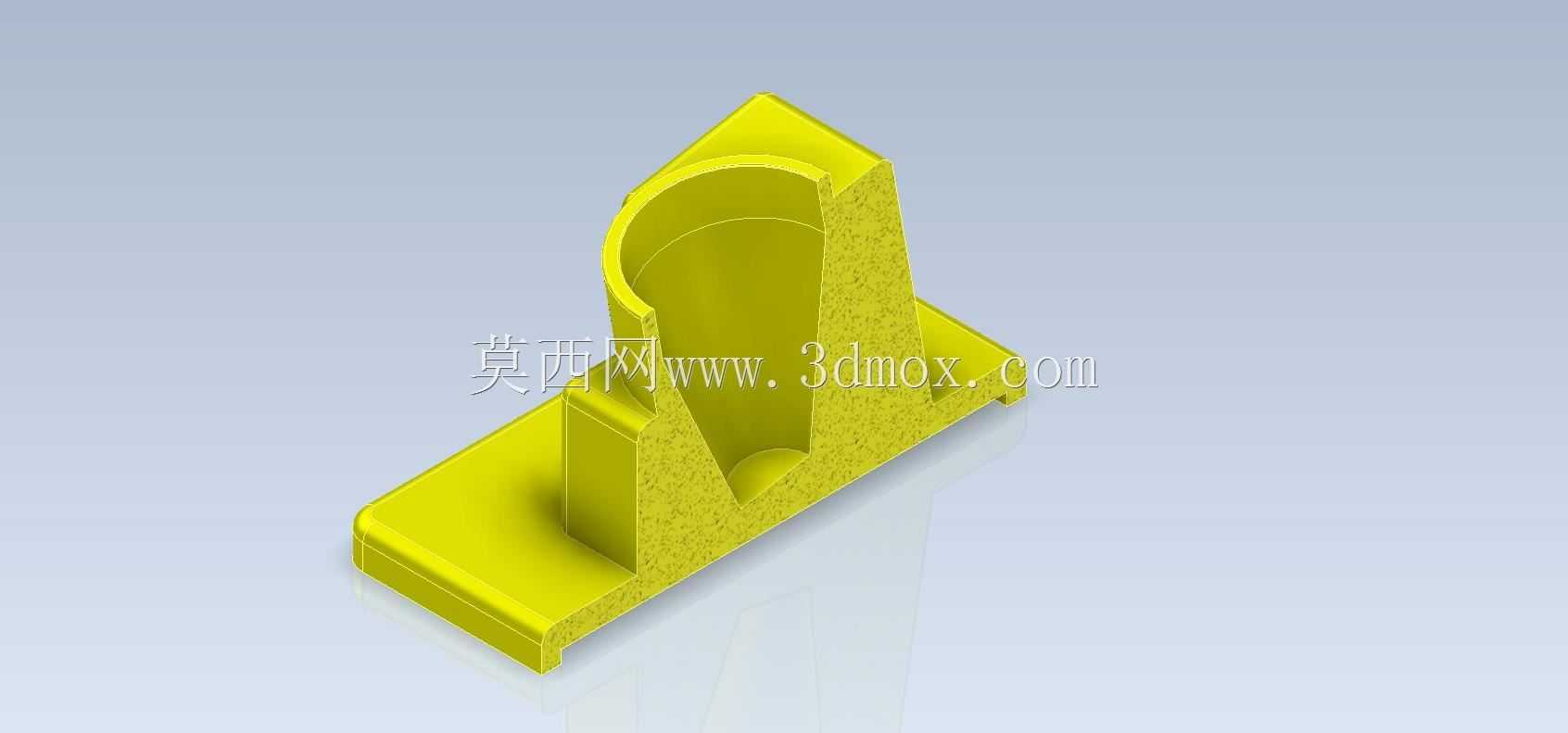

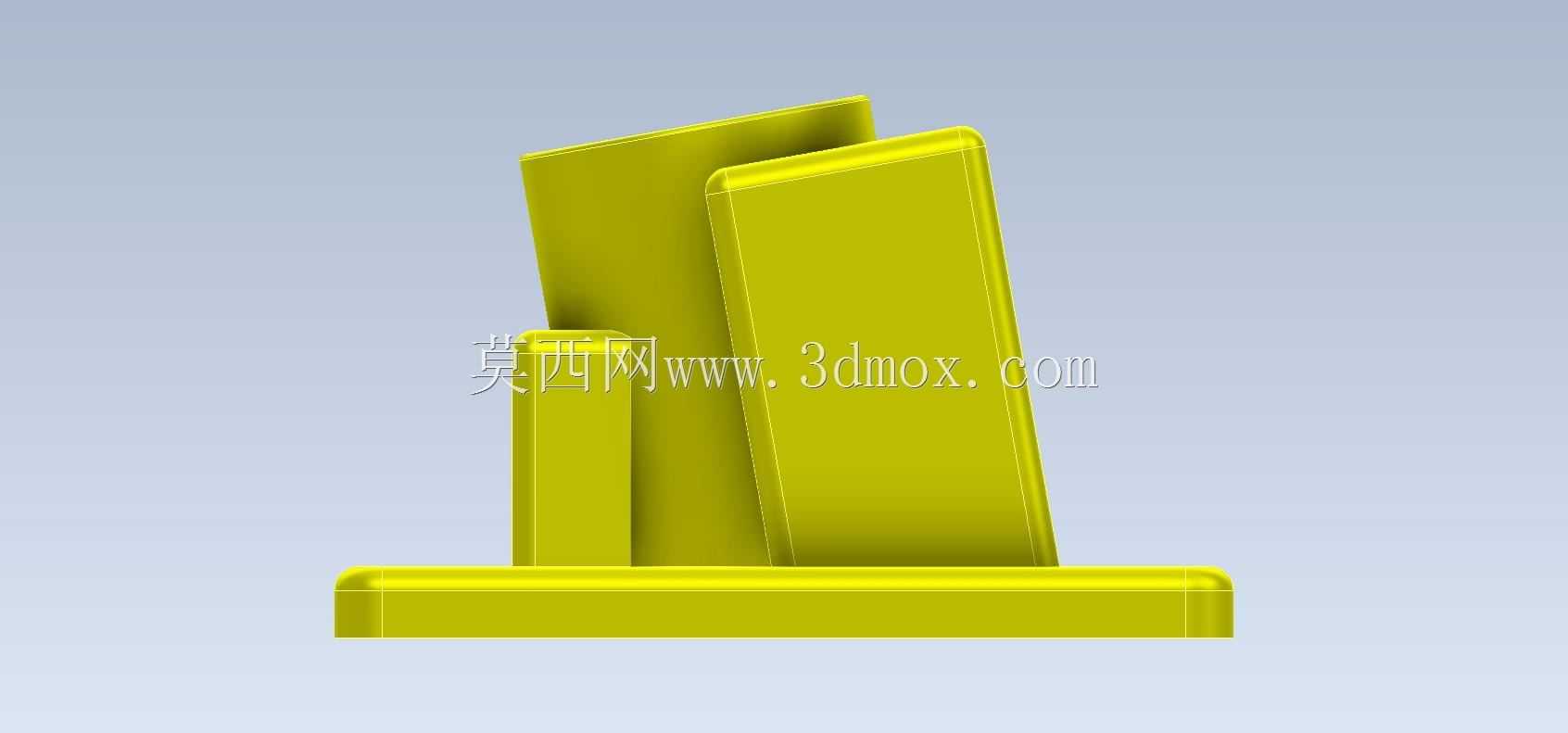

  底座上方的主体结构采用三面围合的加强筋布局,中间预留的竖直圆柱通孔为核心安装位,通孔的内径公差可根据搭载杆件的配合需求选择H7或H8级精度,既可以作为光轴的滑动导向孔,也可以穿入紧固螺栓完成上方部件的锁紧固定;围合在圆柱孔外侧的三块竖直凸台,并非等厚设计,其中正对安装操作侧的凸台厚度略薄,另外两侧凸台厚度增加15%左右,这种非对称加强设计是为了匹配实际使用中主要的侧向受力方向——当上方搭载的元件受单侧操作力时,较厚的两侧凸台可承担主要的抗弯载荷,避免圆柱孔受侧向力出现变形导致杆件卡滞,同时较薄的操作侧凸台不会遮挡安装操作空间,方便操作人员穿入紧固件、调整搭载元件的角度。从安装边界尺寸来看,方形底座的边长与主体总高度比例控制在1:1.

  6左右,这个比例可以保证零件在搭载总重量不超过5kg的元件时,重心始终落在底座支撑面范围内,不会出现倾覆问题;底座上预留的安装孔位分布在方形底座的四个对角位置,孔中心距底座边缘的距离为底座边长的1/8,既可以保证安装螺栓有足够的锁紧空间,也不会因为孔位太靠近边缘导致底座受力开裂。在建模练习层面,这个结构覆盖了基础的拉伸凸台、拉伸切除、圆角过渡、特征阵列等常用建模命令,同时需要重点关注不同凸台之间的相贯线处理——圆柱面与平面凸台的相交位置需要做微小的圆角过渡,避免实际加工时出现应力集中,也能让零件的成型质量更稳定;如果采用注塑工艺生产,这个结构的拔模角度统一设置为1.5度即可,所有竖直面的拔模方向一致,不需要额外做侧向抽芯结构,

  模具结构简单,适合小批量生产。实际应用中,这类支撑件不需要做额外的表面处理,采用普通45号钢铣削加工或者ABS材料注塑成型即可满足使用需求,如果应用在有腐蚀的环境中,也可以更换为304不锈钢材质加工,结构本身不需要做调整,仅需根据材料的强度特性适当调整壁厚即可。在装配环节,底座与安装面之间可以增加0.5mm厚的橡胶垫片,既可以弥补安装面的平面度误差,也能起到一定的减震作用,避免设备运行时的振动传递到上方搭载的精密元件上,影响检测或动作精度。
