带斜向安装槽的长条状机械连接构件

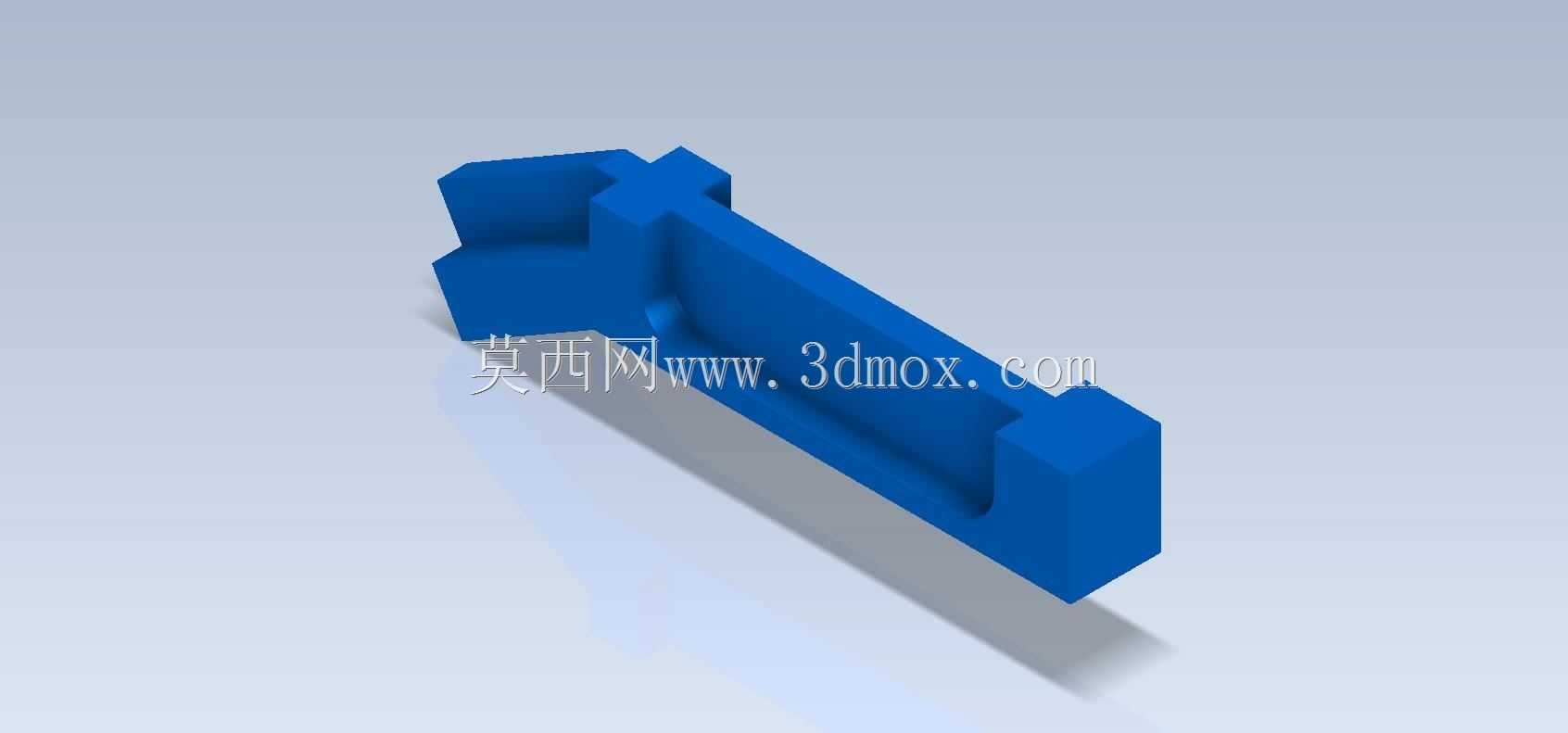

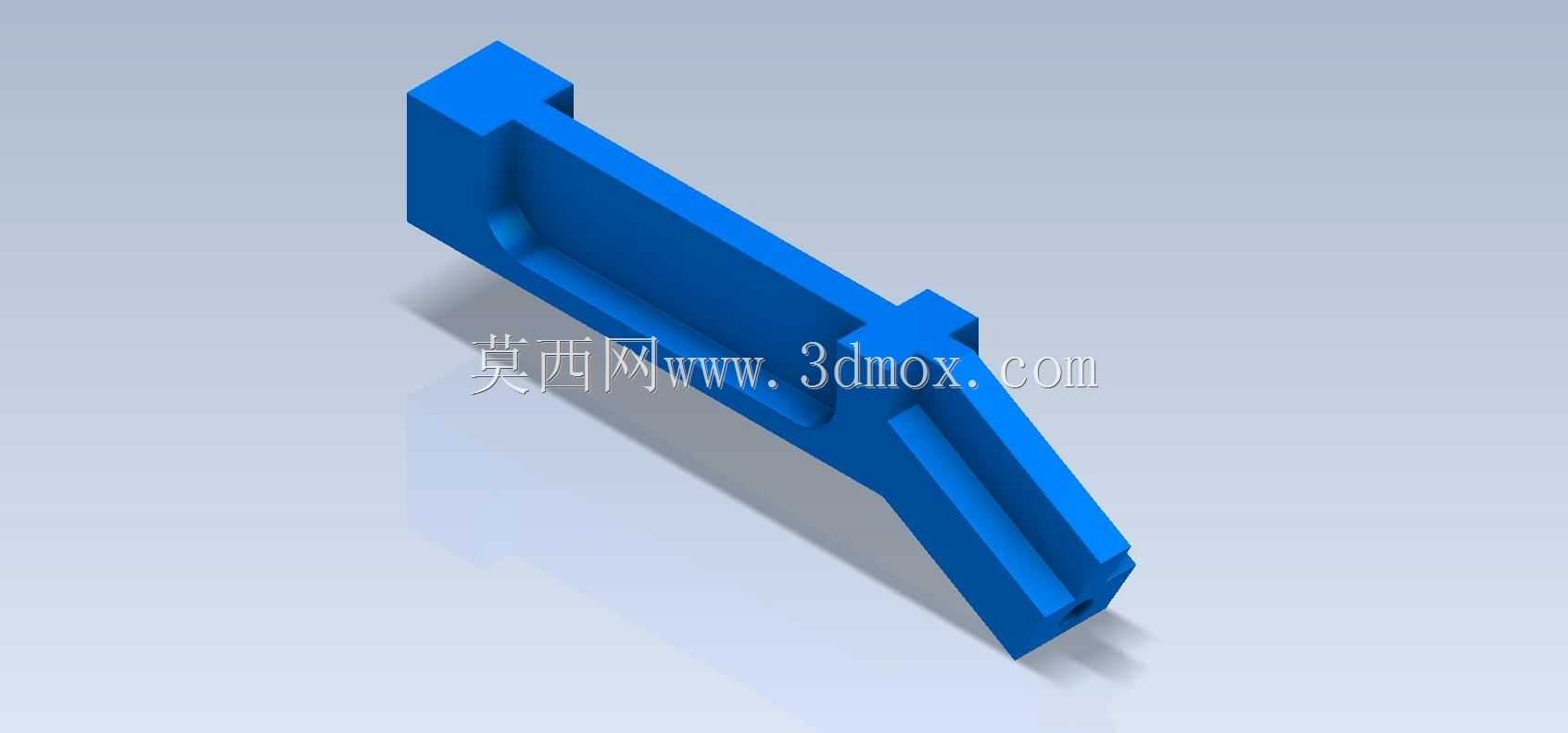

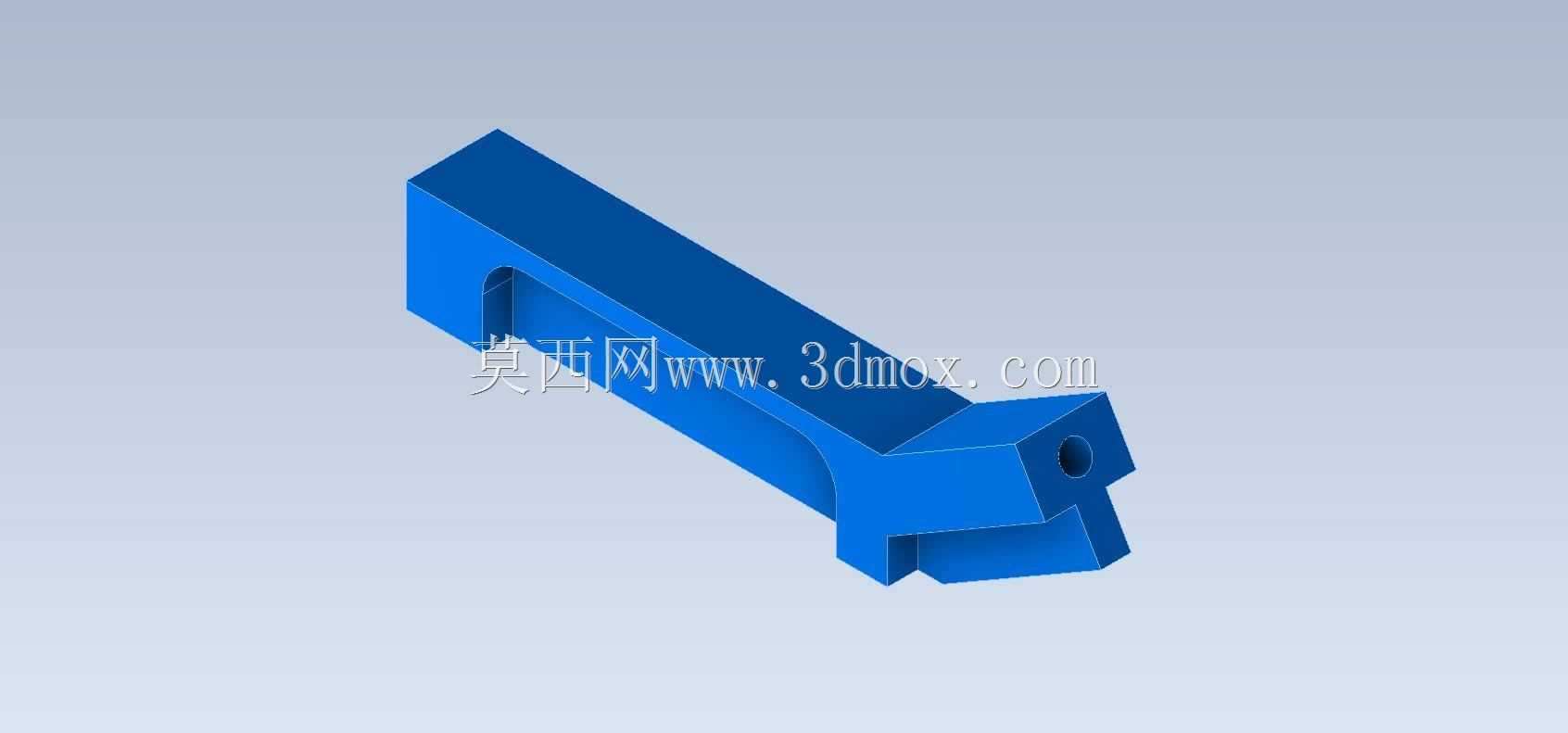

　　该构件属于小型机械连接类零件，常见于小型工装夹具、手动工具、精密设备的内部传动连接环节，在实际设备中主要承担两个部件之间的刚性连接、运动导向以及限位作用，部分场景下也可作为小型操作手柄的受力基体使用。从结构设计来看，整体采用长条式变截面布局，主体为单侧开槽的长条形基体，槽腔沿构件长度方向贯通，可容纳配套的滑动块或者传动杆件，槽腔内壁做了等壁厚设计，既保证了整体的结构刚性，也控制了零件的整体重量，避免不必要的材料浪费。构件一端设计有凸起的方块式定位台，定位台的端面与侧面均为平整加工面，可与配套安装座的定位槽紧密贴合，实现装配时的快速定位，限制构件在安装平面内的转动与横向窜动；另一端为斜向收窄的分叉式结构，分叉处开有同轴的小孔，可用于穿装销轴或者紧定螺钉，实现与被连接件的铰接或者紧定连接，斜向的结构设计能够适配设备内部狭窄的安装空间，避开周边其他零部件的干涉区域，满足紧凑布局下的装配需求。

　　在设计思路上，该零件优先考虑了装配兼容性与受力合理性，主体的开槽结构采用了等半径的圆角过渡，避免槽根处出现应力集中问题，在长期承受往复载荷或者冲击力的场景下，能够有效降低开裂风险。构件的所有外棱边均做了小尺寸倒角处理，一方面去除加工过程中产生的毛刺，避免装配时划伤操作人员或者损坏配套零件的表面，另一方面也能够在装配时起到导向作用，降低零件插入安装位的难度。从安装边界来看，零件的整体长度适配小型设备的内部安装空间，定位台的尺寸与常见的10mm级安装槽匹配，槽腔的宽度可容纳直径6mm左右的传动杆件，端部的铰接孔直径适配M3或者M4规格的销轴，能够直接与市面上常规的标准紧固件配合使用，不需要额外定制非标连接件。

　　在实际应用场景中，这类零件常出现在小型手动压紧工具、桌面级工装夹具、3D打印机的微调机构、小型检测设备的锁止结构中，作为力传递的中间构件，将操作端的力传递到执行端，实现工件的压紧、机构的锁止或者位置的微调。零件的结构设计充分考虑了注塑或者铣削加工的工艺性，所有的结构特征都可以通过三轴铣削一次装夹完成大部分加工，或者直接通过注塑模具批量生产，不需要复杂的二次加工工序，能够有效控制生产制造成本。在建模过程中，这类零件也是典型的基础特征练习案例，需要熟练运用拉伸、切除、倒角、圆角等基础建模命令，同时需要重点关注特征之间的位置公差配合，比如开槽的对称度、定位台与主体的垂直度、端部铰接孔的同轴度，这些形位公差直接影响零件装配后的运动顺畅度与连接可靠性。在实际选型使用时，需要根据实际受力大小选择对应的材料，若用于手动操作的轻载场景，可选用ABS或者尼龙材质注塑成型，降低成本与重量；若用于设备内部的承载连接场景，可选用铝合金或者45号钢铣削加工，保证足够的结构强度与耐磨性能。
