折弯式带凸台安装连接支座结构设计

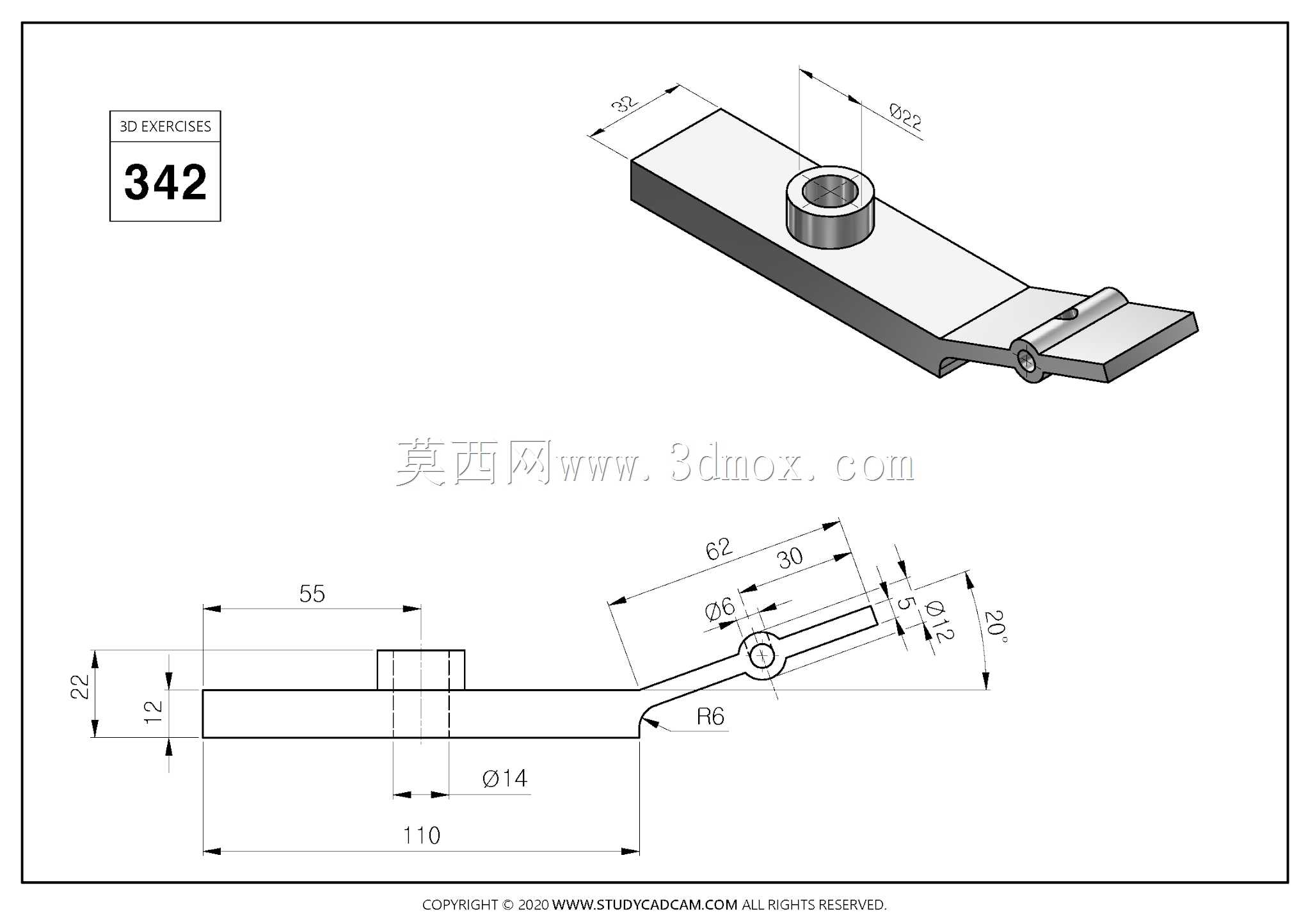

　　这类折弯式带凸台的连接支座，在小型通讯设备内部走线固定、消费电子结构件装配、小型工装夹具的定位连接场景中十分常见，属于典型的空间弯折类支撑连接件，日常设计中经常会遇到类似的空间结构建模需求，很多刚接触三维建模的工程师容易在这类非正交弯折结构的尺寸衔接、特征过渡上出现建模错误，要么是折弯处的壁厚不均，要么是凸台安装孔的同轴度偏差，要么是相邻安装面的垂直度无法满足装配要求。从结构本身来看，该零件整体采用等壁厚设计，主体分为两个相互呈一定夹角的矩形安装段，其中一段端部带有窄边定位凸台，用于卡入配套安装槽实现预定位，避免装配时零件移位；另一段的平面上设置带通孔的圆柱凸台，凸台高度经过精确计算，既保证安装螺丝的拧入深度足够，

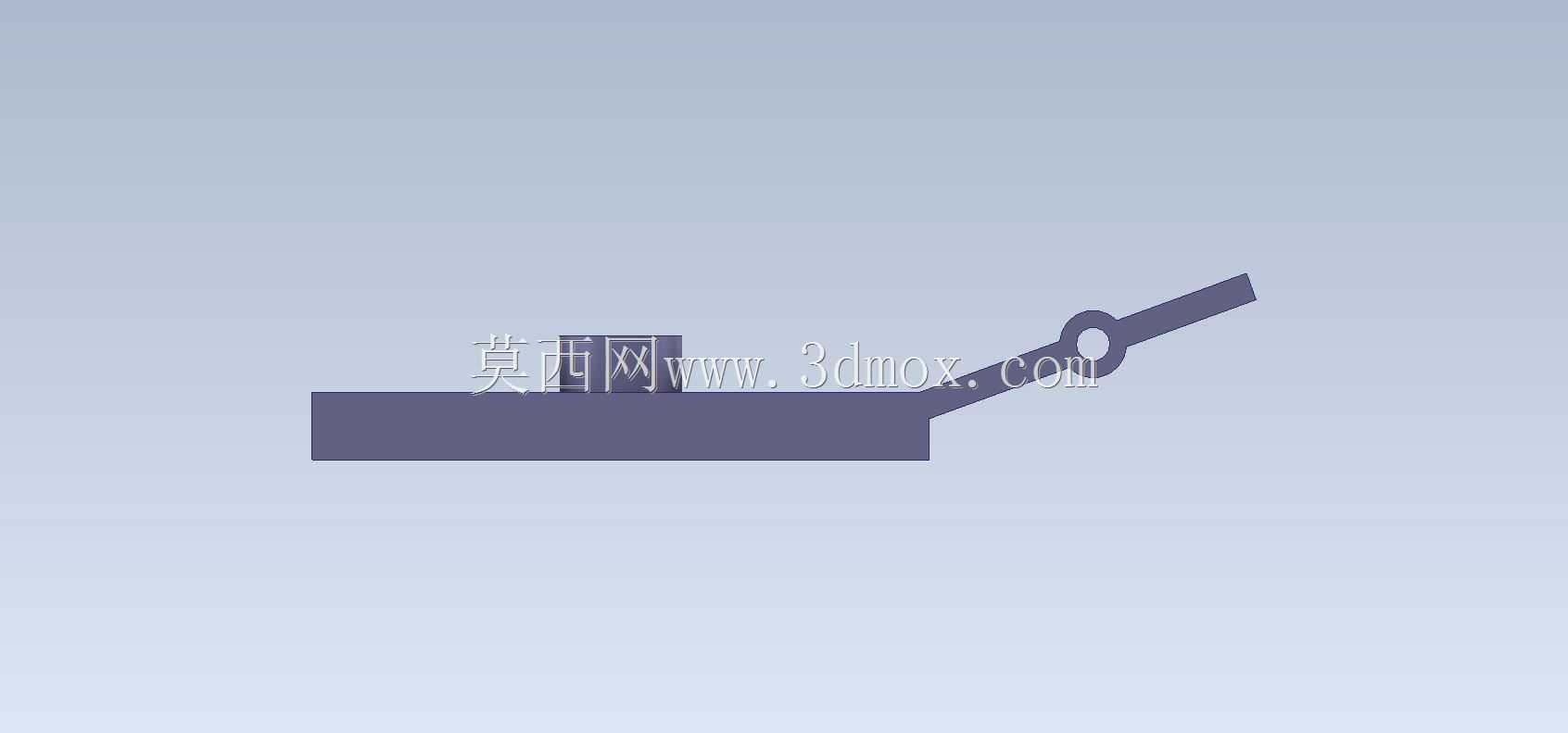

　　又不会因为凸台过高占用过多设备内部的装配空间，凸台根部做了小尺寸圆角过渡，避免注塑或铣削加工时出现应力集中导致的开裂问题。设计这类零件的时候，首先要明确安装边界：两个安装段的长度分别对应两个被连接件的安装面尺寸，弯折角度完全匹配两个被连接部件的空间夹角，不能直接照搬直角弯折的设计逻辑，否则装配时会出现支座无法贴合安装面、强行锁附后零件产生内应力长期使用断裂的问题。建模过程中需要先绘制空间弯折的中心轨迹线，以轨迹线为中心做等壁厚的拉伸或者扫掠，保证整个主体的壁厚均匀一致，避免后续加工时出现缩痕（注塑工艺）或者铣削余量不均（机加工工艺）的问题。端部的定位凸台尺寸要比配套的安装槽小0.1-0.2mm的间隙，属于间隙配合定位，

　　既方便装配时顺利卡入，又不会因为间隙过大导致定位失效；凸台上的安装孔为通孔，孔径比配套螺丝的公称直径大0.1mm左右，预留一定的装配调整余量，避免加工误差导致螺丝无法顺利穿入。零件的所有棱边都做了微小的倒角处理，一方面是去除加工毛刺避免装配时划伤操作人员或者配套的线缆、零件表面，另一方面也能减少应力集中点，提升零件的抗疲劳强度，尤其是弯折处的内外圆角，内圆角半径不小于壁厚的0.5倍，外圆角半径等于内圆角半径加壁厚，这样能保证弯折处的壁厚均匀，不会出现外侧壁厚过薄强度不足的问题。在实际应用中，这类支座如果采用塑料材质，多用于通讯终端内部的PCB板支撑、排线固定座，安装时先将端部的定位凸台卡入设备壳体的预设卡槽内，

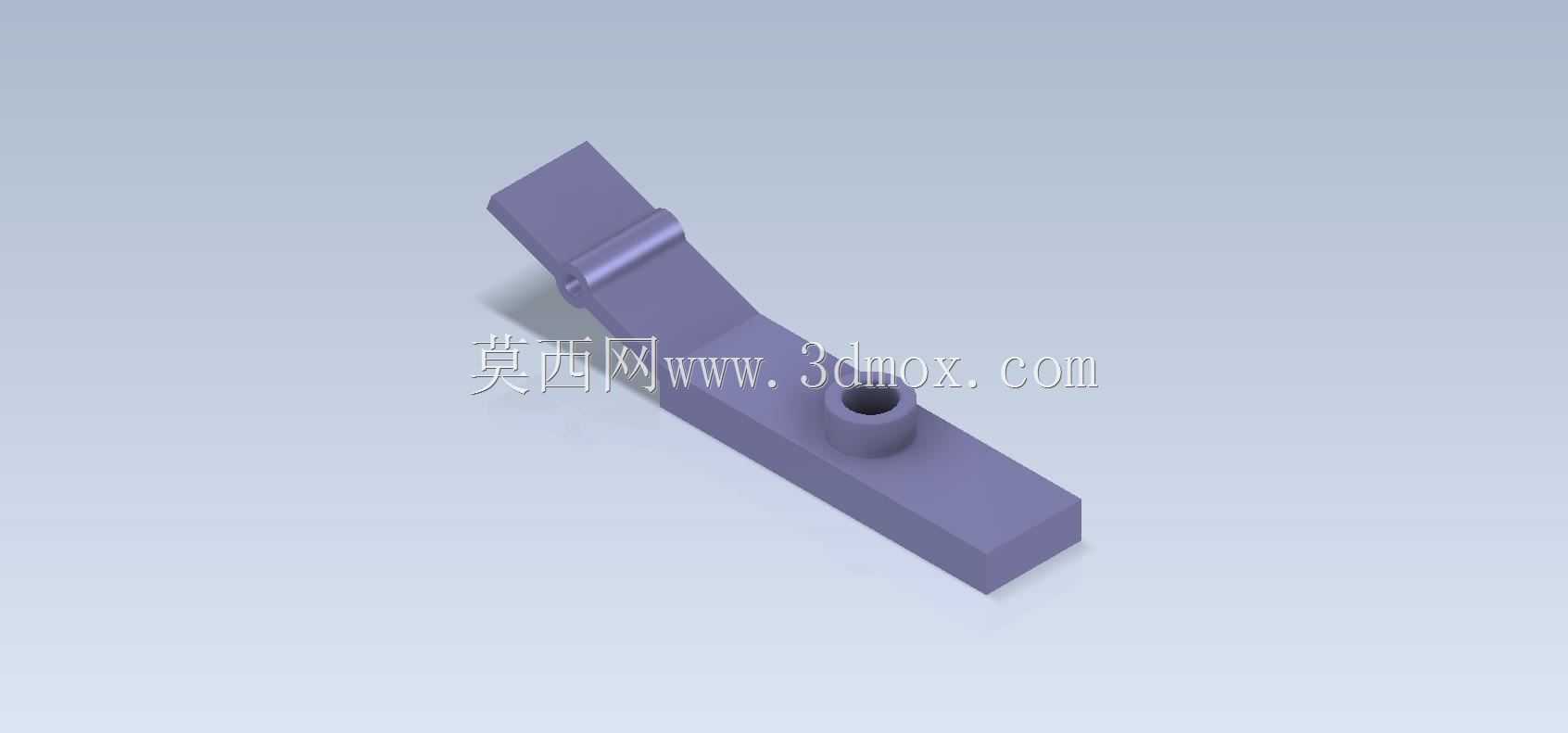

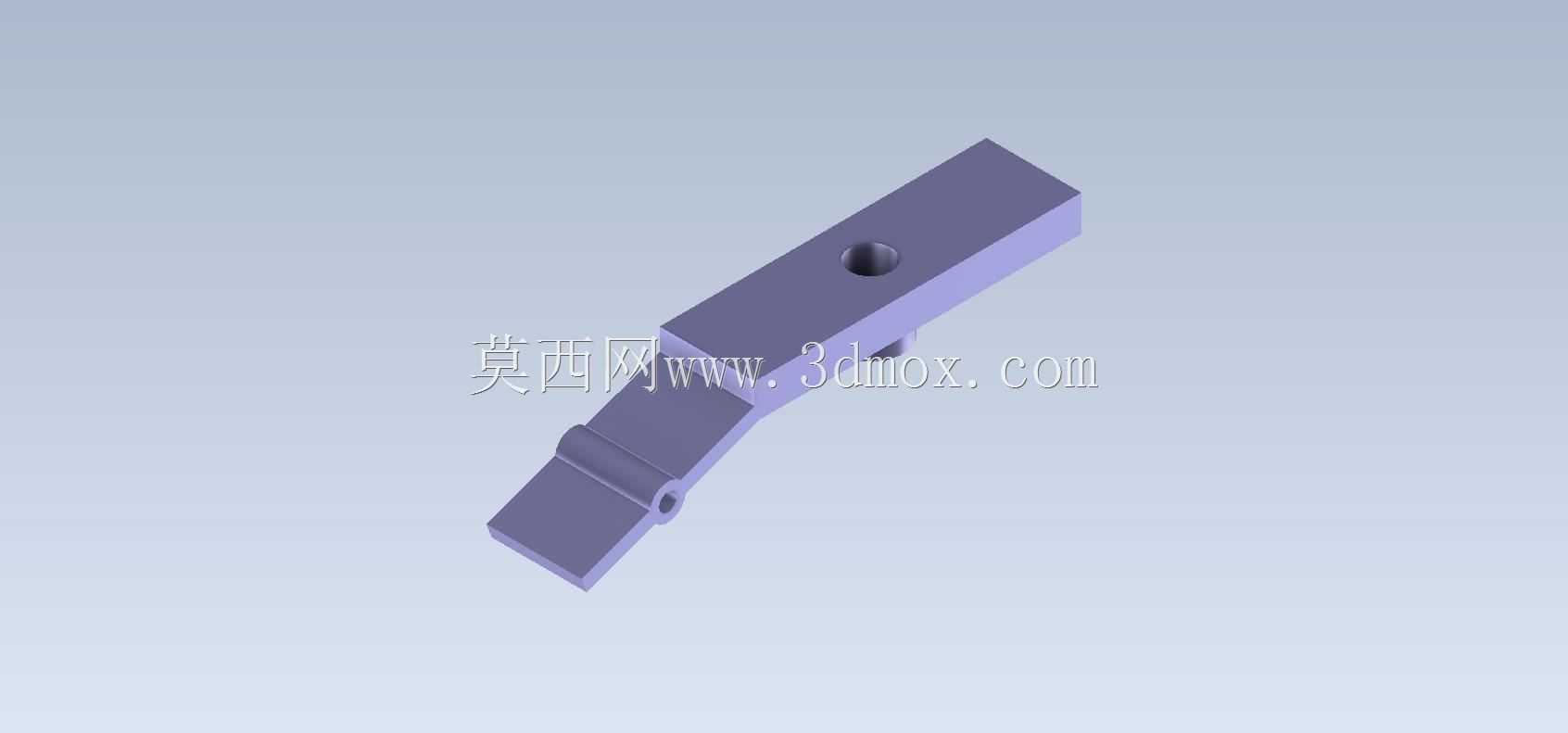

　　再通过凸台上的螺丝孔拧入自攻螺丝完成固定，安装效率高，定位精度可靠；如果采用金属材质，多作为小型自动化设备上的传感器安装支架，弯折角度可以根据传感器的检测角度需求调整，凸台的高度可以根据传感器的安装高度差做适配，通用性较强。建模练习时需要重点关注空间弯折特征的创建逻辑，不要采用多次实体拼接的方式建模，那样会导致零件的参数关联性差，后续修改弯折角度或者安装段长度时需要删除大量特征重新绘制，正确的思路是先确定两个安装面的空间位置关系，绘制出连续的截面轮廓，通过扫掠或者多段拉伸加合并的方式完成主体创建，再依次添加定位凸台、安装凸台、通孔、倒角圆角等附属特征，保证所有特征的参数全关联，后续调整尺寸时只需要修改对应的草图参数即可完成整体更新，符合实际工程设计中的参数化建模要求。另外需要注意安装面的平面度要求，两个用于贴合被连接件的平面不能有特征凸起或者凹陷，否则锁附螺丝后会出现零件翘起、固定不稳的问题，凸台的安装孔轴线要垂直于对应的安装面，否则螺丝拧入后会出现偏斜，锁附力不足甚至滑牙。这类零件看似结构简单，实则涵盖了空间结构建模、特征过渡处理、装配公差预留、工艺性优化等多个机械设计的基础知识点，是非常典型的三维建模练习案例，掌握这类零件的设计逻辑后，再处理更复杂的空间弯折类支架、支座类零件时就能理清建模思路，避免出现工艺性差、无法装配、强度不足的设计问题。
