钣金挂钩式连接固定件结构设计

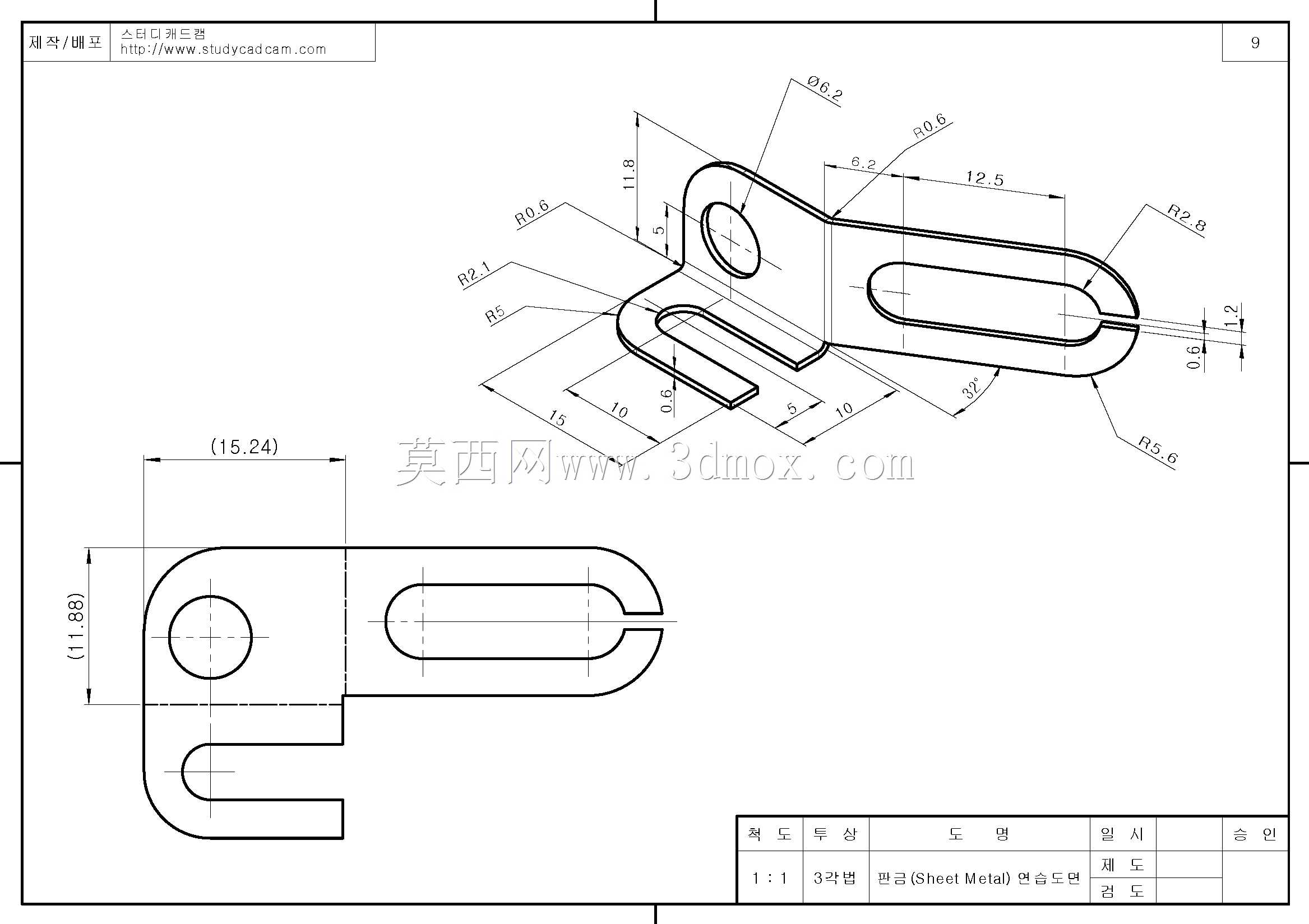

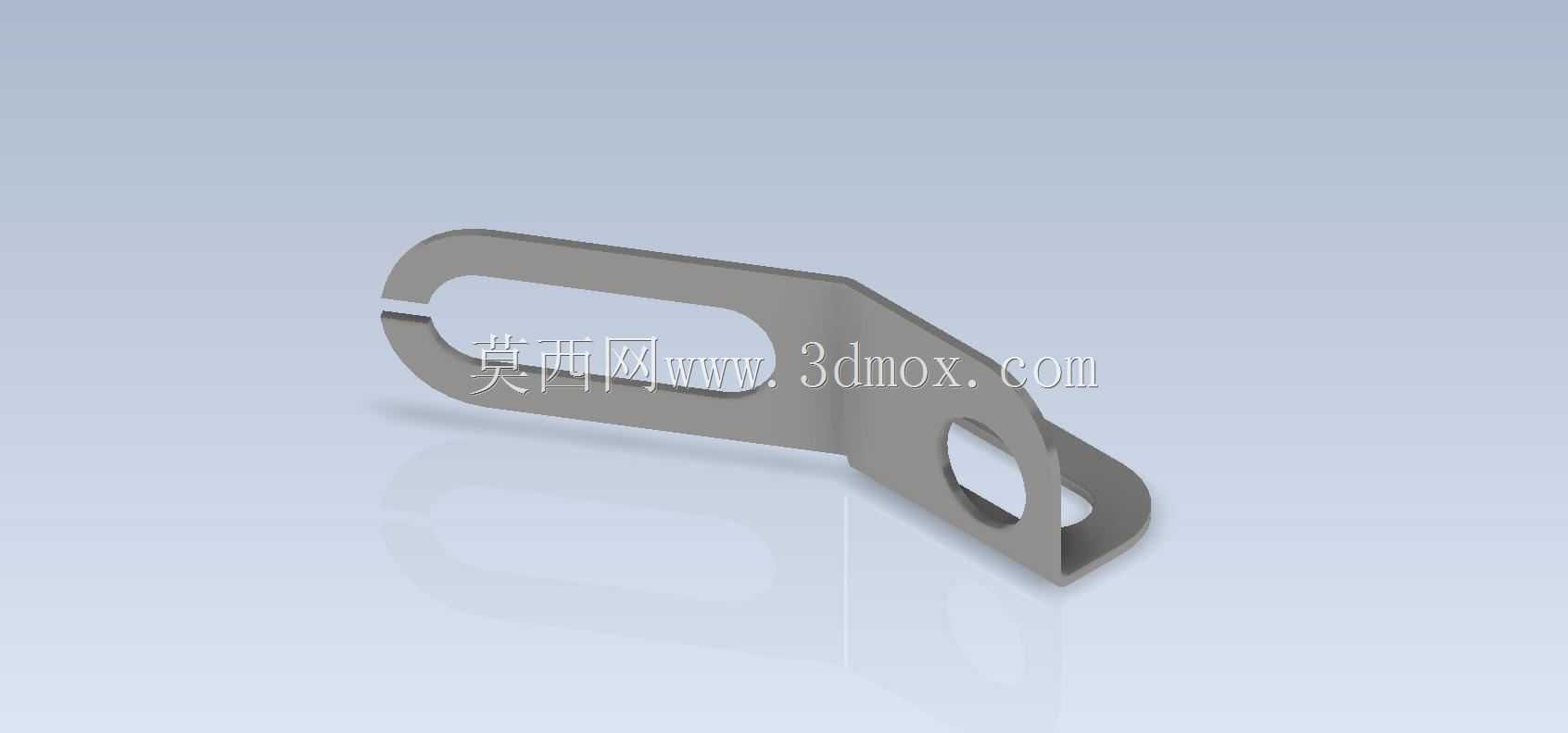

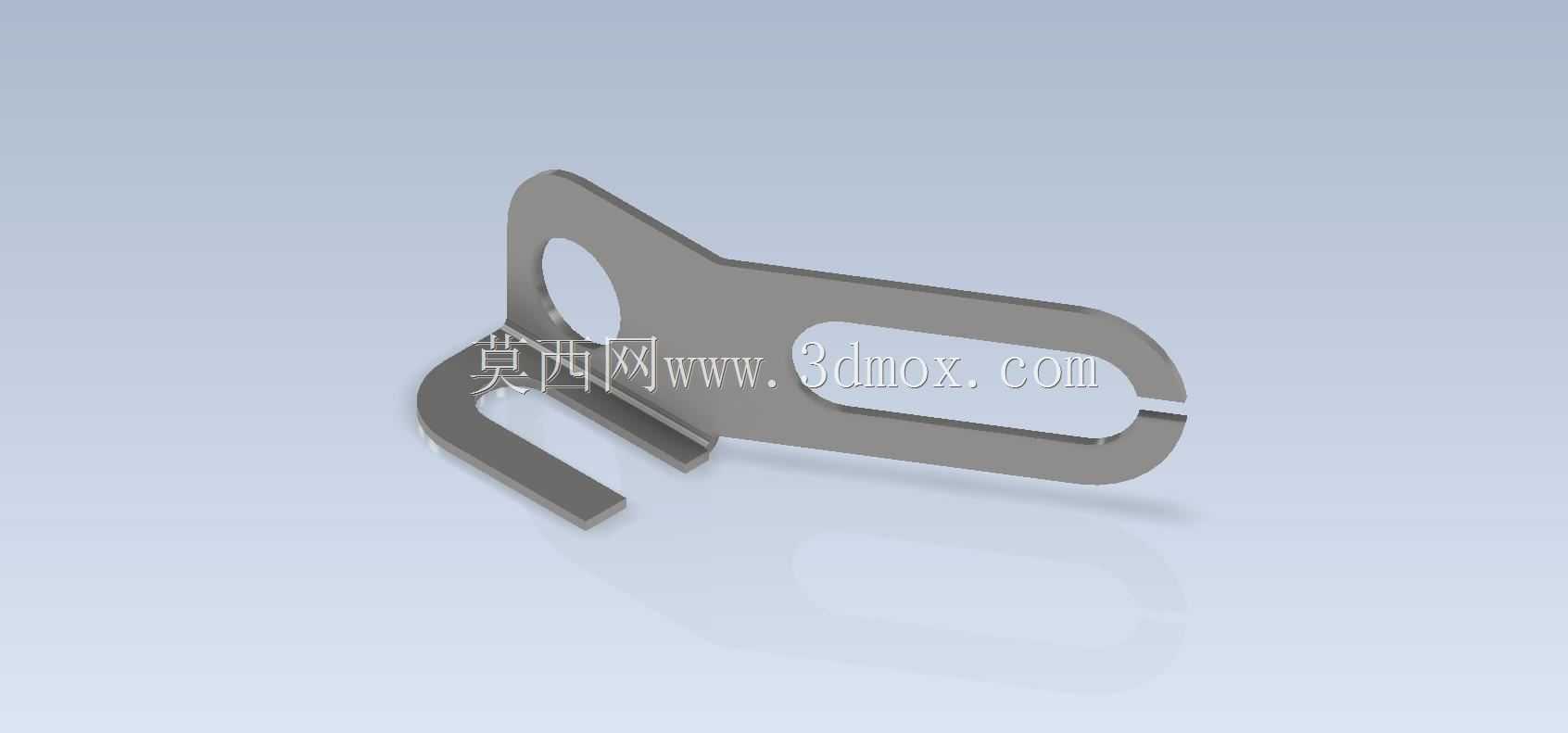

　　这类钣金折弯成型的挂钩式连接件，在通讯设备内部走线固定、小型机电产品的壳体快装连接、户外机柜附件挂载场景中十分常见，属于典型的小尺寸承载类钣金构件，日常使用中主要承担两个核心作用：一是通过自身的挂钩结构实现无紧固件的快速挂装定位，二是通过板体上的孔位完成与其他构件的铰接或螺栓紧固，省去额外的连接支座，降低装配环节的零件数量与工时消耗。从结构设计逻辑来看，该零件采用等厚薄钢板冲压折弯工艺加工，整体板厚选取适配常规Q235或304不锈钢冷轧板的通用规格，不需要额外的机加工工序，所有特征均可通过冲孔、落料、折弯三道核心冲压工序完成，适合大批量量产，单件加工成本控制在较低区间。零件主体为长条形板状结构，一端设置开放式C型挂钩槽，

　　槽口宽度适配对应挂载部位的板厚尺寸，挂装后可限制沿板长方向的窜动，挂钩末端做小尺寸圆弧收口处理，避免挂装过程中划伤配合件表面涂层，也能防止受振动时从挂载位置脱出；靠近挂钩端的板体上冲制长圆形调节孔，可在安装时调整前后位置，补偿装配累计误差，长圆孔的长度方向沿零件长度方向布置，调节行程覆盖常规装配场景的误差范围，孔边做去毛刺处理，避免螺栓紧固时刮伤垫片。零件另一端设置双折弯形成的U型卡位结构，两个折弯边的平行度公差控制在0.1mm以内，卡位槽的宽度与对应安装基座的卡槽尺寸精准匹配，插入后可限制零件绕长度方向的转动，U型结构的折弯内R角与板材厚度匹配，避免折弯处出现应力集中导致开裂，折弯边末端做45度倒角导入，

　　方便装配时快速对准卡槽插入。板体中部的圆形通孔为铰接孔，孔位与挂钩、卡位结构的位置度公差严格控制，可穿装销轴实现与其他活动构件的铰接连接，孔的内径公差选取H7级，适配标准圆柱销的配合精度，保证铰接转动时无卡滞、无过大旷量。从安装边界来看，零件整体外轮廓尺寸紧凑，安装时不需要预留过大的操作空间，挂装端仅需要对应位置有厚度匹配的固定翻边即可完成预固定，后续通过长圆孔穿装螺栓完成最终锁紧，整个安装过程不需要复杂工装，单人即可快速完成装配。在受力设计上，零件的折弯位置均做了应力释放处理，长期承受额定挂载载荷时不会出现永久变形，C型挂钩的承载能力经过结构校核，可满足常规小型附件的挂载重量要求，板体表面可根据使用场景做镀锌、喷塑或钝化处理，

　　适配室内、户外等不同腐蚀环境的使用需求。这类钣金件的建模过程需要重点关注折弯扣除值的准确设置，保证展开后的下料尺寸与实际加工尺寸一致，避免折弯后出现孔位偏移、卡位槽宽度超差的问题，所有冲孔特征的位置都要避开折弯变形区，防止折弯过程中孔位被拉扯变形，对于长圆孔这类靠近折弯边的特征，要预留足够的孔边到折弯线的距离，保证冲压成型后的尺寸精度。在实际设备运维过程中，这类快装式钣金连接件可大幅降低后期维护的拆卸难度，不需要完全拆除所有紧固件即可完成附件的更换或位置调整，相比传统的螺栓固定式支座，装配效率提升40%以上，同时减少了紧固件的使用数量，降低了整机的物料管理成本。
