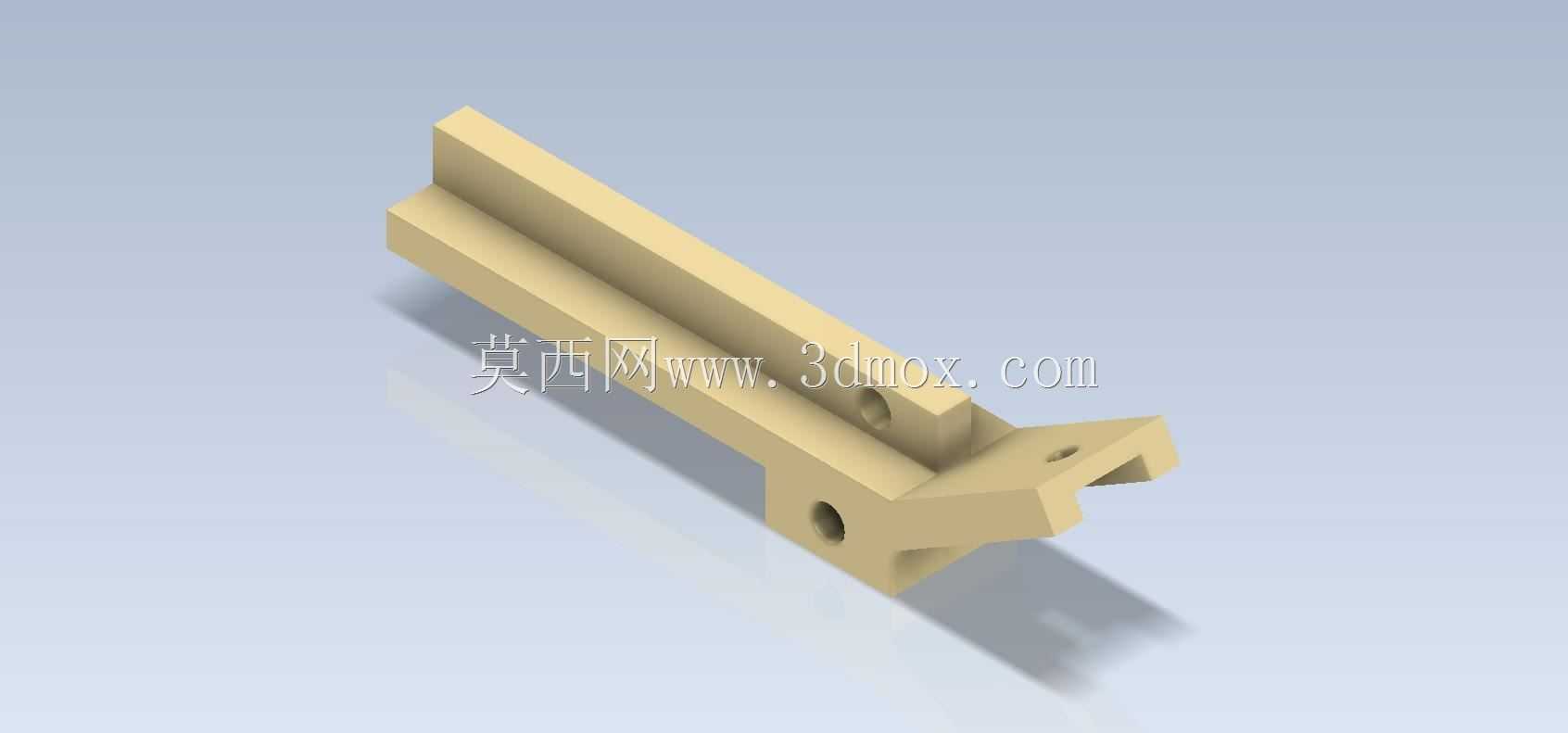

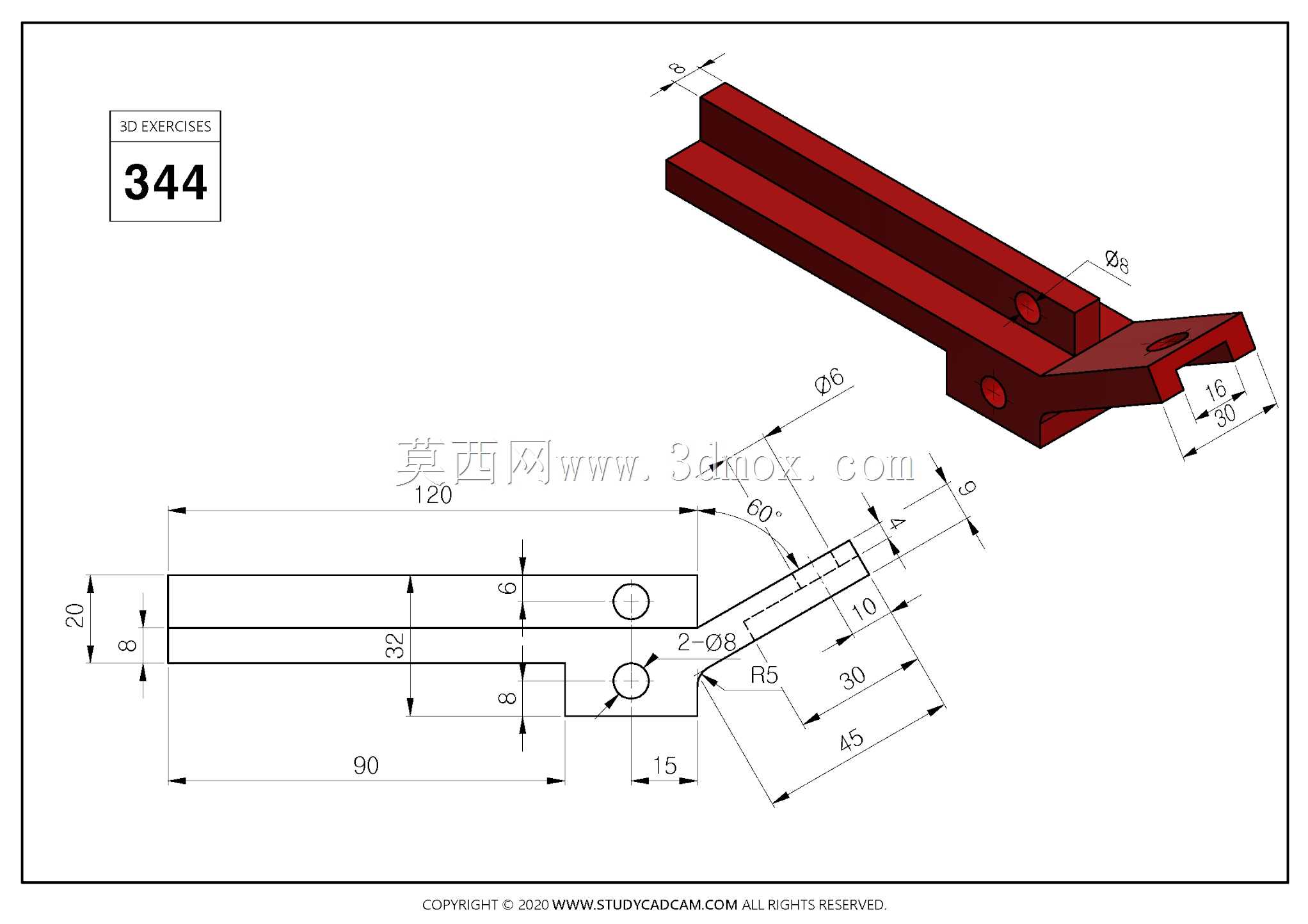

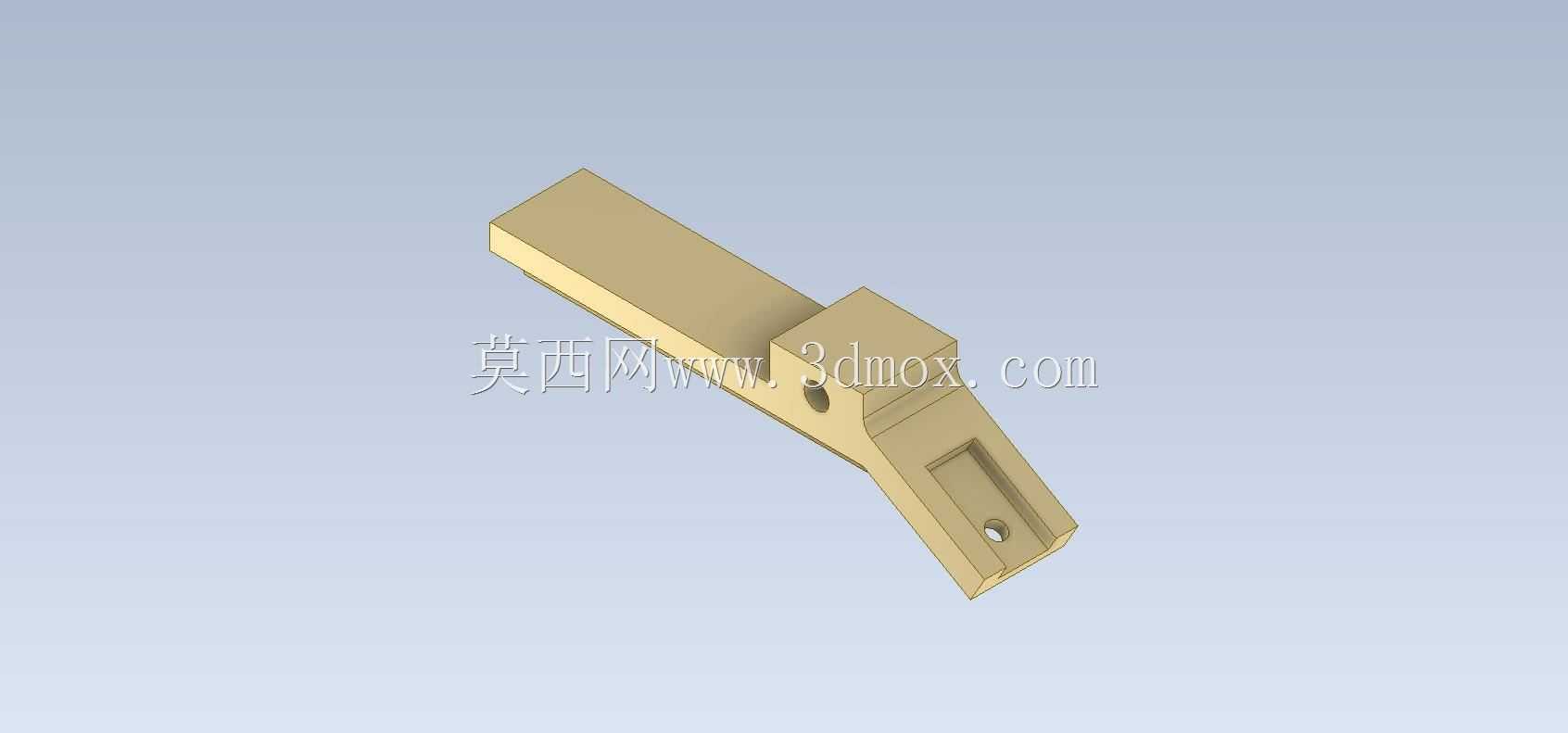

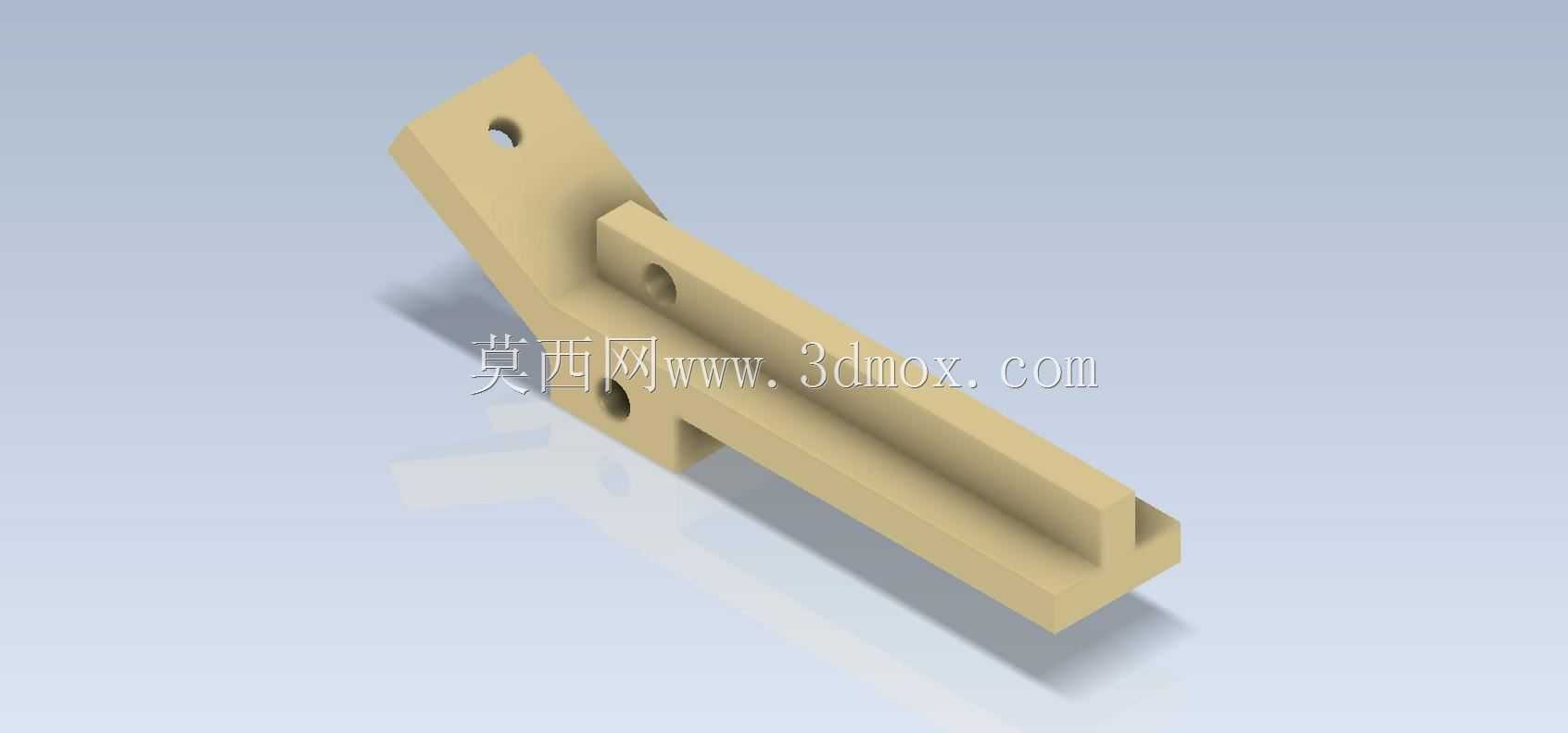

折弯式带槽安装固定连接支架结构

　　这类带折弯角度的开槽安装支架，在小型通讯设备内部走线固定、外置辅助配件挂载场景里十分常见，日常做结构设计时经常会碰到类似的安装空间受限、需要同时满足两个垂直方向固定需求的工况。从结构本身来看，主体采用一体化折弯成型的设计思路，没有额外的拼接焊缝或者紧固件组合结构，能有效减少装配环节的累计误差，也能避免多零件拼接带来的松动风险，适合在有小幅振动的设备舱内长期使用。主体的长向开槽结构是核心的功能设计，这个通槽的作用是给安装位置预留调节余量，现场装配时不需要严格按照预设孔位对位，能顺着槽的长度方向微调固定位置，抵消钣金机架或者注塑壳体的加工公差，很多通讯机柜内部的理线架、小型模块固定座都会采用这类槽型设计，降低现场安装的对位难度。

　　支架上分布的几个通孔，分别对应两个不同安装面的固定需求，折弯段的两个孔用于和垂直安装面锁附，长槽侧的孔用于和水平方向的被固定件连接，孔位的位置都做了边距预留，避免锁附螺丝时距离边缘太近导致构件开裂，尤其是如果采用尼龙或者工程塑料注塑生产这个零件的话，足够的安装边距能大幅提升锁附时的结构强度，不会出现螺丝柱崩裂的问题。做这类零件的三维建模时，首先要确定折弯的角度，这个角度不是随意设定的，要匹配实际安装场景里两个安装面的夹角，通常通讯设备内部的安装支架折弯角多为120度到150度之间，既保证足够的支撑强度，也不会因为角度太陡导致安装操作空间不足。建模时要先绘制主体的拉伸截面，预留好槽的宽度和壁厚，壁厚的设定要匹配选用的材料，如果是采用钣金冲压工艺生产，壁厚通常在1.5mm到3mm之间，要是采用注塑工艺，壁厚要尽量均匀，避免出现缩痕影响外观和结构强度。安装边界方面，这个支架的折弯段长度要控制在不超出设备内部安装位的凸起范围，长槽的长度要覆盖需要的调节行程，通常调节余量留10mm到15mm就能满足大部分现场装配的公差补偿需求，槽的宽度要匹配常用的固定螺丝规格，比如M3或者M4的螺丝，槽宽比螺丝公称直径大0.2mm到0.5mm即可，太宽会导致固定时垫片压合面积不足，太窄则会出现螺丝卡滞无法顺利穿入的问题。另外支架的所有棱边都做了小倒角处理，一方面是去除加工后的毛刺，避免安装时划伤操作人员或者破坏设备内部的线缆外皮，另一方面也能减少应力集中，

　　尤其是折弯位置的内角和外角，做合适的圆角过渡能大幅提升构件的抗疲劳强度，在设备长期运行产生振动的情况下，不会从折弯位置出现断裂失效的问题。实际选型使用时，要根据被固定件的重量核算支架的承重能力，如果挂载的是重量较大的通讯模块，就要适当增加壁厚或者在折弯位置增加加强筋结构，要是只是固定轻质的理线卡扣或者小型线束，现有结构的强度就完全足够。这类结构看似简单，但是在细节设计上有很多需要注意的工程要点，比如孔位和槽的位置不能距离折弯线太近，否则冲压或者注塑成型时会出现材料拉扯变形，导致孔位失圆或者槽的尺寸超差，通常孔边距离折弯线的距离要大于1.5倍的材料壁厚，才能保证成型后的尺寸精度。还有长槽的两端要做半圆收尾，和槽的宽度同直径，

　　这样加工时刀具路径更顺畅，也能避免槽的端部出现应力集中导致开裂的问题。在实际装配场景中，这类支架通常会配合平垫和弹垫使用，弹垫可以提供防松的预紧力，避免设备振动导致螺丝松动脱落，平垫则可以增大压合面积，分散螺丝锁附时的压力，避免支架表面被压溃，尤其是采用非金属材料制作支架时，平垫的作用更加明显。做三维建模练习的时候，这类零件非常适合练习拉伸、切除、倒角、圆角这些基础特征的操作，也能帮助初学者理解工程实际中安装公差预留、工艺性设计的基本逻辑，不要觉得零件结构简单就忽略细节，很多实际生产中出现的问题，往往都是这些看似不起眼的细节设计不到位导致的。比如如果没有做棱边倒角，冲压后的零件毛刺会给后续的表面处理工序带来麻烦，也会增加装配环节的安全风险；如果槽的尺寸预留不合理，现场安装时就会出现孔位对不上、螺丝穿不过去的问题，需要现场返工打磨，既耽误工期也影响装配质量。
