多弯折带孔钣金安装固定支架结构

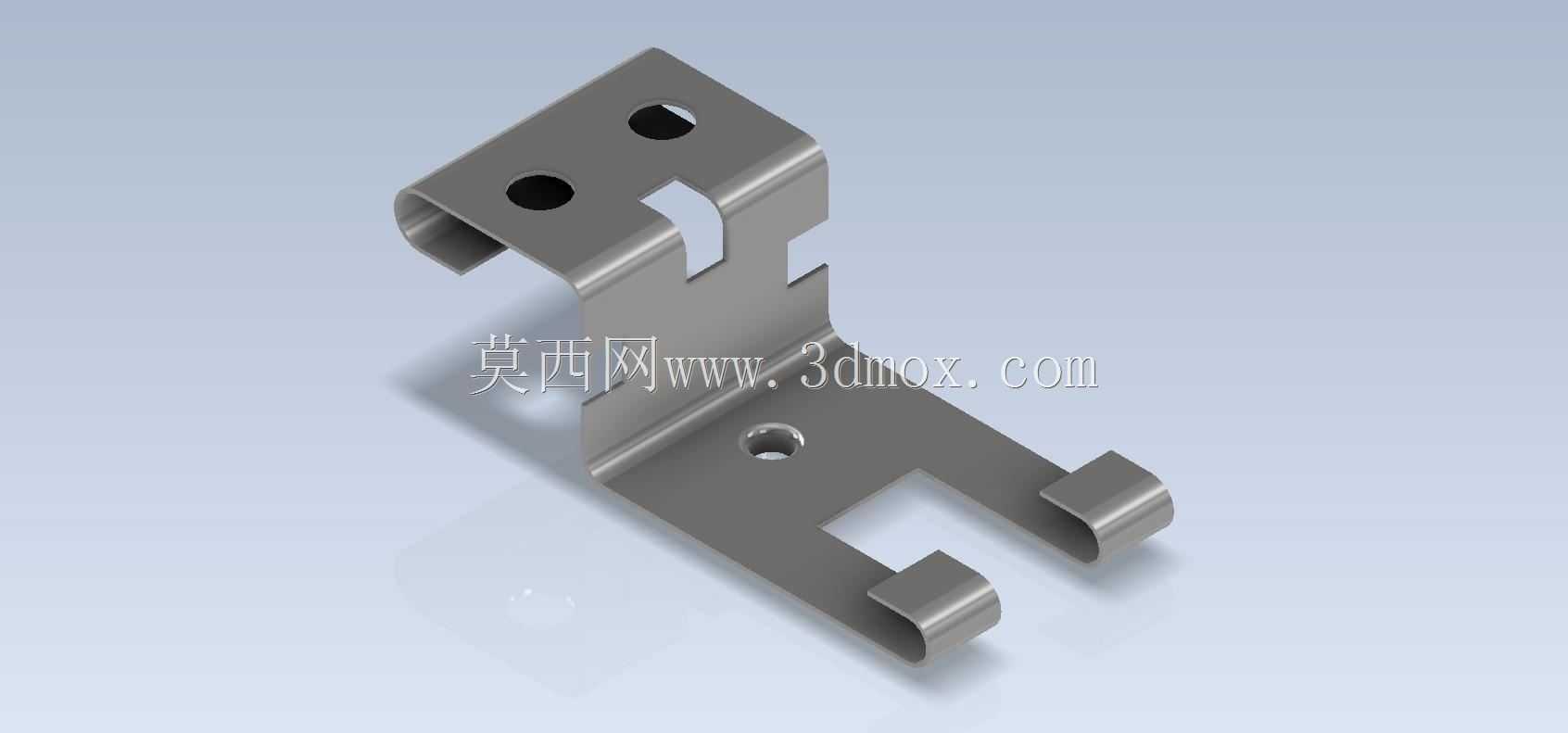

　　这类带多段弯折、预留安装孔位的钣金支架，在通讯终端设备内部走线固定、小型工控模块安装、消费电子内部构件限位场景中应用十分广泛，区别于铸造或机加工的支架类零件，钣金冲压成型的支架在满足结构强度要求的前提下，能大幅降低单件生产成本，同时适配批量快速生产的需求，是电子设备、小型机电产品内部结构件里的常见类型。从结构功能来看，该零件主体采用单张钣金板材经多道冲压、弯折工序成型，无需额外焊接拼接工序，整体结构一致性好，长期使用下不会出现焊缝开裂、拼接错位的问题。零件上部的两个同轴圆孔，用于穿装螺栓完成支架上部与设备主体框架的固定，孔位边缘做了去毛刺处理，避免装配时刮伤安装面或线缆；上部预留的缺口结构，是为了避让设备内部的凸起构件，

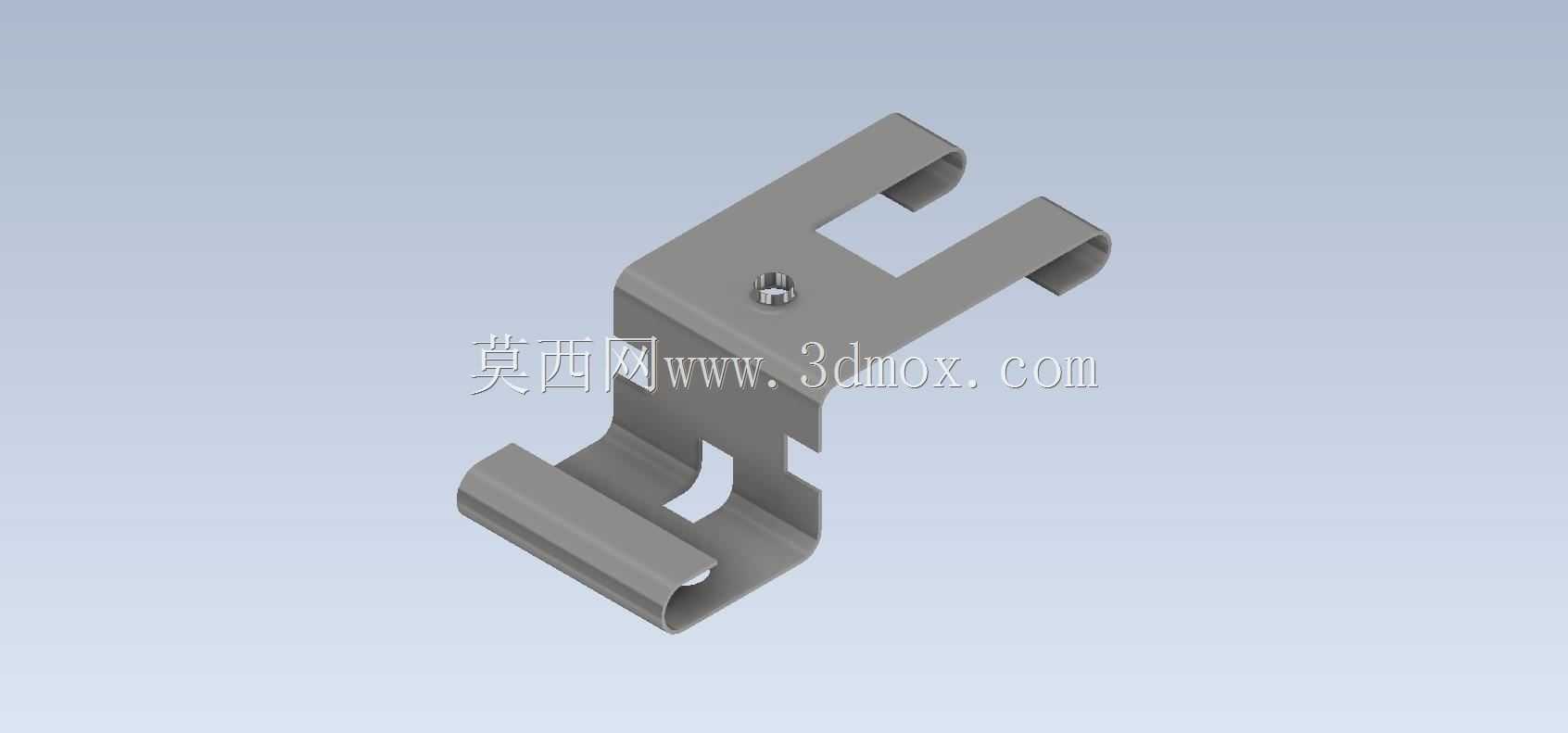

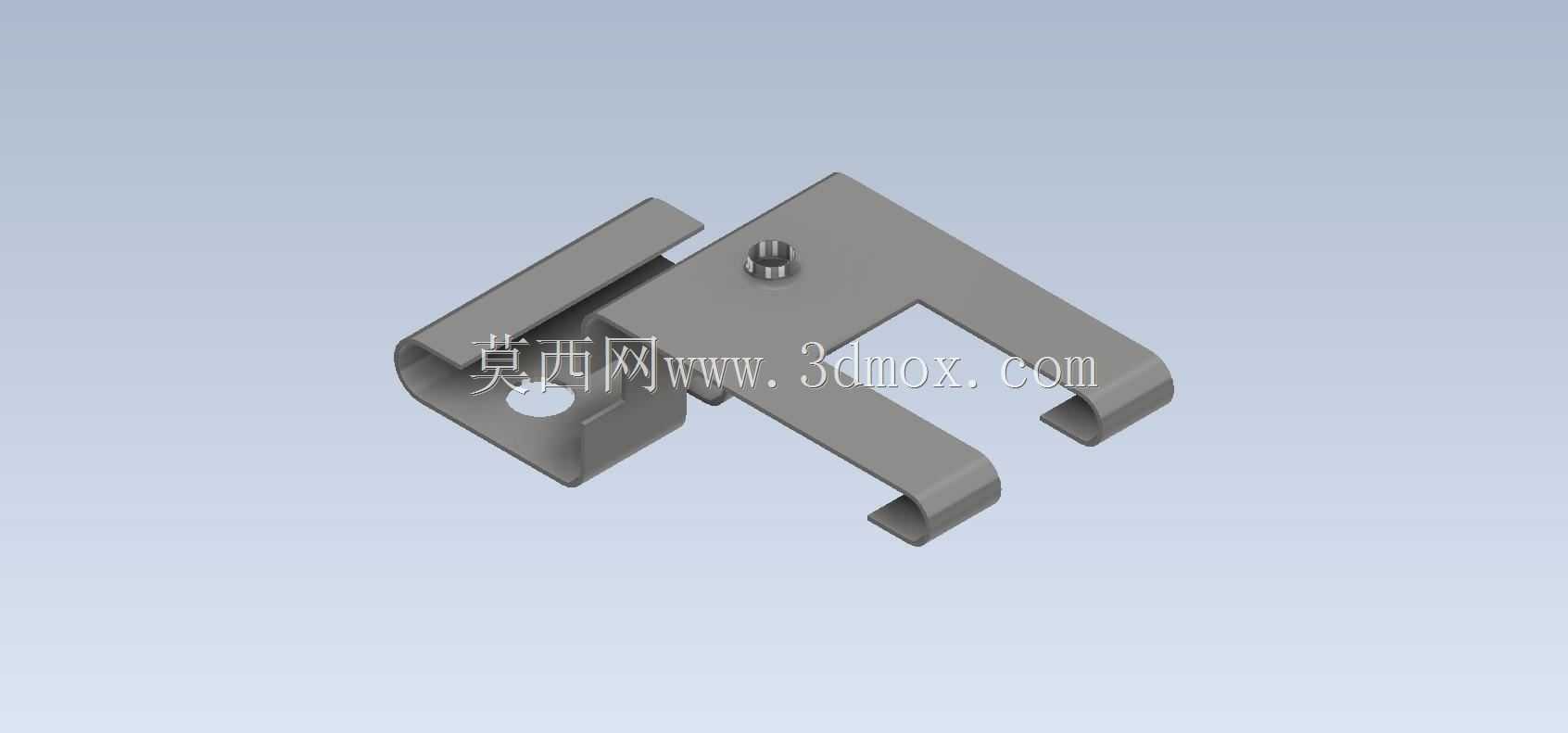

　　防止装配时出现干涉，这类避让缺口的尺寸公差通常控制在±0.1mm范围内，既保证避让空间足够，又不会过多削弱支架上部的结构强度。下部的平板区域预留了一个单独的安装孔，用于固定待安装的功能模块，比如小型接线端子、信号转接板、微型传感器等构件，孔位周边做了轻微的沉台处理，保证螺栓拧紧后头部不会突出平面，避免与安装的模块产生干涉。下部延伸出的两个带卷边的卡爪结构，是该支架的核心功能结构之一，卷边处理一方面可以增强卡爪的结构刚度，避免卡接受力时出现变形，另一方面圆滑的卷边不会刮伤卡接的线缆或薄壁构件，两个卡爪的间距经过精准计算，刚好适配常用规格的通讯线缆束卡装、或是薄壁钣金壳体的卡扣连接，无需额外紧固件就能完成辅助固定，减少装配时的零件数量，

　　提升装配效率。从设计思路来看，这类钣金支架的展开尺寸计算需要精准扣除每道弯折的折弯系数，不同厚度的钣金板材、不同的弯折内R角，对应的折弯系数都有差异，该零件的弯折包含90度直角弯折、小角度卷边弯折两类，在建模时需要先确定板材厚度，通常这类通讯类内部支架采用0.8-1.5mm厚度的镀锌钢板或是304不锈钢板材，镀锌钢板成本更低，适合常规室内使用场景，304不锈钢板材则适合有防潮、防腐蚀要求的户外通讯设备场景。弯折顺序的规划也直接影响零件的成型合格率，通常会先完成所有孔位的冲压、缺口的冲裁，再进行下部卡爪的卷边成型，最后完成主体的大角度弯折，避免先弯折后冲压导致的孔位变形、定位偏差问题。安装边界方面，该支架整体占用的安装空间十分紧凑，

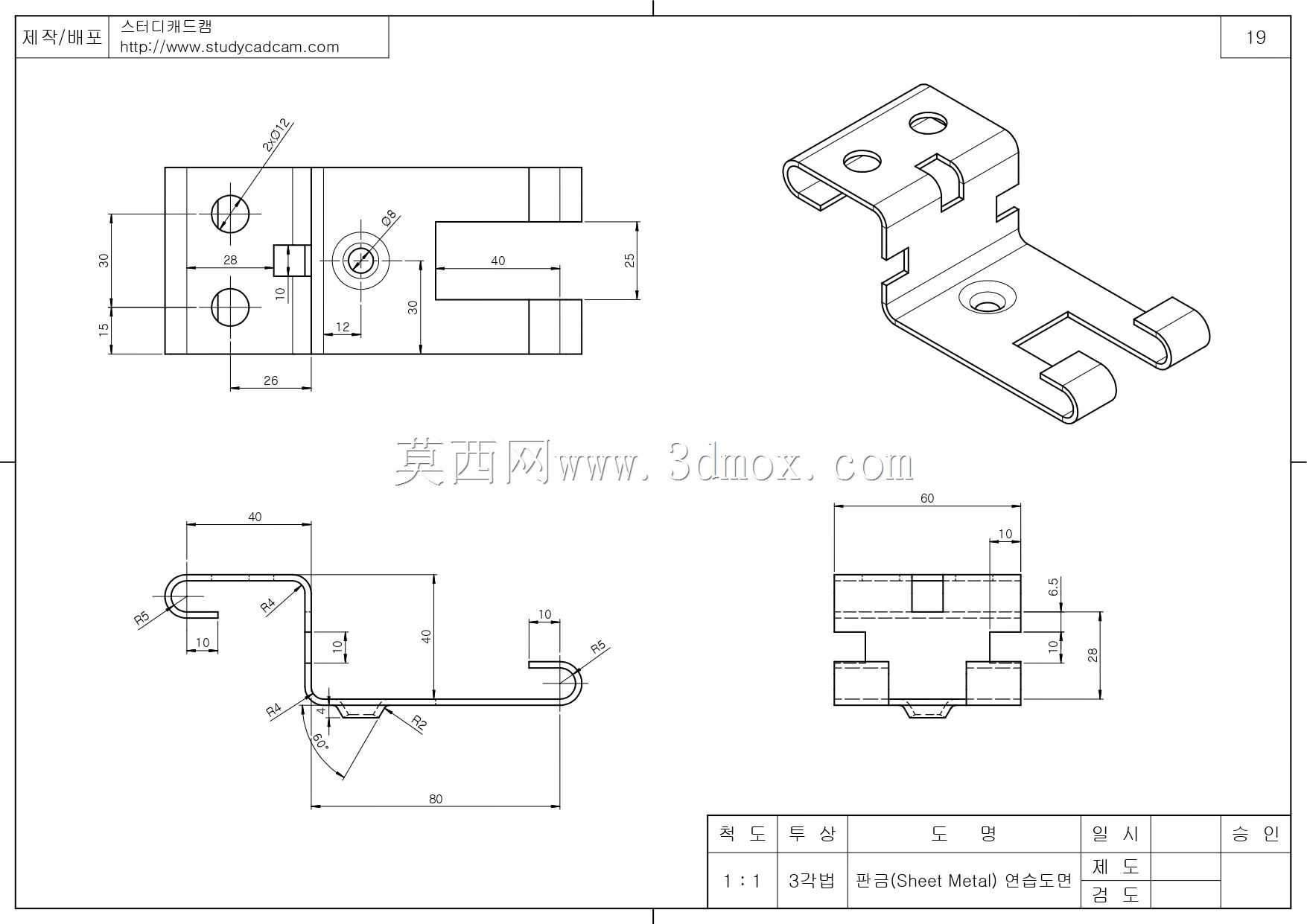

　　上部固定后，下部的安装平面与上部固定面形成垂直的安装位，能充分利用设备内部的垂直空间，减少对设备内部平面安装区域的占用，支架的所有弯折边缘都做了去毛刺、倒钝处理，不会在装配或后期维护时划伤操作人员，也不会破坏设备内部的线缆绝缘层。在实际选型使用时，需要根据待承载模块的重量核算支架的承重能力，1mm厚度的镀锌钢板材质的该类支架，静态承重可以达到2kg以上，完全满足小型通讯模块、电子元件的固定需求，如果需要承载更重的构件，可以适当增加板材厚度，或是在弯折处增加加强压筋，进一步提升结构刚度，不需要改动整体的安装孔位布局，就能适配不同的承重需求。这类钣金支架的建模过程也是钣金设计初学者的典型练习案例，通过绘制该零件，可以熟练掌握钣金基体创建、折弯、切除、卷边等特征的操作逻辑，理解折弯系数对展开尺寸的影响，掌握实际生产中钣金件从三维模型到展开下料、冲压成型的全流程设计要点，避免设计出的零件出现无法加工、装配干涉、强度不足的问题。在实际设备装配中，这类支架通常不需要额外的表面处理，镀锌钢板本身的防锈能力就能满足室内设备的使用要求，如果是外观可见区域使用，也可以额外做喷塑、电泳处理，适配设备的整体外观配色，同时进一步提升防腐蚀能力。
