多安装位折弯钣金固定支架结构

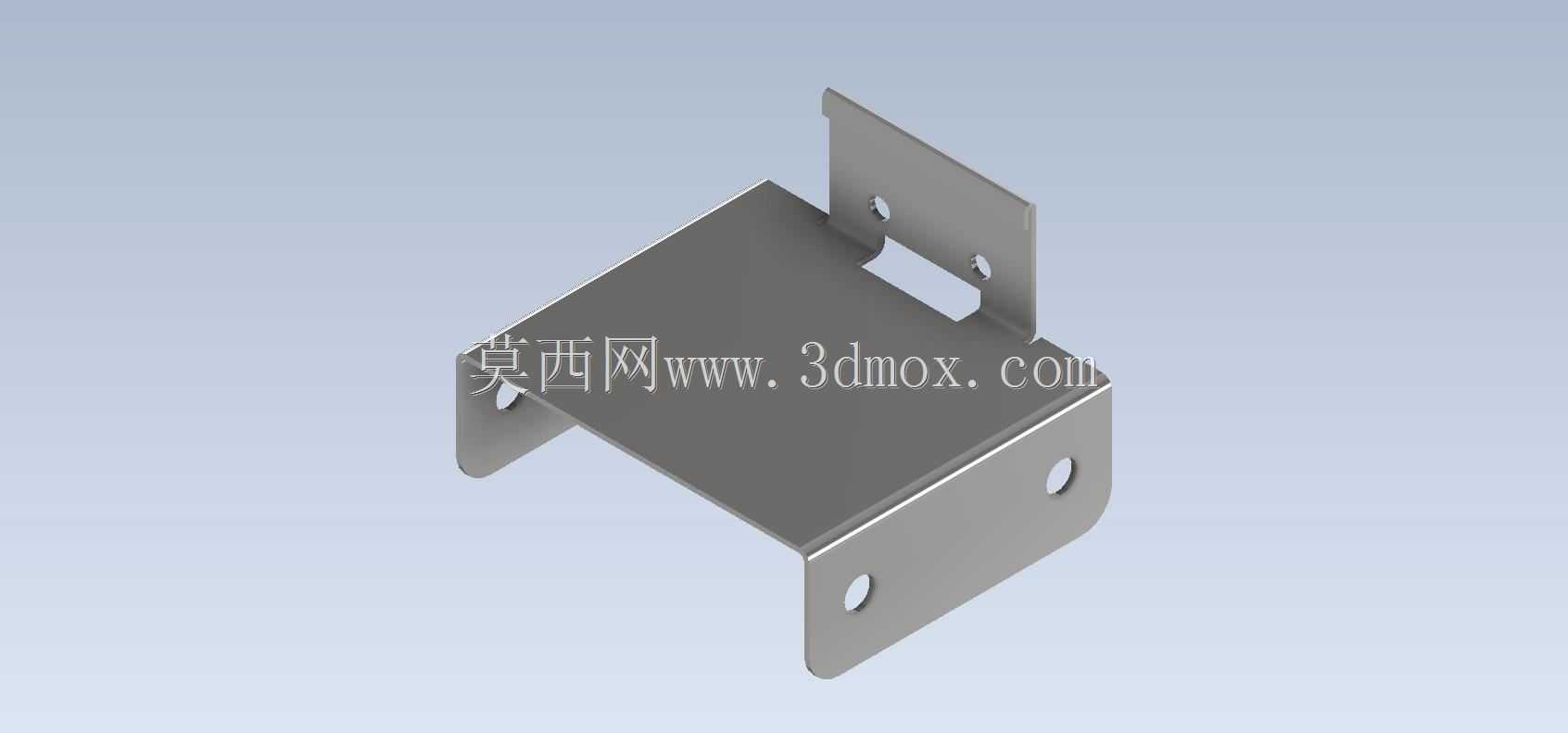

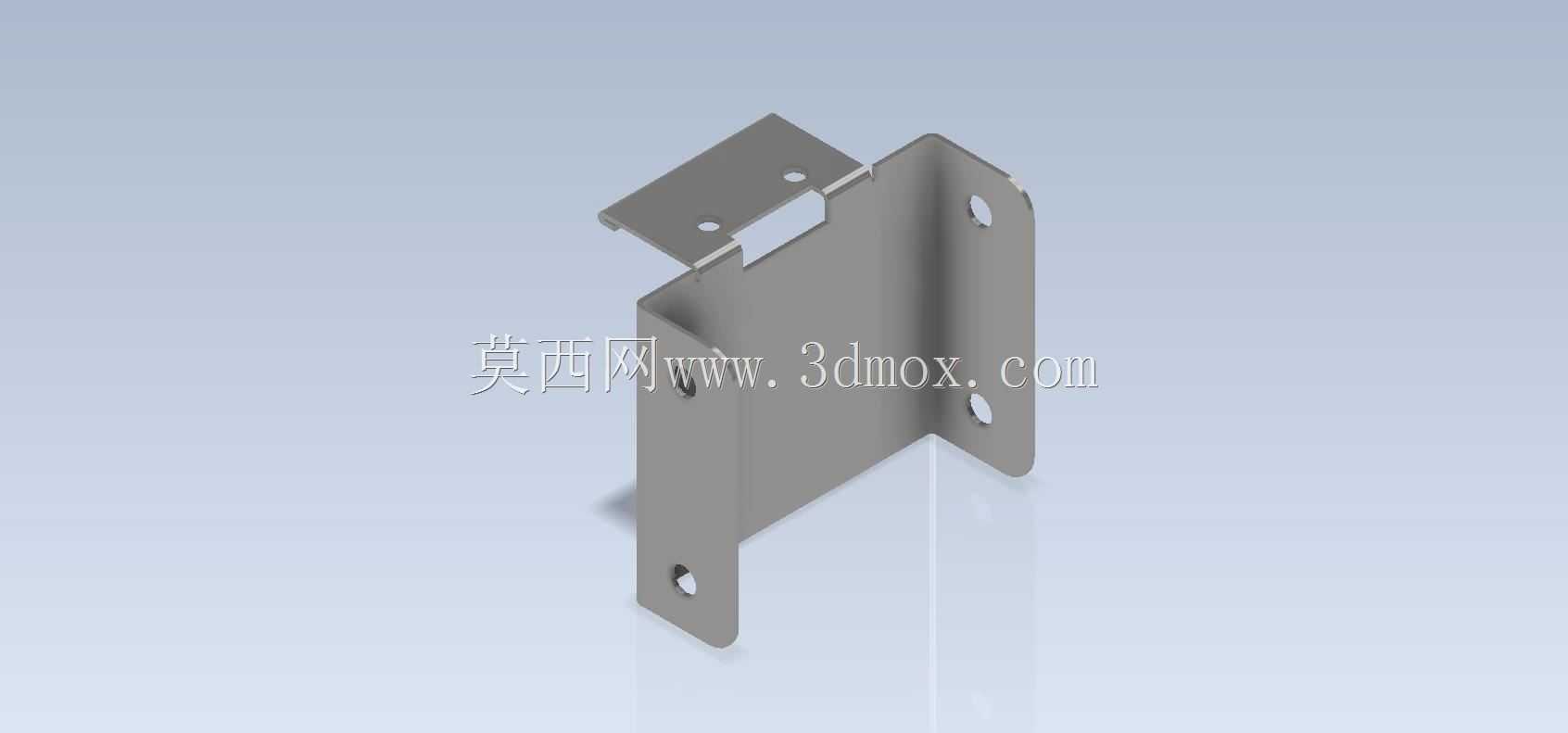

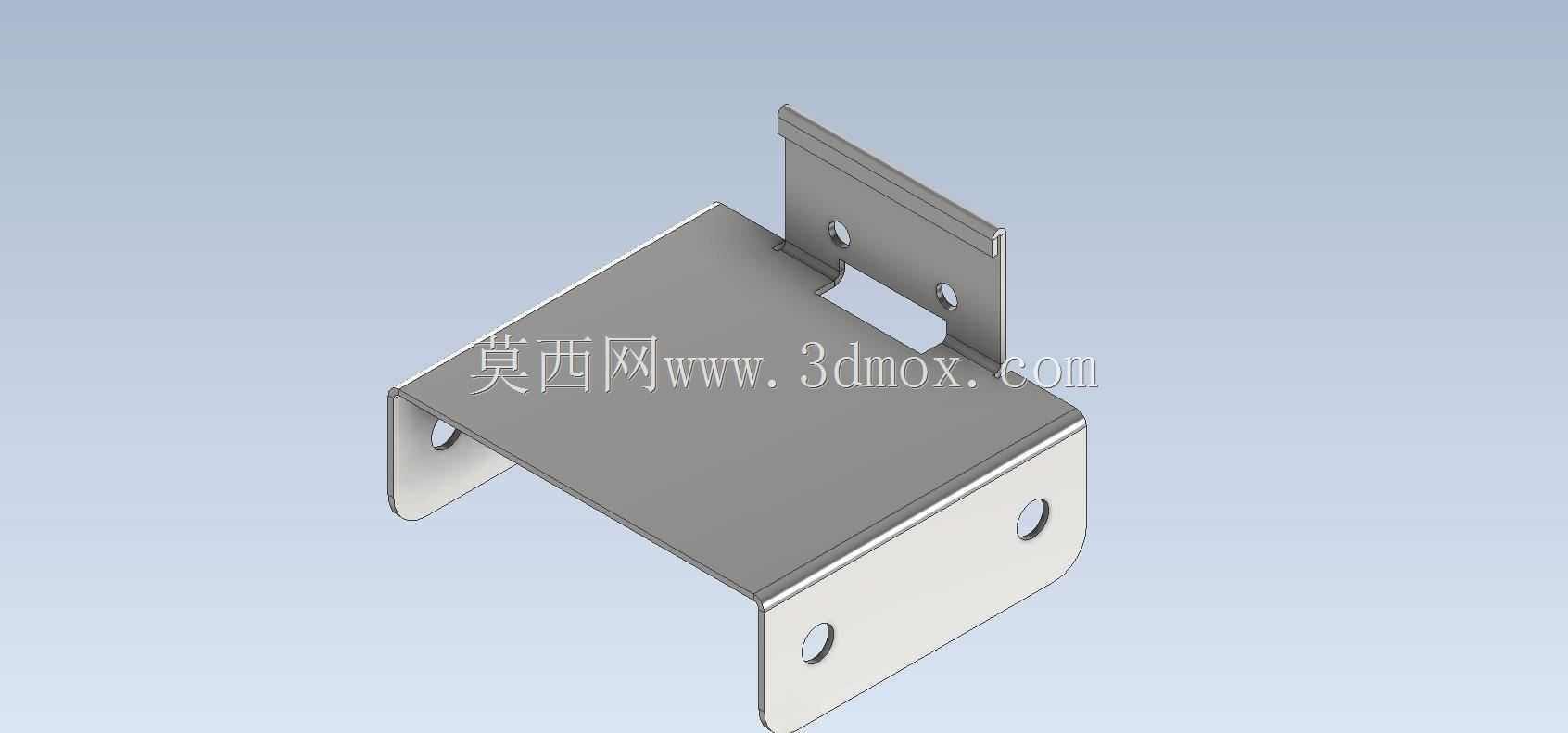

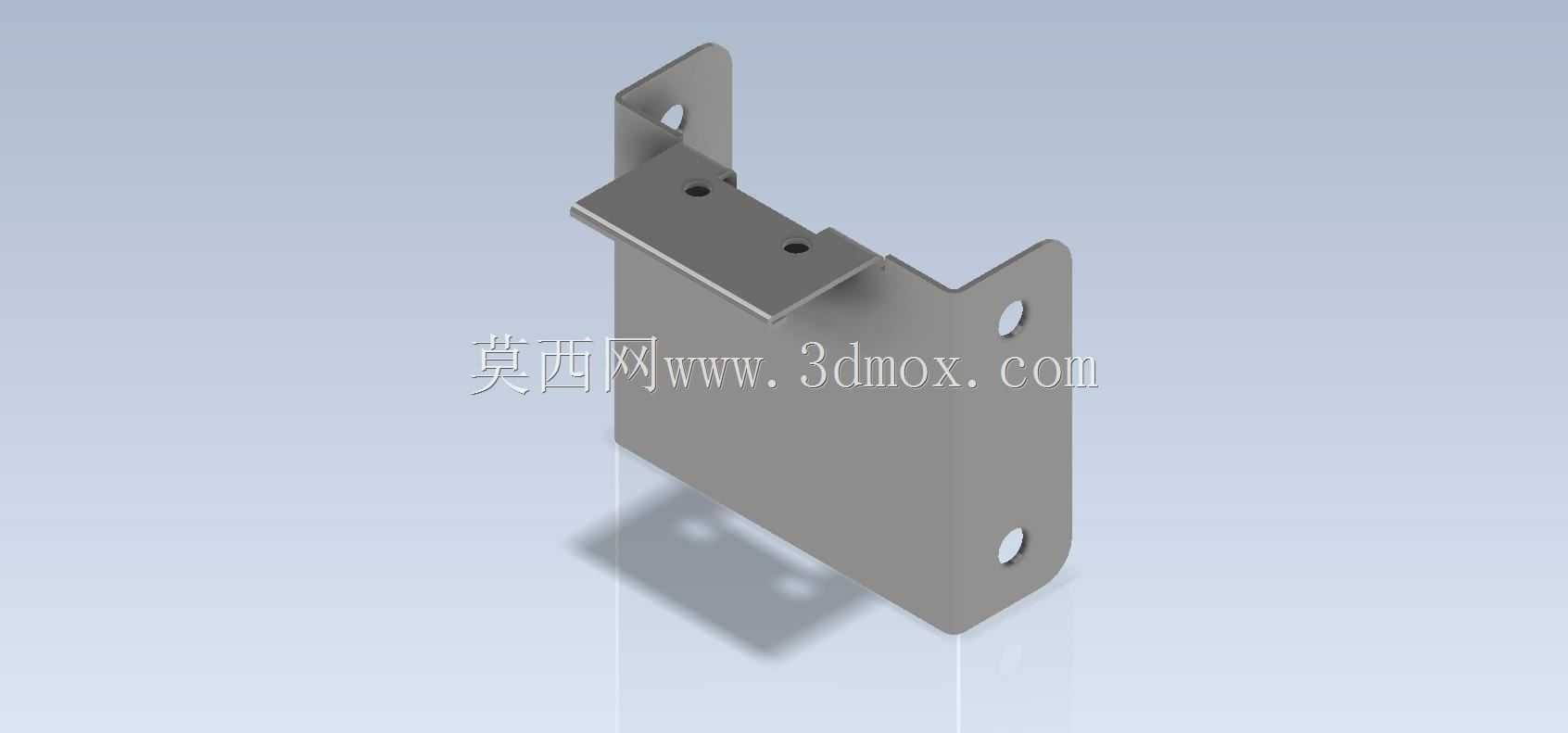

　　这类多折弯边带安装孔的钣金支架，在小型电子设备内部走线固定、低压电控箱内元器件承托、通讯终端内部模块挂载场景中应用十分广泛，区别于厚板机加工支座，钣金折弯件的材料利用率更高，量产时通过冲压折弯工序就能快速成型，单批次制造成本仅为机加工件的三成左右，适合批量配套在消费电子、小型通讯外设、桌面型工业控制终端这类出货量较大的产品中。从结构功能来看，该支架采用一体化折弯成型设计，没有额外的焊接拼接工序，避免了焊接变形带来的安装面平面度误差，三个方向的折弯翻边都预留了圆形安装过孔，既可以通过底部翻边的孔位固定在设备壳体的安装柱上，也能利用侧立翻边的孔位挂载小型PCB模块、接线端子排或者走线固定座，中间的主体平面为主要承托面，

　　可承载重量在1kg以内的小型电子元器件，翻边的折弯高度经过匹配计算，刚好能避开安装面下方的凸起元器件，不会出现装配干涉。设计这类钣金支架时，首先要确定安装边界的约束条件，先核对设备内部预留的安装空间长宽高尺寸，确认支架主体平面的长宽不能超出预留空间，各方向翻边的折弯高度要匹配周边元器件的高度差，避免支架安装后和周边的电容、接线端子、结构筋位产生碰撞；其次是折弯工艺的合理性，所有折弯内角都预留了和板材厚度匹配的折弯R角，不会出现折弯开裂的问题，孔位距离折弯线的距离都大于1.5倍板材厚度，避免折弯时孔位被拉扯变形，影响螺丝装配的同轴度；另外在减重和材料利用率上做了平衡，没有多余的工艺缺口，整张板材排样时的材料利用率能达到82%以上，

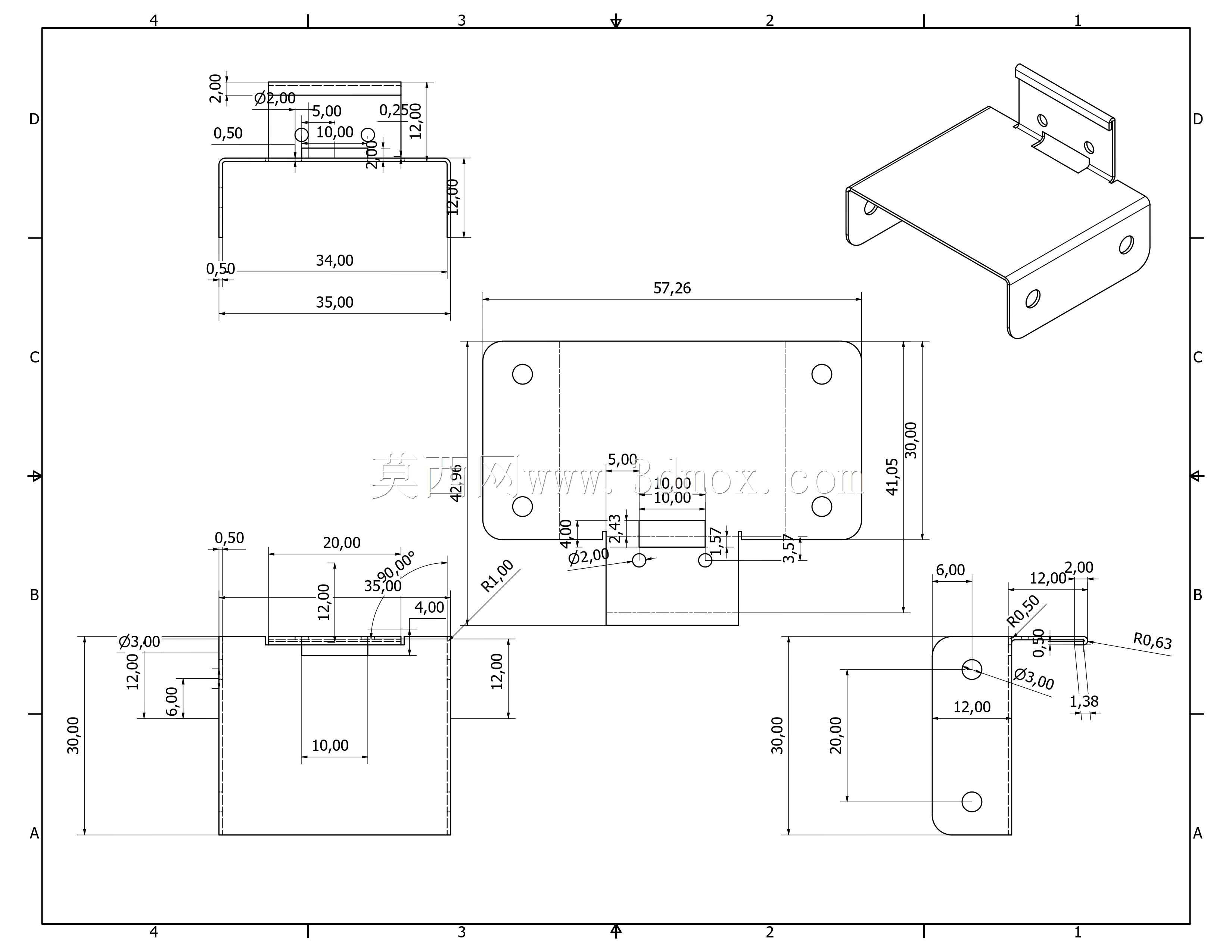

　　减少量产时的边角料损耗。从安装尺寸边界来看，该支架的主体承托面为近似矩形结构，三个方向的翻边高度保持一致，所有安装孔的孔径统一适配M3规格的自攻螺丝或者机丝螺丝，孔位的位置度公差控制在±0.15mm以内，能满足普通电子设备的装配精度要求，不需要额外做二次机加工修正；翻边的最外侧边缘都做了微小的倒角处理，不会在装配时划伤操作人员的手部，也不会刮破设备内部的线材绝缘层，避免出现短路隐患。在实际选型应用时，这类支架可以根据实际承载需求调整板材厚度，如果承载的元器件重量偏大，可以将板材厚度从0.8mm提升到1.2mm，对应的折弯R角和折弯力参数同步调整即可，孔位的位置可以根据实际挂载的元器件安装孔位做微调，不需要改动整体的折弯结构，

　　适配性较强；对于钣金初学者来说，这类结构涵盖了钣金设计中最基础的折弯系数计算、孔位避让、安装边界核对、工艺性校验等核心知识点，没有复杂的曲面成型或者特殊工艺要求，通过练习这类结构可以快速掌握常规钣金支架的设计逻辑，理解工艺约束对结构设计的影响，避免设计出无法量产或者装配干涉的结构。实际装配过程中，这类支架不需要专用的工装夹具，操作人员通过手动电批就能完成固定，单个支架的装配耗时不超过10秒，能有效提升整机组装的效率，同时因为是一体化成型结构，长期使用下不会出现拼接松动的问题，抗震性能优于拼接式的塑料支架，在有一定振动要求的车载通讯终端、户外小型通讯设备中也能适用，不会因为设备运输或者运行过程中的振动导致支架变形、元器件脱落。
