双筒连接曲柄式机械传动连杆结构

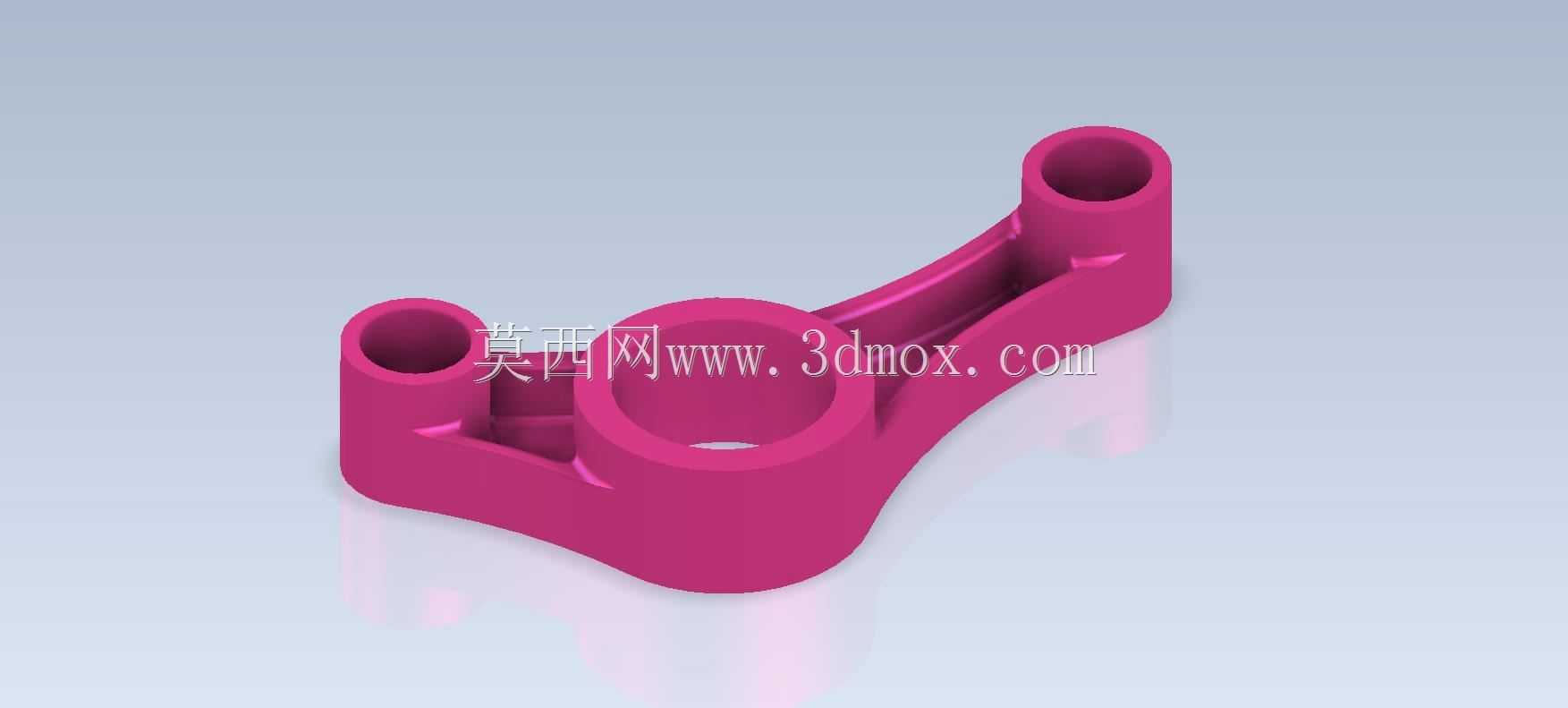

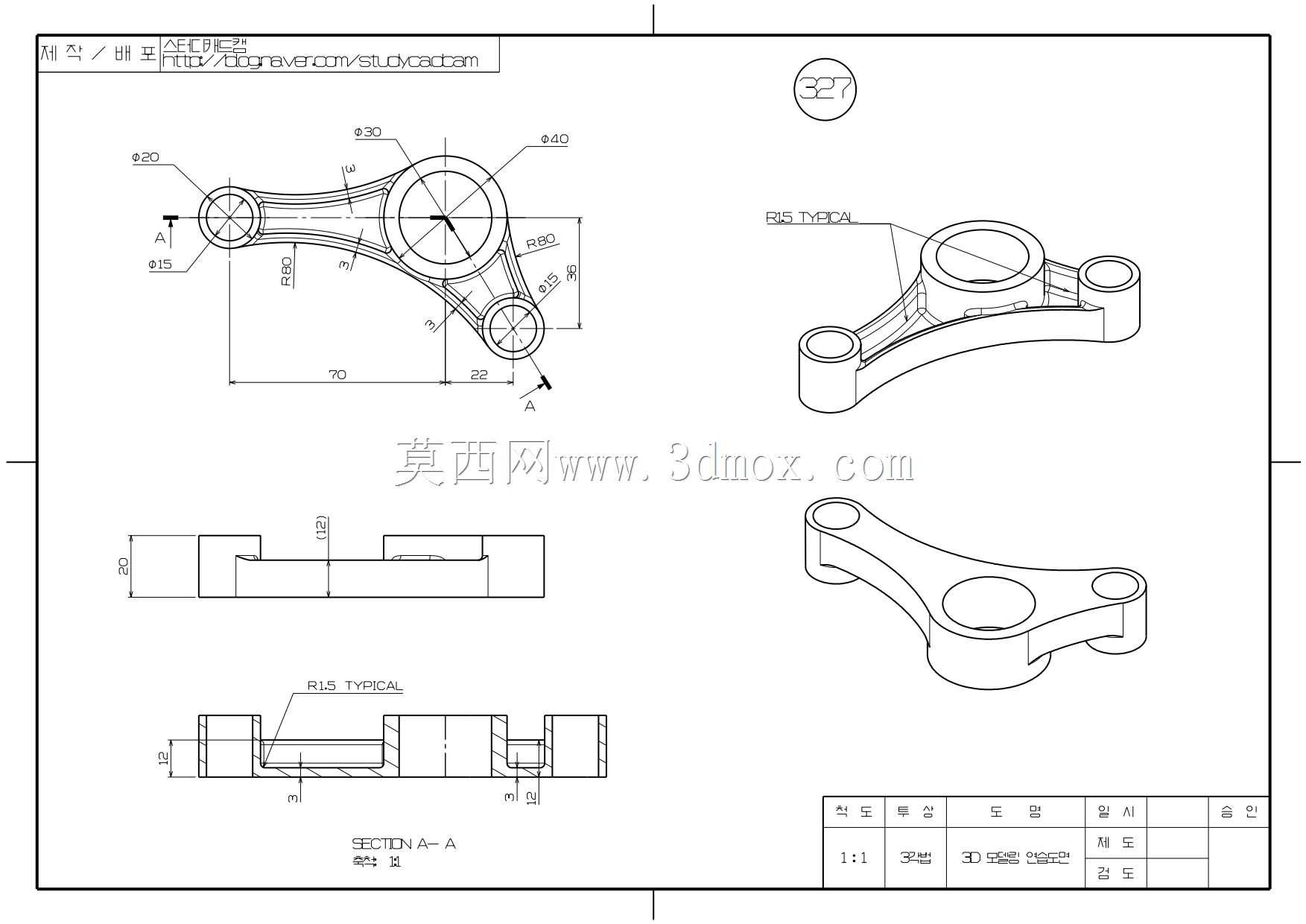

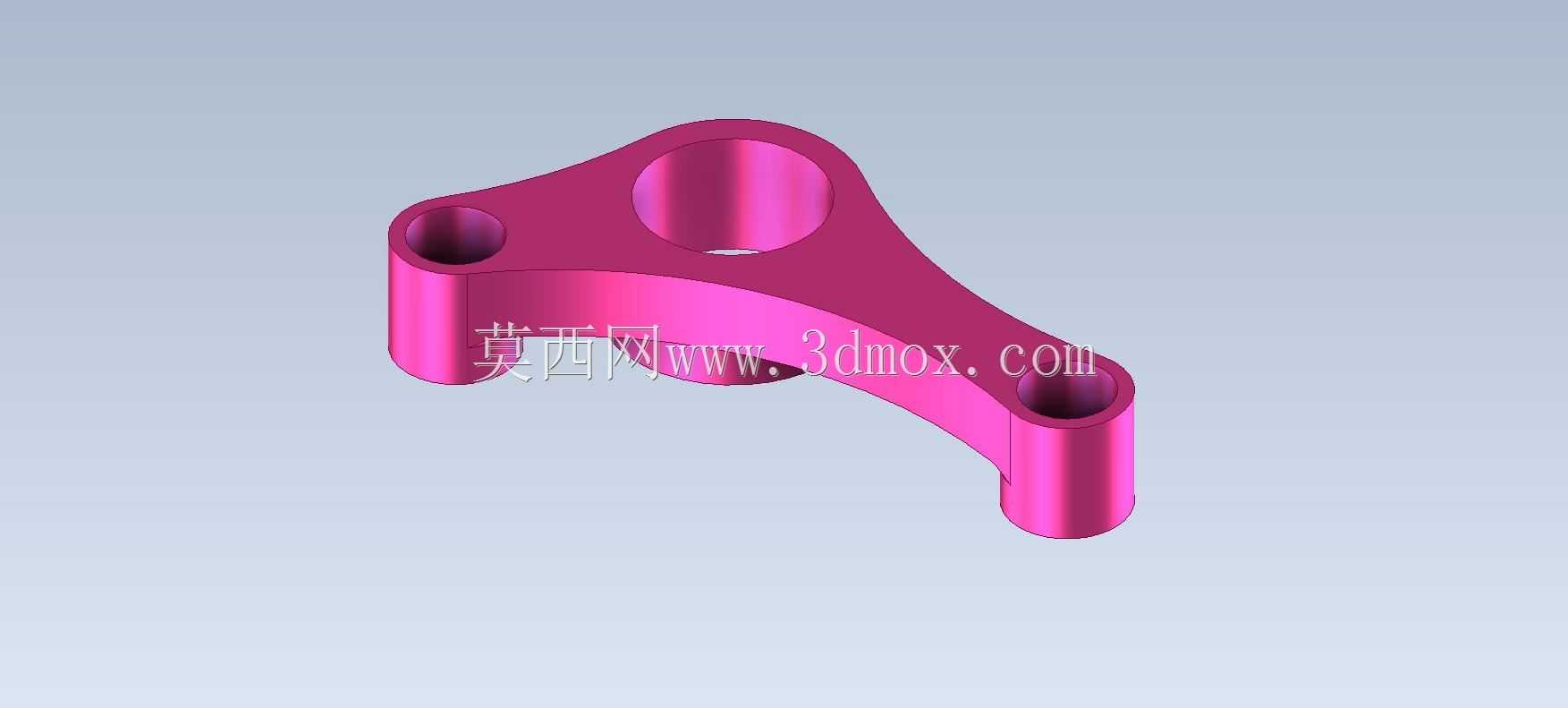

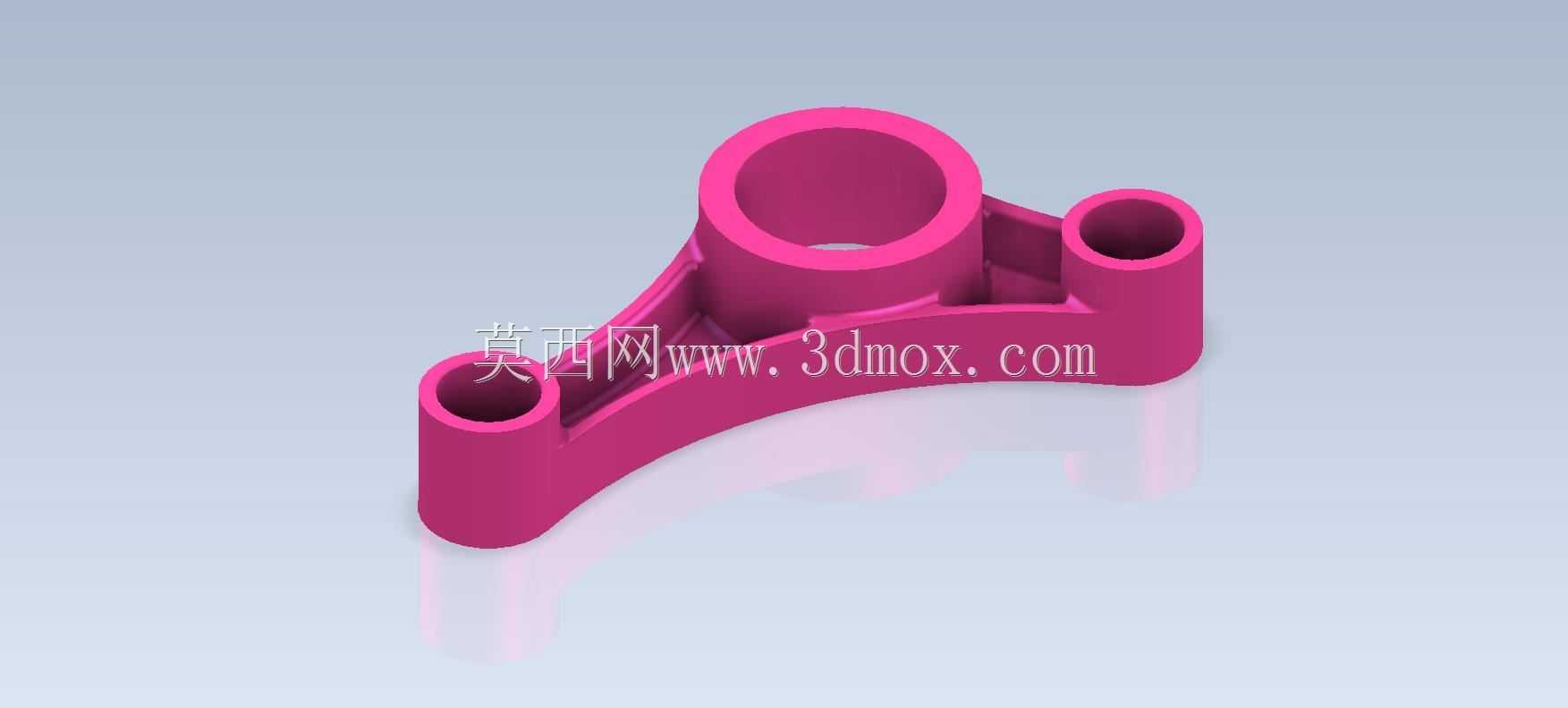

　　这类双筒连接的曲柄连杆构件，常见于中小功率的往复式传动机构中，多数应用在小型内燃机的配气传动端、轻工自动化设备的间歇摆角传动单元，也会出现在部分手动工装的力传递路径上，作为动力输入与执行端之间的力矩传递载体。从结构功能来看，构件两端的同轴筒状结构是安装铰接副的核心位置，其中一端的筒体内孔用于与固定铰接销轴配合，作为整个连杆摆动的旋转基准，另一端的筒体内孔则与执行端的从动销轴连接，将旋转输入转化为设定角度范围内的往复摆动，中间位置的环形凸台结构，是为了匹配动力输入侧的偏心轴销，通过偏心轴的连续旋转，带动整个连杆按照固定的运动轨迹完成动作。设计这类构件的时候，首先要确定的是三个铰接点的中心距参数，

　　两端铰接孔的中心距直接决定了从动端的摆动行程范围，中间偏心轴安装位与固定铰接端的中心距，则决定了输入扭矩的力臂长度，这两个尺寸需要结合整套传动机构的行程要求、输入扭矩大小反复校核，既要保证执行端的动作行程满足工艺要求，也要避免力臂过长导致构件受力时出现过大的弯曲形变。从结构强度设计的角度，三个安装位的筒体壁厚需要根据传递的最大扭矩计算，筒体内孔与销轴的配合公差通常选用间隙配合，保证铰接转动时无卡滞，同时配合面的表面粗糙度需要控制在合理范围，减少长期往复运动带来的磨损。连接三个筒体的臂身部分，采用了变截面的加强筋结构，沿着受力方向的筋条高度从铰接端向中间位置逐步过渡，既可以在不额外增加整体重量的前提下提升臂身的抗弯截面模量，

　　也能避免应力集中在筒体与臂身的连接位置，减少长期交变载荷下出现疲劳断裂的风险。安装边界方面，两个端部筒体的外圆直径决定了连杆摆动时的最小避让空间，设计整套机构的腔体时需要预留足够的径向间隙，避免连杆摆动过程中与周边的固定构件发生运动干涉；中间环形凸台的轴向厚度需要与偏心轴的轴肩长度匹配，保证轴向定位准确，不会在运转过程中出现轴向窜动。这类构件的材质通常选用压铸铝合金或者工程塑料，在轻载传动场景下用增强尼龙材质可以降低整体重量、减少运转噪音，在载荷稍大的场景下选用压铸铝合金则可以兼顾强度与轻量化需求，部分重载场景下也会采用45号钢精铸后做表面发黑处理，提升构件的耐磨性能。实际装配过程中，三个铰接孔的轴线平行度是关键形位公差要求，

　　如果三个孔的轴线出现平行度超差，会导致铰接销轴安装后出现别劲现象，轻则增大传动阻力、加速配合面磨损，重则会导致整套传动机构卡滞无法正常运转。臂身与筒体连接位置的过渡圆角也需要重点关注，圆角半径不能过小，否则会在该位置形成明显的应力集中点，在长期交变载荷作用下容易萌生疲劳裂纹，最终导致构件断裂失效。另外，两端筒体内孔的同轴度虽然没有过高要求，但需要保证各自的圆柱度公差，避免销轴安装后出现局部接触应力过大的问题，延长铰接副的使用寿命。在实际应用场景中，这类连杆结构不需要做额外的表面处理，除非是在有腐蚀介质的环境下使用，才会增加表面阳极氧化或者喷塑处理，提升构件的抗腐蚀能力。
