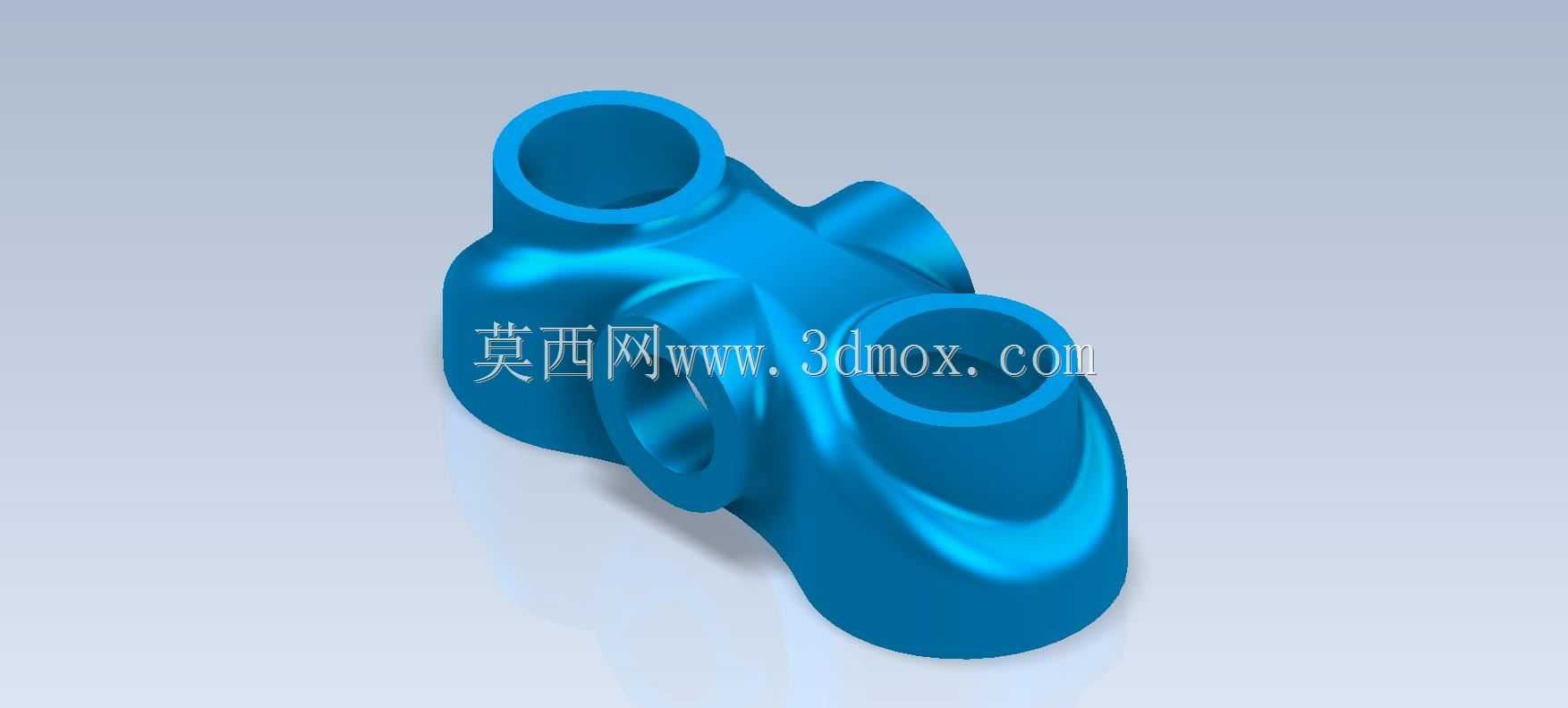

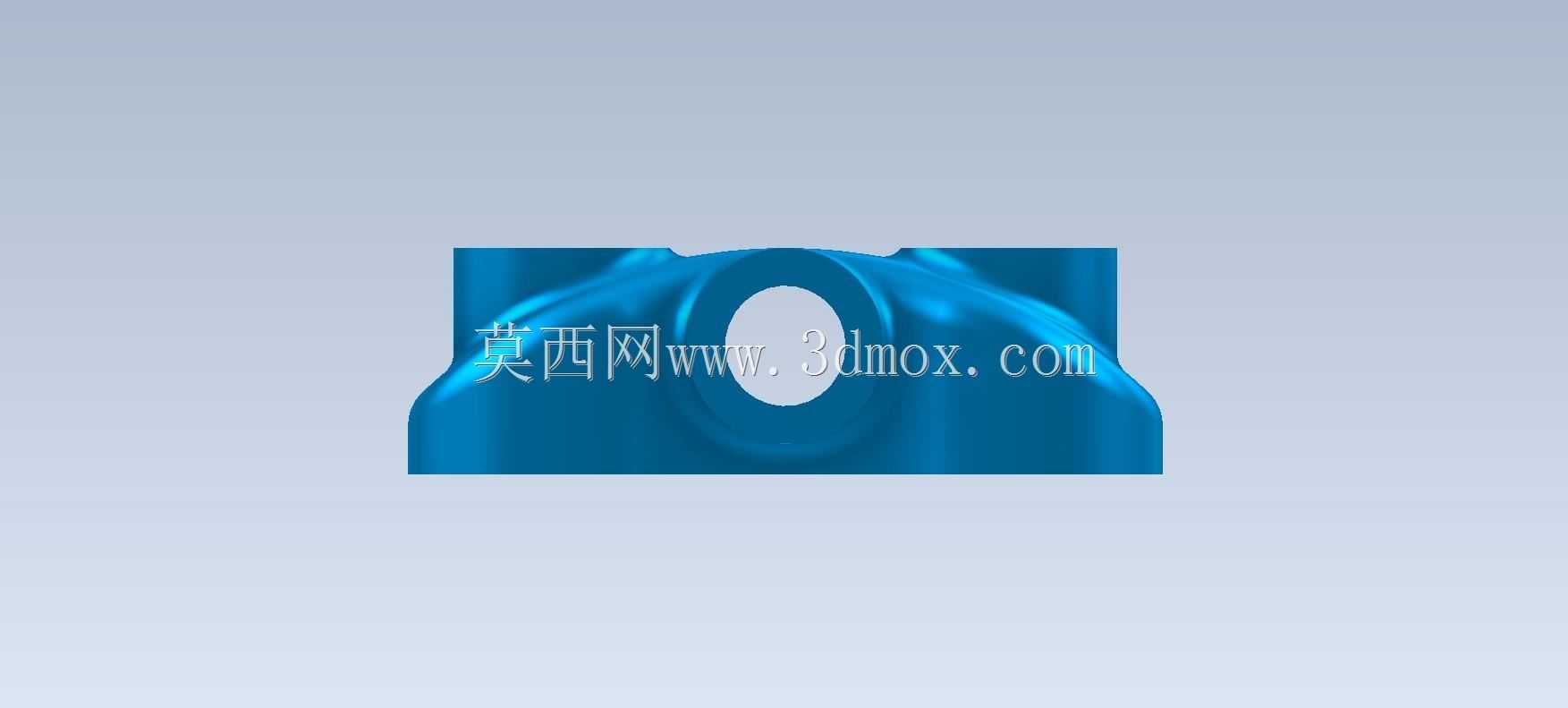

多通式流体连接接头结构练习模型

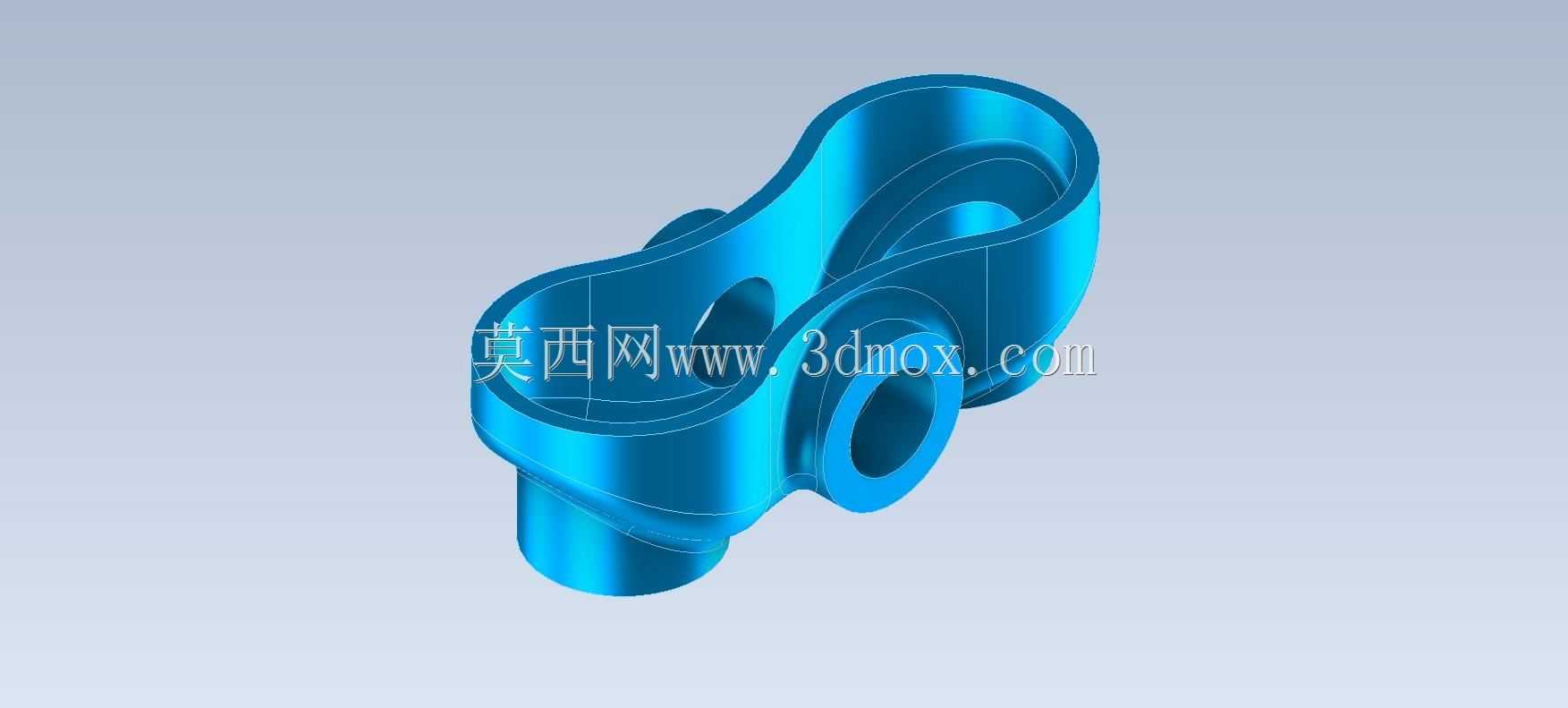

　　该多通连接结构在流体输送管网、小型气动控制回路、实验台管路搭建场景中应用广泛，可实现单路流体向多个支路的分流，或是多路介质的汇流导通，常见于教学实验装置、小型化工试验线、桌面级气动设备的管路排布环节，能够在有限安装空间内完成多管路的对接，减少额外转接件的使用，降低管路泄漏点的数量。从功能特性来看，该结构的三个接口分别对应不同的管路对接方向，接口处的环形凸台结构可适配卡套式、快插式等多种常见管路接头，安装时无需额外加工焊接坡口，仅需通过标准紧固件即可完成密封对接，接口内径经过等通径设计，可避免流体在转向分流过程中产生过大的局部阻力，减少介质输送过程中的压力损失，同时主体的流线型过渡结构可避免介质在腔体内形成流动死区，

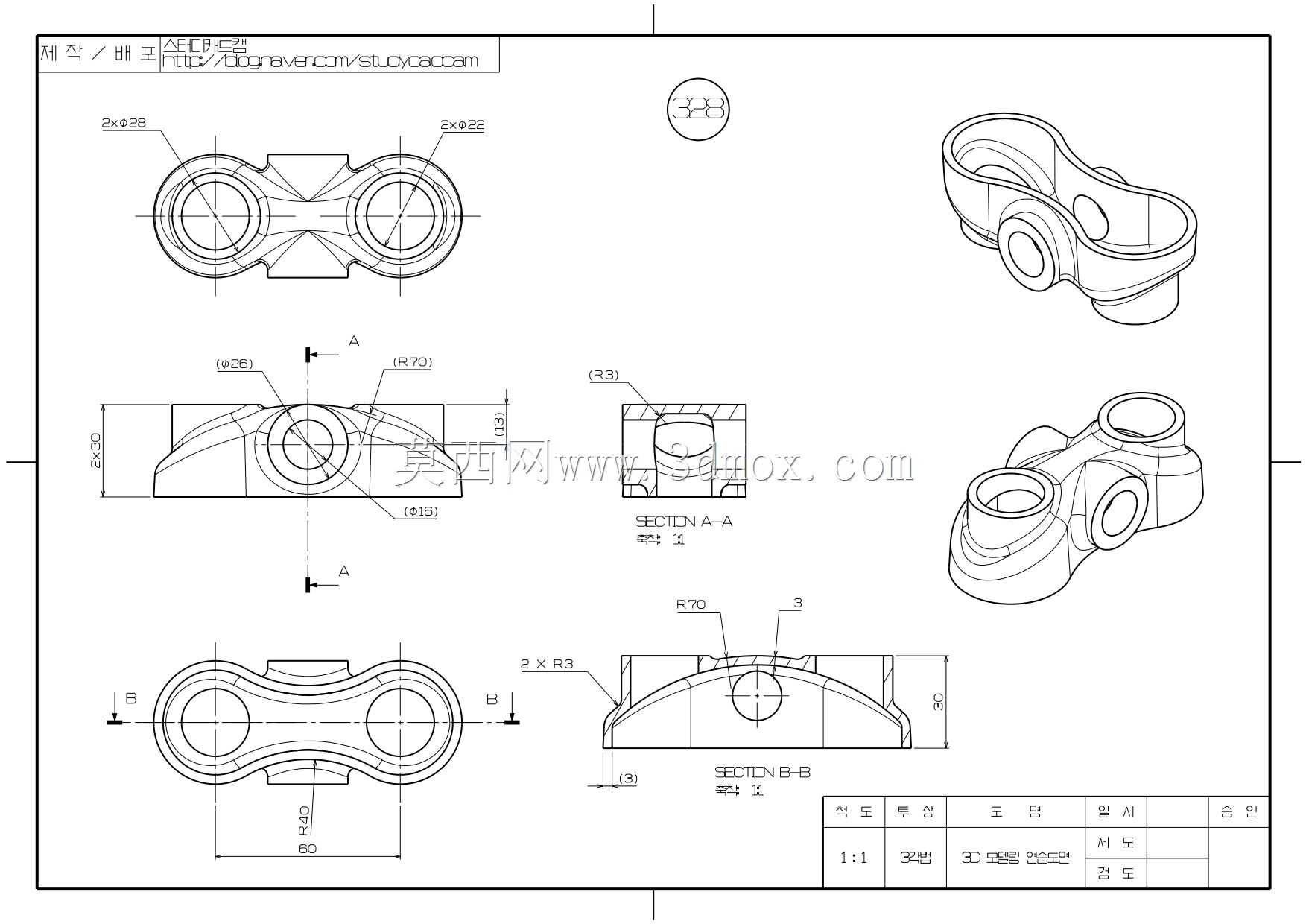

　　降低杂质沉积堵塞的概率。在设计思路层面，该结构优先考虑了腔体的等壁厚设计，所有转角位置均采用大圆弧过渡，既避免了注塑或铸造成型过程中出现壁厚不均导致的缩孔、应力集中问题，也让流体在腔体内转向时的流态更平稳，减少湍流产生的振动与噪音；三个接口的轴线位置经过空间角度校核，两两之间的夹角适配常见管路排布的避让需求，安装时相邻管路不会出现干涉，接口端面的垂直度公差控制在合理范围内，可保证接头对接后的密封性能，避免因端面倾斜导致的密封垫压合不均泄漏问题。从安装边界来看，该结构的整体外轮廓无突出尖锐棱角，主体最大截面尺寸适配小流量管路的安装空间需求，三个接口的外圆尺寸统一对应常规小通径管路的接头规格，安装时仅需预留出接头插拔、

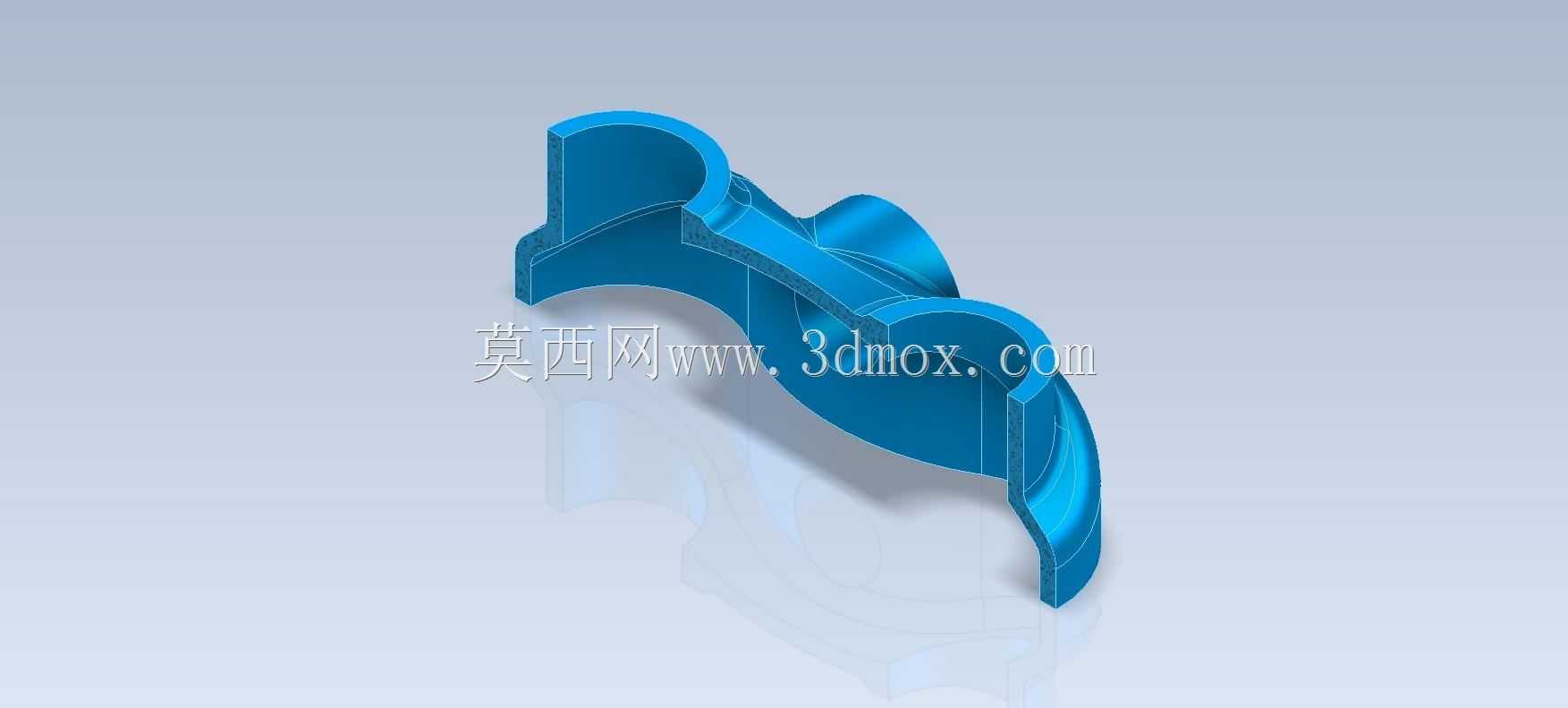

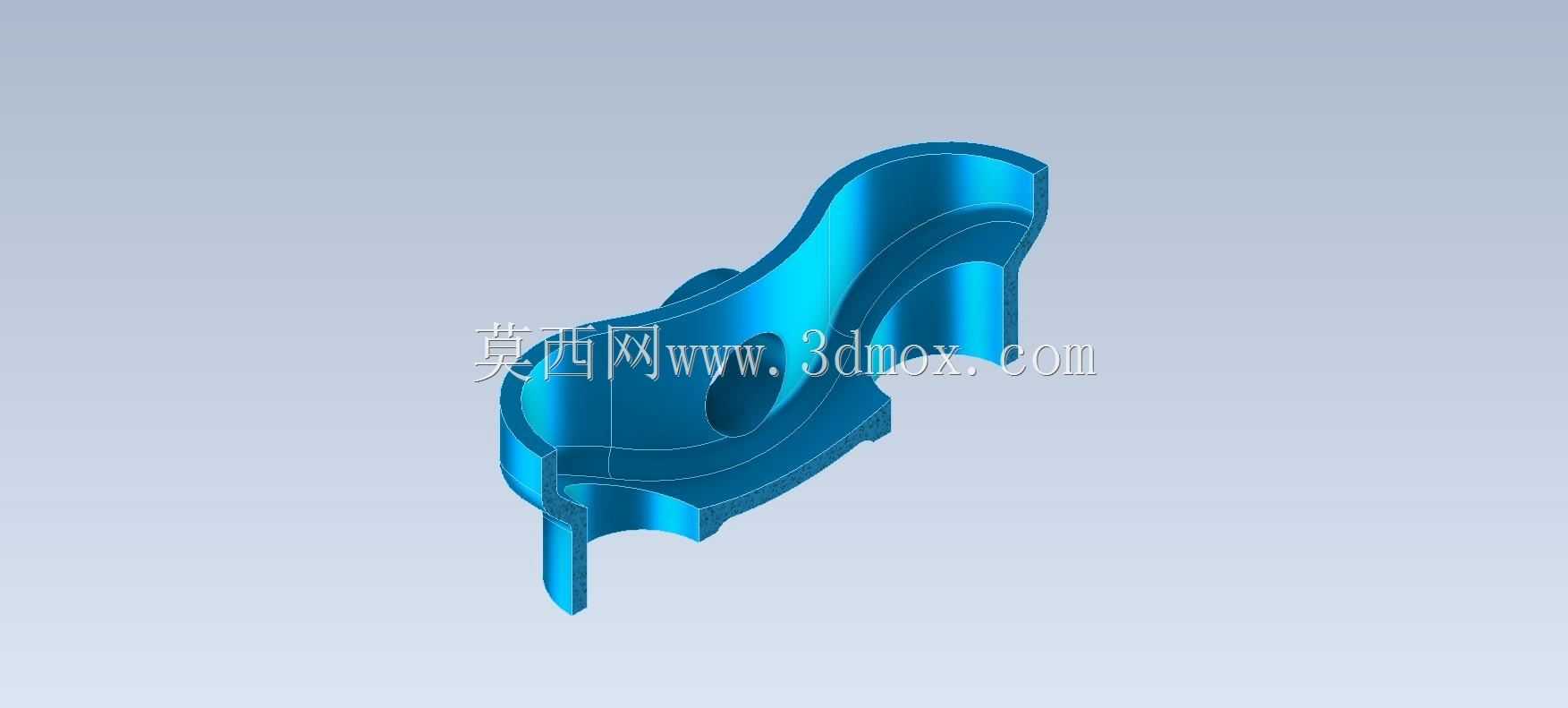

　　紧固件拧动的操作空间即可，无需额外设计固定支架，可直接通过对接管路的支撑完成固定，若应用在振动较大的设备场景，也可在主体的平面位置加装固定抱箍，与安装基座连接提升稳定性。建模过程中需要重点关注空间曲面的顺滑过渡，不同接口与主体衔接位置的曲率需要连续，避免出现折线棱边影响成型后的结构强度，同时腔体内部的相贯线位置需要做圆角处理，既可以提升流体通过性能，也能减少相贯位置的应力集中，避免长期受流体压力冲击出现开裂问题；接口处的环形槽尺寸需要与标准密封件的规格匹配，槽宽与槽深的公差需要控制在标准范围内，保证密封件安装后有足够的压缩量实现密封，同时不会因压缩量过大导致密封件过早老化失效。

　　这类结构的建模练习能够帮助初学者快速掌握空间多轴线特征的创建方法，熟悉曲面过渡、腔体抽壳、特征阵列等常用建模操作，理解管路类零件设计中关于流道优化、密封结构设计、安装避让的核心要点，为后续开展实际工程中的管路接头、阀块类零件设计打下基础。在实际工程应用中，这类多通接头还可根据输送介质的特性调整材质，输送腐蚀性介质时可选用工程塑料或不锈钢材质，输送高压介质时可适当增加主体壁厚并调整过渡圆角大小，提升结构的承压能力，接口形式也可根据实际需求更换为螺纹连接、法兰连接等不同形式，适配不同压力等级、不同安装场景的管路连接需求。
