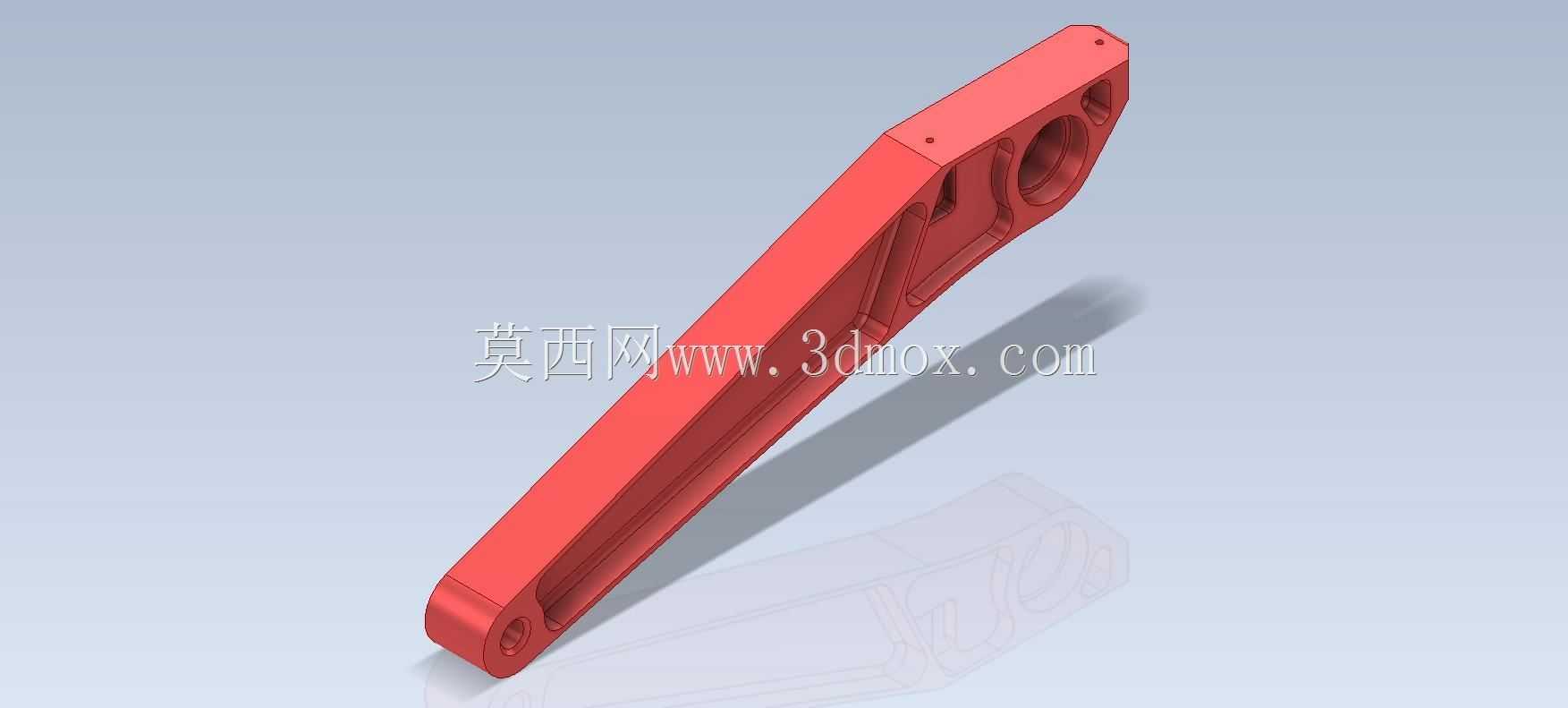

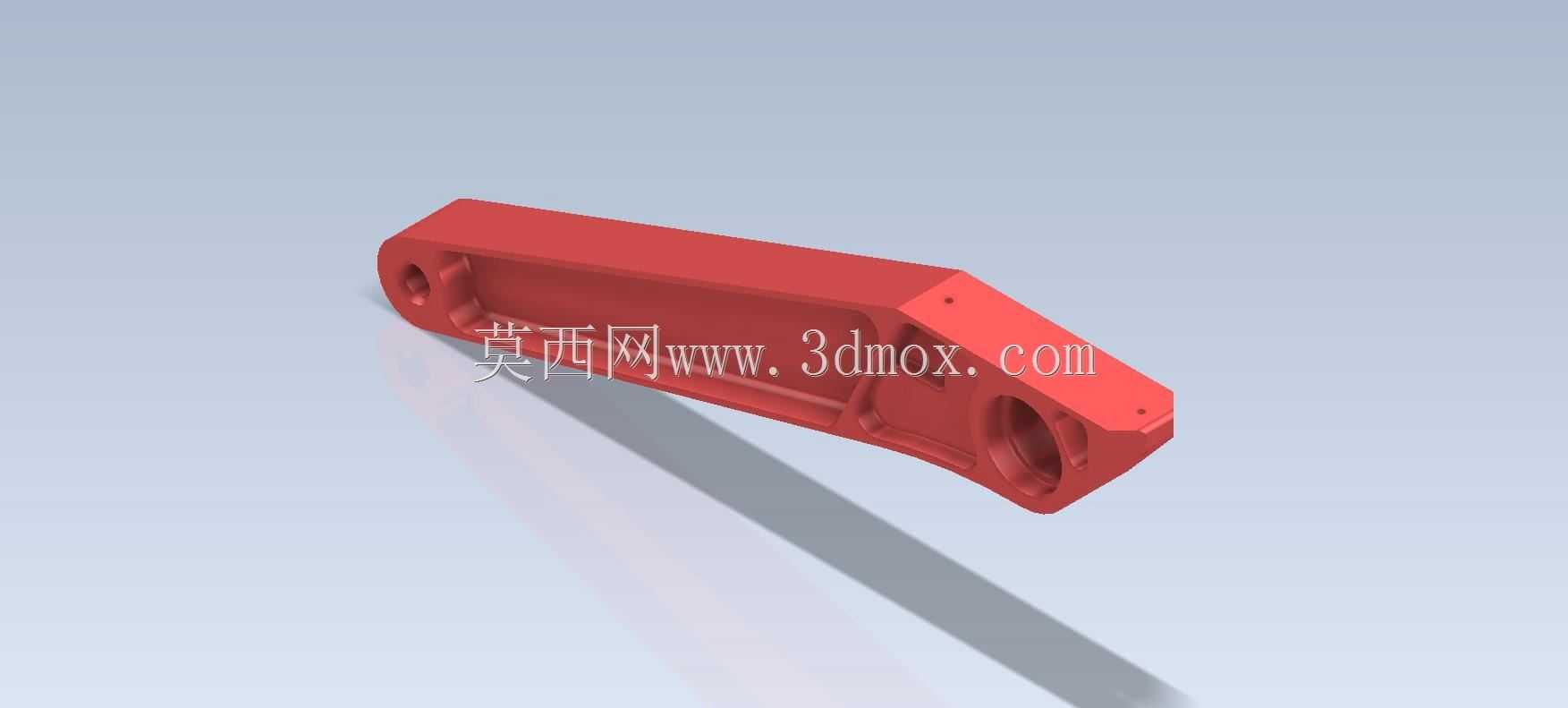

长条形双孔连接支撑臂结构设计

　　这款长条形双孔连接支撑结构，在各类中小型机械的连杆传动、工位支撑场景中有着非常广泛的适配性，常见于轻工自动化设备的工位摆臂、小型工装的定位支撑、手动工具的传力连接部位，能够在有限的安装空间内完成两端铰接点位的力传递与位置固定需求。从实际使用场景来看，这类零件往往承担着两个相对运动部件之间的铰接连接作用，一端连接固定机架端的铰接座，另一端连接活动执行端的摆杆或者压头，在往复摆动的工况下持续承受拉压复合载荷，因此结构设计上需要兼顾刚性与轻量化的平衡。

　　从结构设计思路来看，整体采用长条形变截面的主体构型，并非等厚度的直杆设计，靠近两端铰接孔的位置做了局部加厚处理，来抵消孔位处的应力集中效应，中间段则通过内侧挖槽的方式去除冗余材料，在不降低整体抗弯截面模量的前提下有效降低零件自重，减少运动过程中的惯性负载。两端的铰接孔采用同轴度精度要求较高的通孔设计，孔位周边预留了安装紧固件的沉台或者小定位孔，能够适配标准圆柱销或者铰接螺栓的安装，避免连接后出现径向窜动的问题。主体侧面的加强筋沿着杆身的长度方向布置，筋条的高度从两端向中间平缓过渡，既能够提升杆身的抗扭刚性，也不会在零件脱模或者机加工过程中出现壁厚不均导致的变形问题。

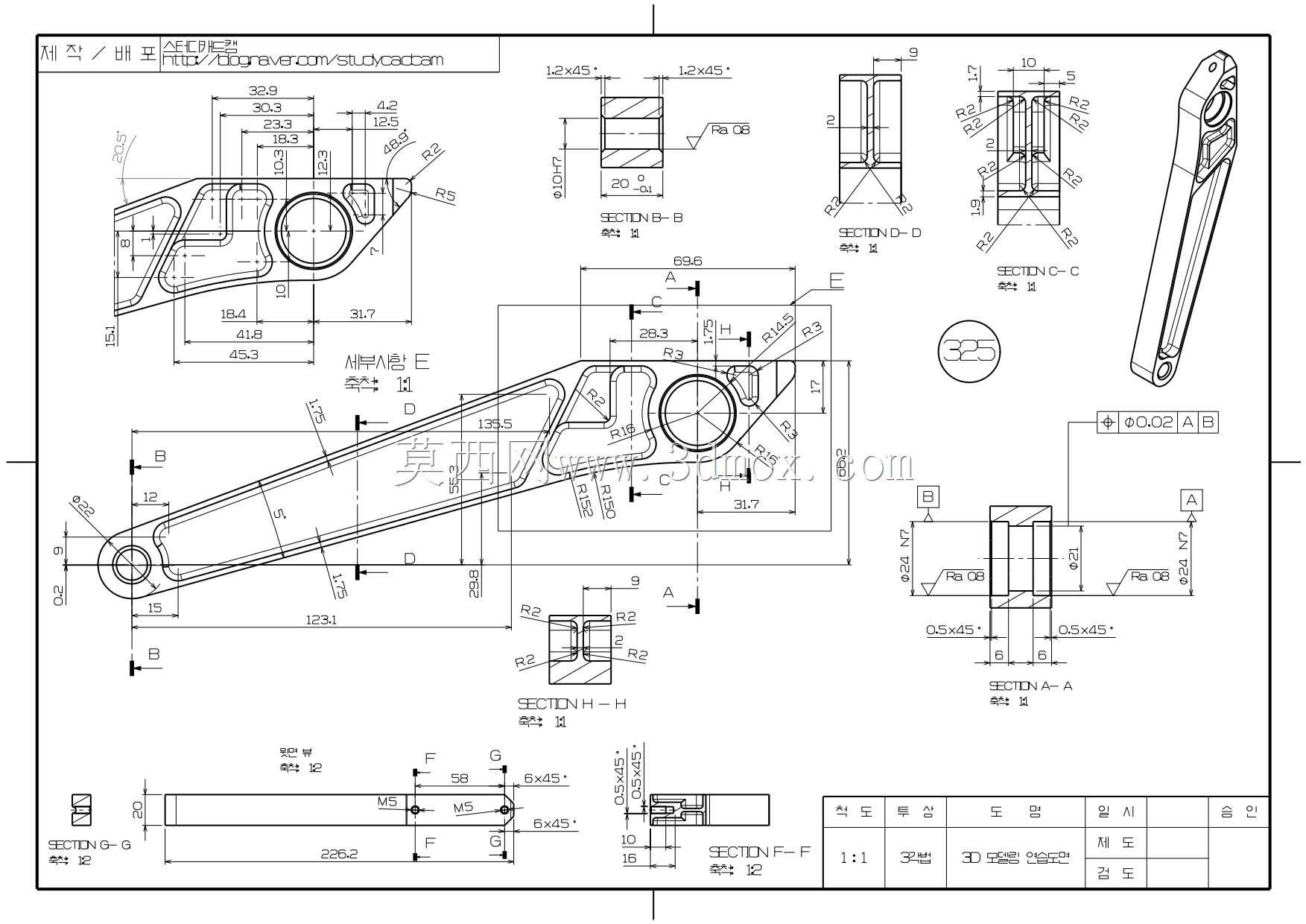

　　从安装边界与尺寸适配的角度来说，这类零件的安装需要重点关注两端孔位的中心距尺寸，这个参数直接决定了连杆机构的运动行程与摆角范围，设计建模时需要严格保证孔中心距的公差在合理区间内，避免装配后出现运动卡滞或者行程不足的问题。两端孔的内径尺寸需要匹配对应规格的铰接销轴，孔的端面需要保证与孔轴线的垂直度，避免销轴安装后出现偏载，加剧铰接部位的磨损。零件的整体宽度与厚度尺寸需要适配安装位置的空间间隙，尤其是在做摆动运动时，杆身的外轮廓不能和周边的固定结构、管线产生运动干涉，建模过程中需要提前模拟整个摆动行程的包络范围，确认各位置的安全间隙。零件表面的过渡圆角全部做了圆滑处理，没有尖锐的棱角，既能够减少热处理或者注塑成型过程中的应力集中，也能避免装配调试过程中划伤操作人员。

　　从功能特性上看，这款结构的传力路径非常清晰，外部载荷从一端的铰接孔传入，沿着杆身的加强筋结构传递到另一端的铰接孔，中间挖槽的部位不会成为传力的薄弱环节，因为主要的承力结构都分布在杆身的两侧边缘，形成了类似箱型梁的承力构型，相比实心杆结构重量降低近四成的同时，抗弯刚性能够达到实心杆的九成以上，非常适合对运动部件重量有要求的中低速往复运动场景。在实际选型应用时，这类零件可以根据实际负载大小调整壁厚与筋条尺寸，小负载场景下可以采用工程塑料注塑成型，大负载场景下则可以更换为铝合金或者钢材通过机加工方式制作，基础的结构构型不需要做大幅改动，只需要调整对应尺寸参数即可适配不同的工况需求。建模过程中需要重点关注孔位与杆身的位置度要求，以及各过渡部位的圆角处理，避免出现应力集中导致的零件断裂失效，同时要预留足够的安装操作空间，保证紧固件能够顺利完成装配。
