家用真空吸尘器扁吸清洁接头结构设计

　　日常家居清洁场景中，常规吸尘器圆形刷头难以深入家具缝隙、窗框轨道、键盘按键间隙、家电散热格栅等狭窄区域，这类扁形吸头作为手持、桶式、杆式多类真空吸尘器的通用扩展附件，承担窄域负压吸尘的核心功能，通过适配不同管径的吸尘软管，将主机产生的负压气流精准引导至狭小空间，完成常规刷头无法覆盖区域的积尘、碎屑、浮毛等杂物抽吸作业。

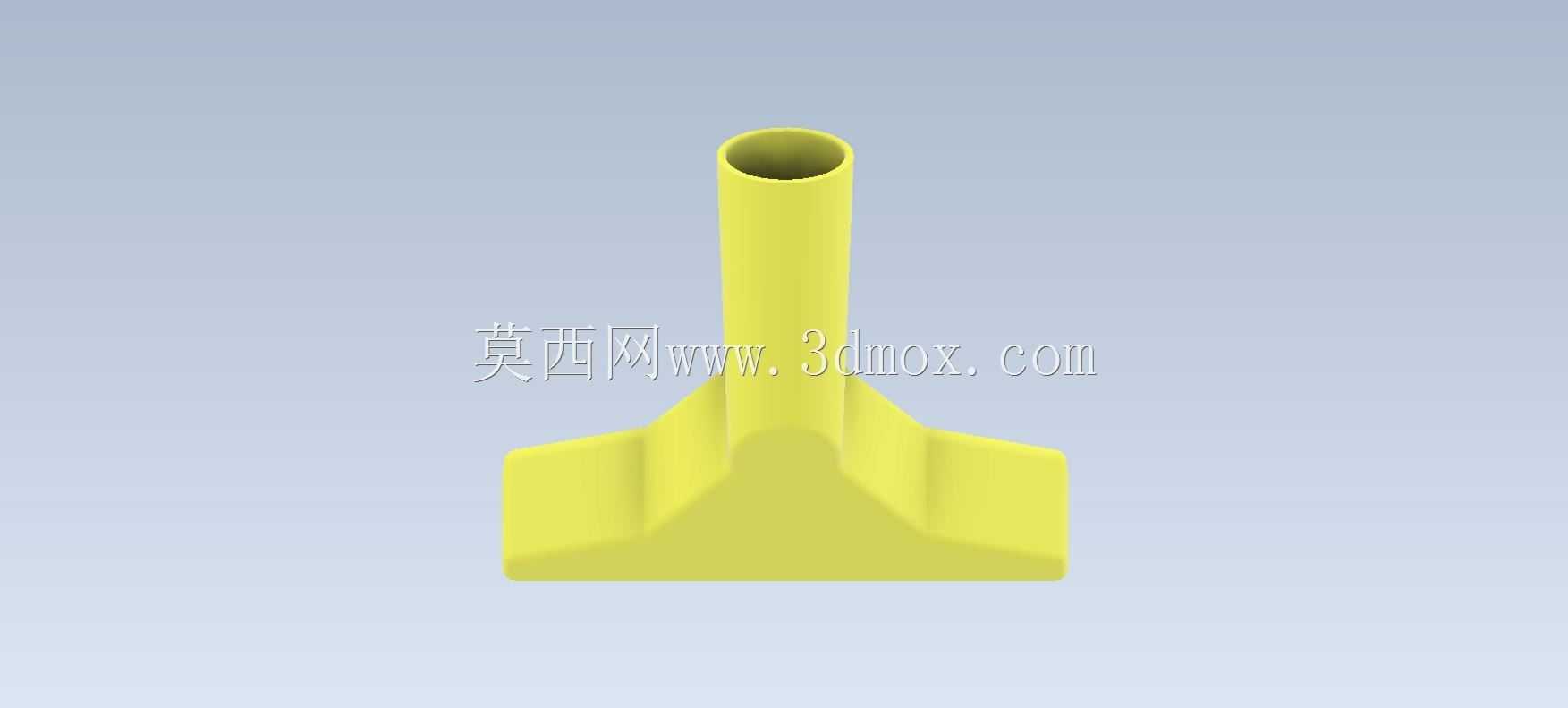

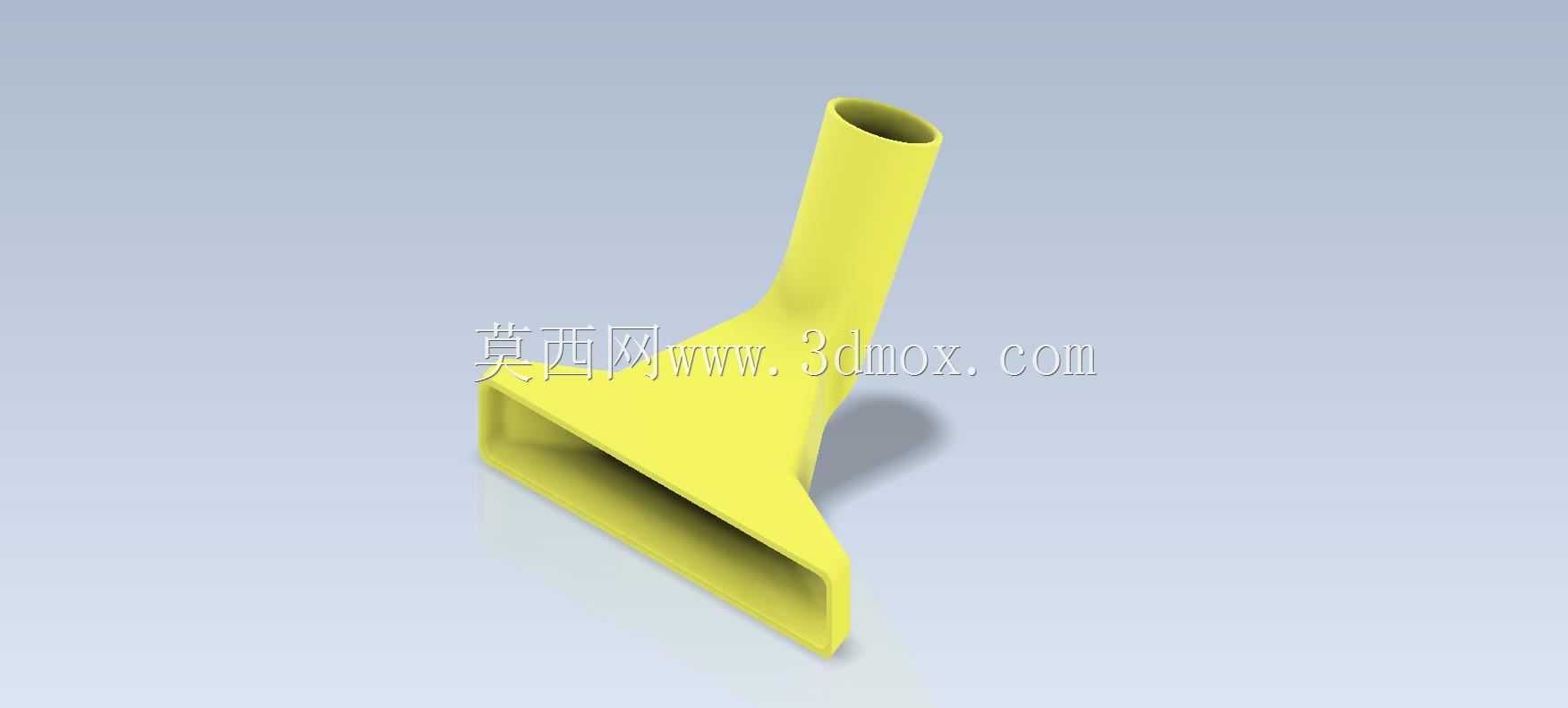

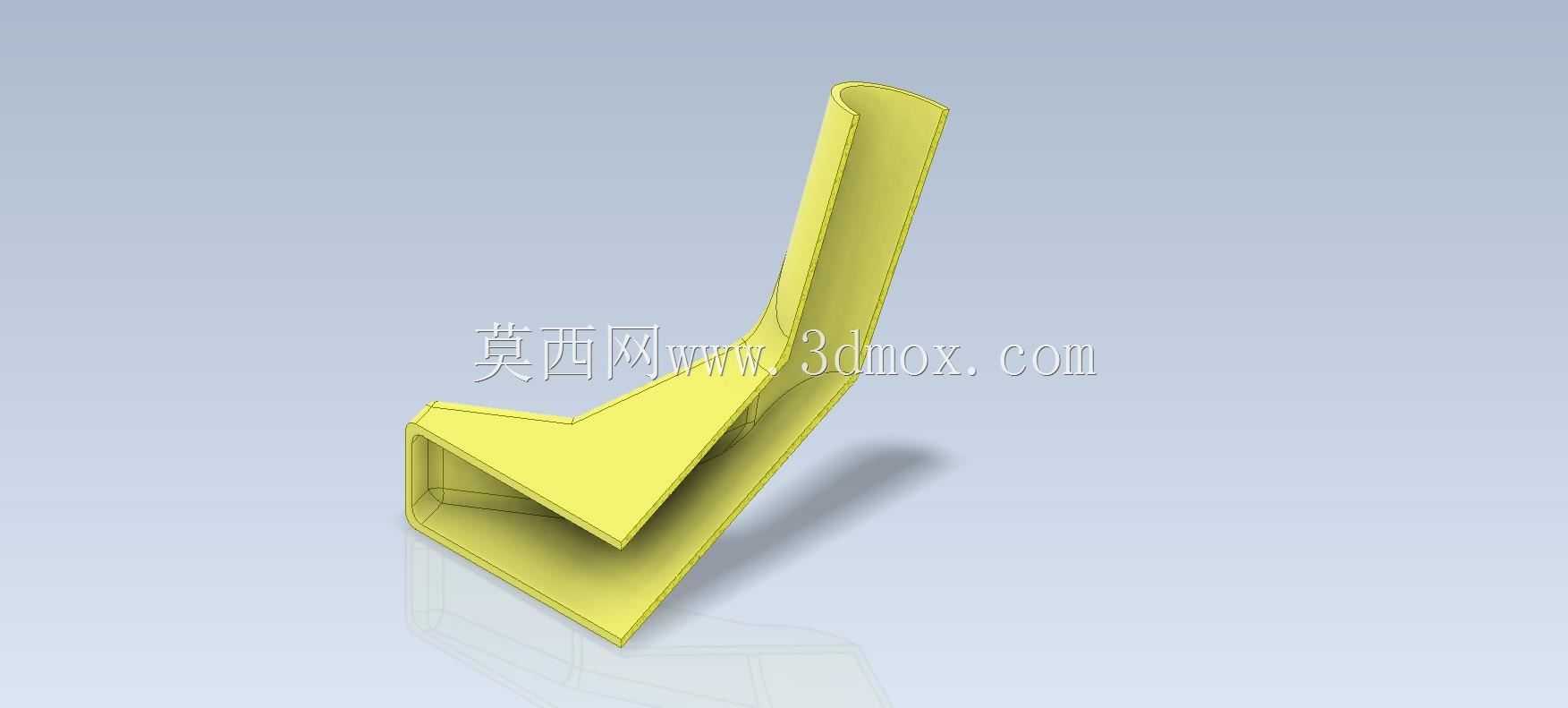

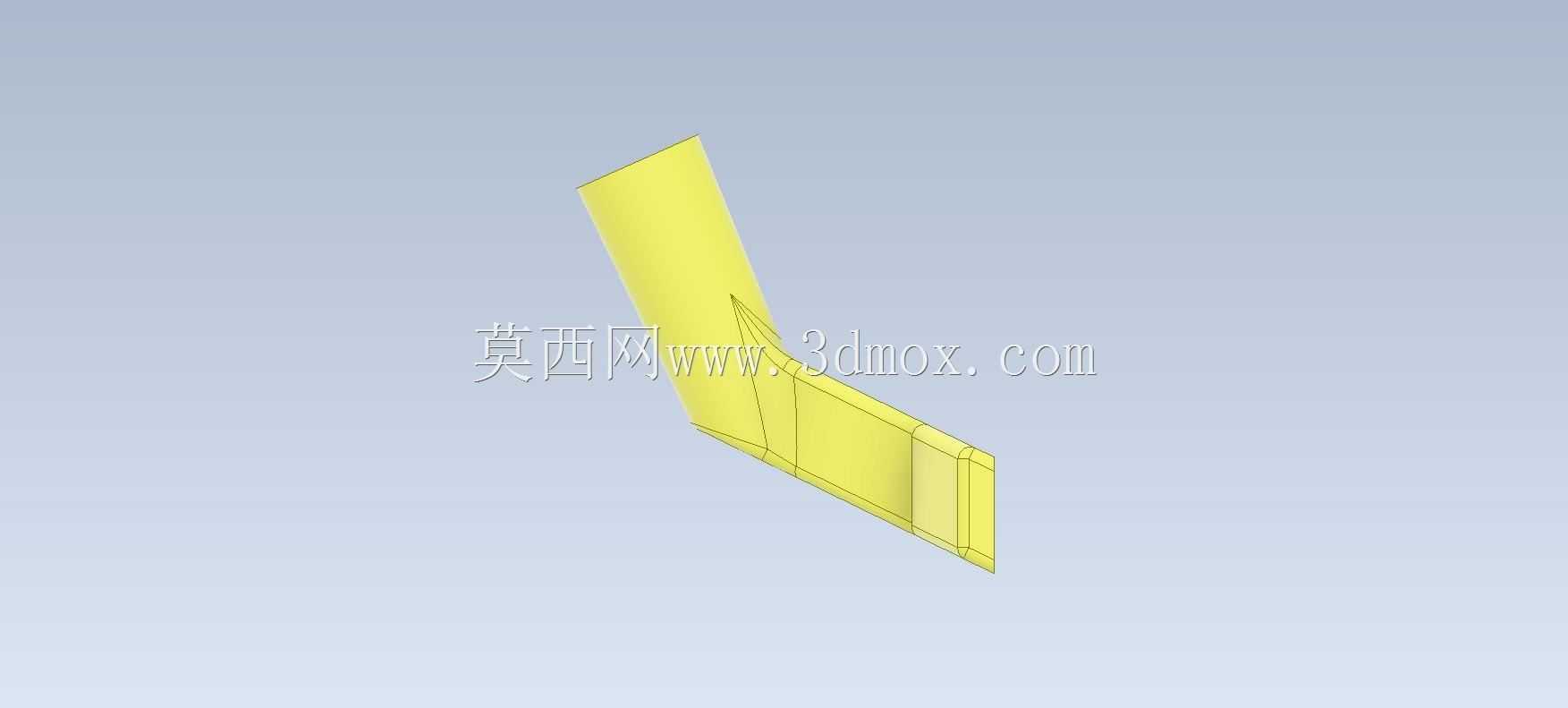

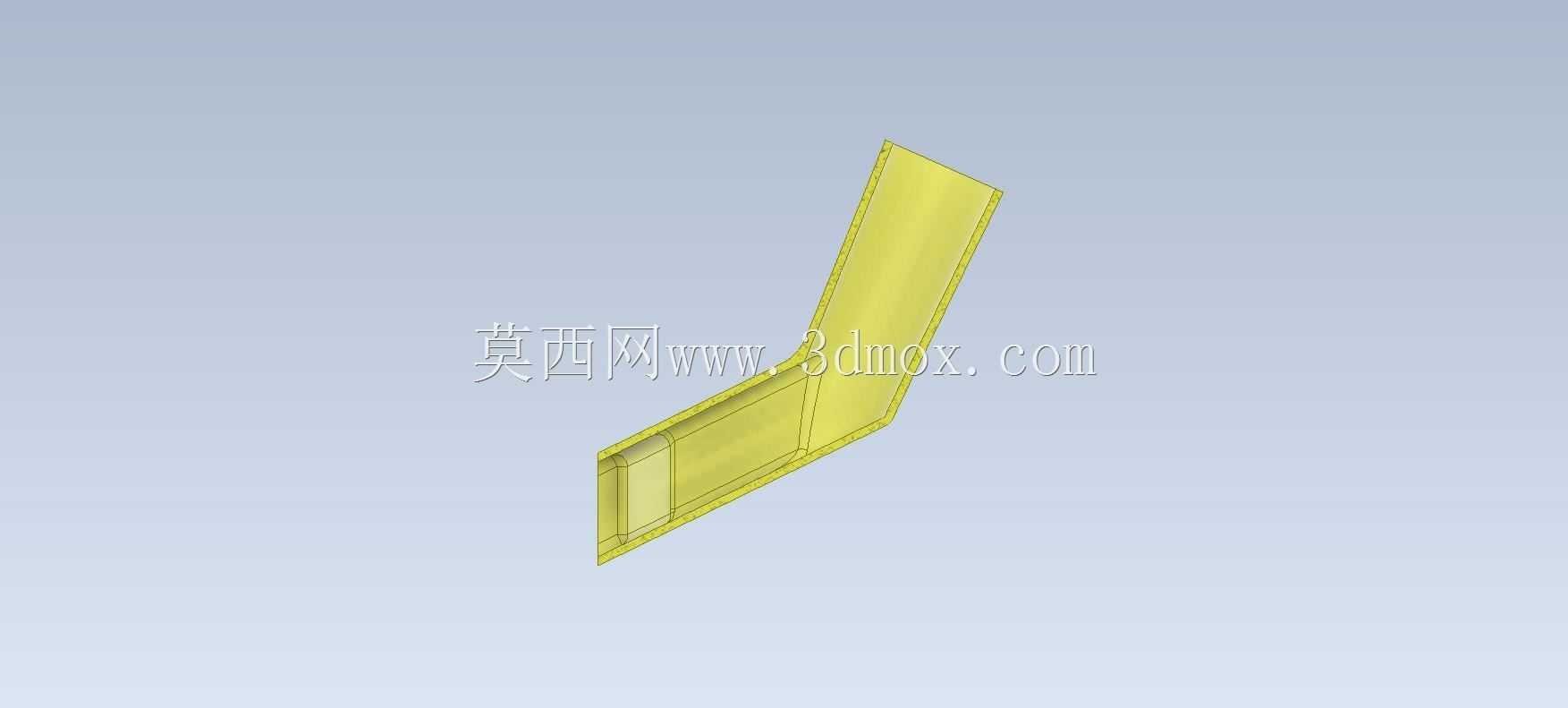

　　从结构设计逻辑来看，该吸头采用一体化流线型变径结构，上端为等径直管段，内壁做光滑过渡处理，避免气流经过时产生紊流造成压损，外壁设置多圈环形限位凸筋，安装时可与吸尘软管内壁形成过盈配合，无需额外紧固件即可保证连接密封性，防止负压泄漏影响吸尘效率，同时适配市面主流32mm、35mm两种常见吸尘软管内径，凸筋的倒角设计可降低安装时的插入阻力，拆卸时也不会出现卡滞割伤软管的问题。下端为扁梯形扩口结构，吸入口做薄边收口处理，贴附清洁面时可形成更小的进气间隙，提升入口处的气流流速，增强对缝隙内附着杂物的卷吸能力，扩口段与直管段之间采用大曲率圆弧过渡，无直角突变结构，避免大体积碎屑经过时在转角处卡堵，减少使用过程中的管路疏通频次。

　　外形尺寸方面，直管段长度控制在80mm左右，既保证与软管连接时有足够的插入深度，防止使用过程中受拉扯脱落，又不会因过长导致操作时手腕受力过大；扁吸口的宽度设计为120mm，可一次性覆盖窗框轨道、推拉门滑槽这类长条形窄缝的清洁宽度，减少来回拖动的次数，吸口的扁段高度为12mm，可顺利伸入家具底部15mm以上的间隙、沙发靠背与墙体的夹缝、汽车座椅缝隙等常规刷头无法进入的区域。整体壁厚均匀控制在2.5mm，采用注塑工艺生产时可避免出现缩痕、翘曲等成型缺陷，同时保证结构强度，意外磕碰、跌落时不会出现开裂变形。

　　安装边界上，该吸头无需额外转接件即可直接插装在匹配内径的吸尘软管末端，安装后整体向外延伸长度不超过150mm，在狭窄空间内操作时不会出现干涉，吸口的扁平端面做了0.5mm的圆角处理，贴附家具漆面、木质表面、布艺面料清洁时不会刮伤被清洁物体表面，过渡曲面的曲率经过气流仿真优化，气流从扁口进入后沿曲面平滑汇入直管段，压损控制在8%以内，保证主机的负压利用率最大化。实际使用中，该类吸头除了家居清洁场景，还可适配工业小型除尘设备，用于电子元器件表面浮尘清理、设备装配缝隙铁屑抽吸、皮具缝隙灰尘清洁等场景，结构无多余可拆卸部件，日常使用后直接用水冲洗即可晾干，无清洁死角，长期使用也不会出现积尘霉变的问题。建模过程中需重点保证过渡曲面的G2连续，避免出现曲面棱线造成气流阻力增大，同时环形凸筋的尺寸公差需控制在±0.1mm以内，保证与不同厂家软管的适配通用性，扁口端面的平面度需控制在0.2mm以内，贴附平整表面时可形成有效密封，提升负压抽吸效果。
