加强筋式直角支撑安装座结构设计

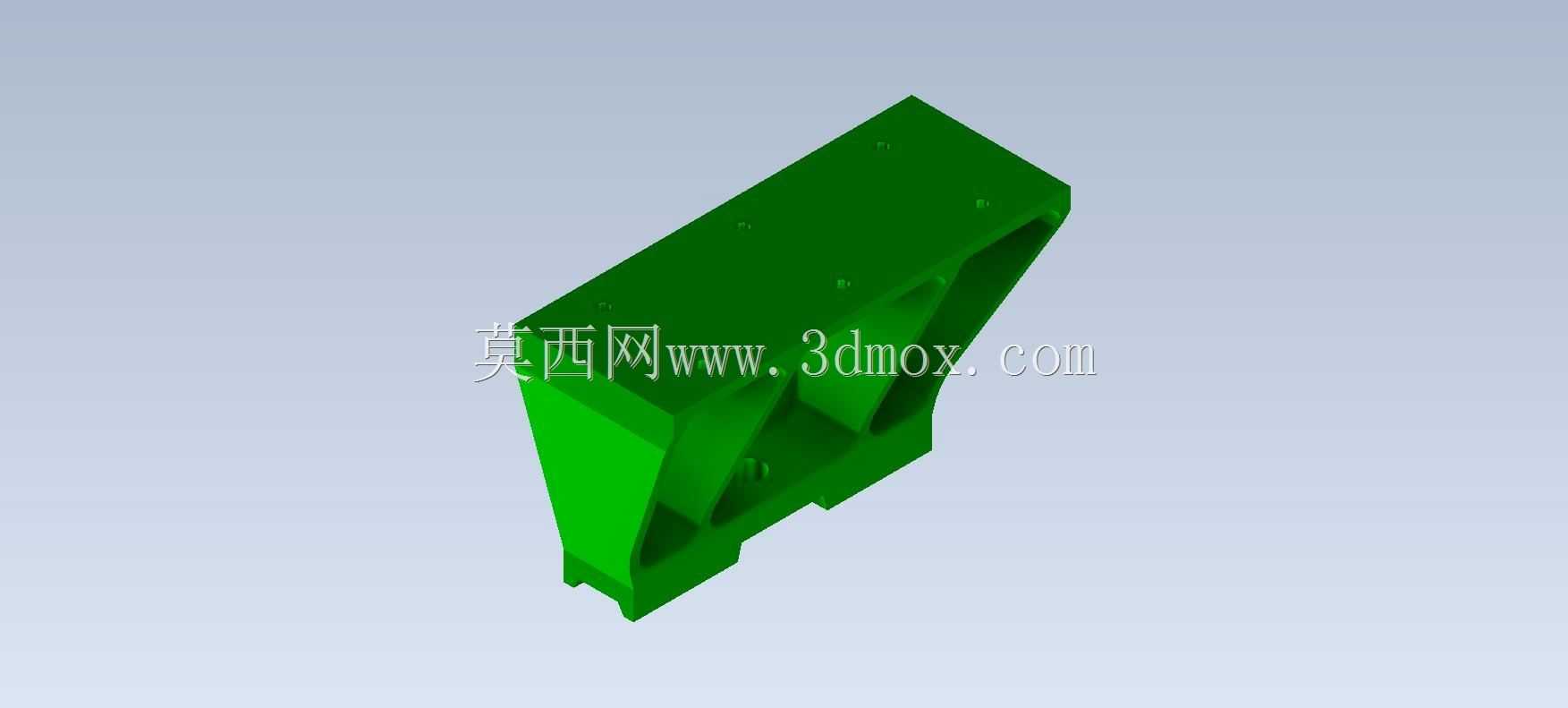

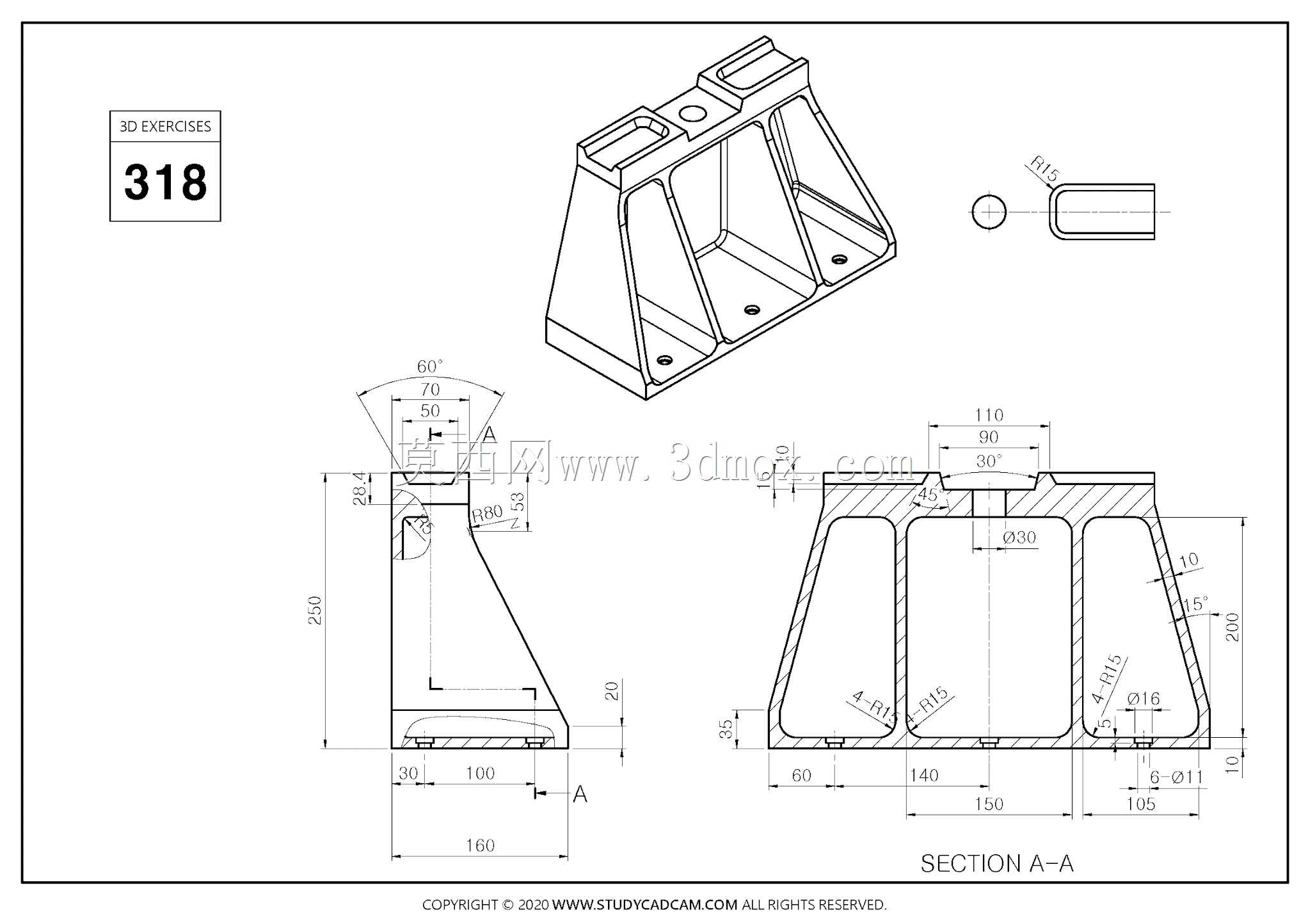

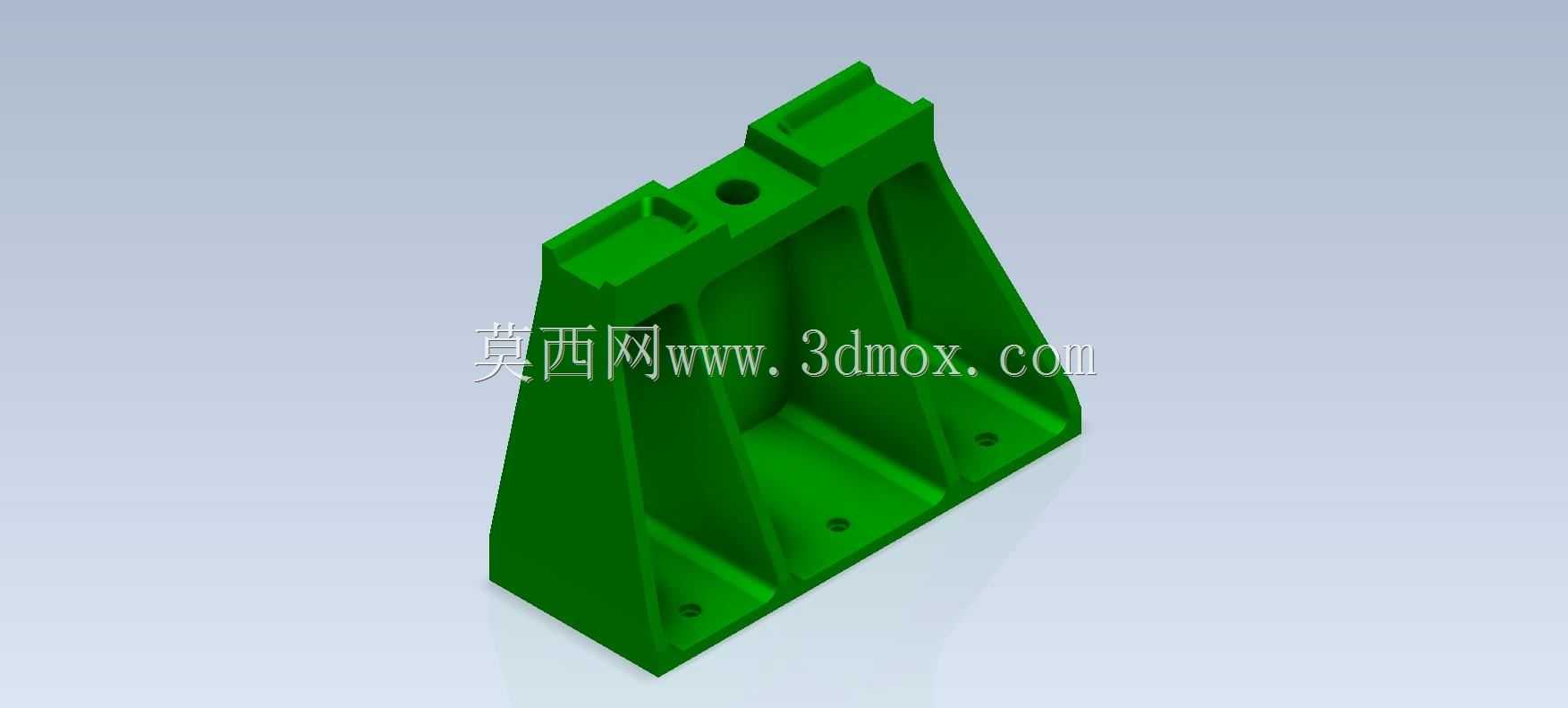

　　这款直角支撑类安装座，主要应用在各类工业设备的直角连接场景中，常见于自动化生产线的型材框架拼接、小型设备的机架承重支撑、工装夹具的定位基座等位置，承担垂直方向载荷传递与水平方向安装基准定位的双重作用。从结构设计来看，整体采用L型直角布局，垂直立面与水平底板为一体化成型结构，内侧均匀布置多道纵向加强筋，筋板从底板上表面一直延伸至立板顶部区域，筋板厚度与主体壁厚保持合理比例，既能够避免注塑或机加工过程中出现缩痕、应力集中问题，也能在控制整体重量的前提下大幅提升结构的抗弯曲、抗形变能力，在承受垂直方向静载荷时，筋板可以将立板受到的压力均匀分散到底板的各个安装点位，避免局部应力过大导致的座体断裂或安装面变形。

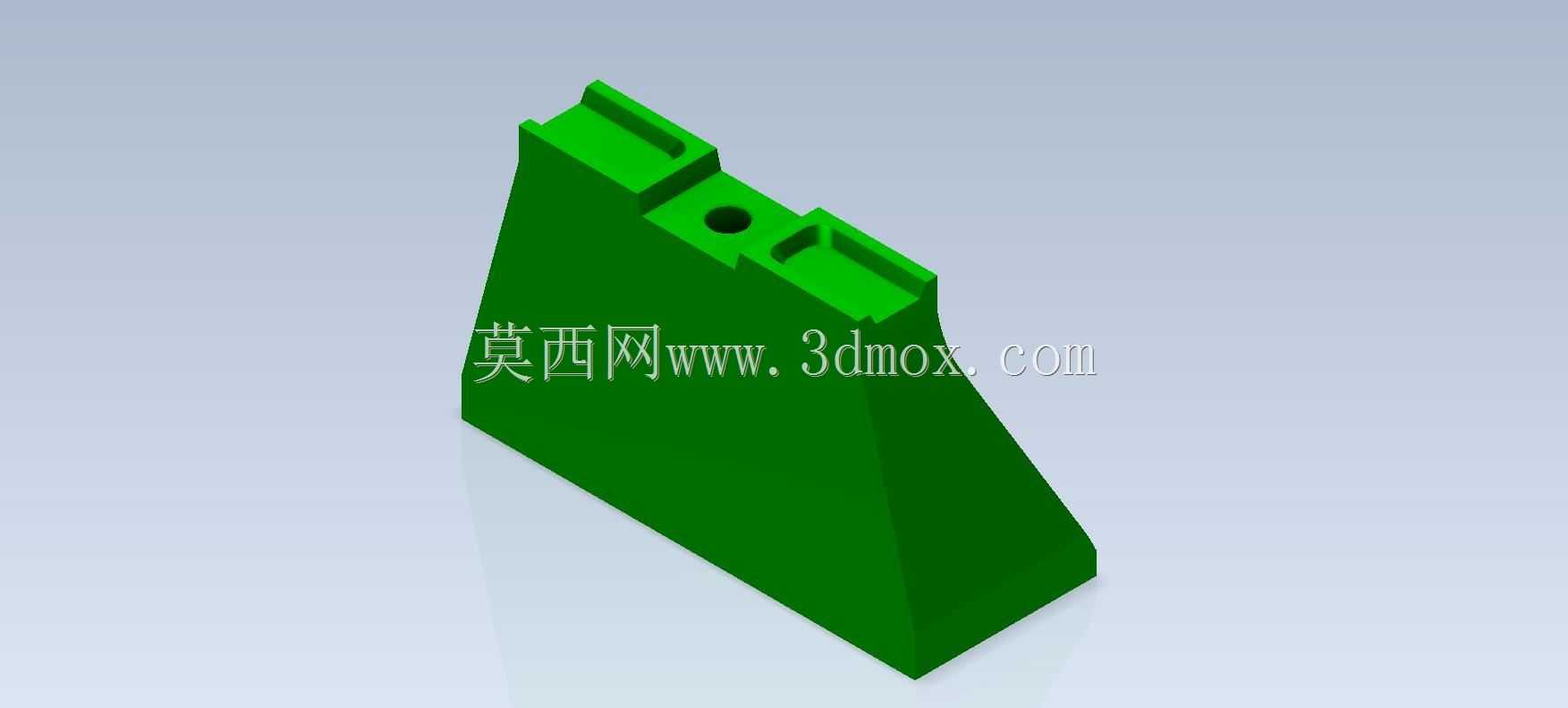

　　立板顶部设置有两处凸起的定位卡槽结构，卡槽的尺寸与常见的工业铝型材槽宽、配套连接件的卡位尺寸匹配，安装时可以先通过卡槽完成上部构件的预定位，无需额外扶持即可对准安装孔位，大幅提升装配效率；立板上部还预留有一个贯通的光孔，可用于穿装定位销或者紧固螺栓，实现上部构件与支撑座的刚性连接。水平底板上均匀分布四个沉头安装孔，孔位采用对称式布局，沉头深度与常规内六角螺栓的头部尺寸匹配，安装后螺栓头部不会突出底板底面，保证支撑座安装后与安装基面完全贴合，不会出现虚位、倾斜问题；沉头孔的位置距离底板边缘预留了足够的扳手操作空间，现场装配时无需使用特殊工具即可完成紧固操作。设计过程中充分考虑了安装边界的适配性，

　　底板的整体宽度与立板的高度比例经过载荷校核，当支撑座固定在厚度10mm以上的安装基面时，可承受的垂直静载荷能够满足多数小型工业构件的支撑需求，立板背面与底板底面的垂直度公差控制在机械安装常用的IT7级精度范围内，作为安装基准使用时可以保证上部安装构件的位置精度，不会出现角度偏差导致的设备运行卡滞、定位不准问题。筋板之间的镂空区域并非单纯为了减重，同时也为安装过程中的管线穿过、碎屑排出预留了空间，在有切削碎屑、粉尘的工况下使用时，碎屑不会堆积在支撑座的夹角区域，日常维护清理更加方便；所有棱边位置都做了小尺寸的倒角处理，既避免加工、装配过程中锐边划伤操作人员，也能够消除棱边位置的应力集中点，提升零件的长期使用疲劳强度。

　　这类支撑座在实际使用中，既可以作为独立的承重支撑件使用，也可以多个组合使用搭建小型设备的机架结构，相比采用角码拼接的支撑结构，一体化的结构刚性更强，长期承受交变载荷时不会出现连接松动的问题，适合在有一定振动的设备工况下使用；安装基面的平面度要求不高，即使是普通的型材安装面，只要四个沉头孔的紧固力矩均匀，就可以保证支撑座的安装精度，降低了对现场安装基面的加工要求，适配更多的现场装配场景。
