剖分式连杆上盖机械结构设计

项目分类:通用机械零部件 发布时间:2022-07-14 ID:677409
  • 剖分式连杆上盖机械结构设计
  • 剖分式连杆上盖机械结构设计
  • 剖分式连杆上盖机械结构设计
  • 剖分式连杆上盖机械结构设计
  • 剖分式连杆上盖机械结构设计

  在往复式动力机械、曲柄连杆传动机构的装配体系中,连杆盖是承担载荷传递、保障轴系配合精度的核心配套零件,这类剖分式半圆弧结构的连杆上盖,主要适配平切口连杆的装配场景,常见于中小排量内燃机、往复式压缩机、冲压设备曲柄连杆机构的连杆大头位置,和连杆本体配合形成完整的轴瓦安装腔,包裹曲轴的连杆轴颈,将活塞往复运动传递的爆发压力平稳传导至曲轴旋转副,同时在曲轴高速回转过程中,约束轴瓦的径向窜动,维持轴系的配合间隙稳定。

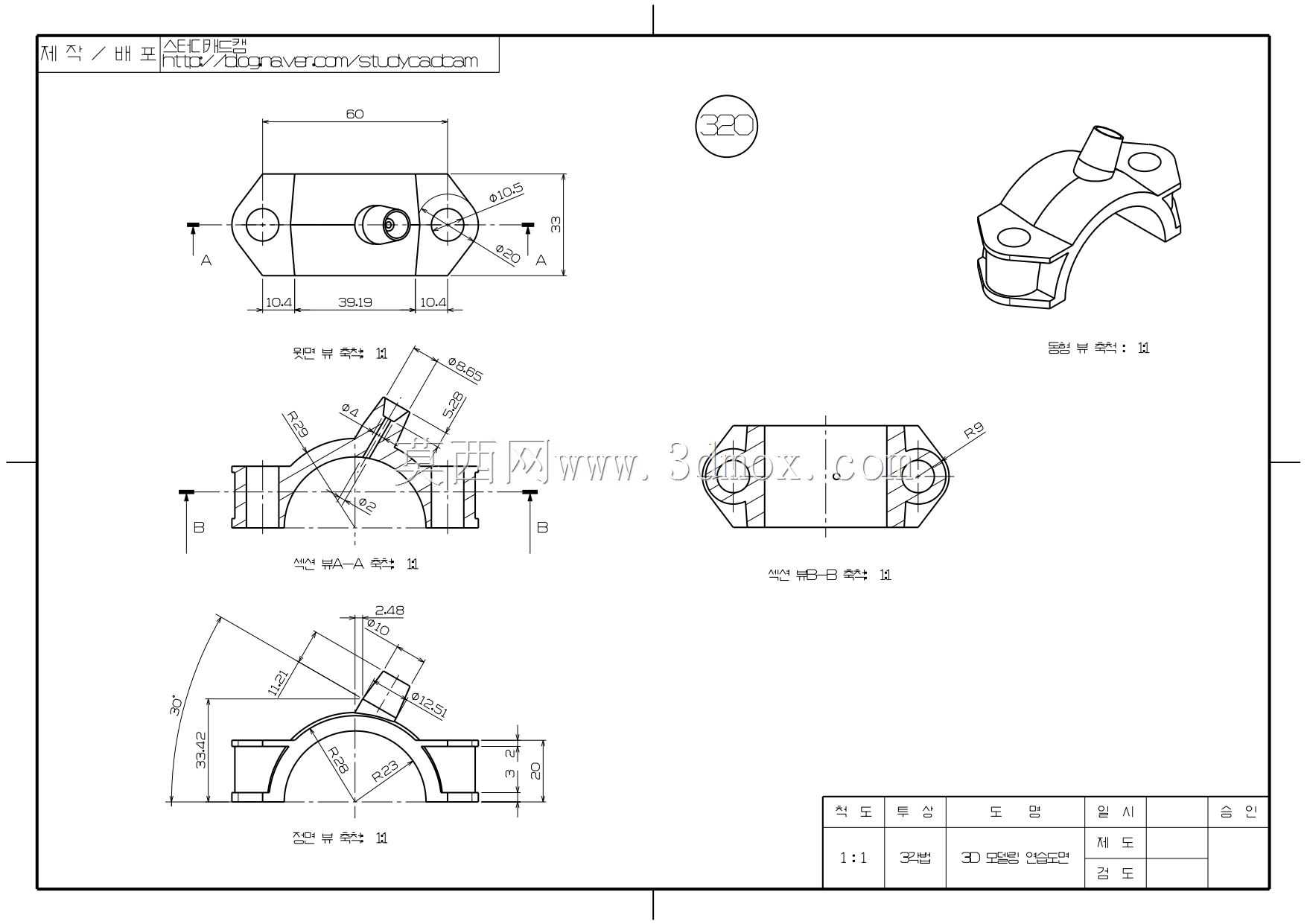

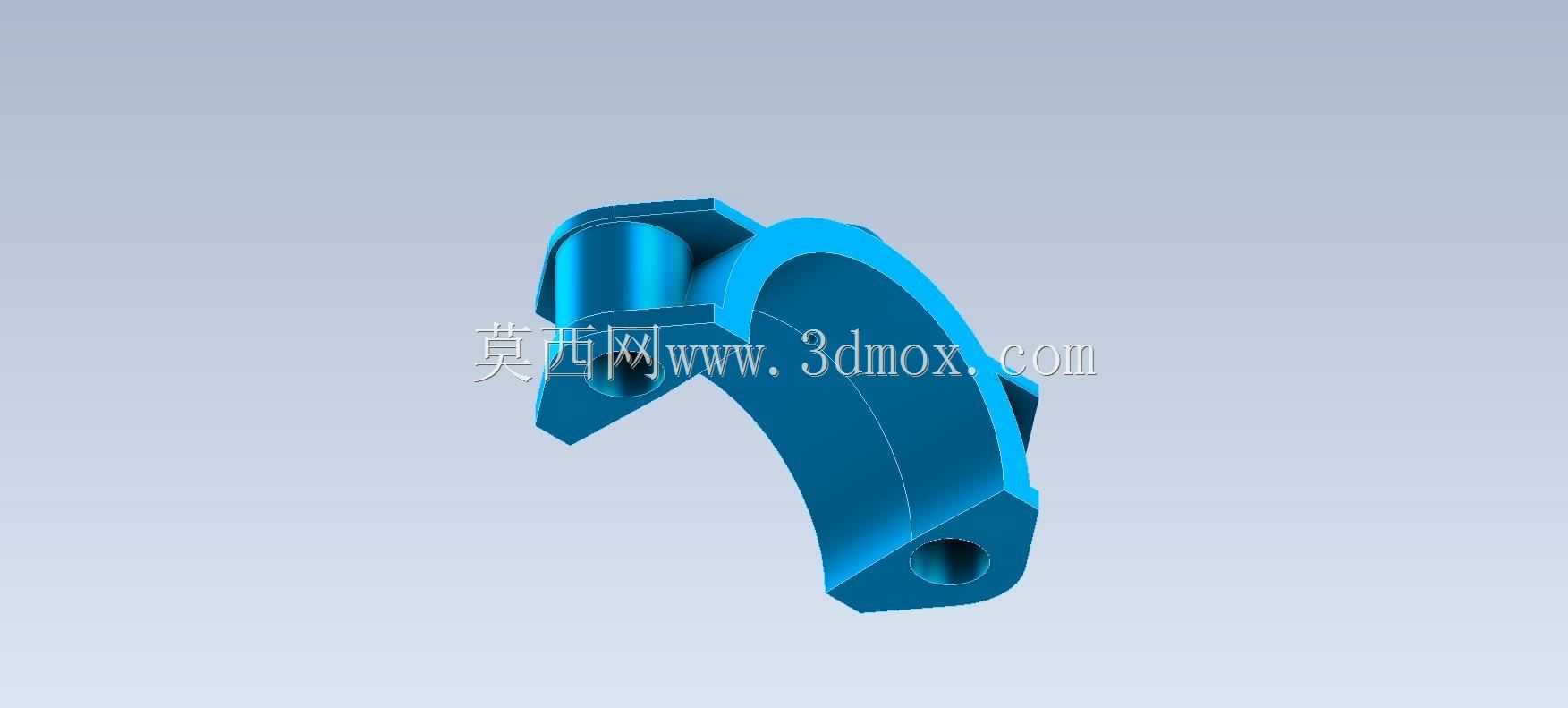

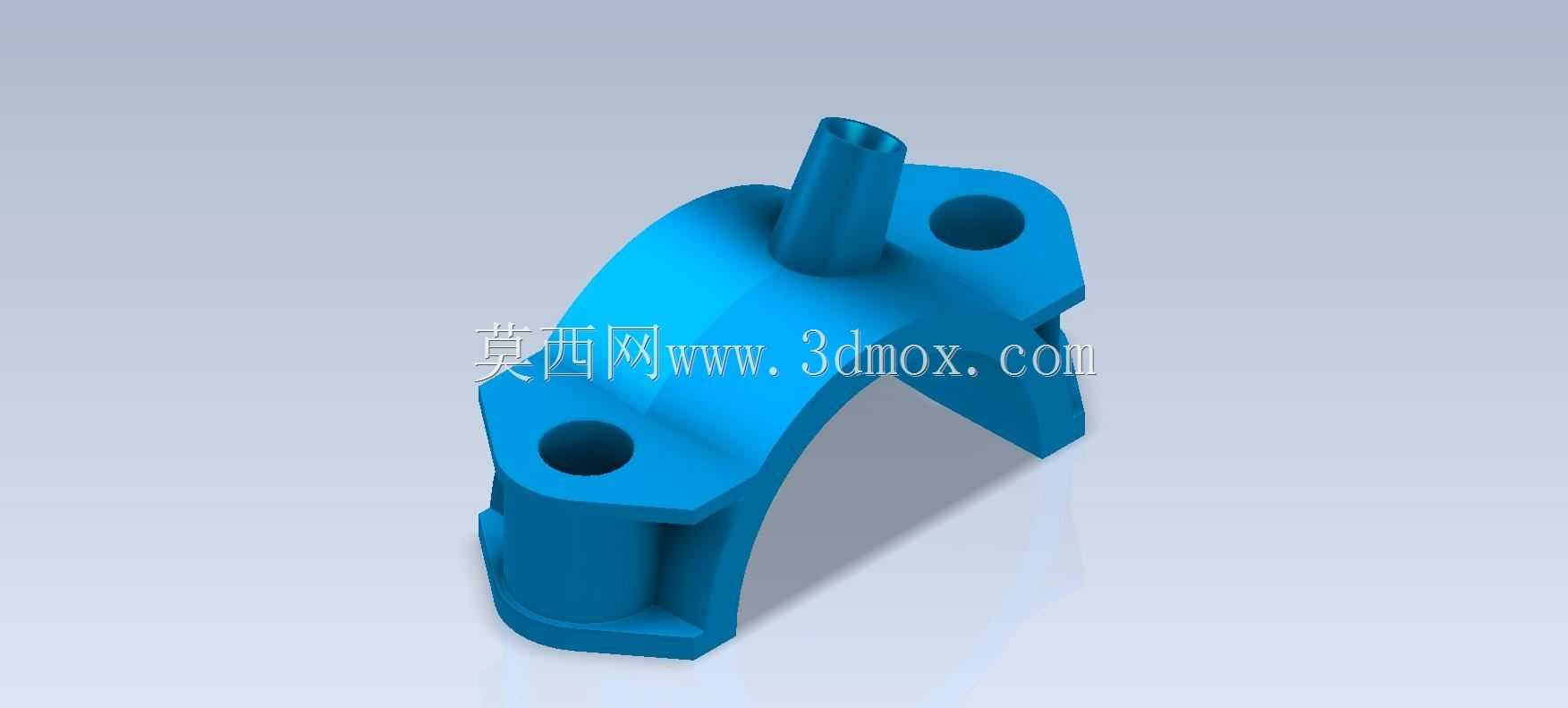

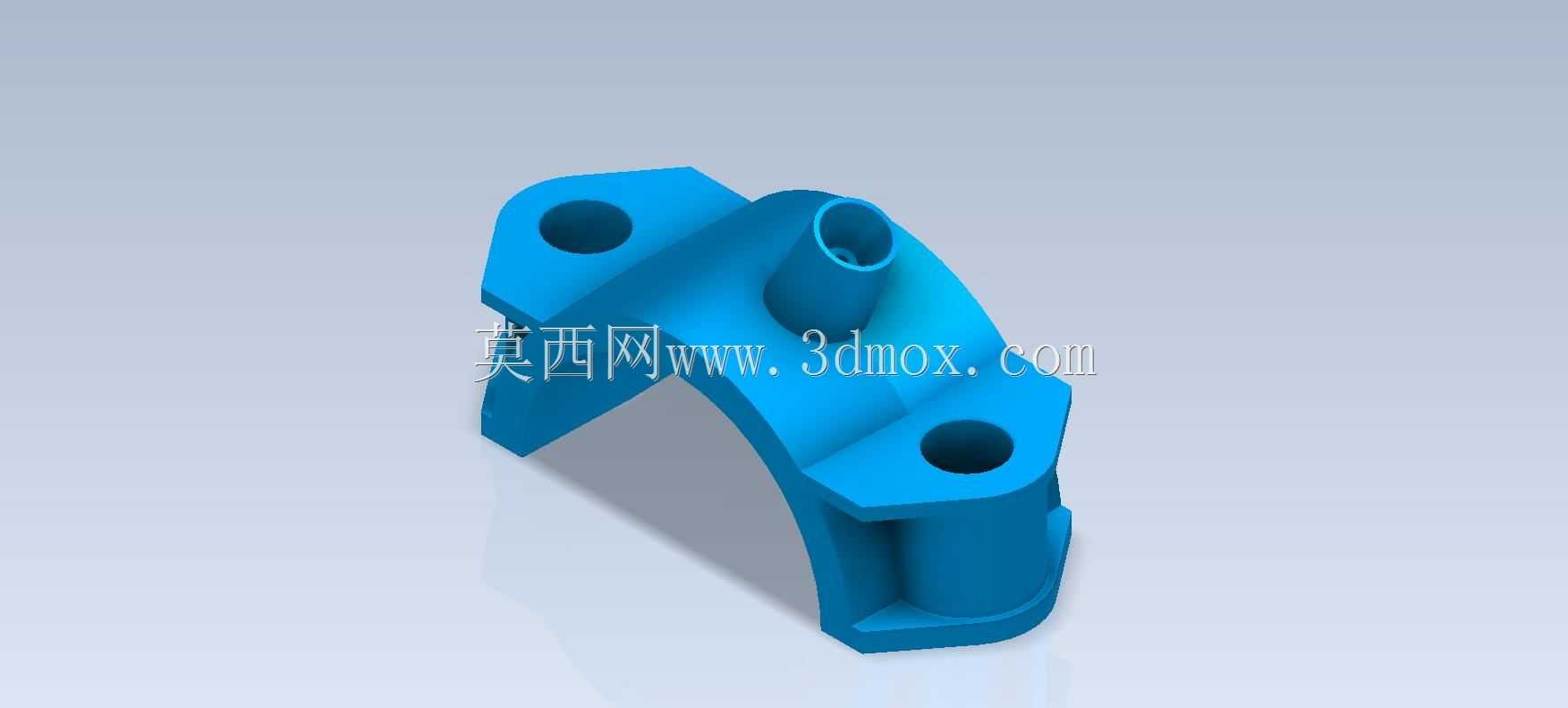

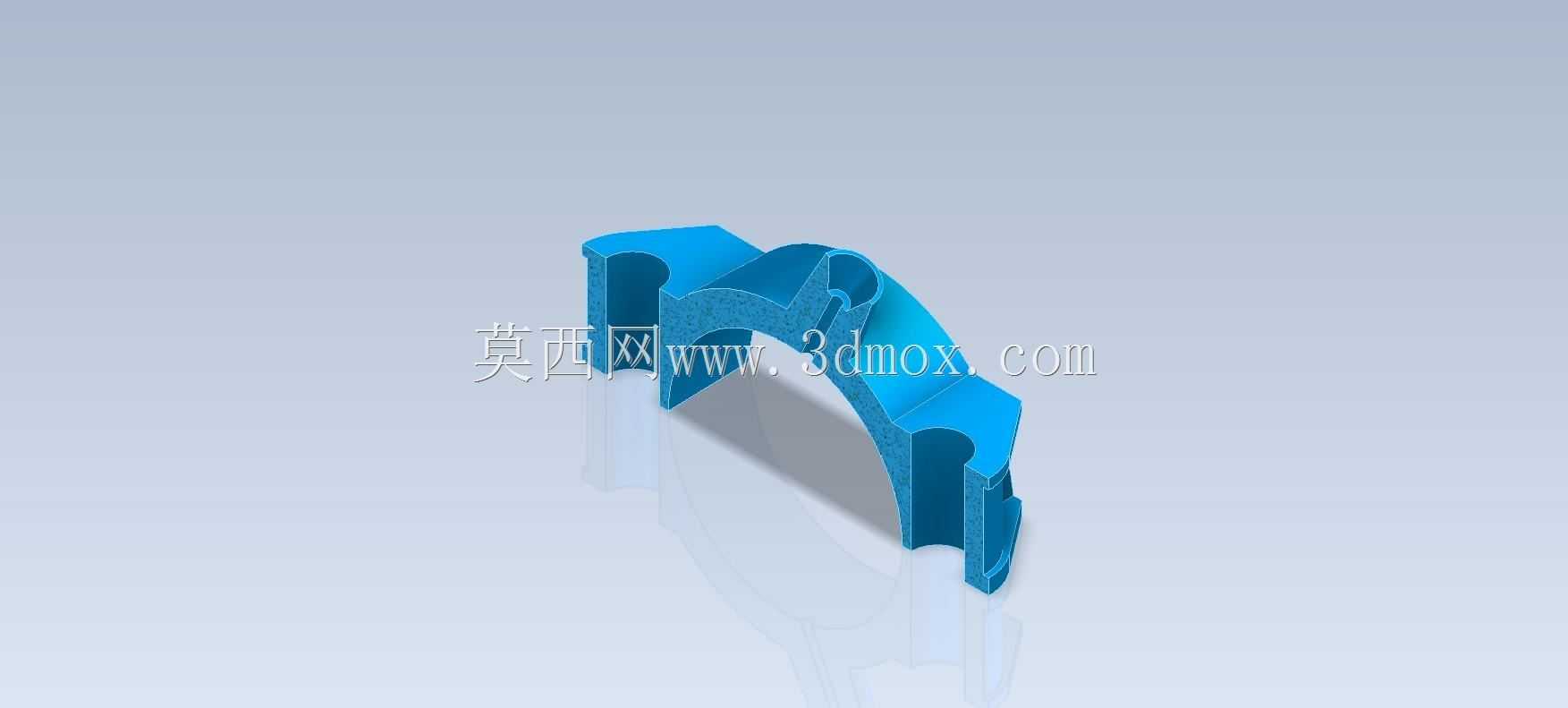

  从结构功能层面看,该零件采用半拱形主体构型,内侧圆弧面为轴瓦贴合定位面,加工精度直接决定轴瓦的装配同轴度,圆弧面的粗糙度、圆度公差需要和连杆本体的下半圆弧保持严格匹配,合装后整体圆柱度偏差需控制在轴瓦适配的公差范围内,避免轴瓦装配后出现变形、偏磨问题。主体两侧延伸出带螺栓过孔的安装翼,两个对称布置的通孔为连杆螺栓的穿装位,安装翼的结合面为精加工平面,和连杆本体的结合面贴合后,依靠连杆螺栓的预紧力实现刚性锁紧,预紧力作用下安装翼不会出现翘曲变形,保障合装后的整体刚性。零件顶部凸起的圆柱凸台为润滑油道接口,内部预留通油孔道,和连杆本体的油道连通后,可将压力润滑油输送至连杆轴颈与轴瓦的配合面,形成稳定的油膜承载层,降低回转副的摩擦磨损,该凸台的外径、高度尺寸需要和润滑油管的安装尺寸匹配,凸台根部做圆弧过渡处理,避免应力集中导致的疲劳开裂。

  设计这类零件时,首先要结合配套曲轴的连杆轴颈直径确定内侧圆弧的基本尺寸,圆弧半径需要比轴瓦的外径略大,预留轴瓦的过盈装配余量,同时要保证合装后轴瓦的压紧量符合设计要求,既不能因压紧量过小导致轴瓦工作中转动移位,也不能因压紧量过大导致轴瓦变形堵塞油孔。安装翼的螺栓孔中心距需要和连杆本体的螺栓孔位完全一致,孔位公差控制在±0.02mm范围内,避免合装时出现螺栓别劲、结合面缝隙过大的问题,螺栓孔的直径要比配套连杆螺栓的杆部直径大0.5-1mm,预留足够的装配调整余量,抵消连杆本体加工带来的微小位置偏差。顶部油道凸台的位置要避开螺栓安装的操作空间,凸台内的通油孔直径要满足润滑油流量要求,孔道内壁做光滑处理,减少润滑油流动的阻力损失。零件的壁厚设计需要结合额定工况下的爆发压力计算,半拱形主体的壁厚要保证螺栓预紧力和工作载荷作用下,圆弧面的变形量不超过轴瓦允许的变形阈值,安装翼的厚度要满足螺栓压紧时的抗压强度要求,避免翼面被压溃变形。

  从安装边界来看,该零件的整体外轮廓宽度要小于连杆大头的安装避让空间,避免曲轴回转过程中与曲轴箱内壁、相邻运动部件发生运动干涉,零件合装后的总高度要满足活塞运动到下止点时的间隙要求,不会和曲轴平衡块发生碰撞。两个安装翼的外侧平面间距要匹配连杆螺栓的安装跨距,方便套筒等工具完成螺栓的拧紧操作,顶部油道凸台的伸出长度要适配润滑油管的插拔深度,保证油管连接后的密封可靠性,不会因机组振动出现松脱漏油问题。零件的所有棱边都做了倒角处理,既可以去除加工毛刺避免装配时划伤操作人员,也能减少应力集中点,提升零件的疲劳寿命,在高频交变载荷的长期作用下,棱边位置不会萌生疲劳裂纹。

  实际建模过程中,这类零件需要重点关注几个关键特征的参数匹配:内侧圆弧面的轴向宽度要和轴瓦的宽度一致,保证轴瓦的轴向定位可靠;螺栓孔的沉头深度要匹配螺栓头的高度,保证螺栓拧紧后螺栓头不高出安装翼平面,避免和周边部件产生干涉;油道凸台的位置要和连杆本体的油道入口严格对中,保证润滑油路的通畅。整个零件的构型完全服务于功能需求,没有多余的装饰性结构,所有曲面过渡、壁厚变化都围绕强度提升、应力分散、装配便捷的工程目标设计,能够满足中高转速往复式设备的长期运行要求。
