嵌入式设备用塑料安装壳体结构设计

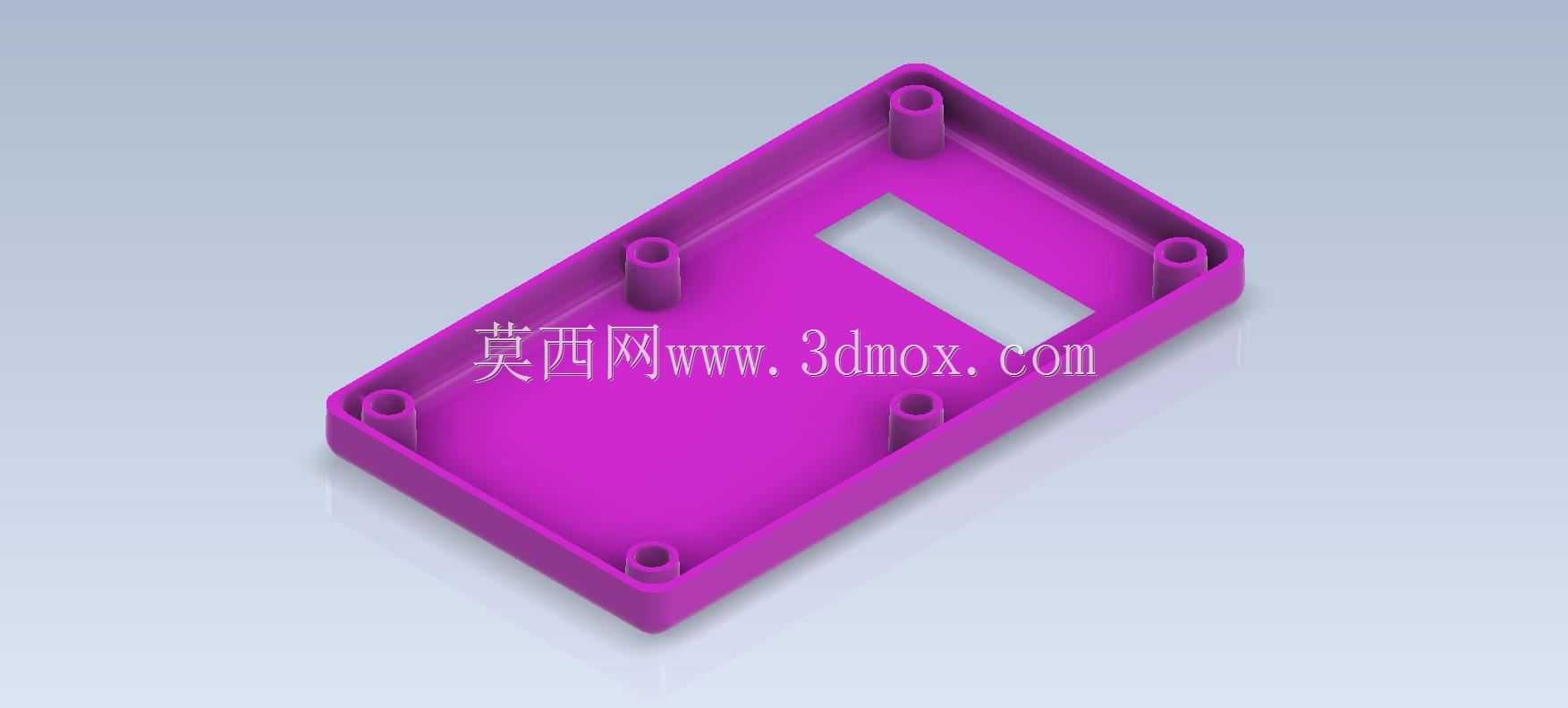

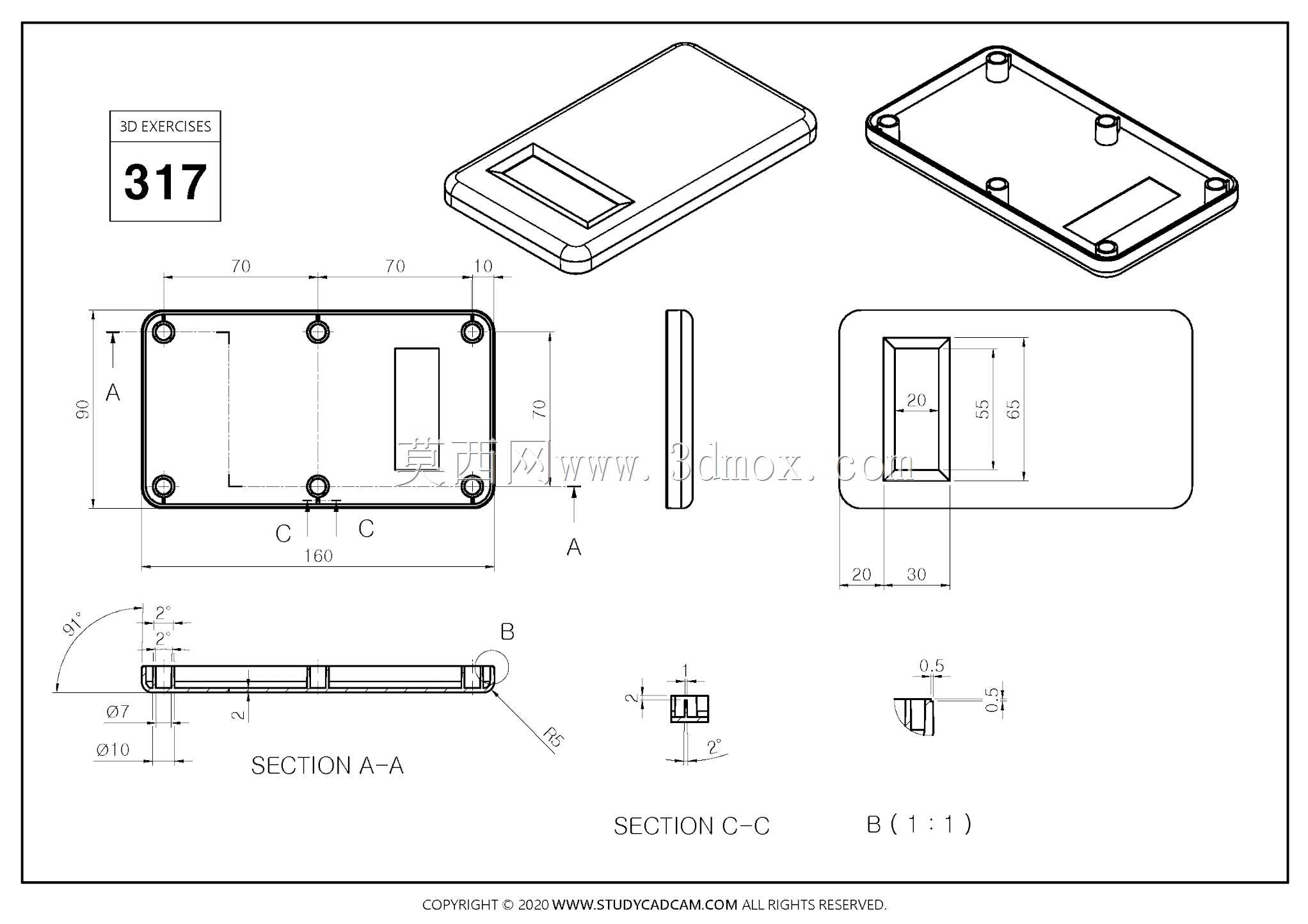

　　这款塑料壳体是面向小型嵌入式通讯终端、桌面型传感采集模块开发的安装承载结构，日常在工业现场的信号采集节点、小型通讯转换模块、桌面式数据传输终端上应用十分广泛，核心作用是为内部的PCB电路板、接线端子、小型功能元件提供物理防护，同时预留标准安装位，方便设备在电控柜内、桌面工位、设备侧壁等场景快速固定。从结构设计逻辑来看，整体采用带围边的矩形槽型结构，槽体深度完全匹配常规厚度的双层PCB板安装需求，围边高度刚好覆盖板上最高的直插元件，避免元件突出壳体表面受外力磕碰。壳体内部均匀分布的六根圆柱形安装柱，是整个结构的核心定位基准，每根安装柱的内孔尺寸都匹配M2.5规格的自攻螺丝，柱体高度经过精确核算，当PCB板放置在柱体顶端时，

　　板底与壳体内底面之间预留了3mm的走线间隙，既可以容纳板底的贴片元件，也方便扁平排线从间隙中穿过，不会出现排线被挤压破损的问题。安装柱的分布位置完全避开了PCB上的元件布局区，柱根位置做了R1.5的圆角过渡，避免注塑生产时出现应力集中导致柱体断裂，同时柱体顶端做了0.2mm的定位凸台，刚好卡入PCB板上对应的定位孔，装配时不需要反复调整板的位置，直接对准凸台放下就能完成定位，大幅提升装配效率。壳体一侧预留的矩形开孔，是专门为外接接口设置的穿装位，开孔尺寸匹配常用的DB9串口、RJ45网口或者Micro USB接口的安装尺寸，开孔边缘做了0.3mm的倒角，避免接口装配时边缘的毛刺刮伤连接线外皮，

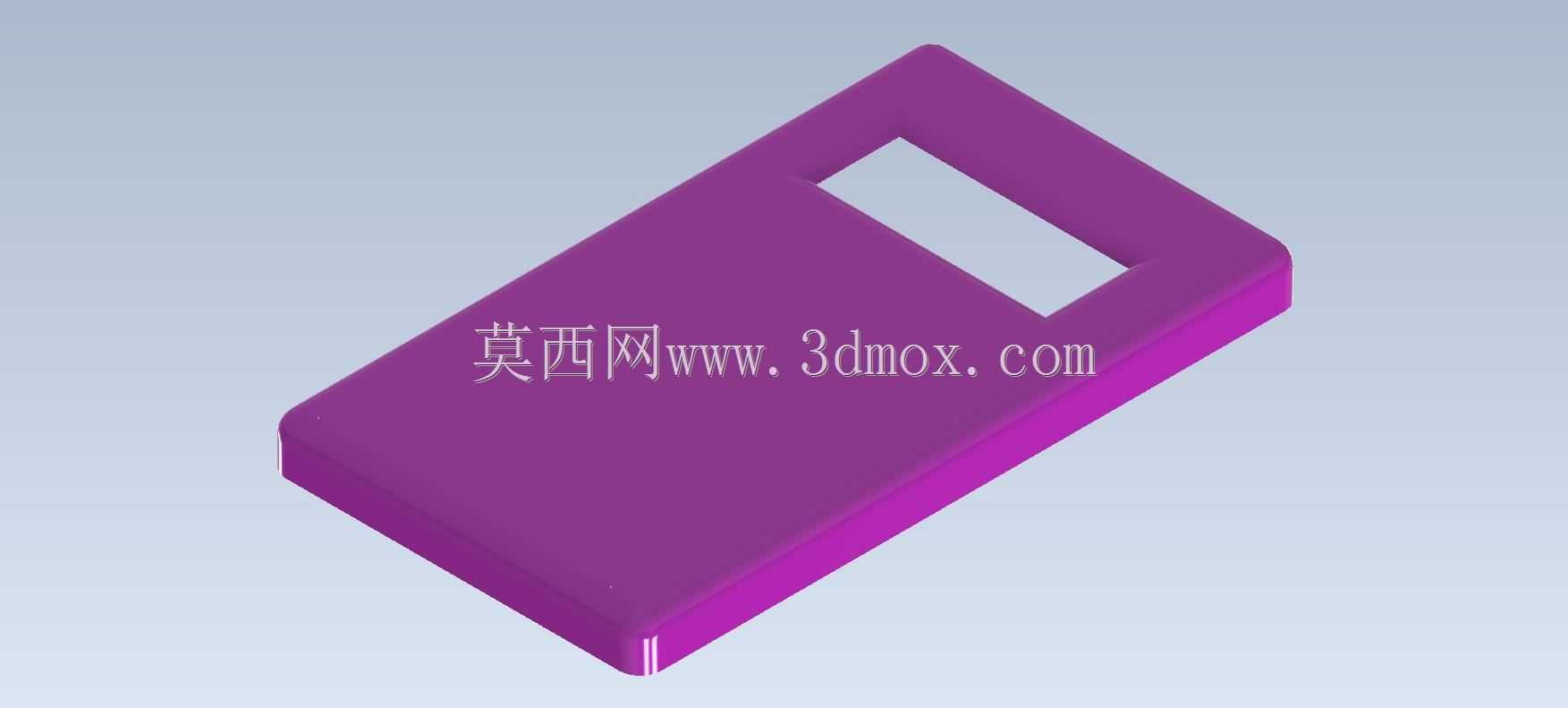

　　同时开孔位置距离壳体侧边的距离刚好匹配接口插座的安装法兰厚度，装配后接口端面与壳体外表面基本齐平，既美观也不会因为接口突出过多受碰撞损坏。从安装边界来看，壳体整体外形为规整矩形，四个外角做了R3的圆角处理，既避免锐边划伤操作人员，也能在注塑时改善塑料的流动填充效果，减少缺胶、飞边的缺陷。壳体的壁厚均匀控制在2mm，这个厚度对于常用的ABS、PP等注塑材料来说，既能保证足够的结构强度，日常手持或者轻度磕碰不会出现壳体开裂，也不会因为壁厚过大导致注塑时出现缩痕、翘曲等成型缺陷。槽体的内侧壁与PCB板的侧边之间预留了0.5mm的装配间隙，考虑到注塑件的成型公差，即使壳体出现轻微的成型收缩，PCB板也能顺利放入槽内，不会出现卡滞的问题。

　　壳体的外表面没有多余的卡扣或者凸耳结构，既可以通过背部粘贴双面胶的方式固定在光滑的设备表面，也可以通过额外的L型支架配合安装柱固定在DIN导轨或者平板支架上，适配多种不同的安装场景。在实际使用中，这类壳体不需要承受大的载荷，核心要求是尺寸稳定、装配便捷、绝缘性能好，设计时特意将所有的加强结构都设置在壳体内部，外表面保持平整光滑，既方便后续在表面丝印设备标识、接口说明，也能减少积灰，日常清洁维护十分方便。壳体的槽口边缘没有设置卡扣结构，配套的上盖可以通过超声波焊接或者螺丝固定的方式与底座连接，用户可以根据自身的装配需求选择合适的封合方式，如果是需要经常开盖维护的设备，可以在槽口边缘预留对应的螺丝孔位，如果是一次性封装的量产设备，直接采用超声波焊接就能达到很好的密封效果，满足基础的防尘防护需求。
