双安装面铰接式工业连接支架结构

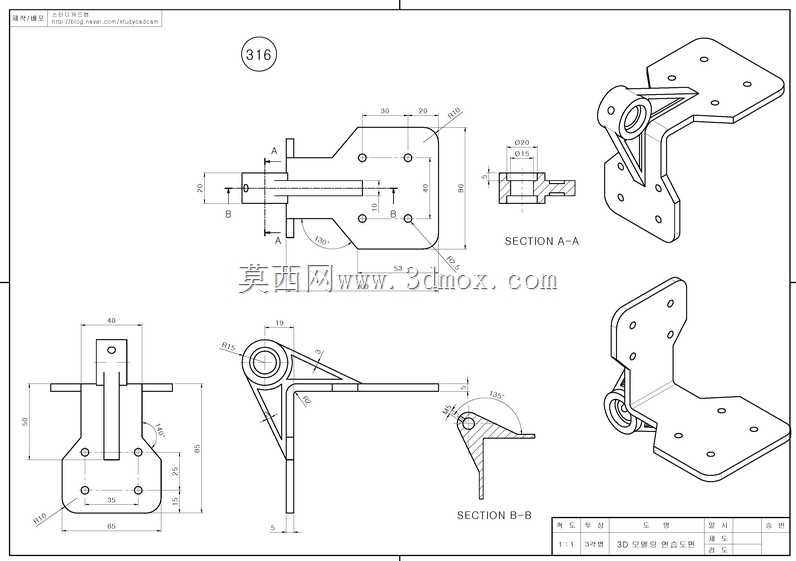

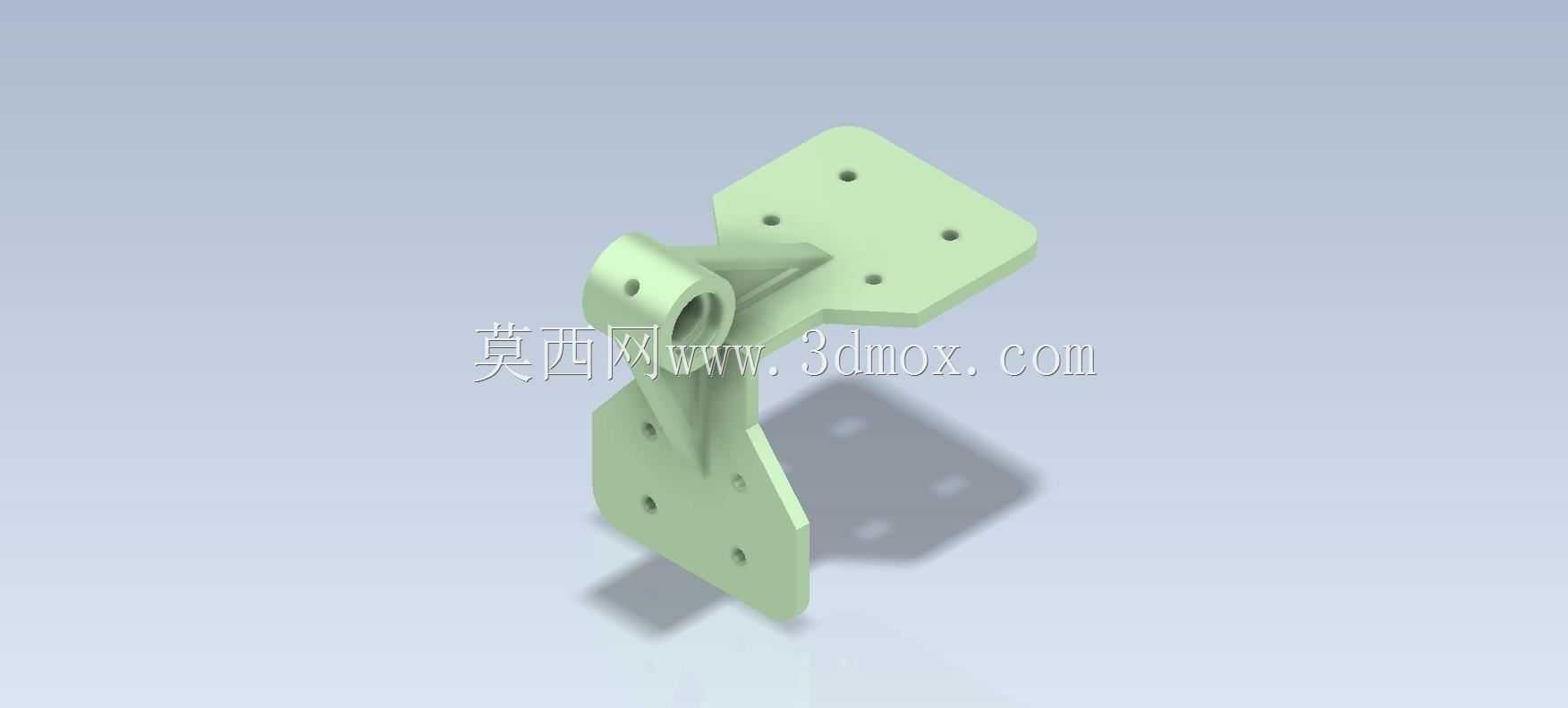

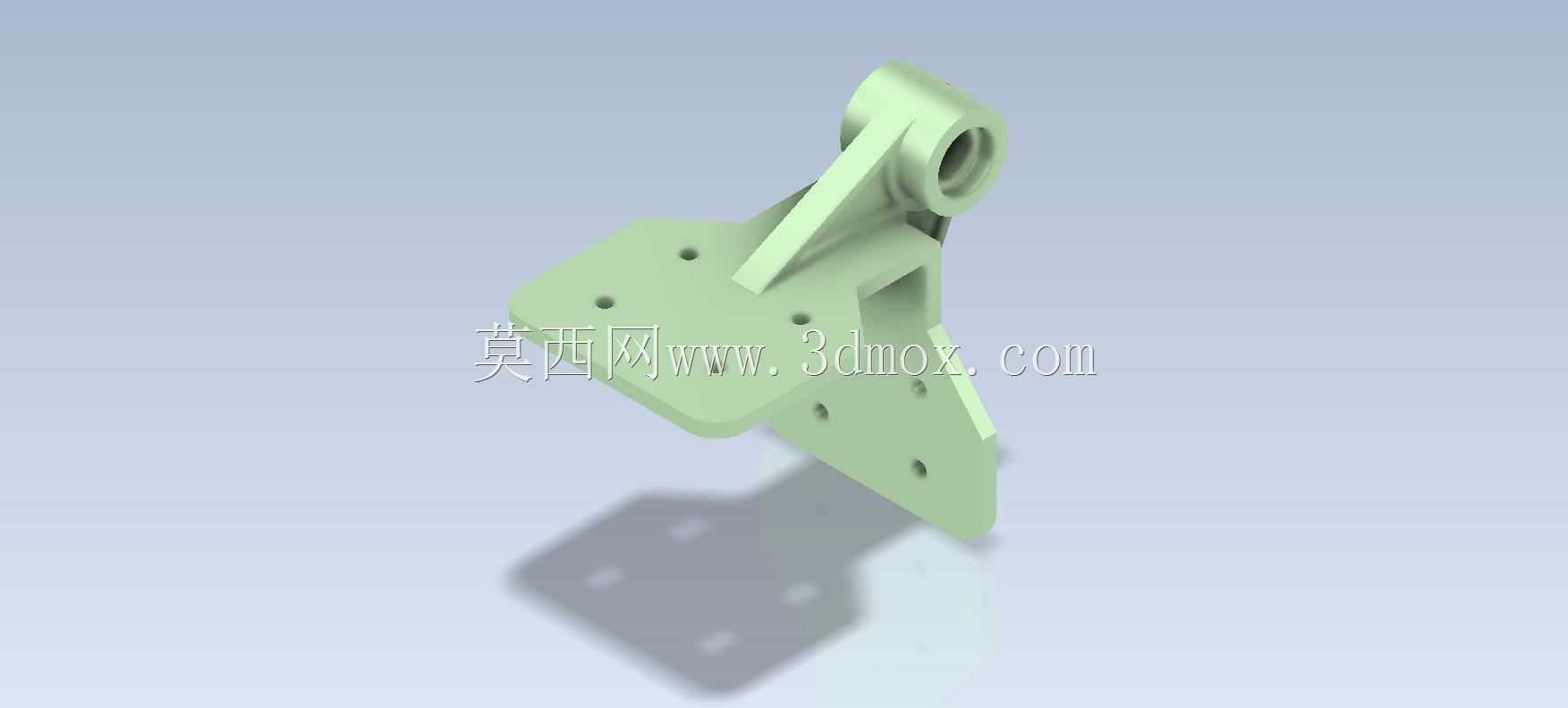

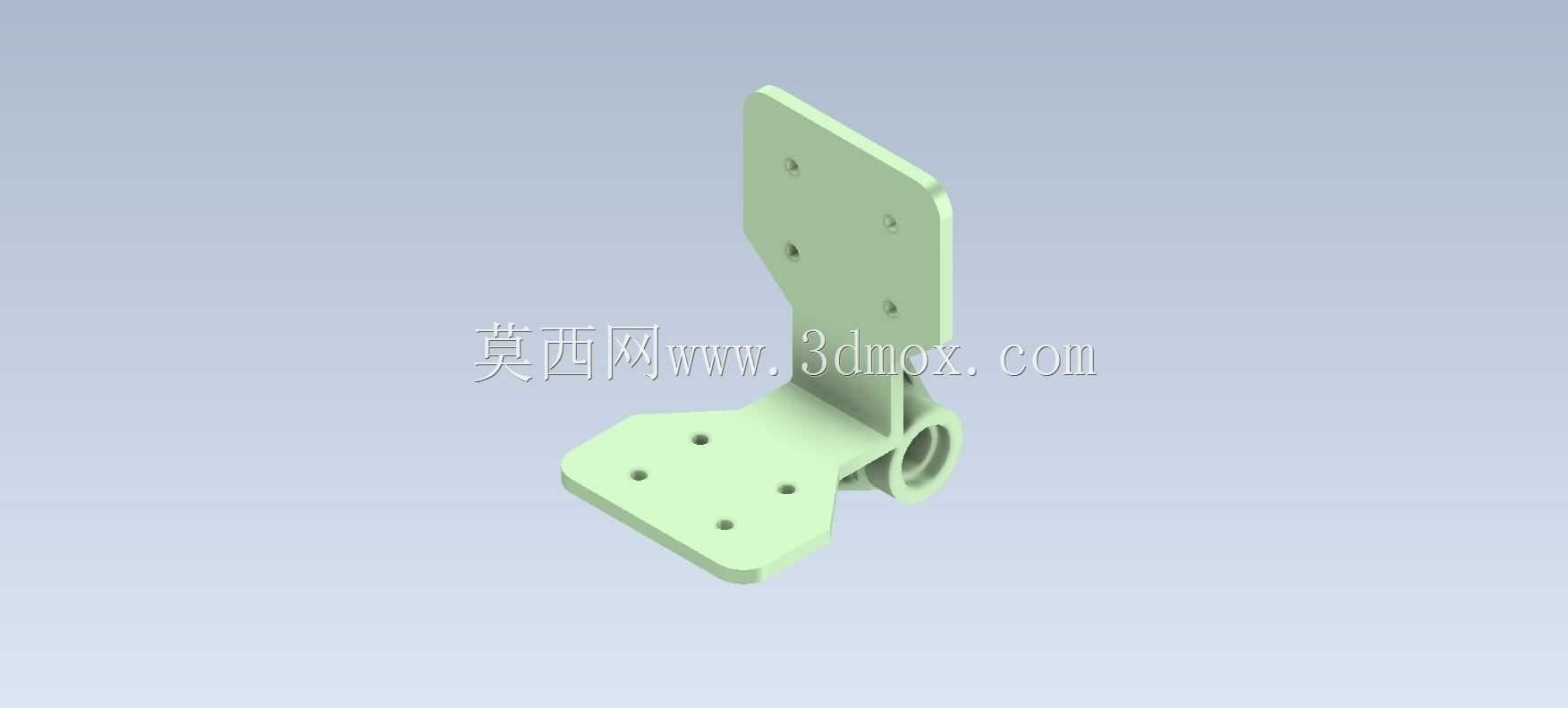

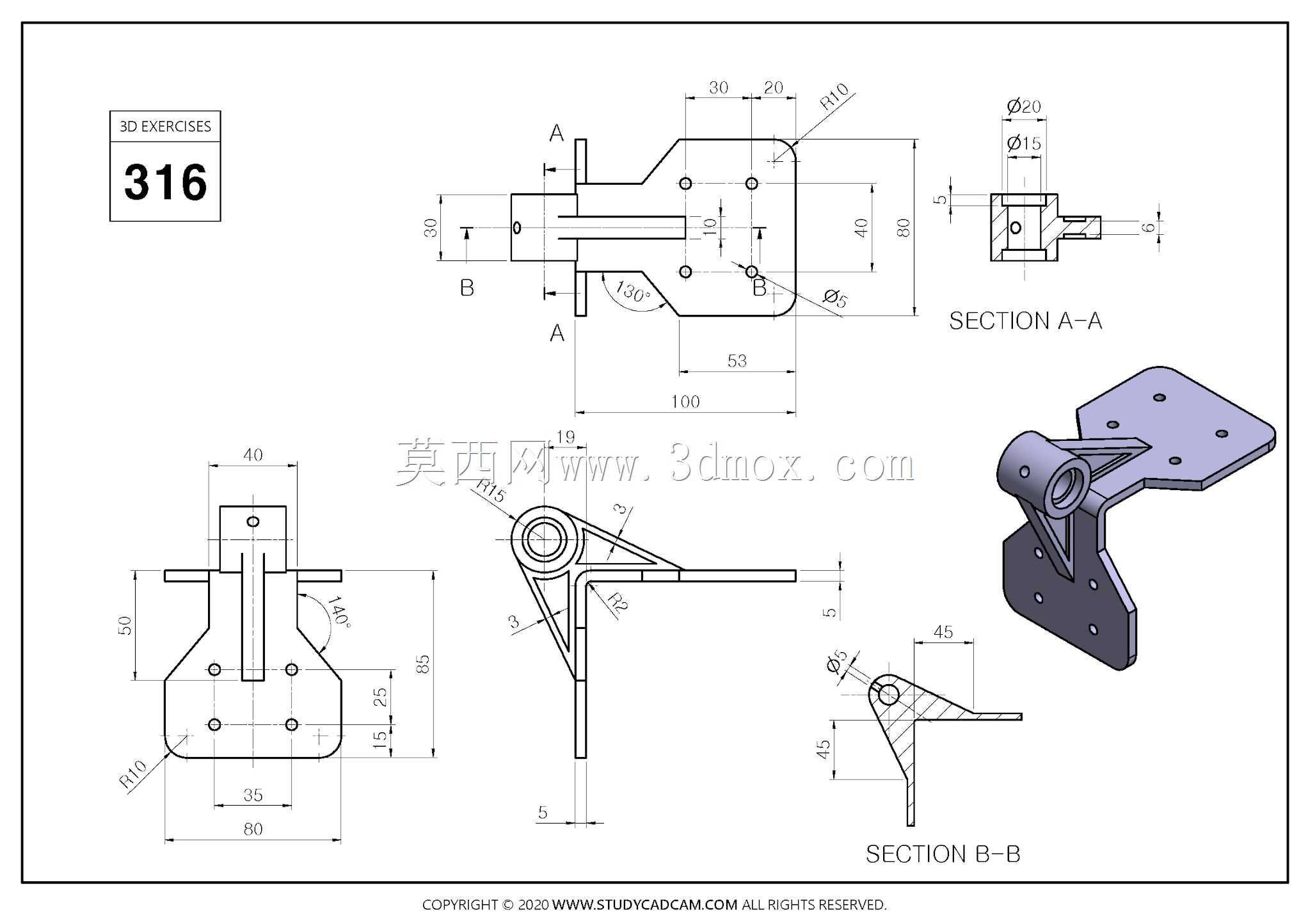

　　这类带双安装平面的铰接连接支架，在工业设备的模块化装配场景中应用十分广泛，常见于自动化产线的工位调节机构、小型设备的角度调整支撑、通讯外设的安装固定、检测设备的探头挂载等位置，核心作用是实现两个独立构件之间的角度可调式刚性连接，既保证连接强度满足工况负载要求，又能预留铰接转动自由度，方便安装阶段的角度校准，以及后期运维时的位置微调。从结构细节来看，两个安装平面分别承担不同的连接功能，面积稍大的菱形安装板上均匀分布了多个安装孔位，孔位间距按照通用安装模数设计，能够适配多数标准型材、设备外壳的安装孔距，安装时可以根据实际固定需求选择对应孔位穿设紧固件，避免单孔固定带来的转动窜动问题；另一块尺寸稍小的安装板同样布置了对应数量的固定孔，

　　用于和需要调整角度的功能构件连接，两块安装板之间通过带通孔的铰接筒实现转动连接，铰接筒的内孔精度按照间隙配合公差设计，能够适配标准直径的铰接销轴，穿入销轴后可以实现0-90度范围内的角度转动，调整到目标角度后可以通过销轴侧的紧定螺钉锁死角度，保证工作状态下不会出现松脱移位。在两块安装板和铰接筒的连接位置，设计了三角形加强筋结构，筋板的厚度按照等强度原则设计，既不会因为筋板过厚增加不必要的结构重量，也能有效抵消铰接位置承受的弯矩载荷，避免长期受载后安装板和铰接筒的连接位置出现应力断裂。设计这类构件的时候，首先要明确安装边界的约束条件：大安装面的外接轮廓尺寸控制在常规小型安装座的适配范围内，不会因为尺寸过大和周边其他构件产生装配干涉，

　　小安装面的轮廓做了切角处理，在最大转动角度下也不会和大安装面的边缘发生磕碰；铰接筒的轴向长度要略大于两块安装板的间距，保证销轴穿入后两端有足够的空间安装卡簧或者轴端挡圈，防止销轴工作过程中脱出。所有安装孔的孔口都做了倒角处理，既可以去除钻孔加工产生的毛刺，也能引导紧固件顺利穿入，降低装配时的对孔难度。安装孔的深度按照常用紧固件的旋合长度设计，采用普通粗牙螺纹的话，旋合长度不小于螺纹直径的1.5倍，保证螺纹连接的强度足够承受振动工况下的拉拽载荷。从实际使用的角度出发，这类支架的铰接转动阻尼设计也很关键，铰接筒和销轴的配合间隙不能过大，否则调整角度后会出现旷量，导致挂载的构件出现位置偏移；间隙也不能过小，否则手动调整角度时阻力过大，

　　甚至会出现卡滞无法转动的问题。表面处理一般根据使用场景选择，普通室内工况采用喷塑处理即可，能够起到防锈和美观的作用，如果是在户外或者有腐蚀介质的工况下使用，可以更换为不锈钢材质或者做镀锌钝化处理，提升耐锈蚀能力。在建模过程中，这类零件的特征逻辑要和加工工艺匹配，安装板采用板材切割成型，铰接筒采用棒料车削加工，加强筋和主体的连接位置要做圆角过渡，避免机加工或者铸造过程中出现应力集中，所有棱边都要做倒钝处理，防止装配时划伤操作人员。这类支架虽然属于小型连接构件，但在整套设备的装配环节中作用十分关键，一旦支架出现强度不足或者尺寸偏差，会直接导致挂载的功能部件位置失准，严重时甚至会出现部件脱落的安全问题，因此设计阶段需要对铰接位置的抗扭强度、安装板的抗弯强度做简单的力学校核，保证在额定挂载重量下，结构变形量控制在允许范围内，不会影响设备的正常运行。
