带环旋转连接扣结构设计

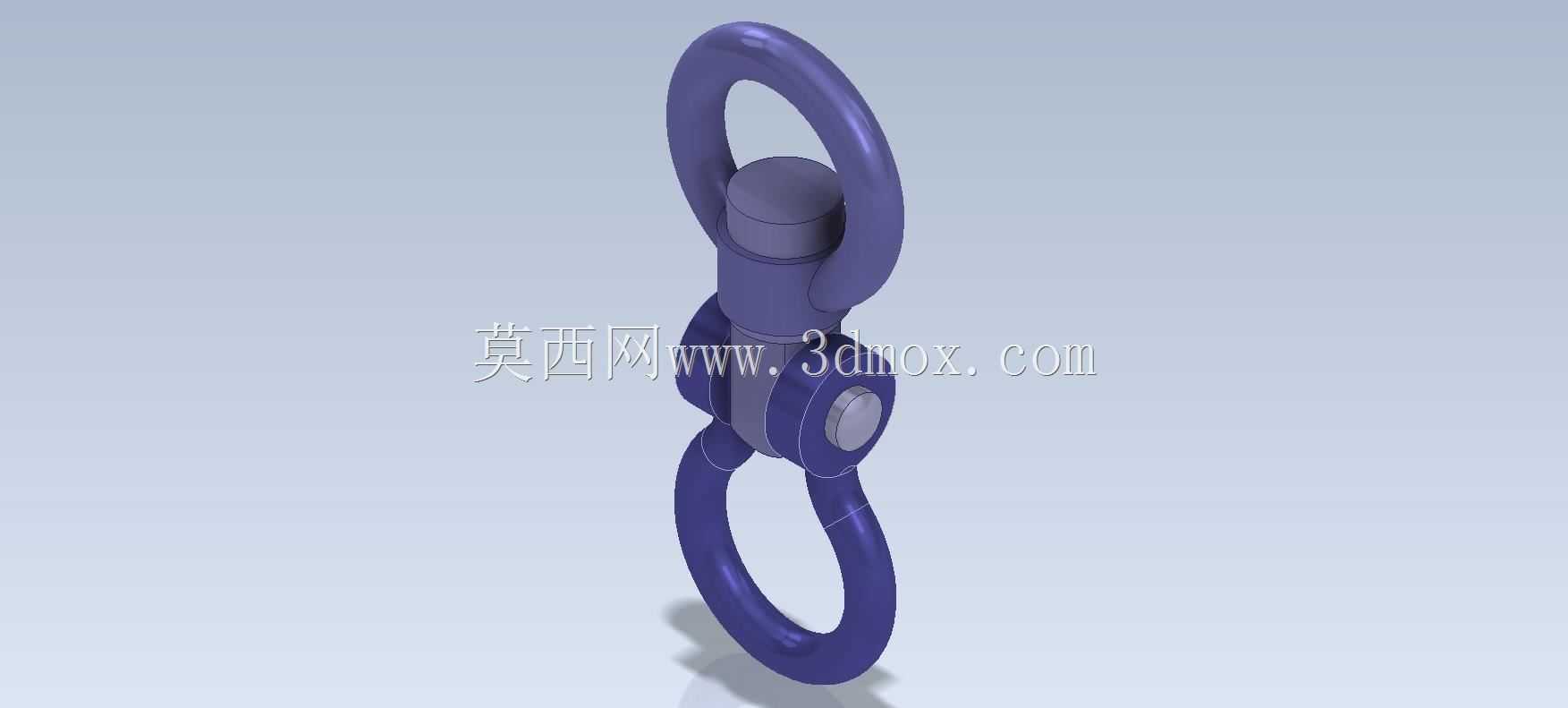

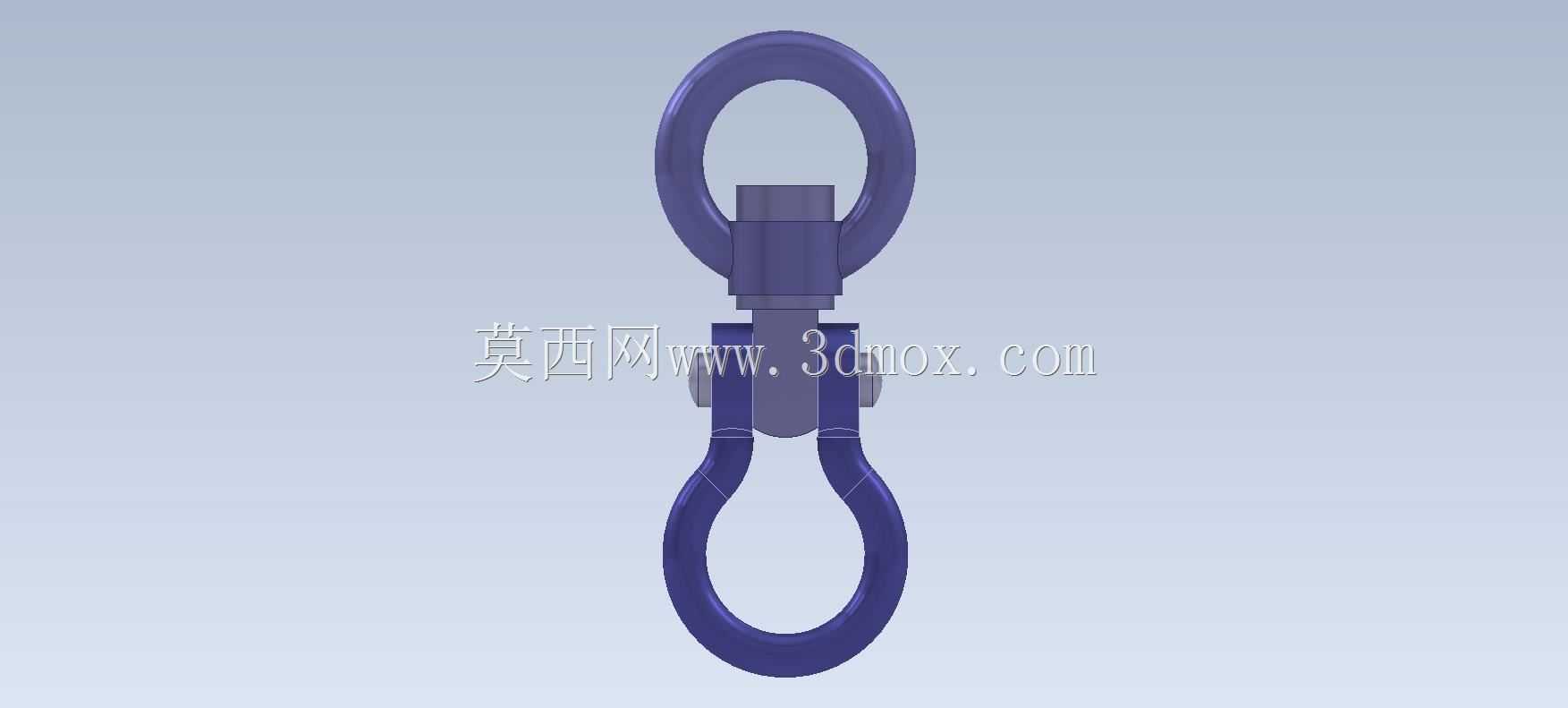

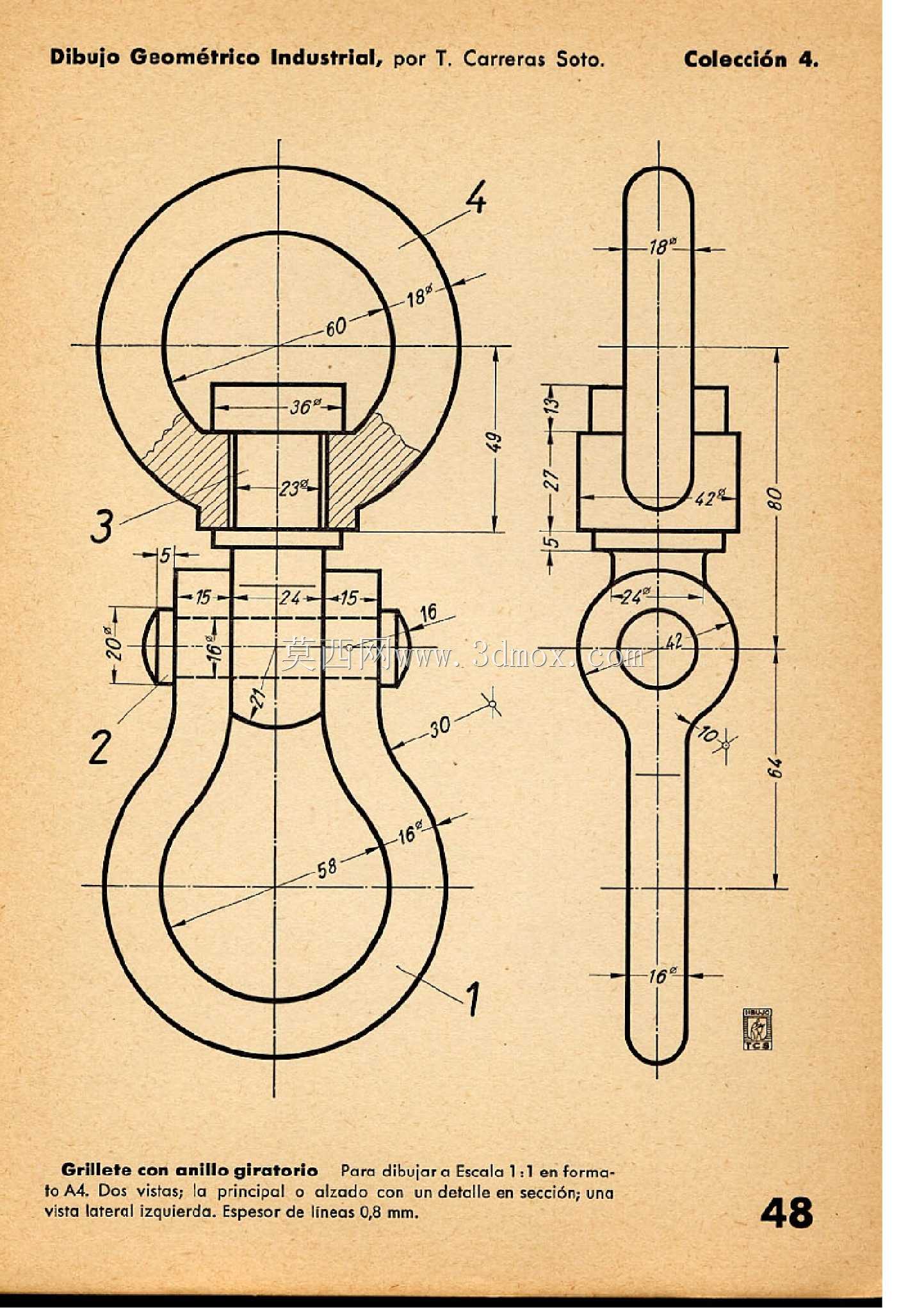

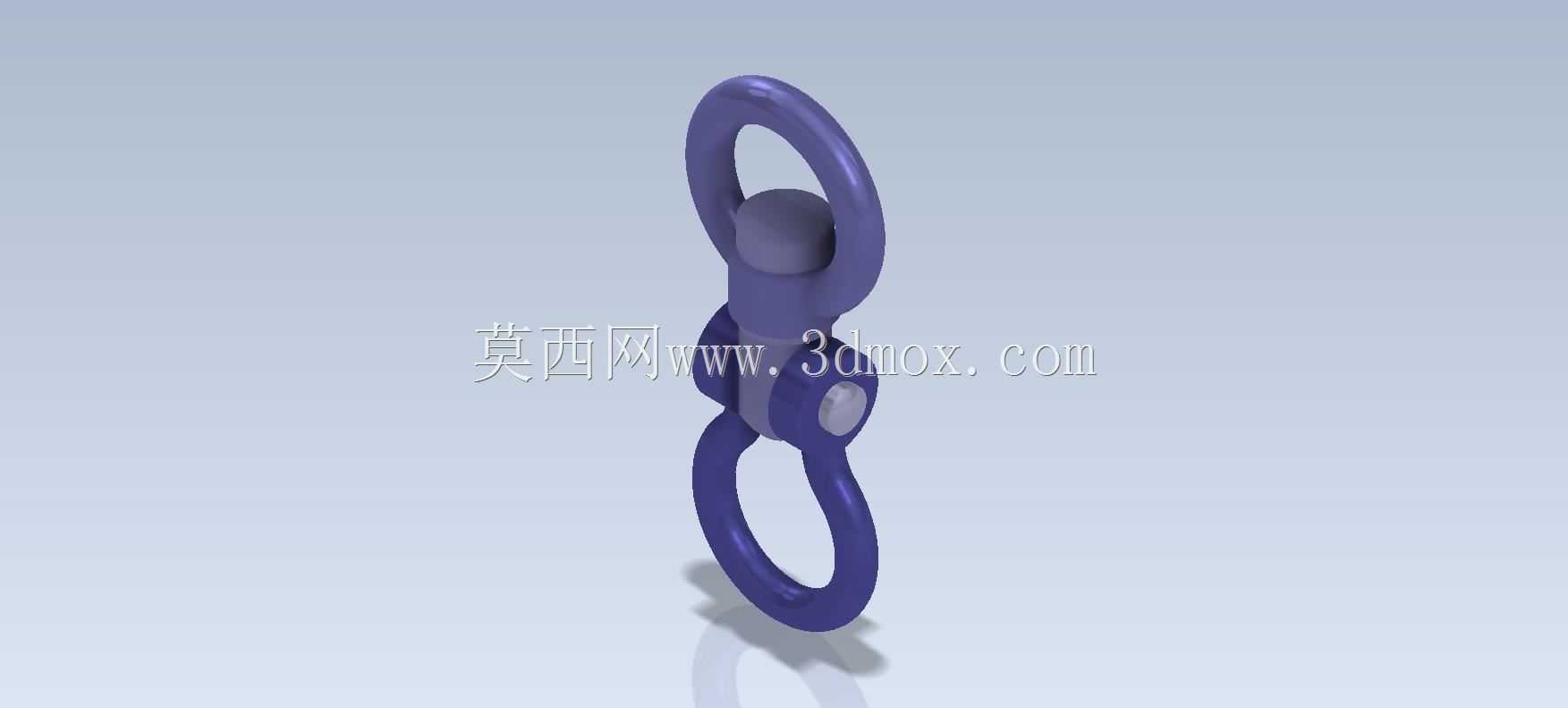

　　这类带环旋转连接结构，在户外挂载、索具连接、箱包配件、宠物牵引、小型吊装辅件场景中应用十分广泛，核心作用是实现两个挂载点之间的可旋转连接，避免连接的绳索、织带在受力过程中出现拧转打结的问题，同时保证连接部位的受力传递顺畅，不会因为相对转动产生额外的应力集中。从结构功能来看，该构件分为上下两个环形挂载端，中间设置旋转铰接结构，上下环可绕中间销轴做360度相对回转，铰接位置设置了限位结构，既保证转动顺滑无卡滞，又能避免上下连接部分出现轴向脱开的风险，中间的铰接销轴采用过盈配合加端面限位的设计，在承受额定轴向拉力时，不会出现销轴脱出、结构解体的问题。

　　设计过程中首先要明确受力边界，这类小型旋转挂环通常额定工作拉力在数百牛级别，对应日常挂载、牵引的使用场景，因此整体结构的壁厚设计需要满足拉力测试要求，环形部位的截面采用圆弧过渡，没有尖锐的棱角，一方面避免应力集中导致受力时断裂，另一方面也不会划伤与之接触的织带、绳索或者操作人员的手部。上下两个挂环的内孔尺寸经过匹配设计，能够适配对应规格的织带、绳索或者挂钩穿过，环体内壁做了圆弧倒角处理，减少对连接辅件的磨损，延长整套连接结构的使用寿命。

　　中间的旋转配合部位采用小间隙配合设计，既保证转动时没有明显的旷量，不会因为间隙过大导致挂载时出现晃动异响，又能保证在有少量灰尘、轻微锈蚀的情况下依然可以顺畅转动，不会出现锁死无法转动的情况。铰接位置的端面设置了耐磨接触面，在长期反复转动、承受拉力的工况下，磨损量控制在极小范围内，不会因为长期磨损导致配合间隙变大、结构强度下降。整体外形采用流畅的曲面设计，没有突出的棱角或者易勾挂的结构，在使用过程中不会勾挂到周边的衣物、设备或者其他物件，使用场景的适配性更强。

　　从安装使用的边界来看，该构件属于独立的标准连接件，不需要额外的安装基座，使用时直接将需要连接的两个部件分别挂载到上下两个环体上即可，不需要额外的紧固件或者安装工具，拆装十分便捷。结构整体没有易损的小零件，日常使用不需要额外的维护，在常规的户外温湿度环境下都可以正常工作，配合对应的表面处理工艺，能够满足轻度防腐蚀的使用要求。在建模过程中，需要重点关注中间旋转配合部位的同轴度要求，上下环体的回转中心需要保持重合，否则会出现转动卡滞、受力偏载的问题；环形部位的曲率需要均匀过渡，避免局部截面尺寸过小导致受力薄弱点；铰接销轴的长度和直径需要匹配上下连接座的尺寸，保证装配后轴向没有明显窜动，同时径向配合间隙控制在合理范围内。这类旋转连接结构虽然尺寸不大，但是在很多需要相对转动的连接场景中是必不可少的辅件，设计时需要平衡结构强度、转动顺滑度、外形尺寸三者的关系，既不能为了追求强度把结构做的过于笨重，也不能为了轻量化过度削减壁厚导致受力不足，同时还要兼顾使用时的手感和安全性，避免出现锐角、毛刺等可能造成使用伤害的结构缺陷。
