多通接口异形连接基座结构设计

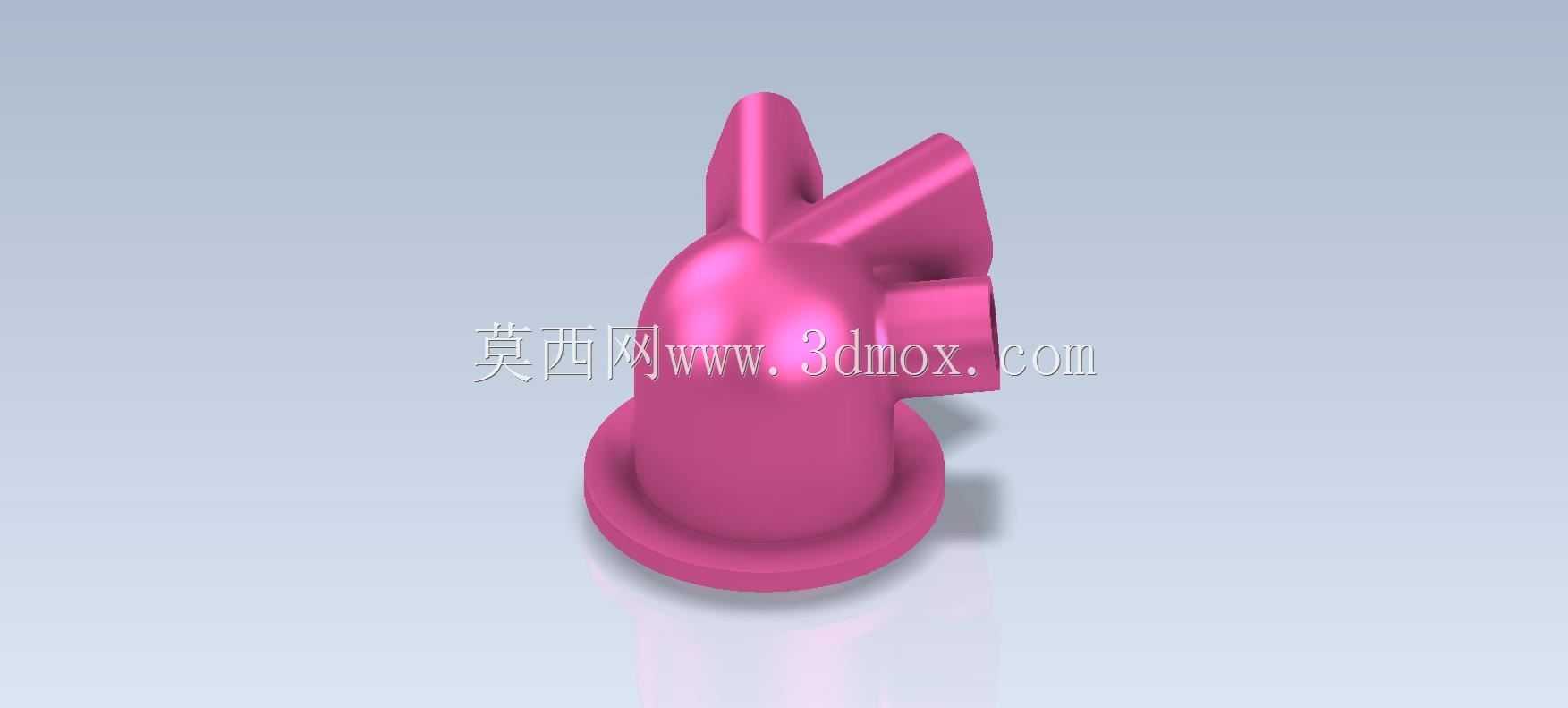

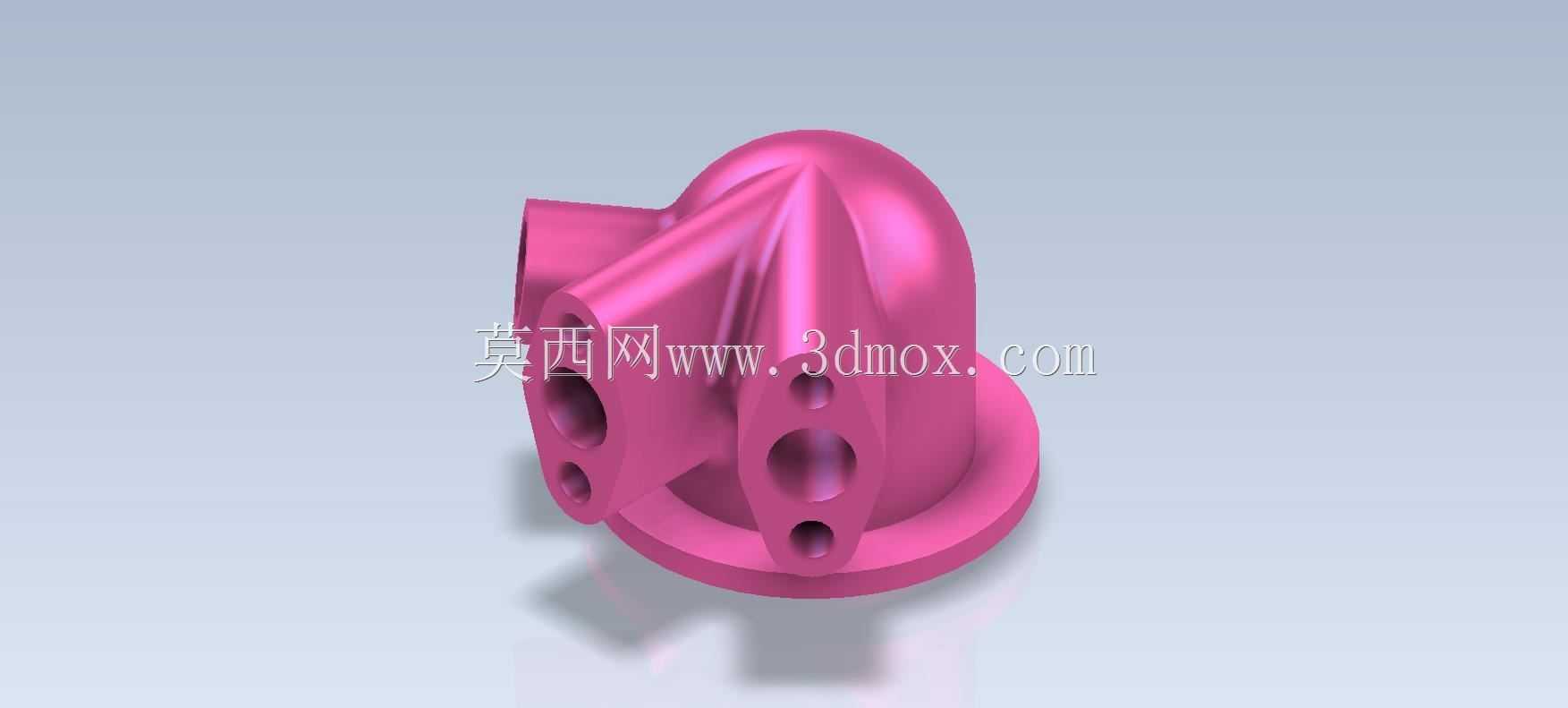

　　这类多接口异形连接基座，常应用在小型流体管路集成系统、气动控制回路的节点转接位置，也可作为小型液压支路的汇流安装座使用，在实验室小型流体试验台、便携气动工具的内置气路分配模块中也能见到同类结构。从结构本身来看，底部带圆形安装法兰，法兰上预留的沉孔可直接穿装螺栓固定在安装面板或设备基座平面上，安装时需保证法兰贴合面的平面度公差不超过0.05mm，避免压紧后出现密封面翘曲导致介质渗漏。主体部分采用流线型过渡的异形壳体结构，没有突兀的直角棱边，一方面是为了降低内部流体流经时的局部阻力，减少紊流产生的振动和噪音，另一方面也能避免应力集中，提升壳体在承压状态下的结构强度，相比直角转接的块式汇流座，这种流线型结构在同等壁厚下的承压能力可提升15%左右。

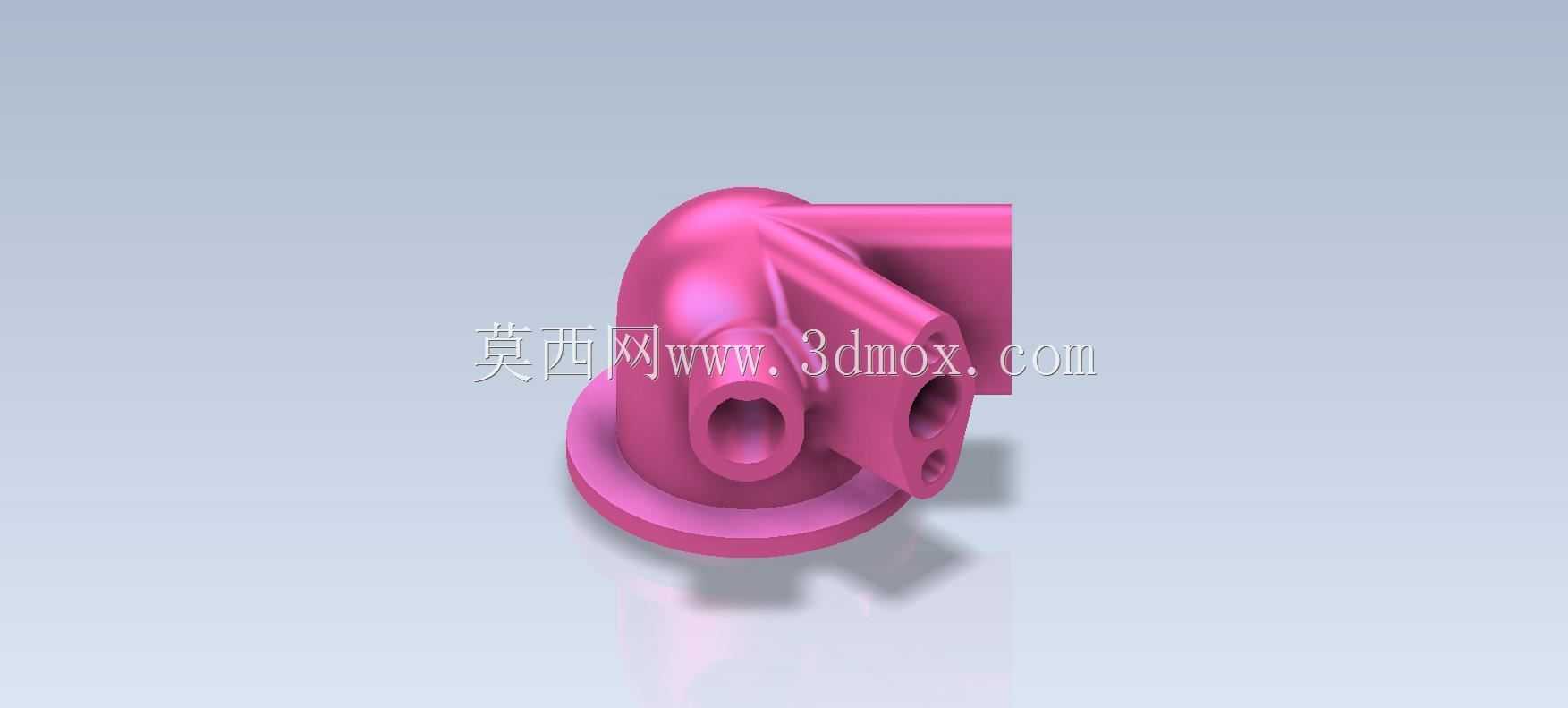

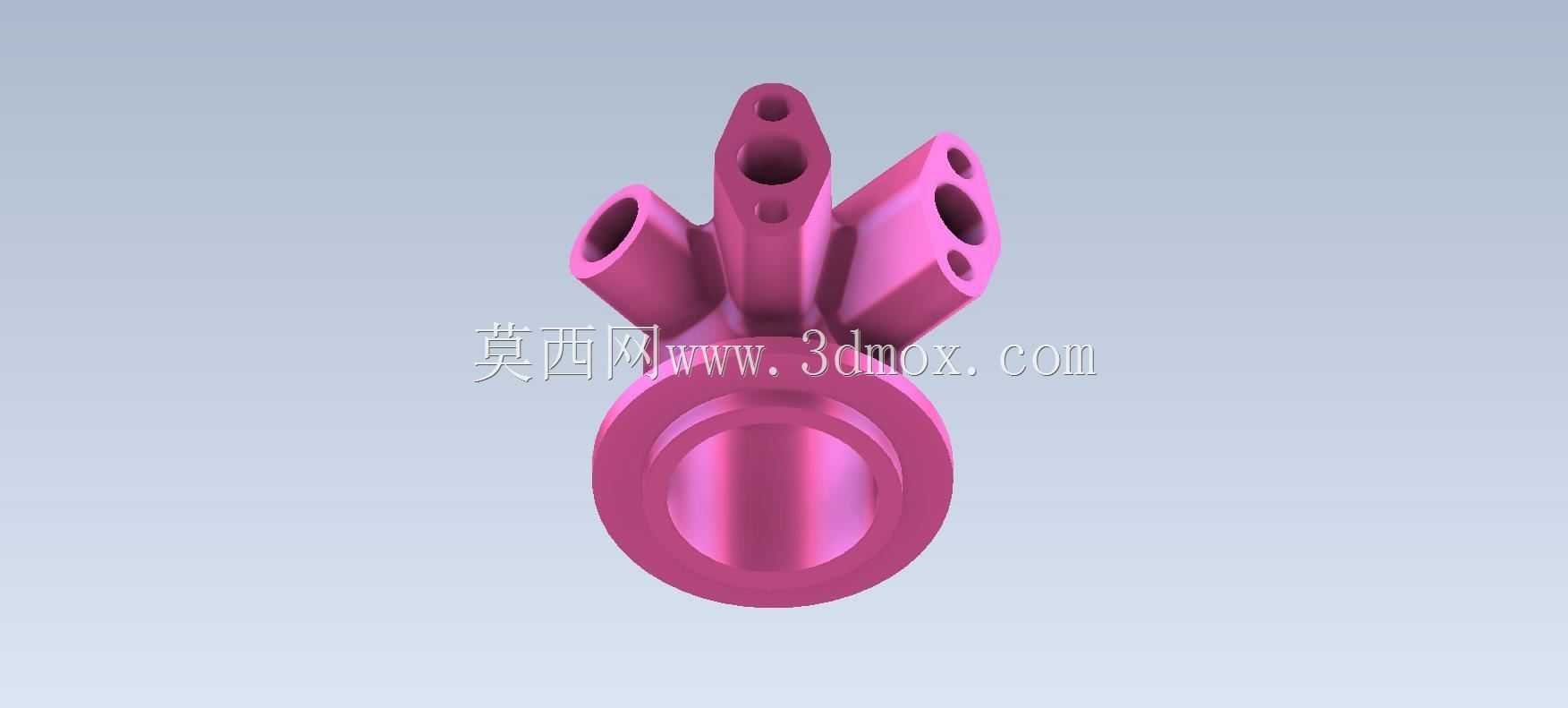

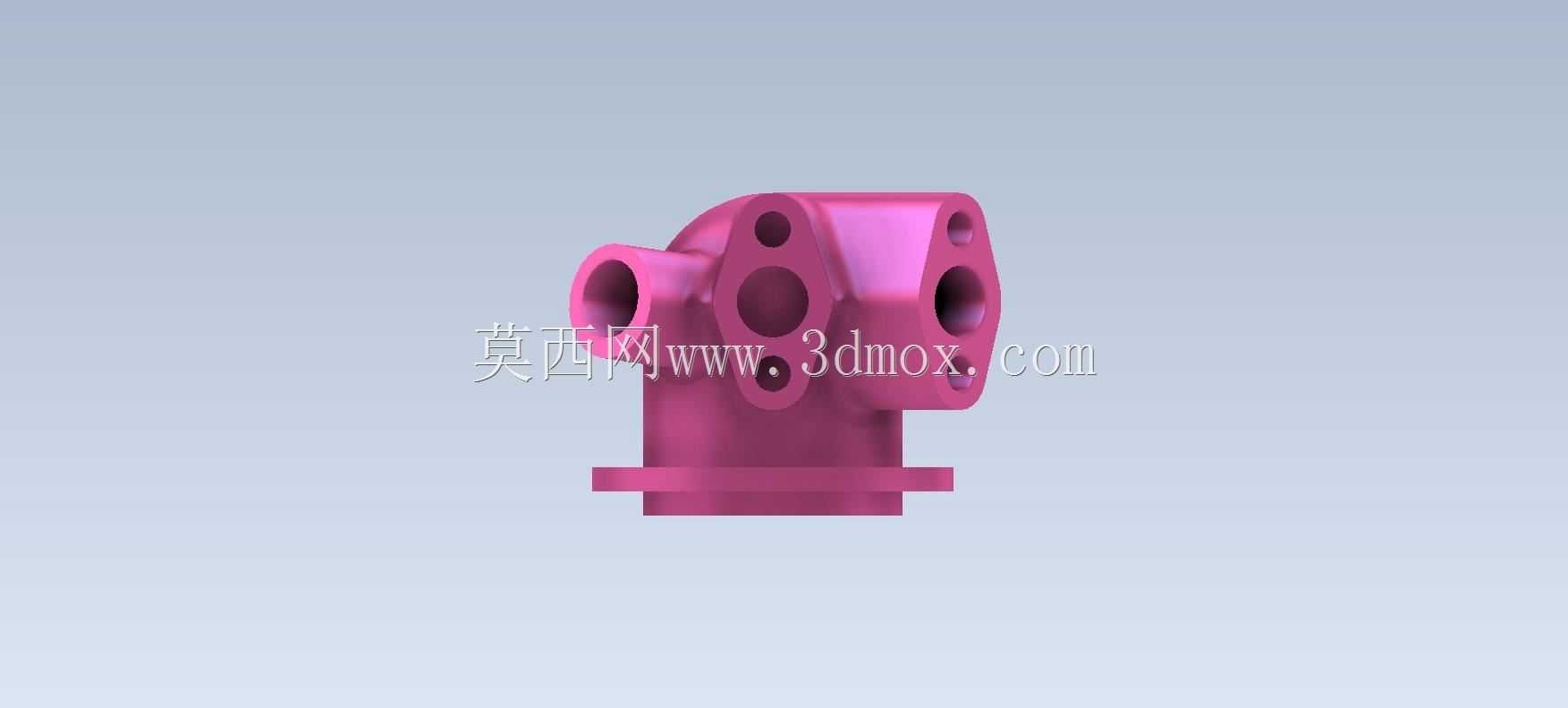

　　不同方向伸出的接口分别对应不同的管路连接需求，接口上的通孔为介质流通通道，部分接口上的小孔为安装固定孔，用于对接外部管路接头时的定位与锁紧，设计时需严格控制各接口轴线的角度公差，保证外接管路安装后不会出现强制别劲的情况，避免长期受交变应力导致接口根部断裂。内部流道采用等径过渡设计，在各流道交汇位置做圆弧导角处理，减少介质流动时的压损，同时避免介质中的杂质在拐角处沉积堵塞通道。

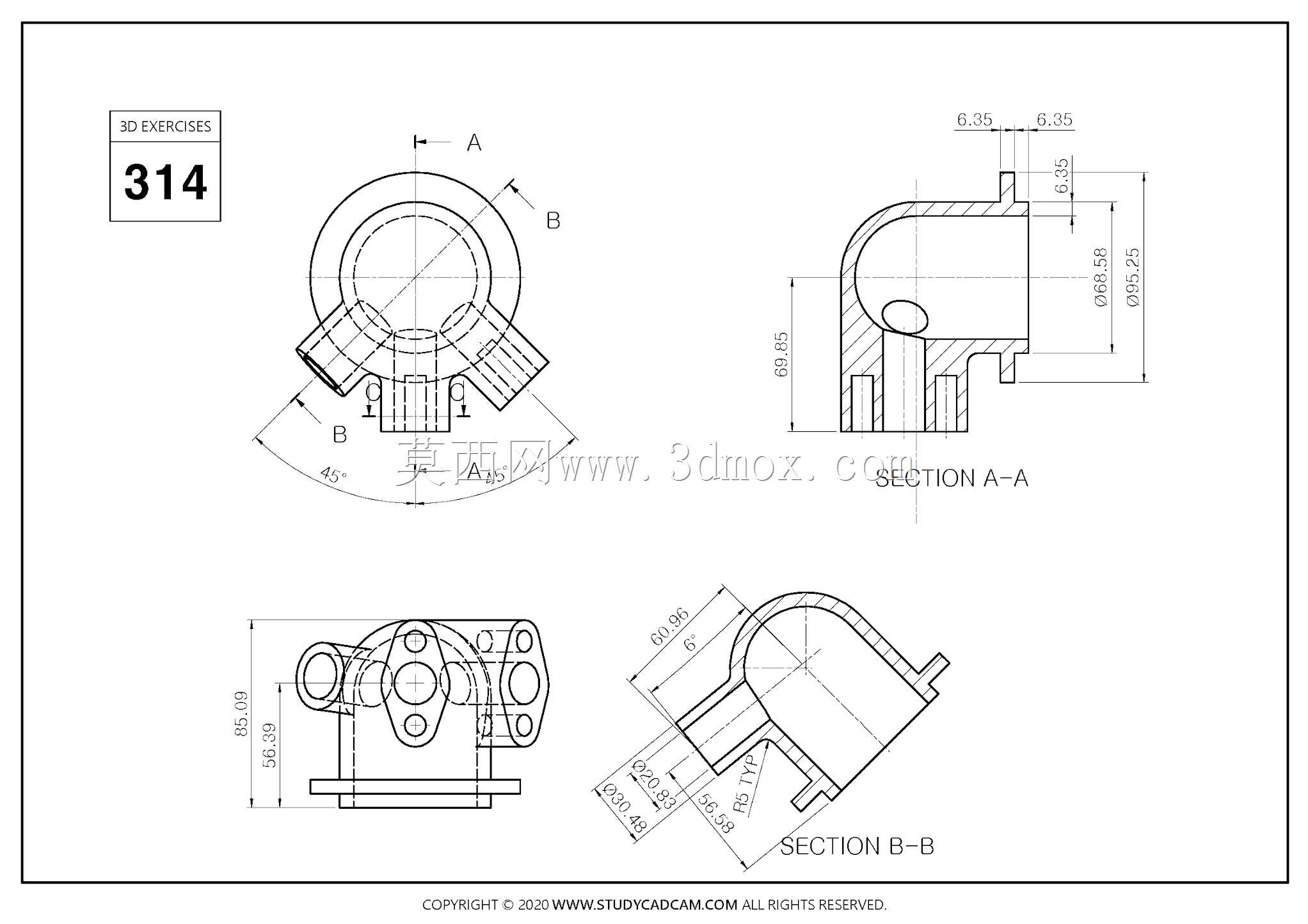

　　建模过程中，首先需要确定底部安装法兰的基准平面，以法兰中心为原点建立全局坐标系，依次确定各外接接口的空间角度与位置尺寸，先绘制主体回转基体的轮廓，再通过多基准面切割的方式生成各方向的接口凸台，之后对所有棱边做不等半径的圆角过渡，在保证结构强度的同时控制整体重量。需要注意的是，各接口的安装孔位置需与对应规格的管接头安装尺寸匹配，法兰上的安装孔中心距需符合通用安装面板的孔位规范，整体外轮廓的最大包络尺寸需控制在安装空间允许的范围内，避免与周边其他零部件产生装配干涉。

　　实际应用中，这类基座多采用铝合金或工程塑料加工制作，铝合金材质的基座可承受最高1MPa的气压或0.6MPa的液压，适合工业气动回路使用，工程塑料材质的则多用于低压水路或腐蚀性介质的管路系统，重量更轻且成本更低。设计时还需考虑壁厚的均匀性，避免出现壁厚差过大导致注塑或铸造过程中产生缩孔、变形等缺陷，主体壁厚通常控制在3-5mm，接口位置可适当加厚至6mm，保证螺纹连接位置的结构强度。
