带铰接耳座的立式管夹安装支座

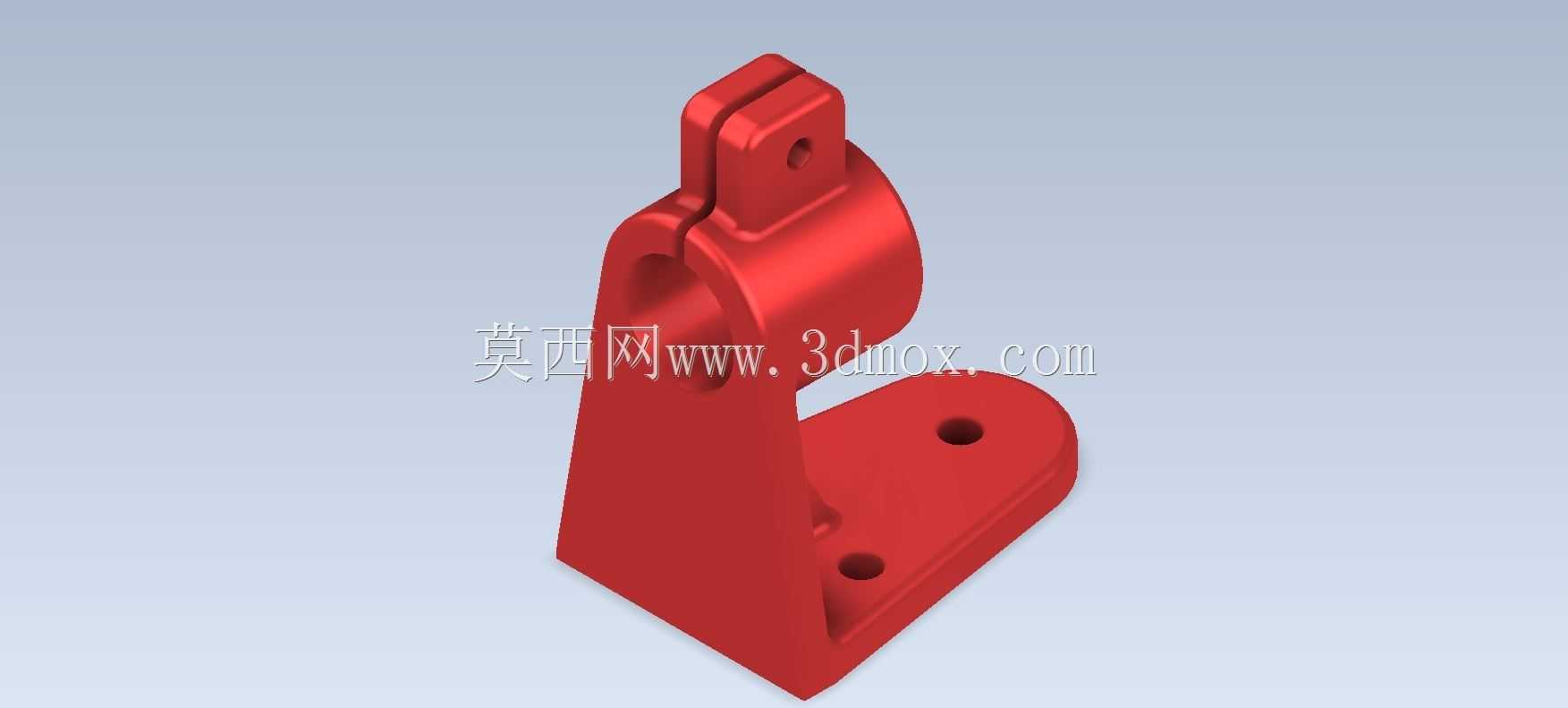

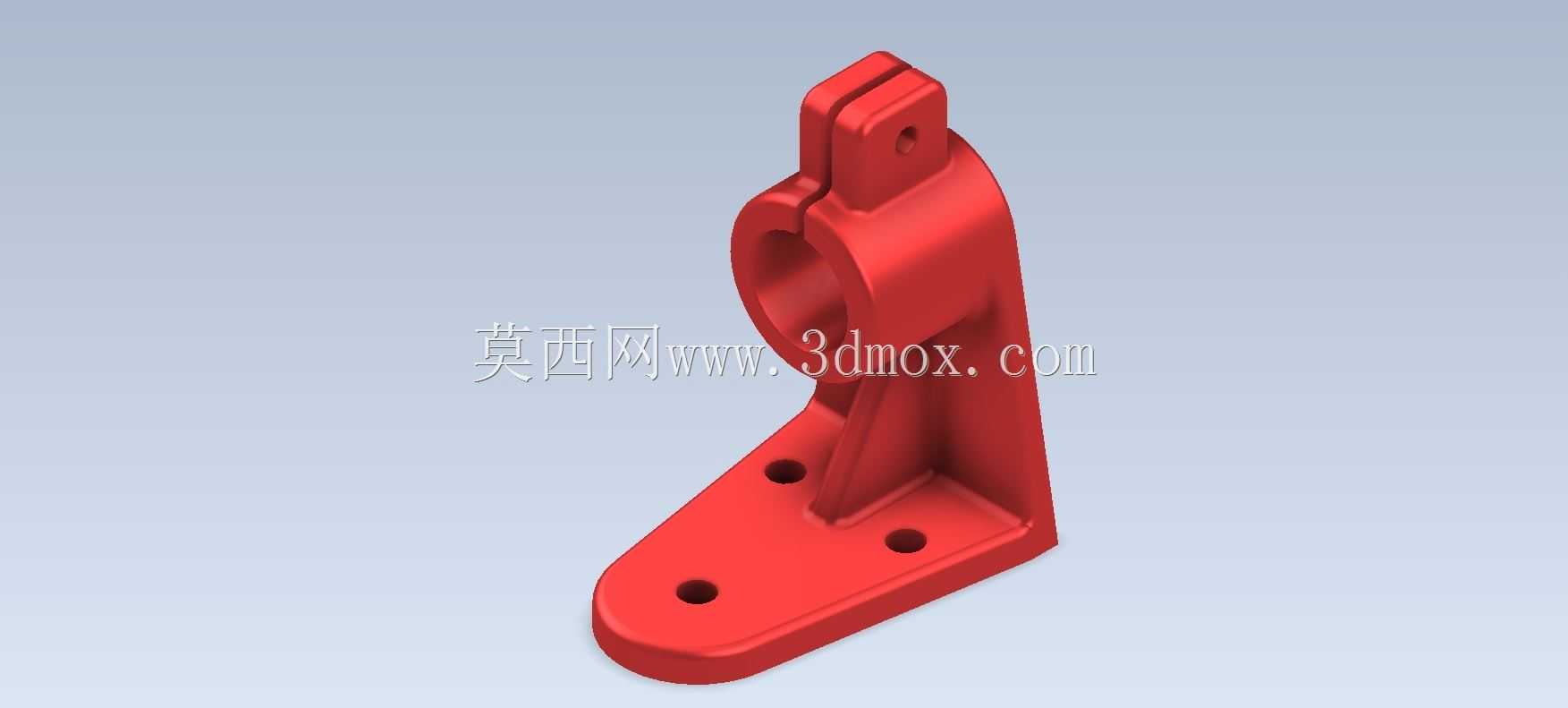

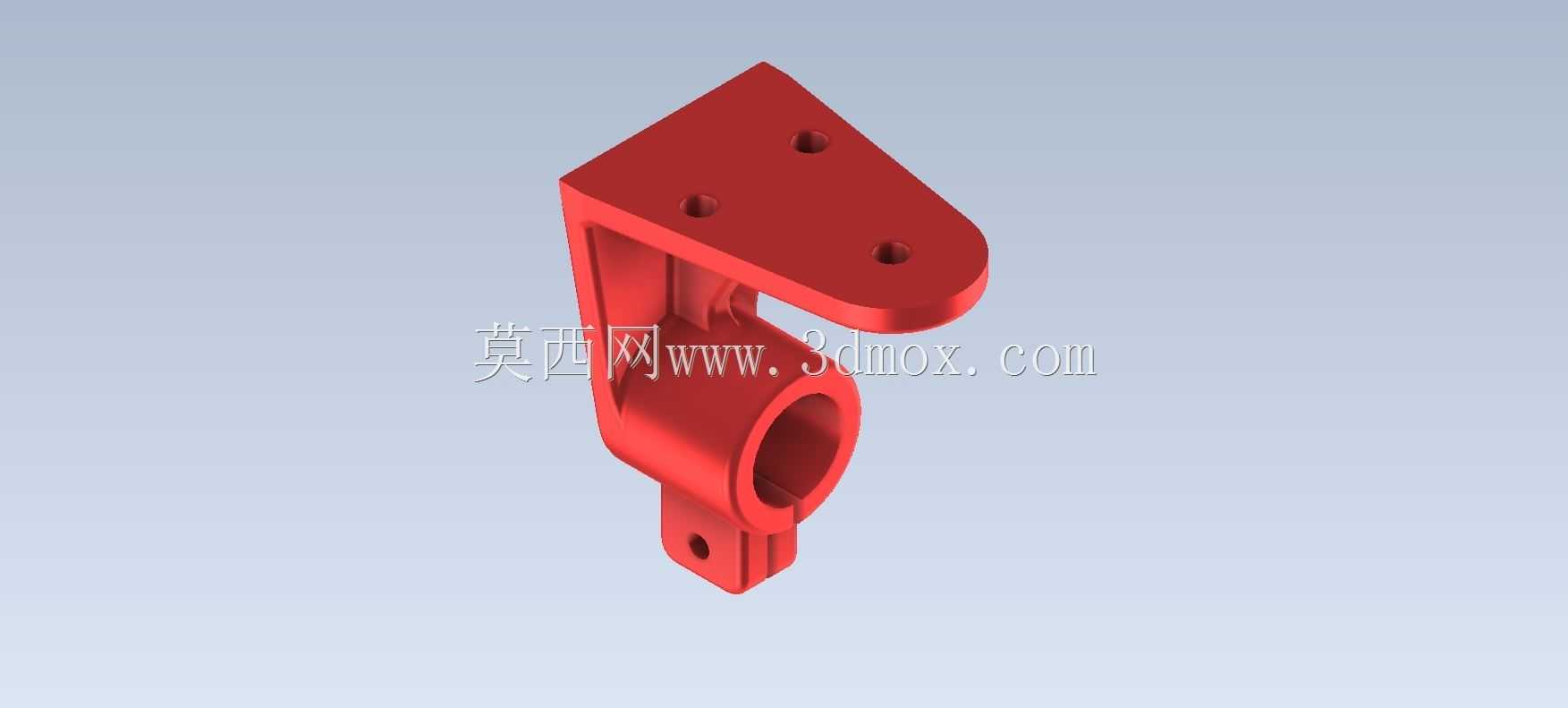

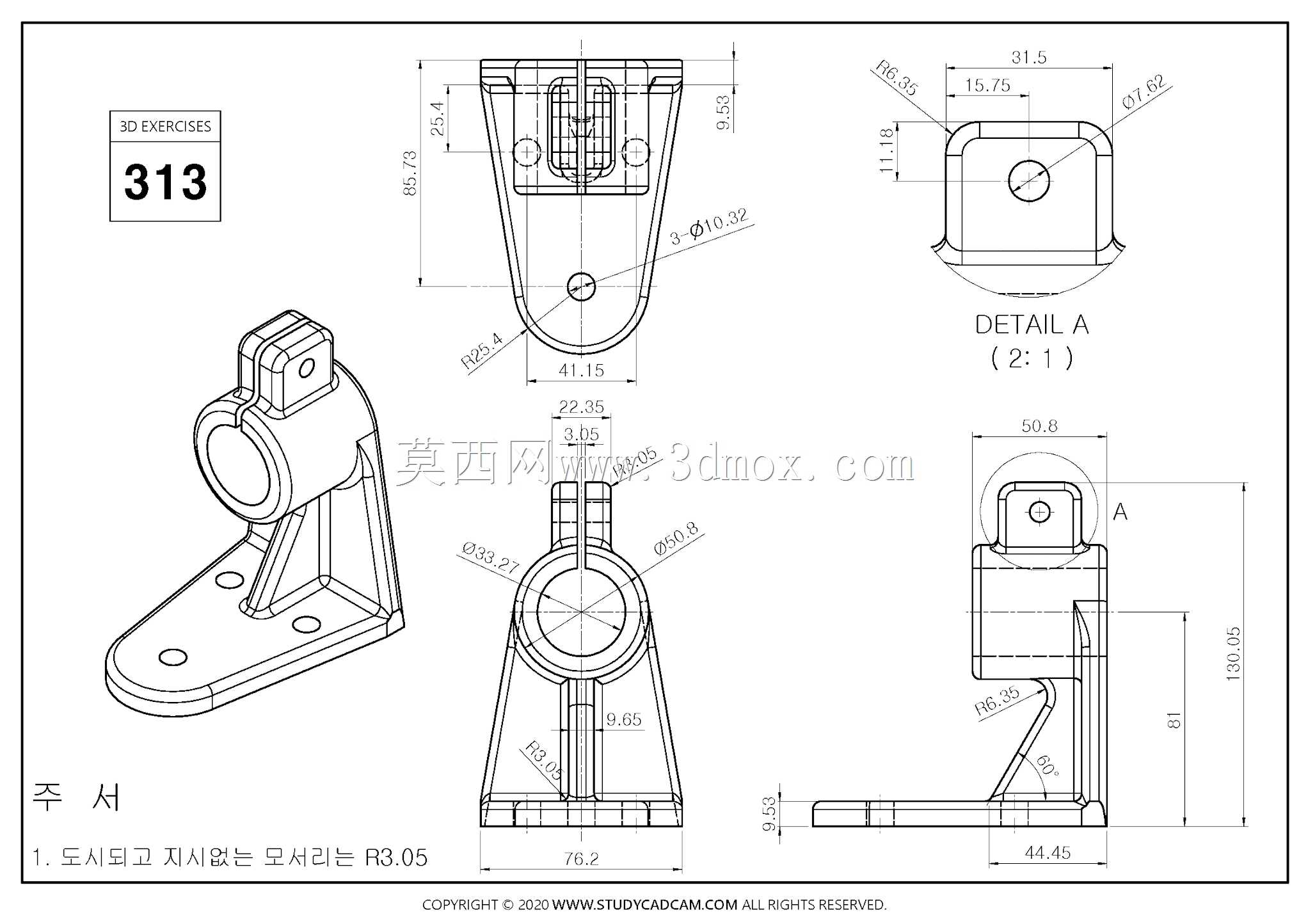

　　这个带铰接耳的立式管夹安装支座，在工业现场的管路布设、小型操作机构联动场景里十分常见，很多时候会被用在轻工生产线的气动管路固定、小型手动拨杆机构的基座位置，也能适配部分检测设备上的管线夹持加联动触发的复合安装需求。从结构上看，底部是长圆形的安装法兰，三个安装孔沿法兰长轴方向排布，两端的孔位靠近法兰圆弧端头，中间孔位靠近立板根部，这种排布方式能在有限的安装面宽度下，最大化抵抗支座受侧向力时的倾覆力矩，安装时可以根据现场安装面的螺栓孔位情况，选择全孔固定或者对角固定，适配不同的安装空间余量。立板部分和底部法兰做了大圆角过渡，同时在立板和法兰的连接位置加了三角形加强筋，筋板的厚度和立板壁厚保持一致，

　　避免应力集中在焊缝或者注塑/铸造的转角位置，不管是采用金属铸造还是工程塑料注塑加工，这个过渡结构都能有效降低成型时的缩孔、应力开裂风险。立板上部集成了开口式的管夹结构，管夹的开口侧带锁紧凸台，凸台上预留了螺栓过孔，安装时可以把对应外径的圆管、棒料从开口侧卡入，再穿入锁紧螺栓收紧开口，就能把管件牢牢固定在夹座里，这种开口式设计比封闭式管夹的安装效率高很多，不需要从管件的端头穿套，能在已经布设完成的管路上任意位置加装固定。管夹上方延伸出的双耳铰接座，两个耳片同轴预留了销轴孔，耳片之间留了足够的间隙，可以装入配套的连杆拨叉类零件，穿入销轴后就能实现绕销轴轴线的摆动动作，相当于把管路固定和铰接支撑两个功能集成在同一个零件上，

　　减少了设备上的单独安装座数量，也能让整体结构更紧凑。从安装边界来看，底部法兰的长轴方向尺寸决定了安装时需要预留的平面长度，法兰宽度方向尺寸较小，适合在设备的型材框架侧面、设备立板的窄边位置安装，不会占用过多的安装面空间；立板的高度决定了管夹中心和铰接耳中心距离安装面的高度，选型时需要核对所固定管件的外围是否和周边设备部件有干涉，铰接耳的销轴孔直径要和配套的销轴、连杆孔径匹配，避免出现配合间隙过大导致的摆动旷量。设计这个零件的时候，首先要确认所夹持管件的外径，以此确定管夹的内孔直径，开口的宽度要略小于管件直径，保证锁紧后有足够的抱紧力；然后要核算铰接耳需要承受的最大摆动力，以此调整耳片的厚度和销轴孔的直径，避免受冲击载荷时耳片断裂；

　　底部安装孔的孔径要适配常用的安装螺栓规格，孔位距离法兰边缘的距离要满足螺栓安装时的扳手空间要求，不能出现螺栓无法穿入或者扳手无法拧动的情况。加强筋的高度不需要延伸到管夹位置，只要覆盖立板受力最大的根部区域即可，过高的筋板反而会增加不必要的材料消耗，也可能在安装时和周边部件产生干涉。管夹内孔可以根据使用场景选择光面或者带防滑纹的结构，如果是固定经常受振动的气动管路，加浅防滑纹能有效避免管件长期振动后出现滑移；如果是需要沿管件轴向调整支座位置的场景，光面内孔更方便位置调整后再锁紧。
