机械夹装定位基座三维结构设计

项目分类:通用机械零部件 发布时间:2022-07-14 ID:677418
  • 机械夹装定位基座三维结构设计
  • 机械夹装定位基座三维结构设计
  • 机械夹装定位基座三维结构设计
  • 机械夹装定位基座三维结构设计

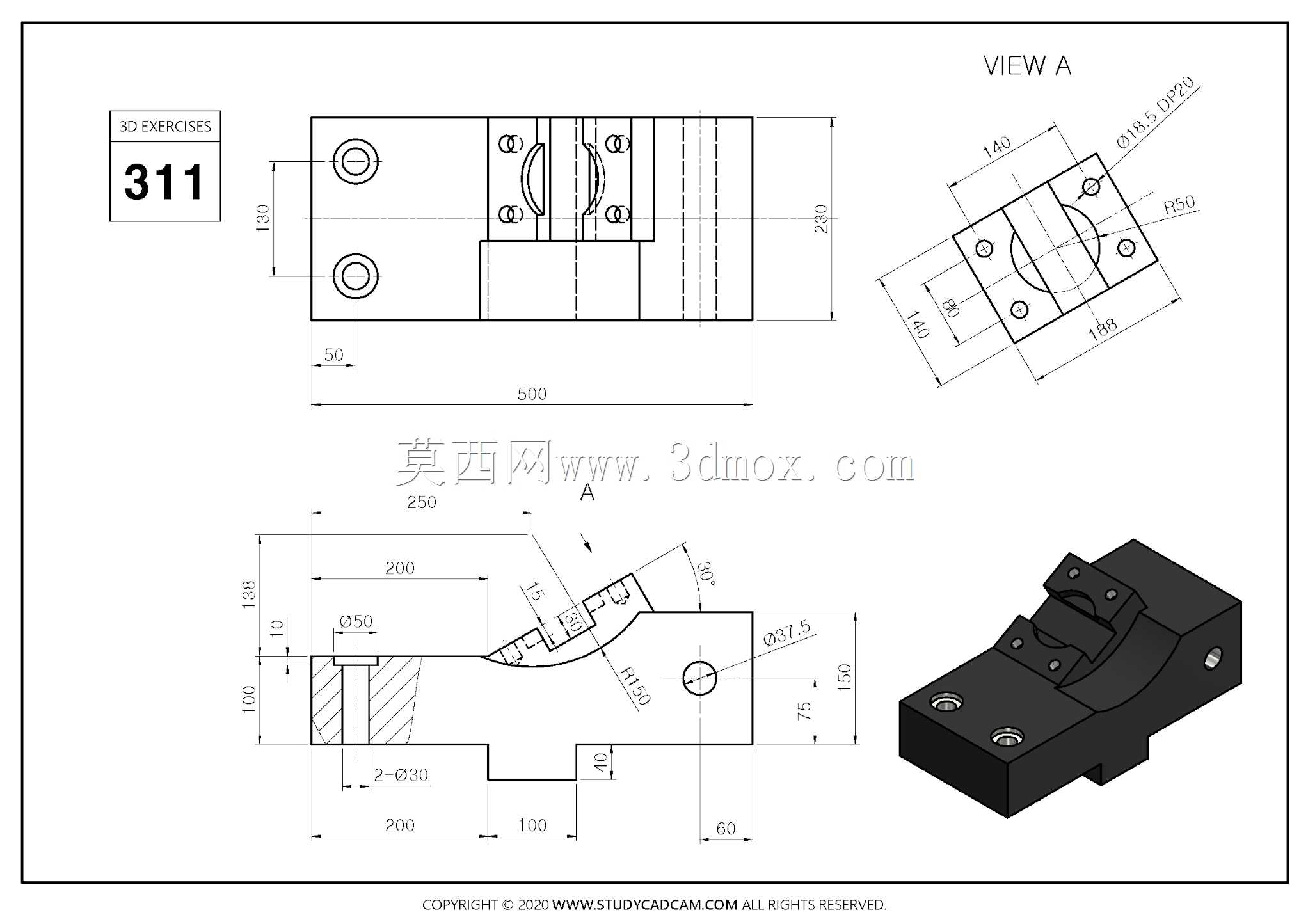

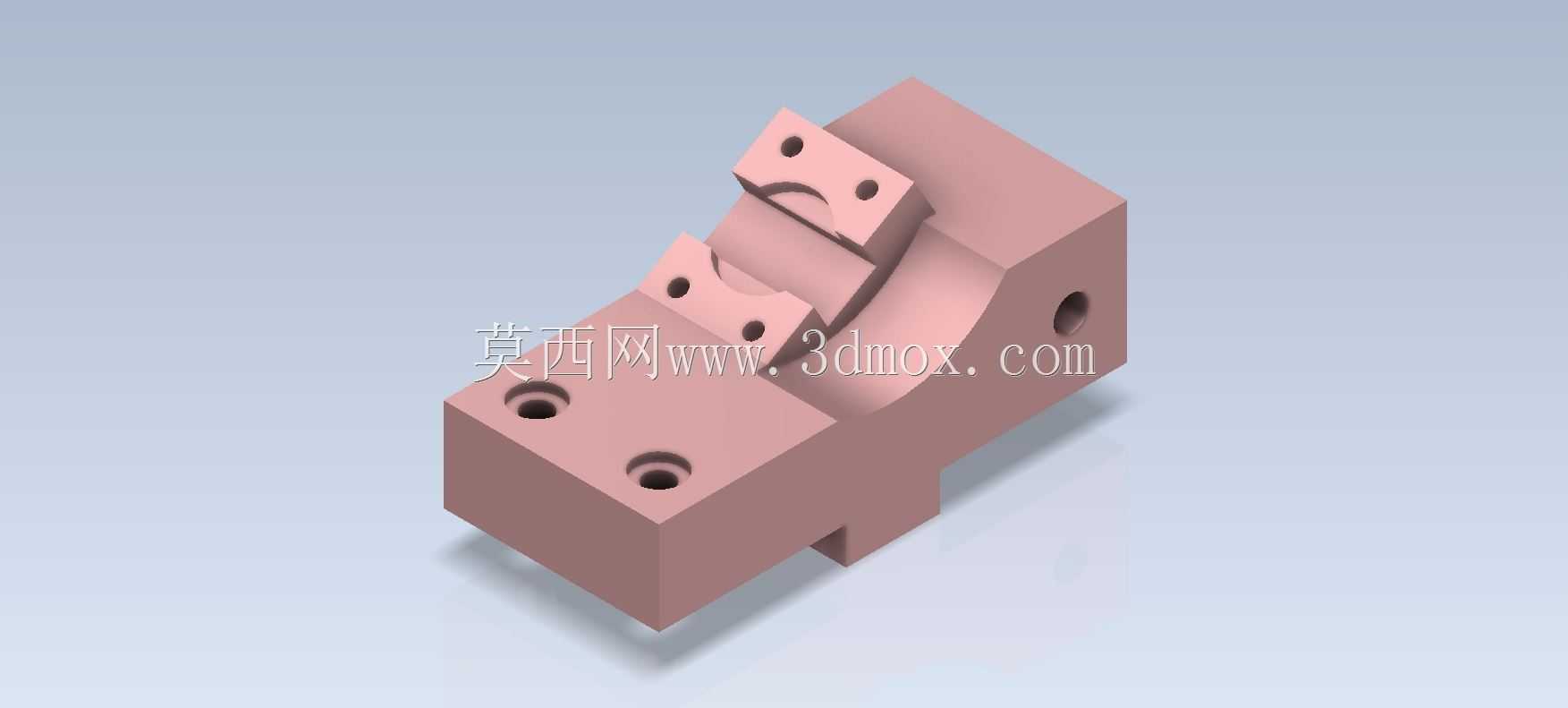

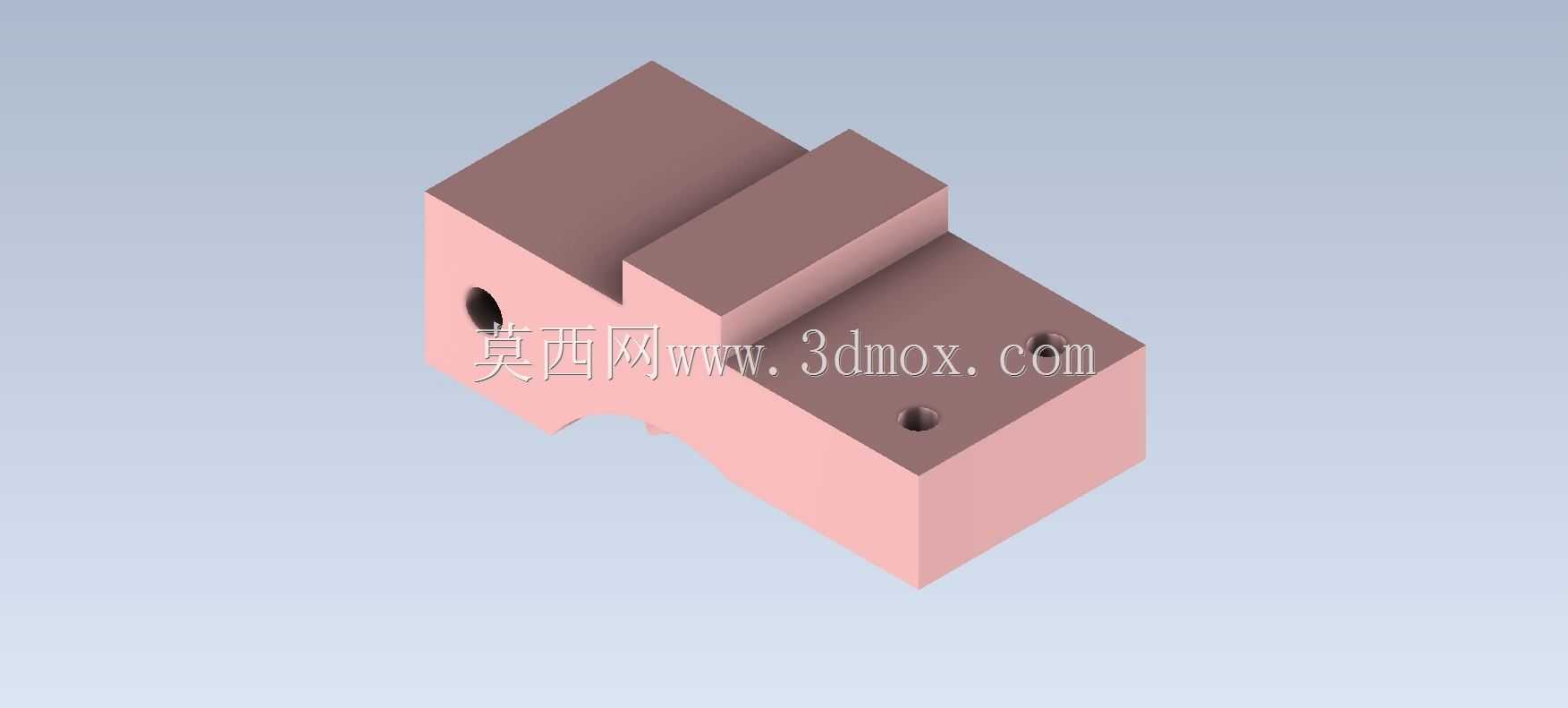

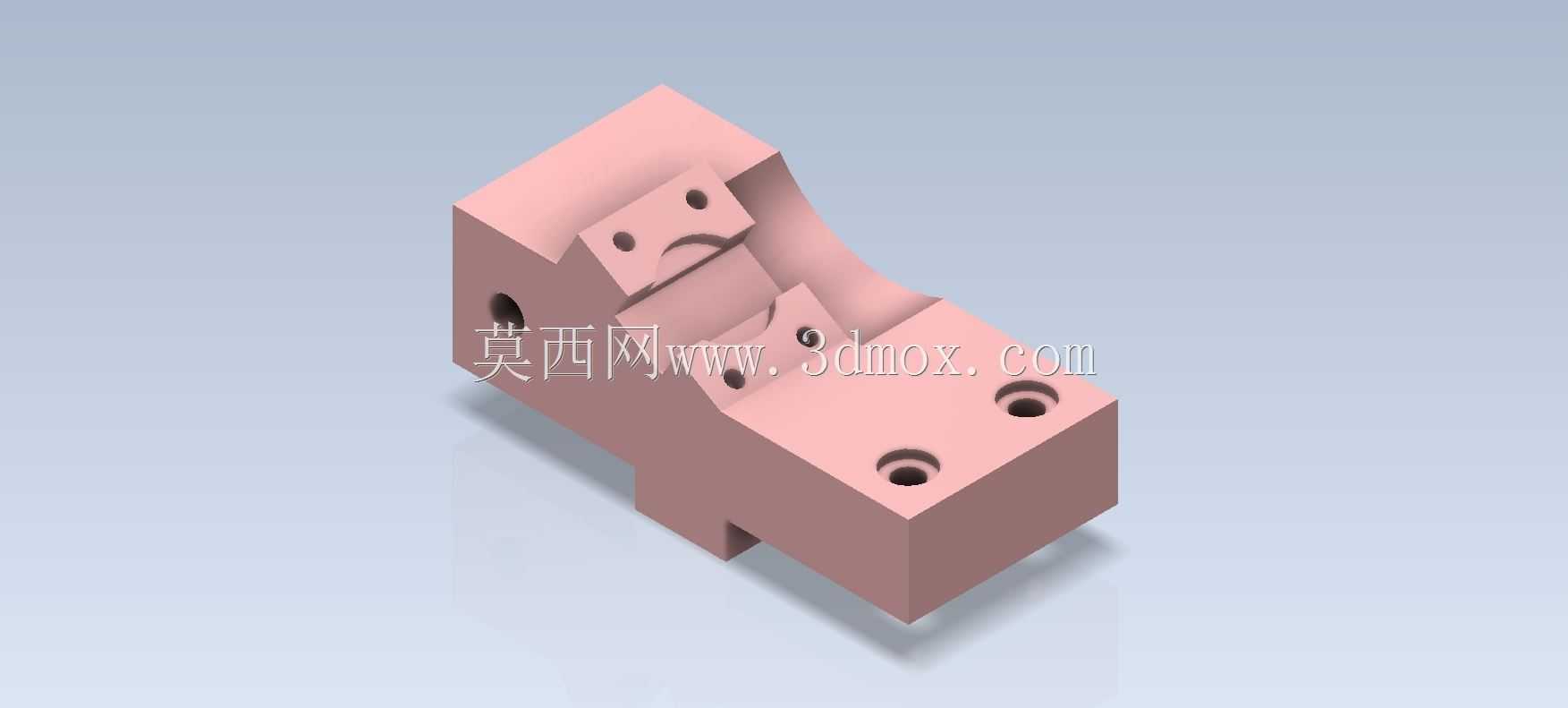

  在工装夹具、非标自动化生产线的工位定位环节,这类夹装定位基座是承担工件承托、对位夹紧功能的核心承载零件,常见于小型零件机加工工位、装配线定位工装、检测工位载具等场景,直接决定工位上工件的重复定位精度,以及夹紧动作的稳定性。从结构设计逻辑来看,整个基座采用一体化块式主体设计,底部为平整安装基面,预留了两个沉头安装孔,可通过内六角螺栓直接固定在工装台板或者滑台安装面上,沉孔设计能够保证螺栓安装后头部不突出基面,避免干涉上方工件的放置与夹爪的动作路径。基座主体一侧设计为斜向抬升的支撑面,匹配被夹持工件的斜向轮廓,支撑面上开设的两组带安装孔的凸耳结构,是夹爪压块的安装位,每组凸耳预留两个螺纹安装孔,可通过螺栓固定可拆卸的压块,

  压块与支撑面之间预留的弧形避让槽,刚好匹配轴类或者带圆弧面工件的外轮廓,避免装夹时压块与工件表面出现硬接触刮伤,同时弧形槽的弧度经过匹配设计,能够增大与工件的接触面积,降低装夹压强,防止薄壁工件装夹变形。基座侧立面开设的横向通孔,为定位销安装孔,可插入圆柱定位销,对工件的侧向自由度进行限制,配合底部支撑面与上方压块,实现工件六个自由度的完全约束,满足机加工或者装配工序的定位要求。设计过程中,所有安装孔的位置度公差需要控制在0.02mm以内,保证压块安装后与支撑面的平行度,避免装夹时出现工件偏斜;凸耳结构与主体的衔接处做了圆角过渡,减少铣削加工时的应力集中,同时避免长期受夹紧力作用出现衔接处开裂的问题。

  基座的整体安装边界控制在紧凑型尺寸范围内,长度方向不超过120mm,宽度方向不超过80mm,高度方向不超过70mm,能够适配小型自动化工位的紧凑安装空间,不会占用过多台板面积,可在同一台板上密集布置多个同类型基座,实现多工件同步加工或者装配,提升工位的作业效率。从加工工艺角度来看,该零件可采用整块45号钢或者6061铝合金铣削加工而成,所有安装面需要经过精铣处理,表面粗糙度达到Ra1.6,保证安装贴合度,非配合面做喷砂氧化或者发黑处理,提升零件的防锈耐磨性能。在实际应用场景中,这类基座可根据被夹持工件的轮廓更换不同弧度的压块,无需更换整个基座主体,大幅降低工装改造成本,适配小批量多品种的柔性生产需求;

  斜向支撑面的角度设计经过受力校核,能够保证夹紧力的方向垂直于工件支撑面,避免装夹时工件出现侧向滑移,在铣削、钻孔等带切削力的加工工序中,也能保持足够的夹持刚性,减少工件振动带来的加工误差。基座上的所有棱边都做了0.5mm的倒角处理,避免装配过程中划伤操作人员,同时去除铣削加工产生的毛刺,保证零件装配的贴合精度。在三维建模过程中,需要重点关注各个安装孔的同轴度、凸耳安装面与基面的平行度、弧形避让槽的轮廓度,这些形位公差直接决定后续零件加工完成后的实际使用性能,建模时需要提前预留加工余量,配合公差选用基孔制间隙配合,保证压块与定位销能够顺利装配,同时不会出现过大的装配间隙影响定位精度。
